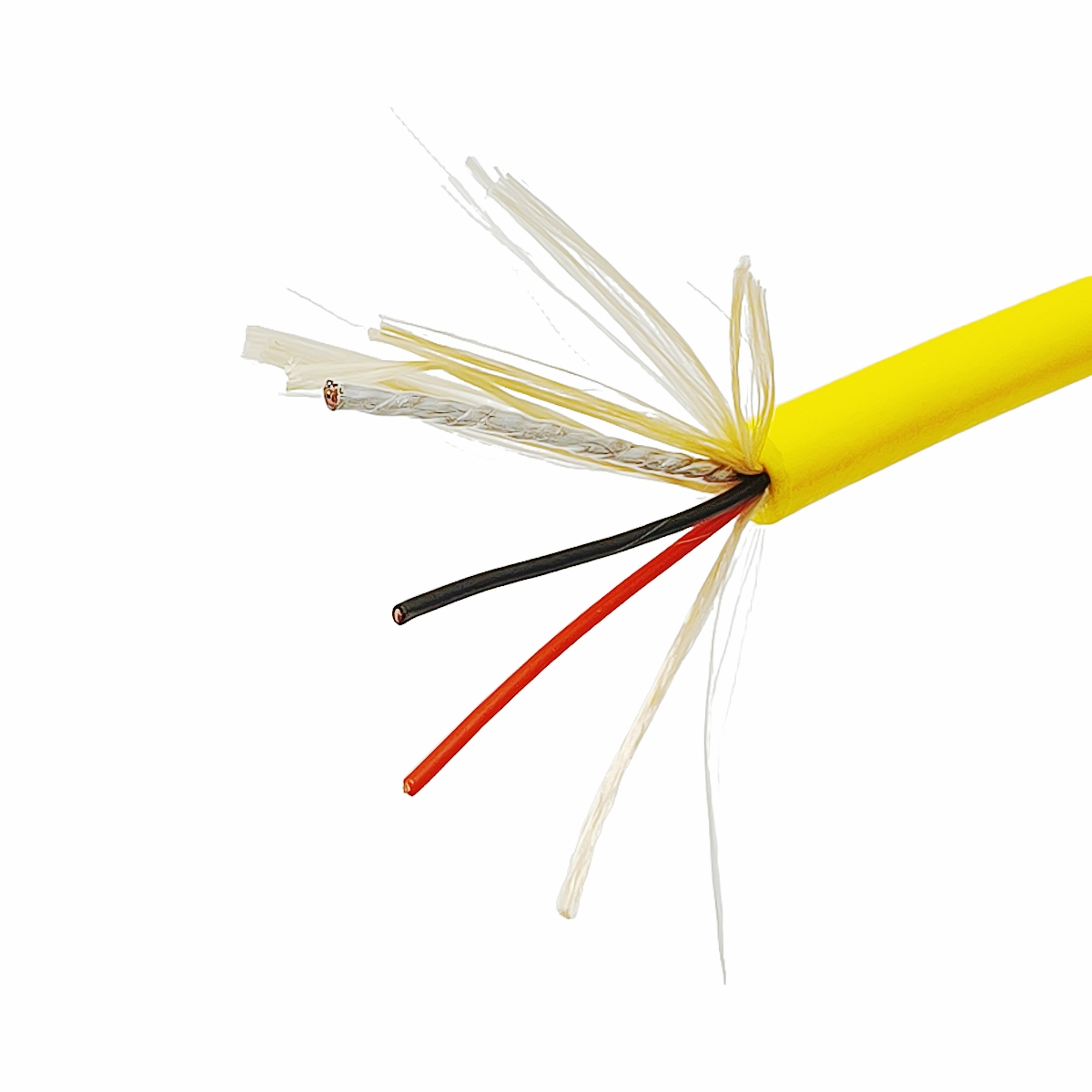

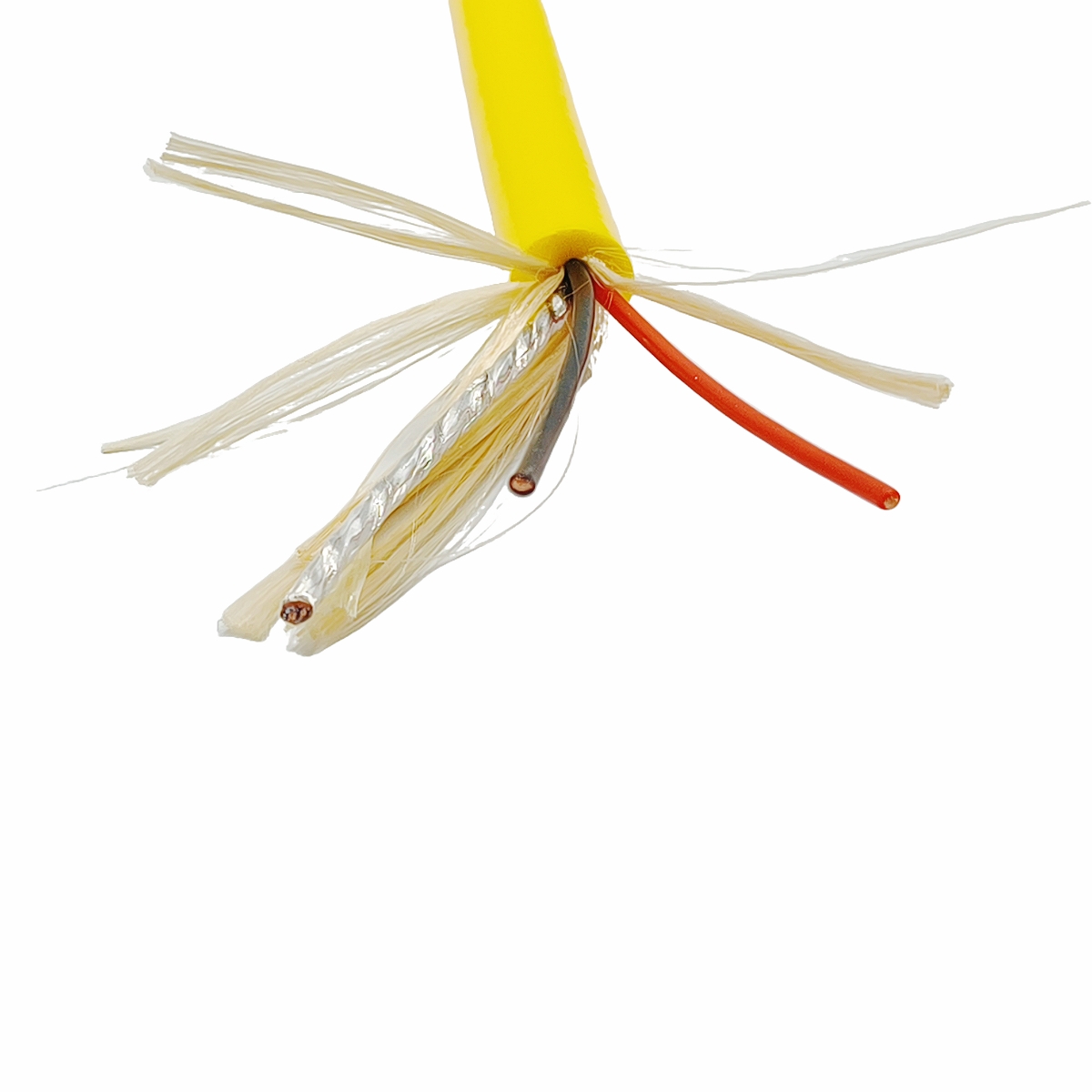

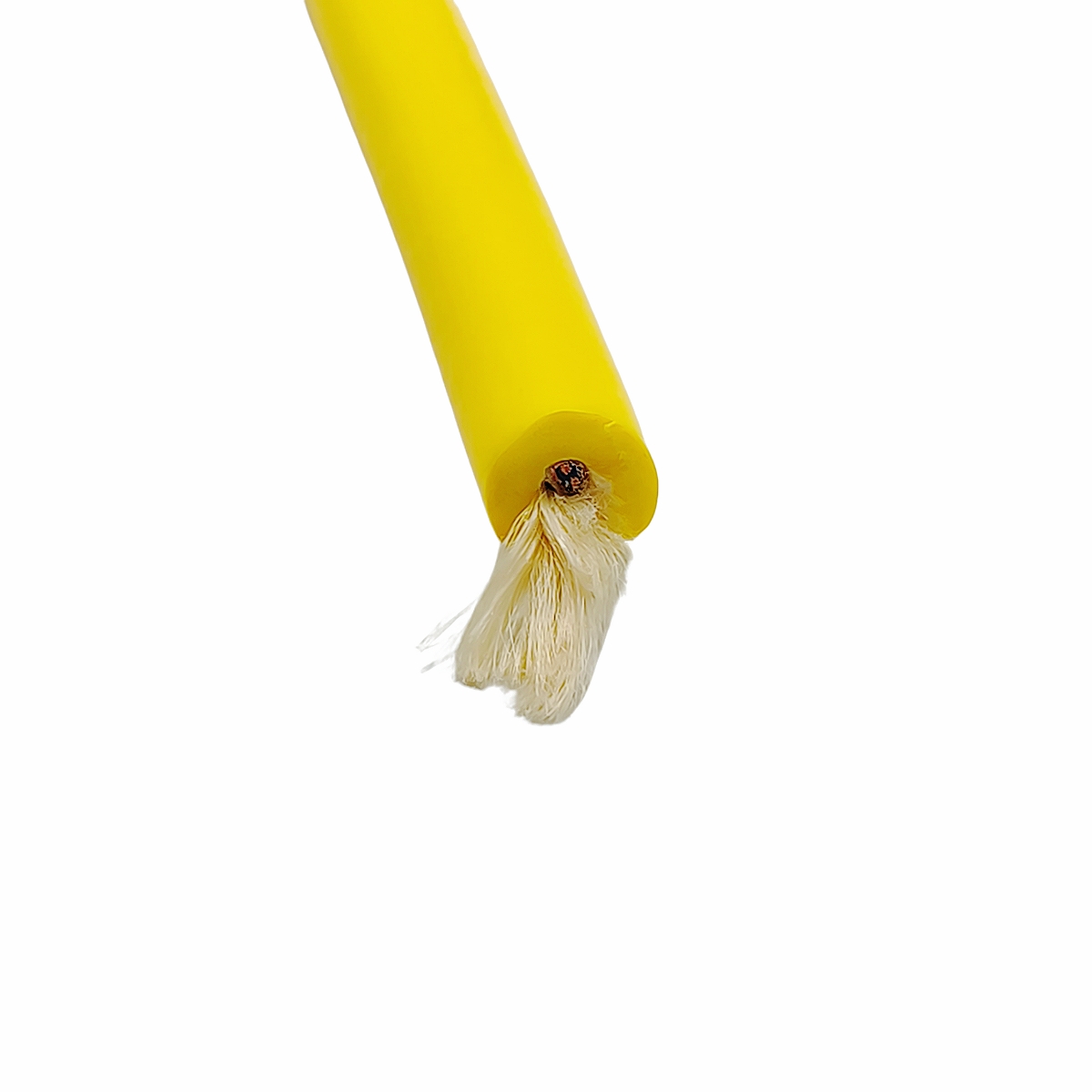

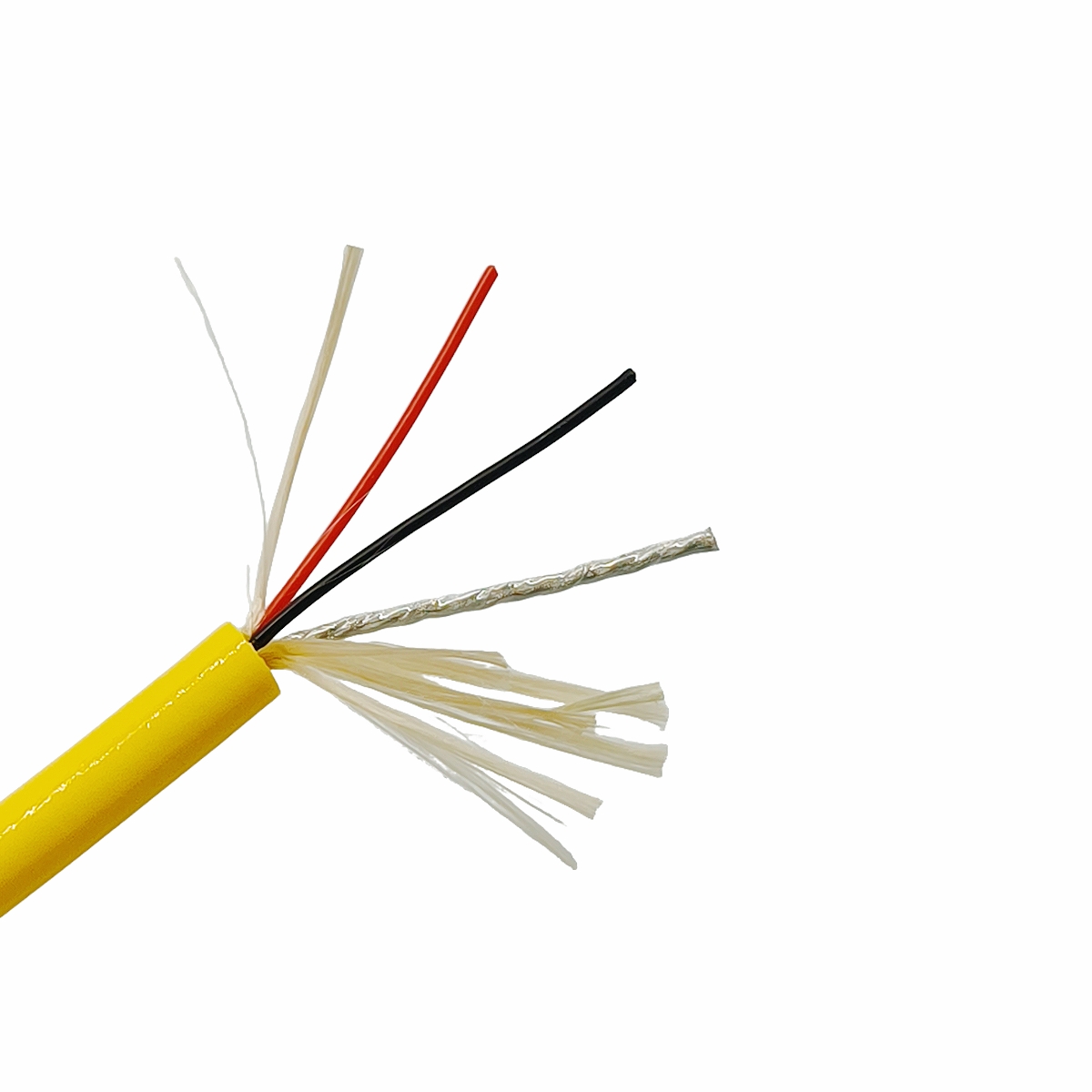

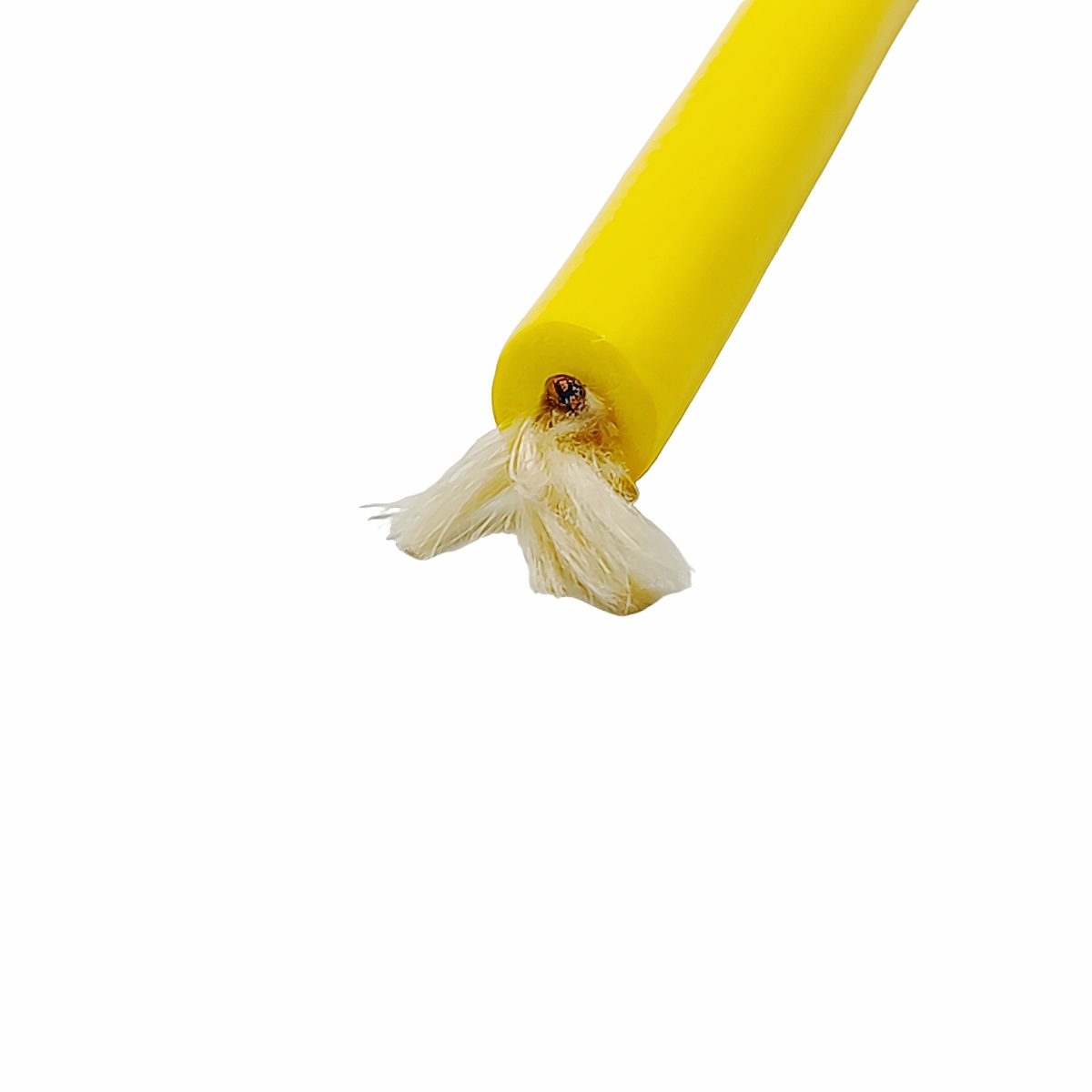

零浮力电缆 双层浮力电缆 2×0.75mm²+1×2×0.2mm²

产品概述

双层零浮力电缆是面向水下设备与水下作业平台设计的一类专用电缆，在一根线缆中同时承担电力输送与信号传输，并通过结构设计使整缆在水中接近中性浮力状态。本款产品由两芯电力线芯与一对屏蔽数据线芯组合而成，护套采用发泡层与亮面层复合的双层结构，既便于水下收放，又能减少线缆自重对设备姿态与作业深度的影响。

与常见的单层护套浮力缆相比，双层设计的思路是把「浮力调节」和「外部防护」分开处理：内层发泡层负责降低整缆密度、提供浮力支撑，外层亮面层负责耐磨、耐水解与抵抗长期浸水带来的老化，两层一次共挤成型，界面结合紧密，可减少长时间浸泡后出现分层、鼓包或渗水的风险。这种分工让同一根缆既能保持较低的水中重量，又具备较好的表面强度。

结构与材料

• 导体：裸铜丝多股绞合，0.75mm²，导体外径 1.12mm
• 绝缘：PE，厚 0.34mm，绝缘外径 1.8mm，红、黑两色区分芯线
• 数据线对：一对 0.2mm² 线芯，蓝／蓝白配色，对绞后包覆铝箔
• 屏蔽层：铝箔加镀锡铜丝编织，编织覆盖率约 75%
• 隔离层：聚酯带绕包，包住数据对并稳定其在缆芯中的位置
• 成缆：两芯电力线芯与屏蔽数据对一同成缆，成缆外径 4.6±0.2mm
• 填充与加强：7 根 3000D LCP 纤维绳沿轴向填充，兼顾承力与缆芯圆整
• 绕包：无纺布绕包，作为护套挤出前的缓冲与隔离
• 内护套：TPU 发泡层，厚 2.45mm
• 外护套：TPU 亮面层，厚 0.65mm，黄色

数据对与电力线芯在成缆时按对称方式布置，屏蔽面对电力线芯一侧，可减小供电电流对信号回路的耦合。承力纤维绳与铜导体分开布置，使拉力主要由纤维承担，铜导体不承受主要拉力，从而改善反复收放时的寿命。

关键特性

浮力可控。内层发泡结构把整缆密度调整到接近水的水平，入水后呈缓慢下沉状态，不会像普通电缆那样快速沉底拖拽设备，也不会浮在水面随水流漂移，便于操作者判断线缆位置。

双层防护。发泡层与亮面层各司其职，外层致密光滑，水下收放时摩擦阻力较小，也不易挂住水下结构物与养殖网箱。

信号稳定。数据对采用铝箔加编织的双重屏蔽，并单独包覆隔离层，可降低电力线芯对控制信号与传感数据的干扰。

柔顺易收放。多股绞合导体配合松绞成缆结构，使线缆具备较小的弯曲半径，适合绞车、卷盘和人工牵引等方式收放，反复弯折后不易出现护套开裂。

电气与机械性能

电气方面，电力线芯截面按中小功率水下设备的供电需求选取，可满足设备常态运行下的电流要求；数据对经独立屏蔽后，适合传输控制指令与传感器数据。额定电压、绝缘电阻、耐压水平与信号传输指标以双方确认的规格文件为准，本款结构的重点在于供电与信号同缆集成，而非单纯追求载流量。

机械方面，成品外径 10.8±0.2mm，整缆在水中的重量与浮力基本平衡，人工在水中牵引时手感接近无重状态。LCP 纤维绳作为承力元件纵向布置，与导体、数据对相互独立，使电缆在承受拉力时结构不易变形。使用温度范围、最小弯曲半径与抗拉强度指标以双方确认的规格文件为准；护套材料在长期浸水条件下保持较好的柔韧性与抗撕裂性，适合周期性收放的作业方式。

典型应用场景

• 水下机器人（ROV）与浅水作业平台的供电及信号复合连接
• 水下摄像、照明、声呐与检测设备的电源与数据线
• 水产养殖区的水下监测、投饵与环境传感设备
• 海洋工程中水下仪器的布放、拖曳与回收
• 泳池清洁机器人、水下清洗与打捞设备

在上述场景中，线缆往往需要与设备一同移动或随绞车反复收放，浮力平衡与柔顺性比单纯的载流能力更影响使用体验；双层护套结构在这类工况下更便于保持线缆的水中姿态。

选型与定制提示

选型时应先明确水下作业深度、设备所需供电功率与信号类型，再确定电力线芯截面与数据对的组合形式；对布放距离较长或需要承受更大拉力的场合，可提出加强件规格与护套颜色的定制要求。线缆两端的处理方式（是否带接头、灌封或直接剥芯）、盘长与包装形式均可按项目约定。

若使用环境存在油污、化学介质、强紫外暴晒或频繁与礁石摩擦的情况，建议在订货前说明，以便调整外层护套配方与结构层次。所有几何尺寸与电气参数最终以双方确认的规格文件为准；如需在相近结构上调整浮力表现，可通过发泡层厚度与配比的变化实现，具体方案按项目沟通确认。
