零浮力电缆 单层浮力线 2×0.34mm²+2×1SMF

产品概述

单层浮力线是一款把电力传输与光纤通信合并到同一根缆体内的水下电缆。它的护套采用发泡结构，把整根缆在水中的重量降到接近浮力平衡的状态，既不会持续下沉拖拽设备，也不会浮在水面被浪涌反复拉扯，适合需要长时间悬停或低速巡航的水下平台使用。供电回路与数据通道集中在一根缆上，可以省去多缆并行敷设带来的水阻、缠绕与接头数量。

与双层护套的结构相比，单层护套方案的外径更小、单位长度重量更轻，收放时占用绞车与导缆轮的空间少，适合中浅水作业、便携式布放以及对缆径敏感的走线通道。缆内两芯电力线负责电能输送，两根单模光纤承担控制指令与视频、传感数据的回传，两者在同一缆体内各自独立布置，互不干扰。

结构与材料

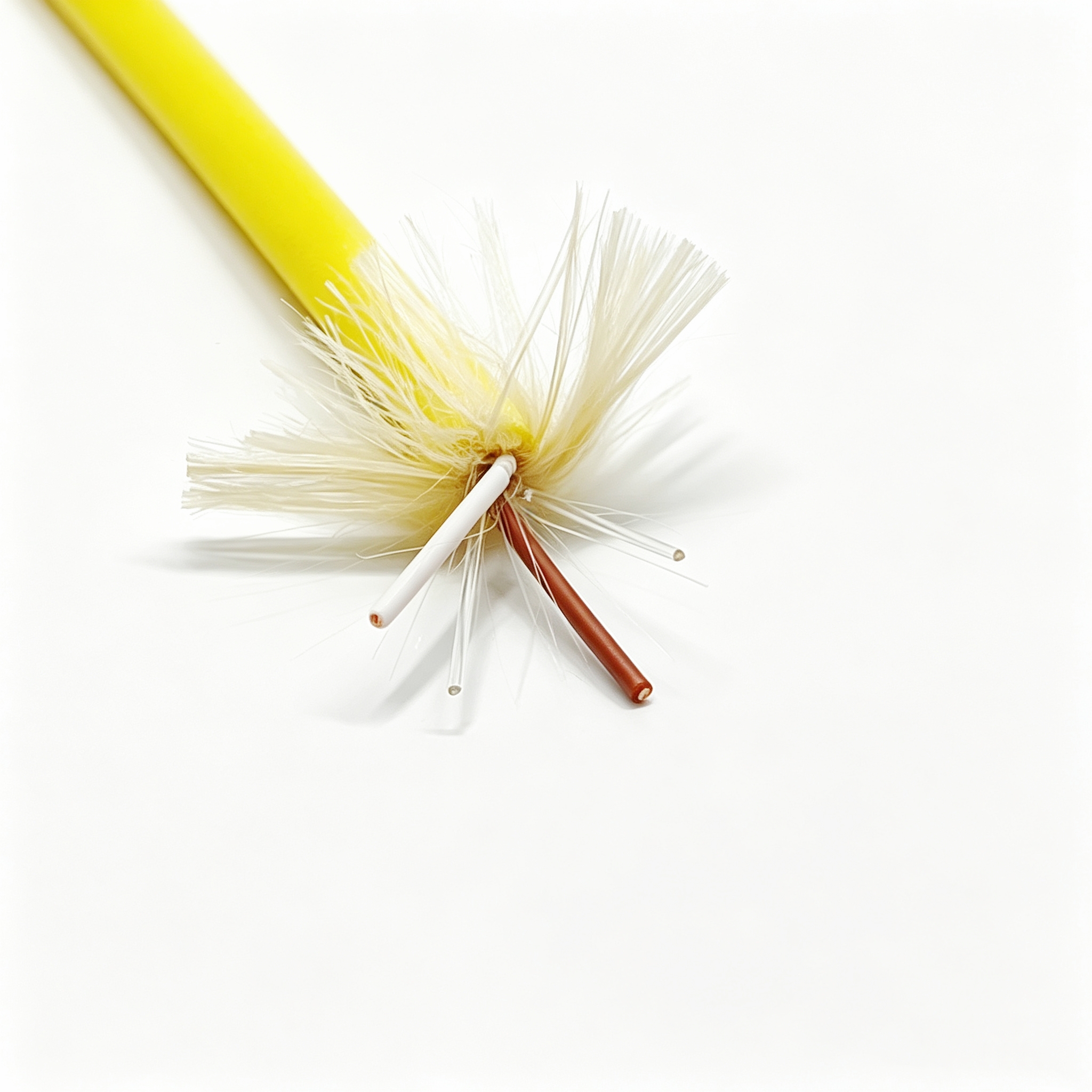

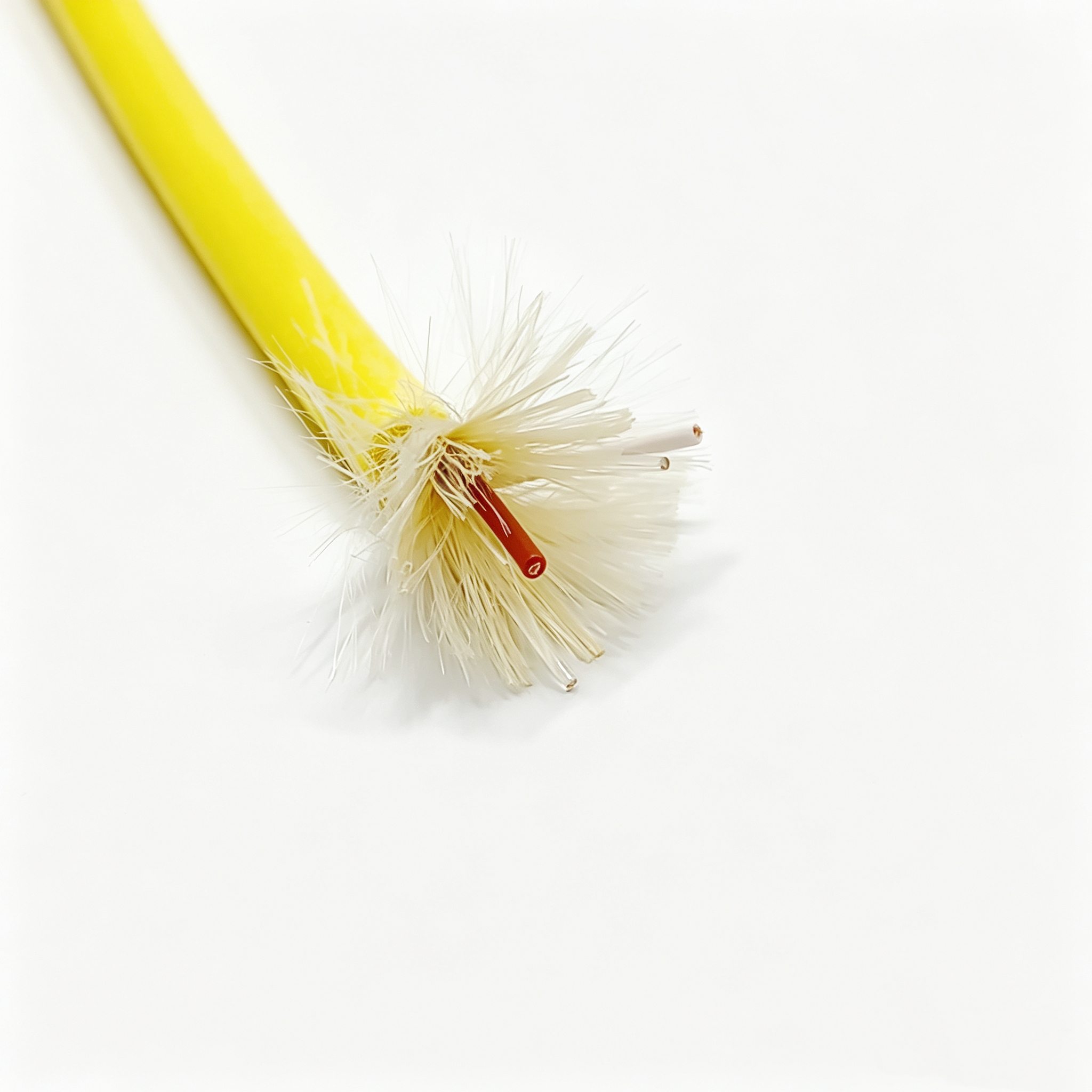

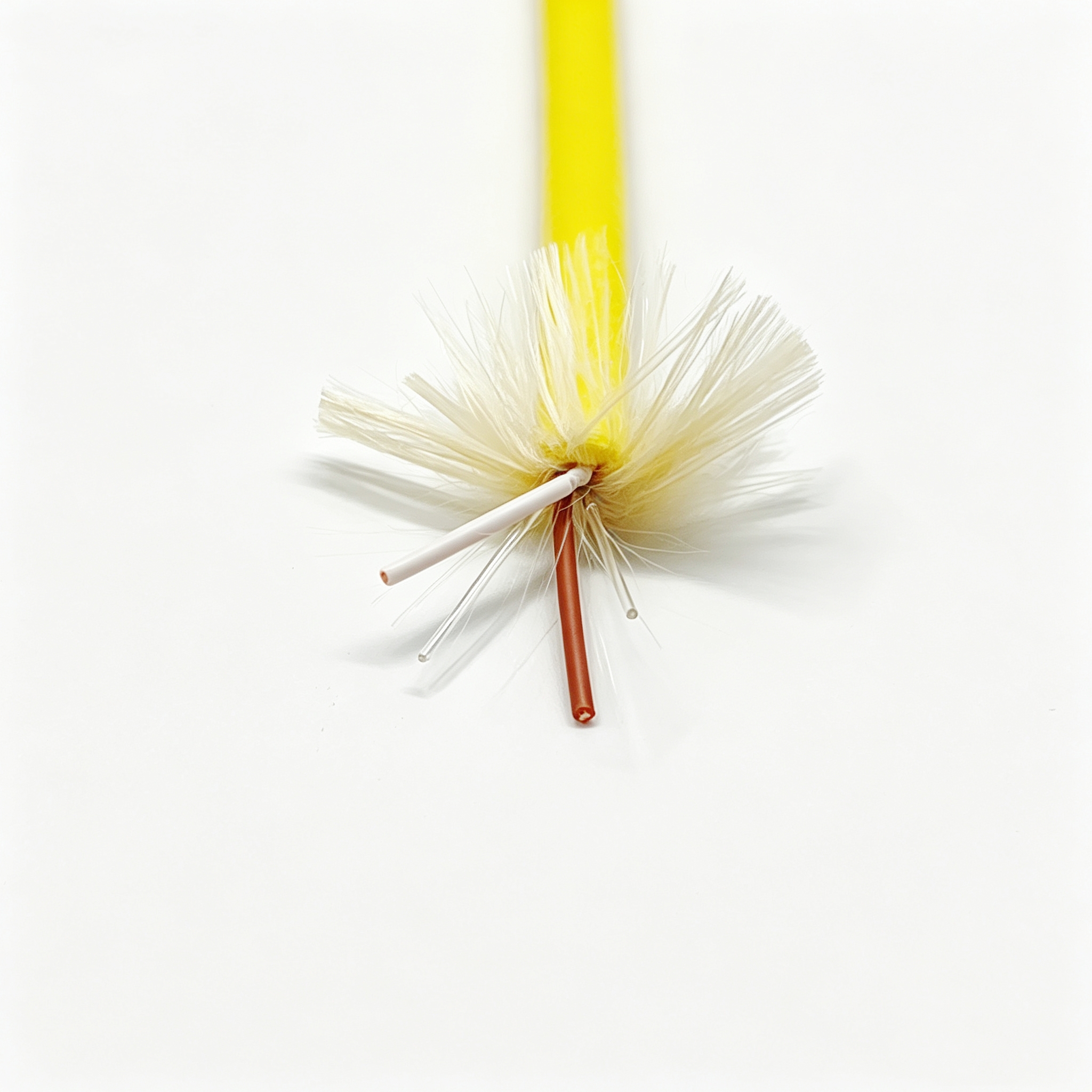

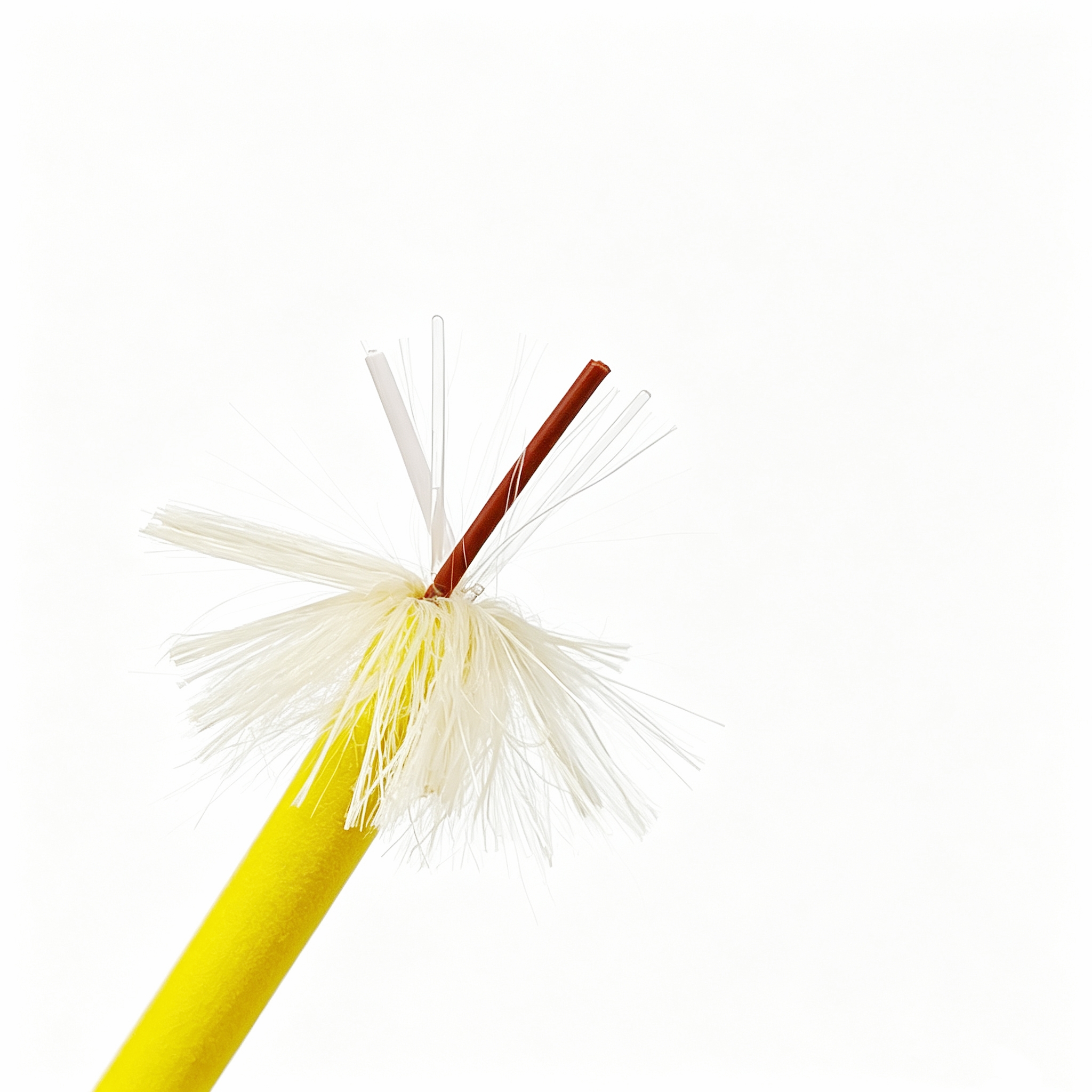

本品按层序由电力线芯、光纤单元、承力填充、绕包层与发泡外护套组成，每一层都有明确分工。

• 导体：裸铜，0.34mm²，导体外径 0.76mm，多股绞合，左向绞合。
• 绝缘：PE，厚 0.37mm，绝缘外径 1.5mm，两芯分别为白色与棕色，便于现场区分极性。
• 光纤单元：2 根 0.9mm 透明单模光纤，与电力线芯一同成缆，外径接近线芯，成缆后受力较为均匀。
• 成缆：两芯电力线与光纤单元左向绞合成缆，成缆外径 3±0.2mm，缆芯圆整、层间不窜位。
• 填充与承力：8 根 3000D LCP 纤维沿缆芯缝隙纵向填充，既填圆截面，也承担纵向拉力，使外部拉力不直接作用到铜导体与光纤上。
• 绕包：无纺布绕包，隔开填充纤维与护套内壁，避免挤出时纤维被冲散、位置偏移。

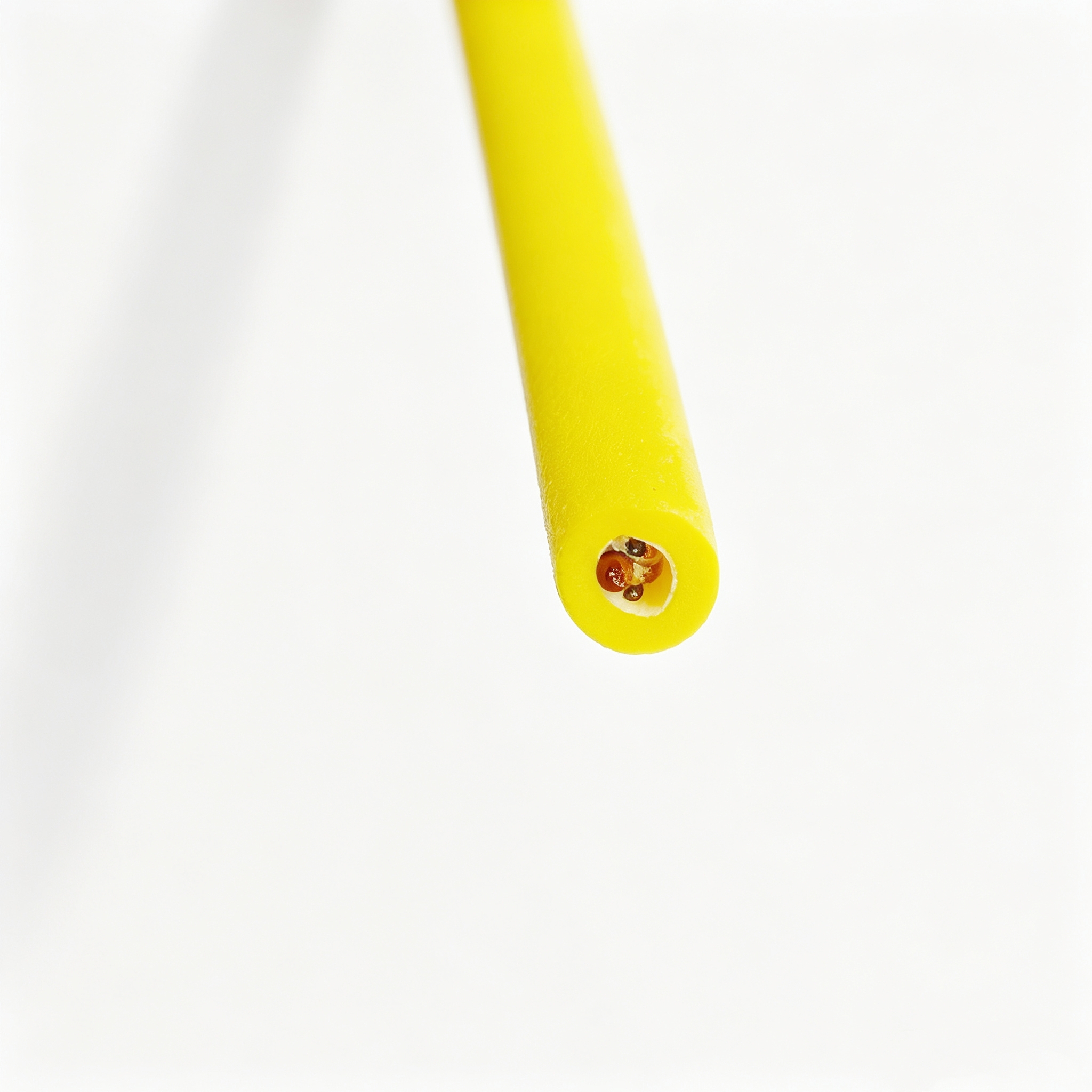

• 外护套：TPU 发泡，厚 1.6mm，黄色，挤压成型，成品外径 6.2±0.5mm。

发泡护套是这类电缆实现零浮力的关键。通过控制发泡倍率降低护套材料的密度，让整根缆在水中的重量被浮力抵消，从而获得接近中性的状态。发泡层同时保留了 TPU 的耐水解与耐挠曲特性，长期浸泡后不易发硬、开裂；护套表面平滑、无明显气泡破损，可减少水中附着物滋生。绕包层与填充纤维在挤出过程中被固定住，成缆截面不会因水流冲击而变形。

关键特性

• 中性浮力：整缆在水中接近零浮力，悬停时不会明显下沉或上浮，减轻平台姿态控制的负担。
• 光电合一：供电与通信共用一根缆，减少水下连接器数量与潜在故障点。
• 承力与导电分离：LCP 纤维独立承担纵向拉力，铜导体与光纤只负责传输功能。
• 耐水解、耐油、耐磨：发泡 TPU 护套适应长期浸水与含油环境，表层磨损后仍能保持密封。
• 结构紧凑：单层护套带来的小外径，便于小半径盘绕、入箱运输与便携布放。
• 连续长度：可按整根连续供货，中间不设连接接头，降低水下进水风险。

电气与机械性能

电力回路按低压直流供电配置，绝缘层与发泡护套形成两道隔离，长期浸水条件下仍能维持稳定的绝缘电阻。光纤与电力线同缆敷设，光信号不受电力回路电磁干扰影响，信号质量稳定。

机械方面，纵向拉力由 LCP 纤维承担，缆体在收放、盘绕与水流冲击下不易产生永久伸长；铜导体与光纤保持松弛状态，可减少反复弯折带来的疲劳。发泡护套的柔韧性使电缆能够适应较小直径的绞车与导缆轮，收放过程不易打结。

额定电压、耐温范围、最小弯曲半径、直流电阻与长期抗拉强度等指标，以双方确认的规格文件为准，不做超出实际验证的承诺。使用前建议按实际布放张力与水深条件核算安全余量。

典型应用场景

• 水下机器人的供电与通信缆，用于观察级、轻作业级平台的常规下潜任务。
• 水下摄像与照明系统，需要长时间定点悬停或缓慢移动的观测作业。
• 水下传感器组网，为水质、流速、压力等探头提供供电回路与数据回传通道。
• 便携式水下探测设备，收放频繁、对缆径与重量比较敏感的场合。
• 中浅水养殖监测、水下结构外观检查等常规作业。

选型与定制提示

选择单层浮力线时，先确认使用水深与单次布放长度：水越深、缆越长，对纵向承力与护套耐水解性能的要求越高。其次确认电力回路的电压与电流范围，以及光纤的芯数与类型，避免后期加装转接环节。第三是端部接口形式，可按项目定制连接器、分线盒与端部密封处理方式。

常见定制内容包括：线芯截面与芯数、光纤芯数与类型、护套颜色、成缆外径与浮力要求、盘长与包装方式。若实际工况存在较强机械摩擦或需要更大外径余量，可评估改选双层护套结构，用外层护套换取额外的耐磨与缓冲能力。

出厂前会按约定项目做导通、绝缘与光衰检测，具体检测项目与判定标准以双方确认的规格文件为准。样品阶段建议连同连接器与端部处理一并验证，以确认整套组件在实水条件下的浮力平衡与弯折表现。
