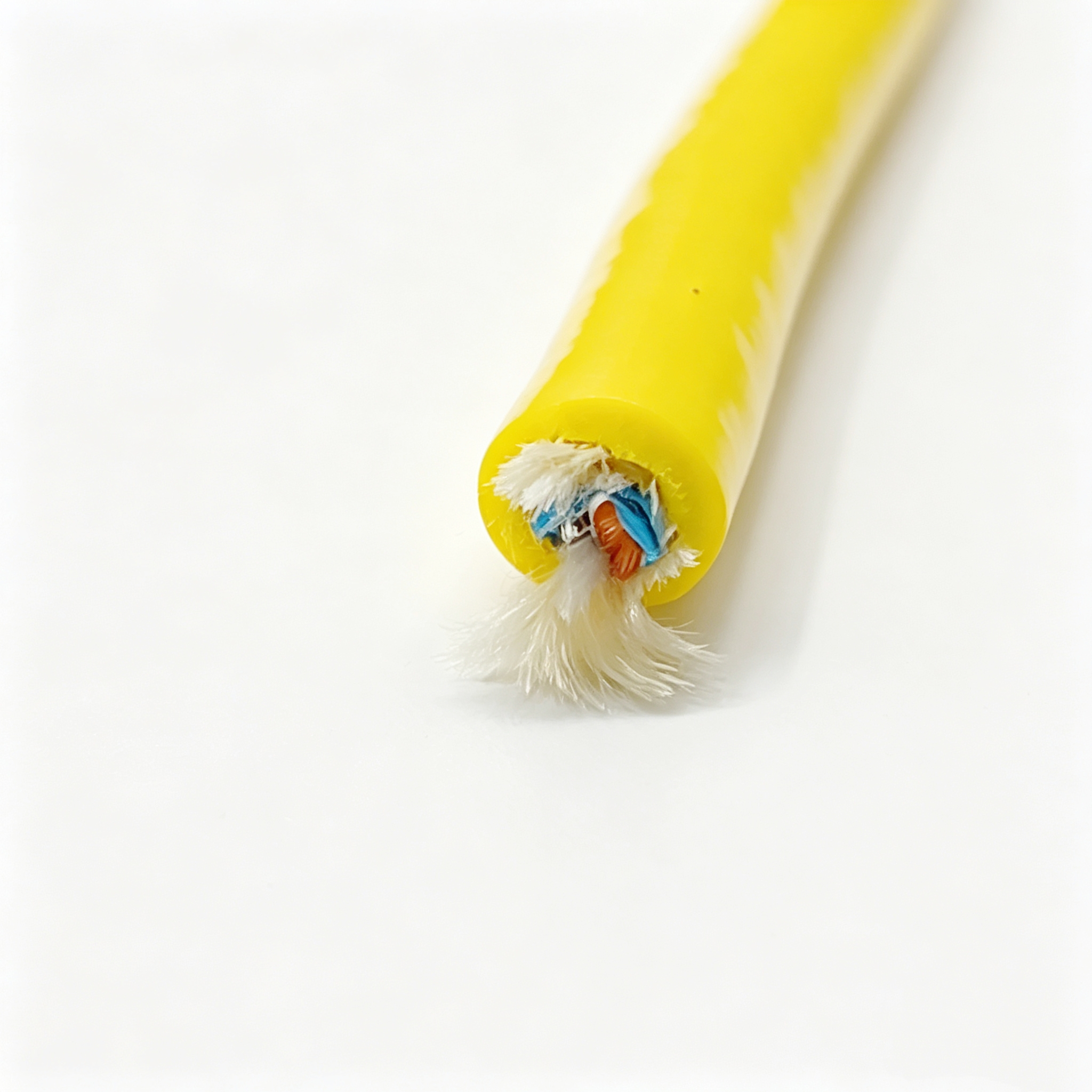

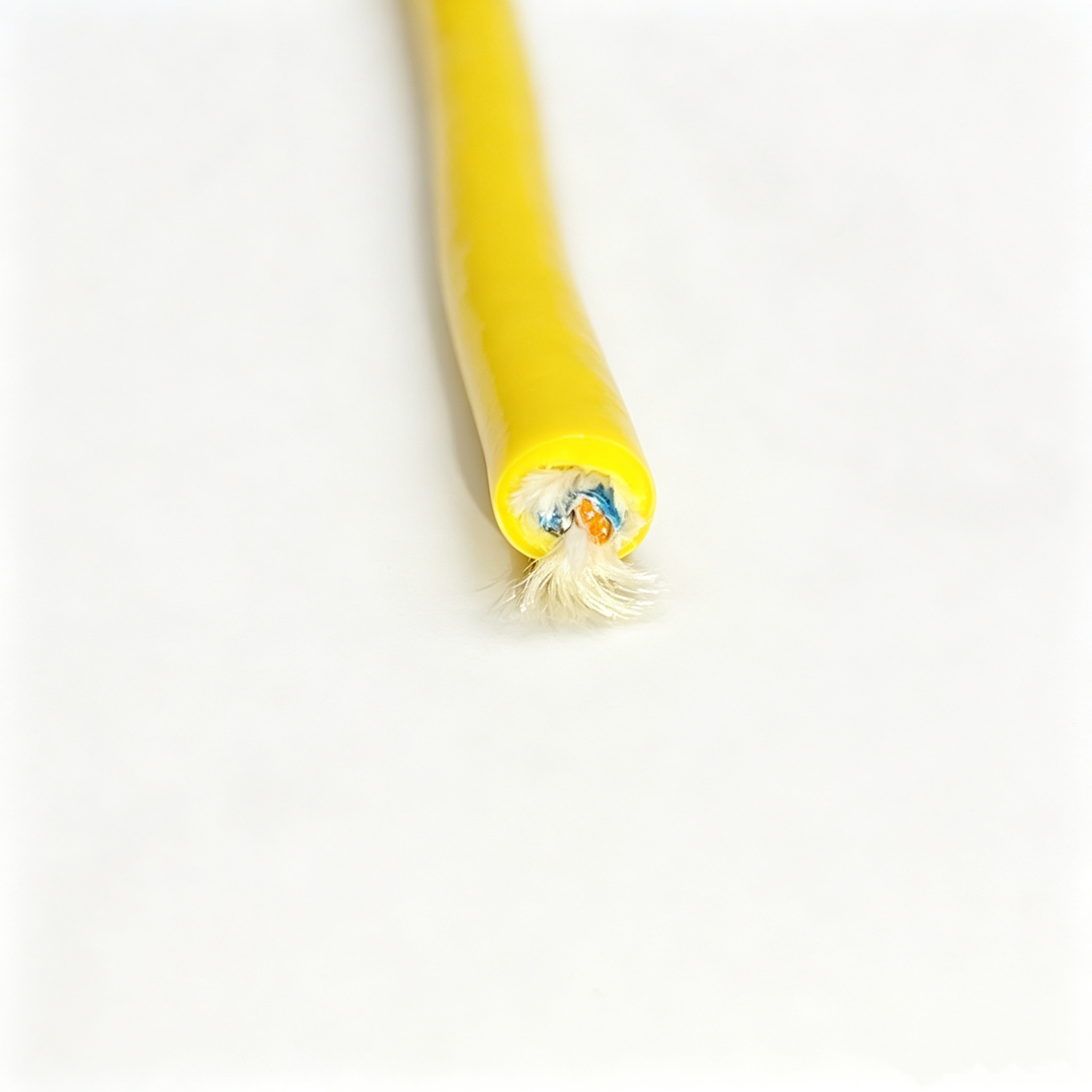

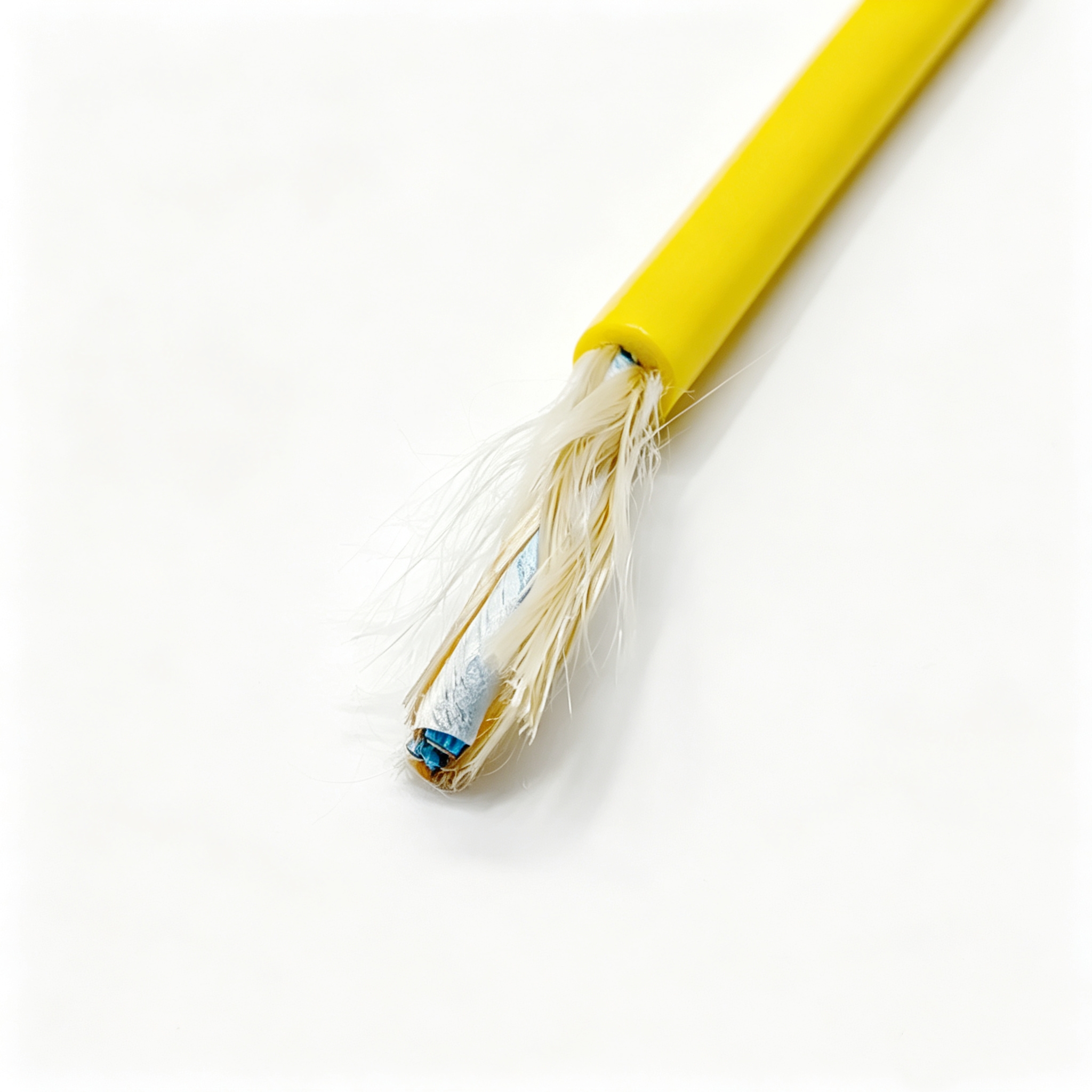

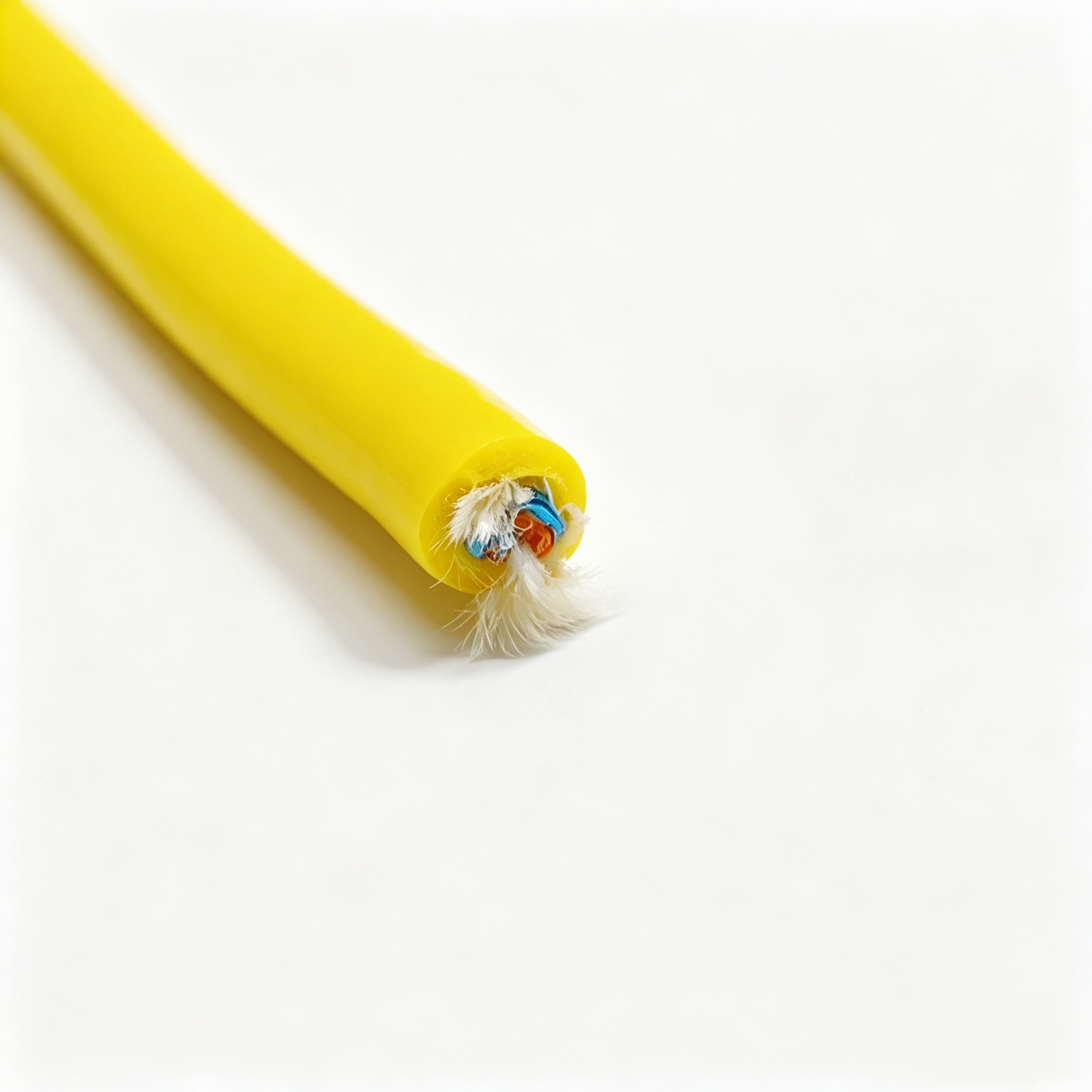

零浮力电缆 浮力电缆双层 2×2×26AWG

产品概述与用途

零浮力电缆要解决的是水下设备“缆不能沉、也不能浮”的问题。设备下潜时，缆体自身密度偏大就会在水流中被往下拖，姿态随之变形；过于轻飘又容易在收放中打卷缠结。本款产品采用双层浮力结构，以两对信号线芯承担数据与指令传输，缆芯外布置承力纤维、阻水纱、编织加强层以及发泡层与薄壁护套的组合，让缆体在水中的自重与浮力接近平衡，收放时对设备姿态的干扰更小。

这款缆适合连接水下机器人、水下观测装置与各类传感设备，也用于需要频繁收放的浅中水作业场合。缆体柔顺、外径控制得较细，绕盘和过滑轮都比较方便。

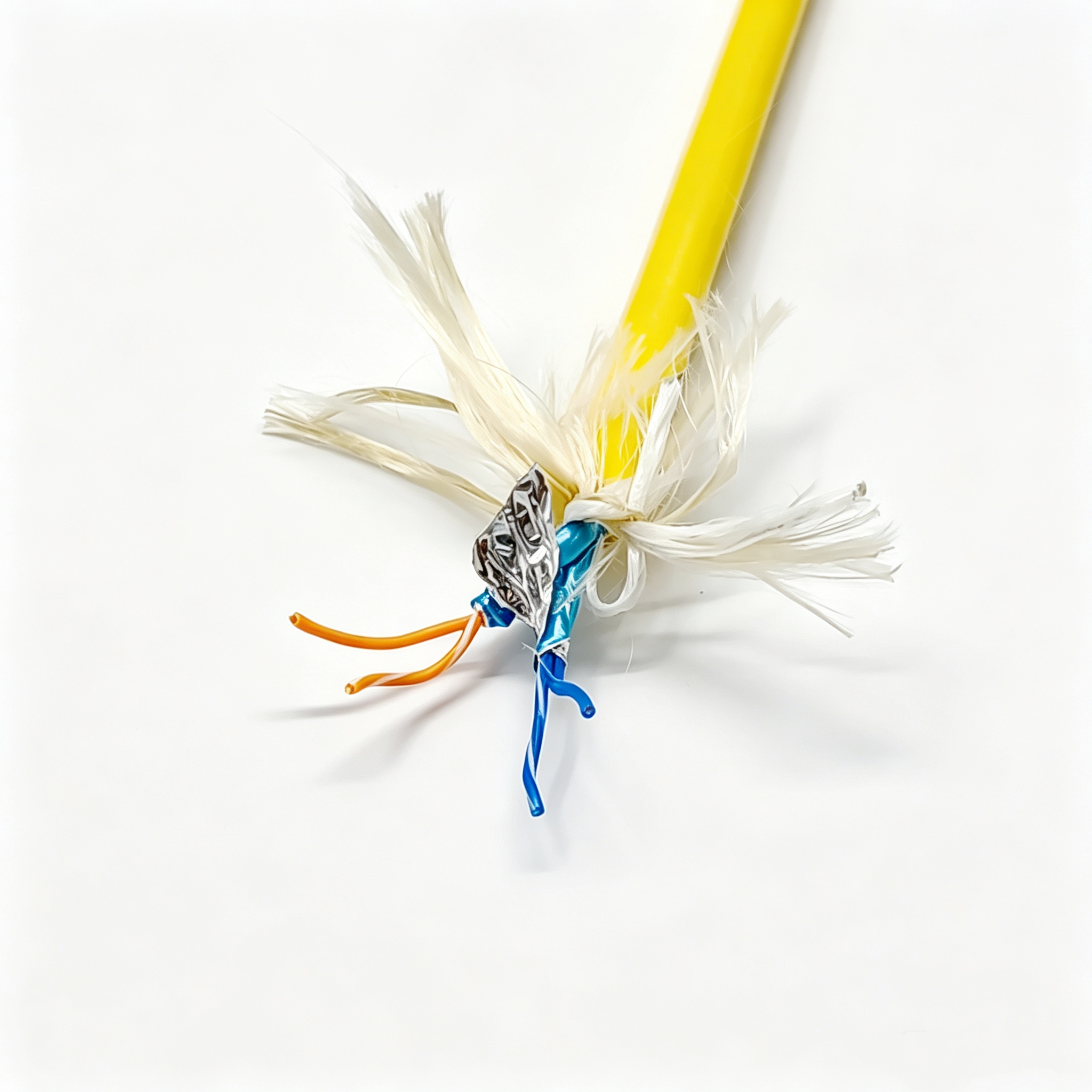

结构与材料

线芯、承力单元与护套分层布置，各自承担不同职责：

• 导体：26AWG 多股线芯，具体材质与绞合结构以双方确认的规格文件为准
• 绝缘：线芯绝缘层，材料与厚度按项目规格文件确定
• 成缆：两对线芯成缆，外径 3.4±0.2mm，中心纵放 4 根 LCP 承力纤维与 4 根阻水纱，外层无纺布绕包
• 编织加强：LCP 纤维 4+4 排列、16 锭，覆盖率约 50%
• 内护套：发泡层，厚 1.1mm
• 外护套：TPU，厚 0.25mm，黄色，薄壁挤出
• 成品外径：6.5±0.3mm

成缆时，两对信号线芯以左向方式绞合成圆整的缆芯，中心位置留给承力与阻水单元。LCP 纤维提供纵向抗拉力，阻水纱在缆体受挤压或端部进水时吸水膨胀，阻滞水分沿缆芯纵向蔓延。两者与线芯分开布置，拉力主要落在承力单元上，信号线芯本身不承担主要载荷，这是水下缆长期反复收放后仍能保持传输稳定的关键。缆芯外再绕包一层无纺布，把成缆结构固定住，避免后续挤出工序中缆芯散开。

编织层由 LCP 纤维分两组反向编织，形成一层网状加强骨架。半开的覆盖率既保留了缆体的柔软度，又能在护套受到局部磨损时先挡住外力，把损伤限制在编织层，不至于直接伤到线芯。

护套分内外两层。内层为发泡层，通过引入气孔降低材料密度，是整根缆获得浮力的主要来源；外层为 TPU 薄壁护套，兼顾水下辨识度与耐磨、耐水解的需要。发泡层做得过厚会牺牲抗压与耐磨，做得过薄又不足以提供浮力，两层厚度要与成品外径、目标浮力一起平衡，这也是双层结构比单层护套更费工序的地方。

关键特性

• 近中性浮力：发泡内护套与薄壁外护套配合，缆体在水中接近平衡状态，减少对水下设备姿态的拖拽。
• 承力与信号分离：承力纤维独立纵放，线芯不承受主要拉力。
• 阻水结构：阻水纱与无纺布绕包共同阻滞水分纵向渗透。
• 编织加强：半覆盖编织层提升整体性与抗磨能力，同时保留柔软度。
• 细径轻量：成品外径控制得较细，绕盘半径小，适合中小型水下平台。
• 颜色醒目：黄色外护套便于水下观察与回收。

电气与机械性能

线芯按美规线号选配，导体截面、直流电阻、绝缘电阻与耐压水平都与使用深度、供电方式相关，属于项目参数，以双方确认的规格文件为准。机械方面，最小弯曲半径、允许拉力与反复收放寿命同样随接头形式、承力端固定方式变化，建议在选型阶段一并确认，不要按通用值强行使用。若需要更高的破断强度，可在承力单元上增加纤维根数或改用更高强度的纤维，缆体柔顺性会相应变化，需与弯曲半径要求一起权衡。

典型应用场景

• 小型水下机器人与观察级潜水器的信号、供电连接。
• 水下摄像、照明与云台设备的收放缆。
• 水质、水文与海洋观测传感器的长期布放。
• 水下检测工具、机械臂末端的控制线。
• 需要频繁收放、对缆体自重敏感的浅中水作业。

这类场合的共同点是：设备自身推进力有限，缆体的附加重量与阻力会直接影响机动性；收放次数又多，护套与编织层的耐磨性、线芯的抗疲劳能力决定了整根缆的可用寿命。

选型与定制提示

• 浮力匹配：不同设备与配重对缆体浮力的要求不同，可按项目调整发泡层厚度与外护套壁厚，使缆体在水中达到所需的沉浮状态。
• 线芯配置：信号线芯的线号、屏蔽方式与对数可按传输距离与信号类型调整。
• 长度与端接：交货长度、接头形式、承力端固定方式（含抗拉网套、扣件）均可按项目约定。
• 使用环境：长期浸水、油污、紫外线暴露等工况应在选型时说明，以便确认护套材料与结构。
• 参数依据：本文所列结构尺寸为该型号的实际结构参数，未列出的指标请以双方确认的规格文件为准。
