产品概述

零浮力电缆是水下作业装备常用的传输线缆，其设计目标是在水中呈中性浮力状态，既不持续上浮也不持续下沉，从而减轻线缆自重对设备姿态、布放深度和操控手感的影响。本文介绍的结构为单护套零浮力电缆 2×0.75mm²+1×2×0.2mm²，在一根电缆中同时集成两路 0.75mm² 电源芯线与一对 0.2mm² 数据信号线，可在供电的同时完成信号与数据回传，减少水下设备所需的线缆根数。电缆外护套采用发泡热塑性聚氨酯(TPU)，护套颜色为黄色，成缆后成品外径 8.4±0.3mm，便于在水下观测与识别。具体供货规格以双方确认的规格文件为准。

导体与电源芯结构

• 导体材料：裸铜
• 标称截面：0.75mm²
• 绞合结构：42/0.15mm
• 绞向与节距：左向，20mm
• 绞合外径：约 1.12mm

电源芯导体采用裸铜丝束绞结构，单芯标称截面 0.75mm²，绞合形式为 42 根 0.15mm 单丝，绞向为左向，绞合节距 20mm，绞合后导体外径约 1.12mm。多股细丝绞合使导体在保持载流能力的同时具备良好的弯曲性能，反复盘绕与收放时不易因单丝疲劳而断裂，这一点对需要频繁布放和回收的水下设备尤为重要。

绝缘与线芯标识

• 绝缘材料：聚乙烯(PE)
• 绝缘厚度：0.35mm
• 线芯外径：1.8mm
• 颜色标识：红、绿

电源芯绝缘采用聚乙烯(PE)，绝缘厚度 0.35mm，绝缘后线芯外径 1.8mm，两根电源芯分别以红色、绿色区分，便于端头加工与接线检查。聚乙烯具有较低的介电常数和稳定的绝缘电阻，适合中低压水下供电回路；同时其吸水率低，在潮湿或长期浸水工况下绝缘性能衰减小，有利于延长电缆的使用周期。

数据对与屏蔽结构

• 数据对截面：1×2×0.2mm²
• 导体结构：7/0.2mm 裸铜
• 芯线标识：蓝、蓝白
• 屏蔽方式：铝箔绕包

数据信号部分为一对 0.2mm² 线芯，导体采用 7 根 0.2mm 裸铜丝绞合，两根芯线以蓝色、蓝白色区分并成对绞合，外层采用铝箔绕包。对绞结构可提高抗共模干扰能力，铝箔绕包则为信号对提供静电屏蔽，抑制动力回路对信号传输的耦合干扰，有利于传感器数据、控制指令等信号在水下较长距离传输时保持稳定。

成缆、加强件与阻水设计

• 成缆绞向：左向
• 成缆节距：4±0.5
• 加强件：4 根 3000D 高强度纤维
• 阻水元件：2 根阻水纱
• 包带：无纺布

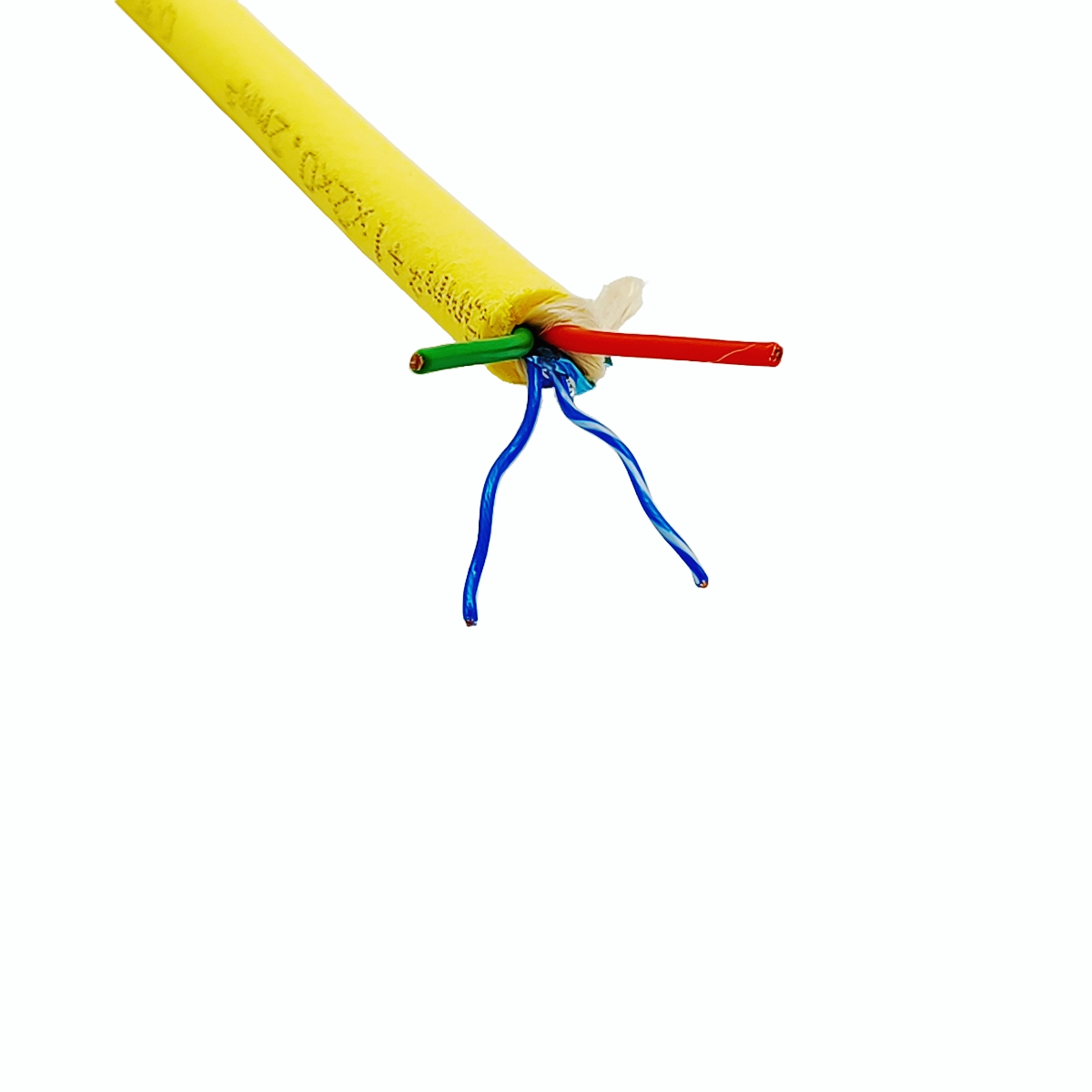

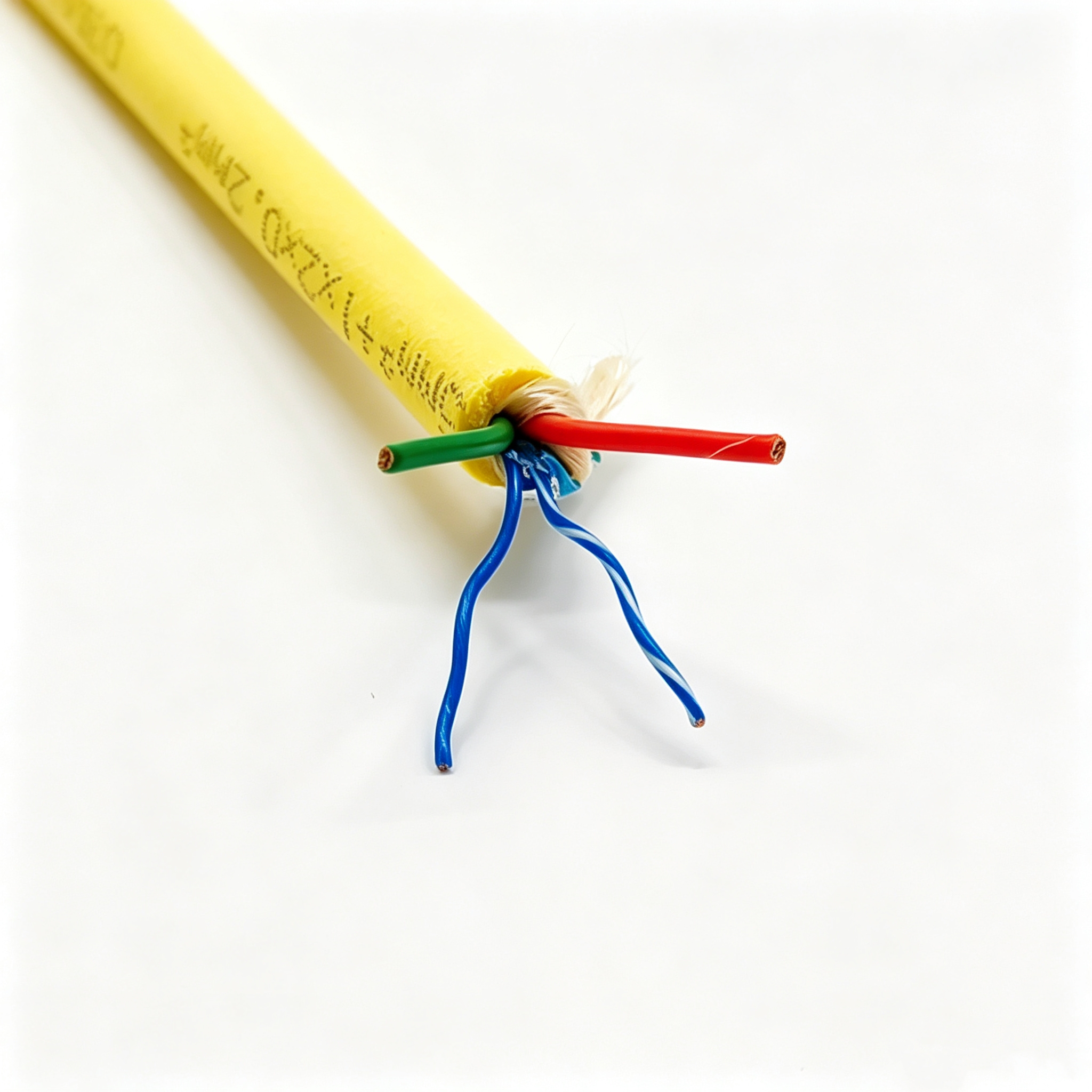

电源芯与数据对以左向成缆，成缆节距按 4±0.5 控制，成缆时加入 4 根 3000D 高强度纤维作为承力元件，并配置 2 根阻水纱，外层采用无纺布包带固定。加强纤维承担布放与回收过程中的拉伸载荷，使电缆在悬垂、拖曳工况下主要受力于纤维而非导体，从而保护导体与绝缘层；阻水纱遇水后膨胀，可阻断水分沿缆芯间隙纵向渗透；无纺布包带使缆芯圆整、稳定，为挤包护套提供均匀的基体。

外护套与浮力控制

• 护套材料：发泡热塑性聚氨酯(TPU)
• 护套颜色：黄色
• 挤出方式：挤压式
• 护套厚度：2.2mm

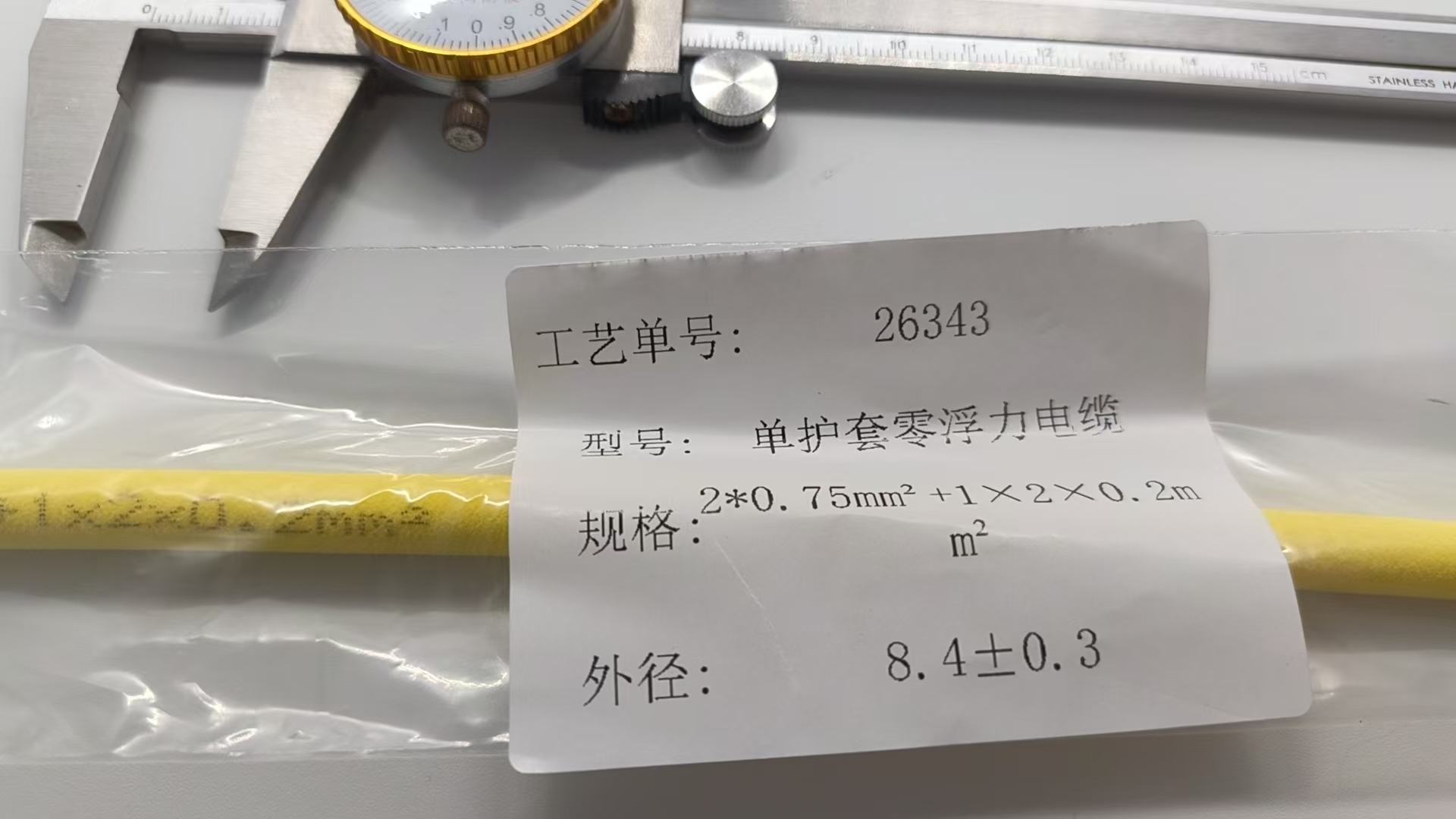

• 成品外径：8.4±0.3mm

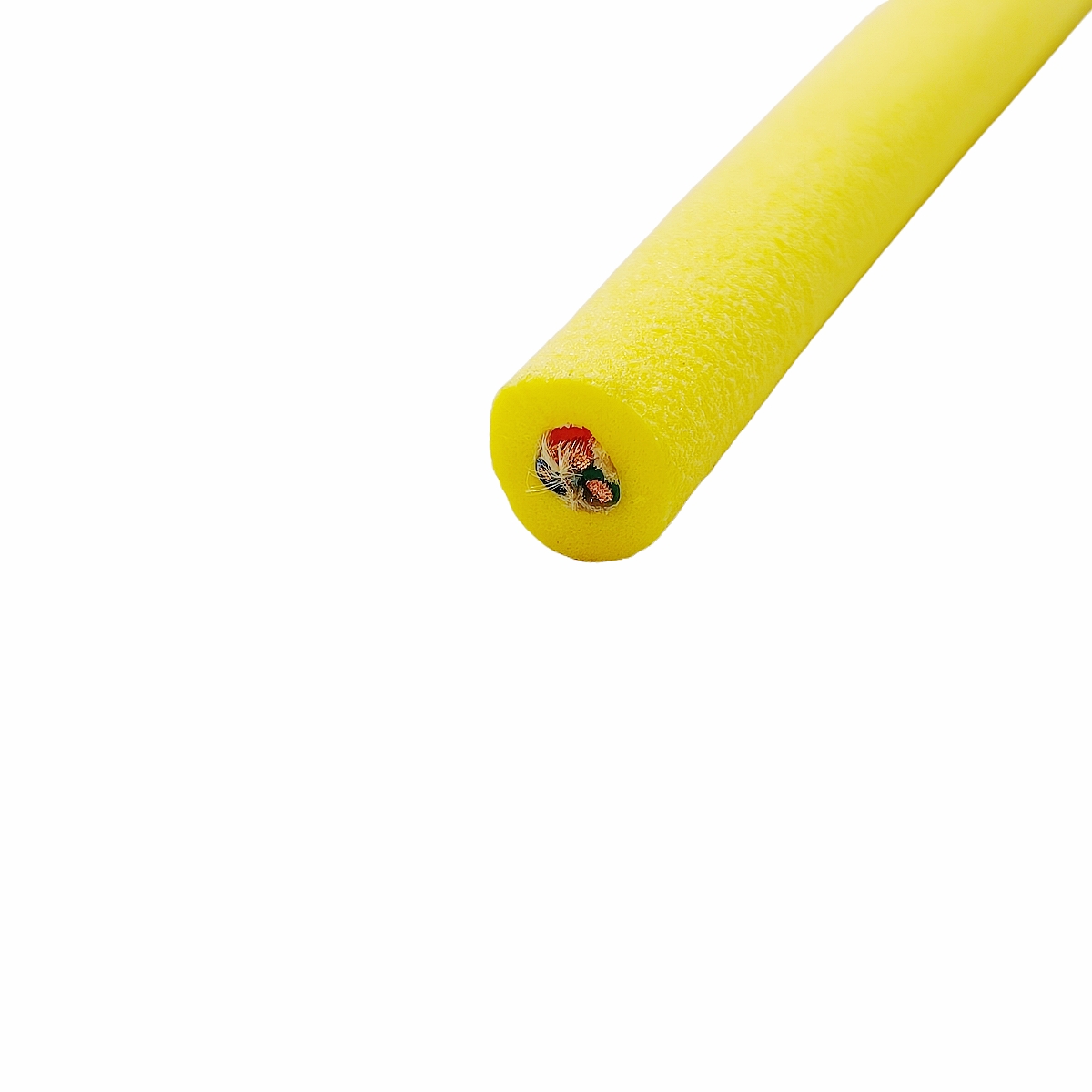

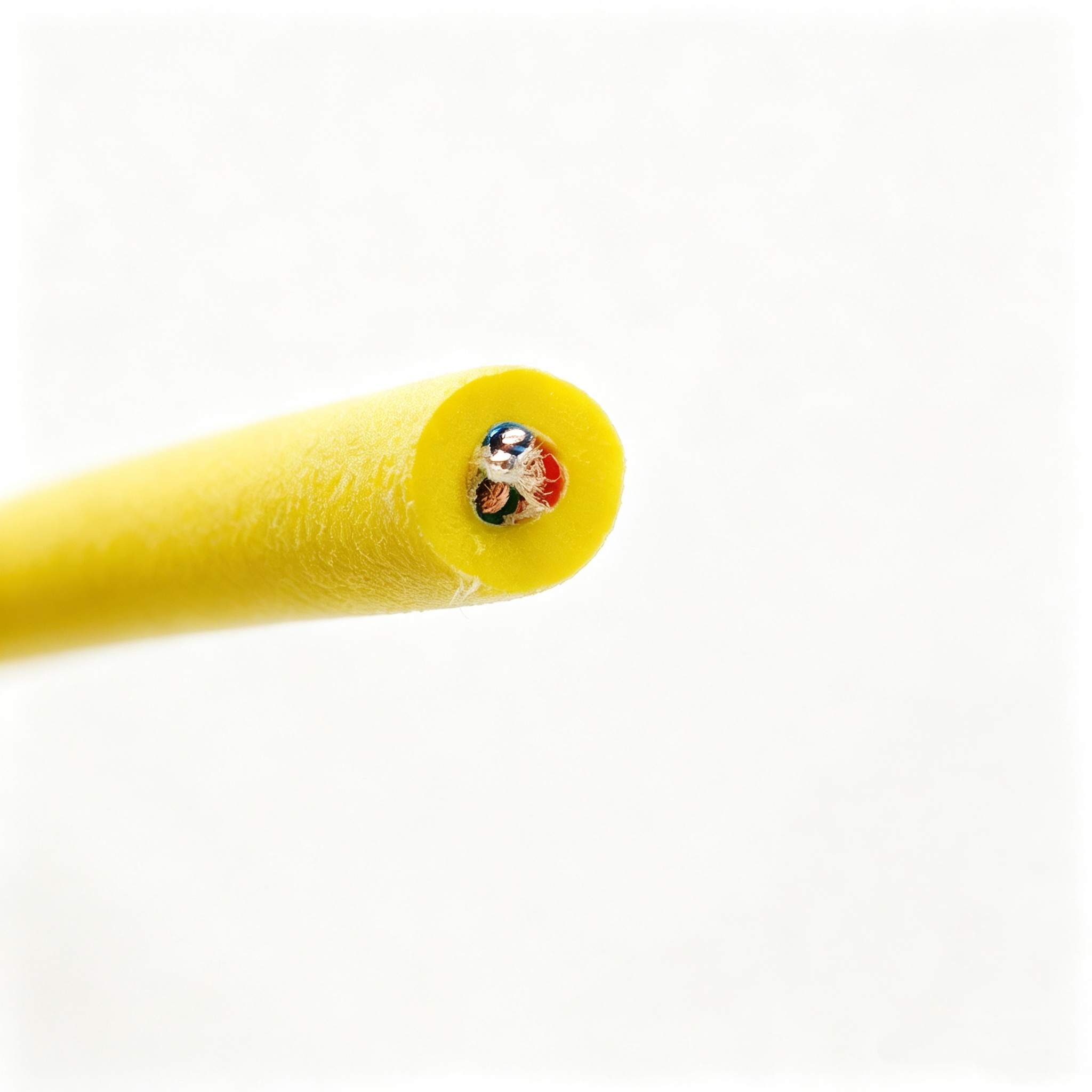

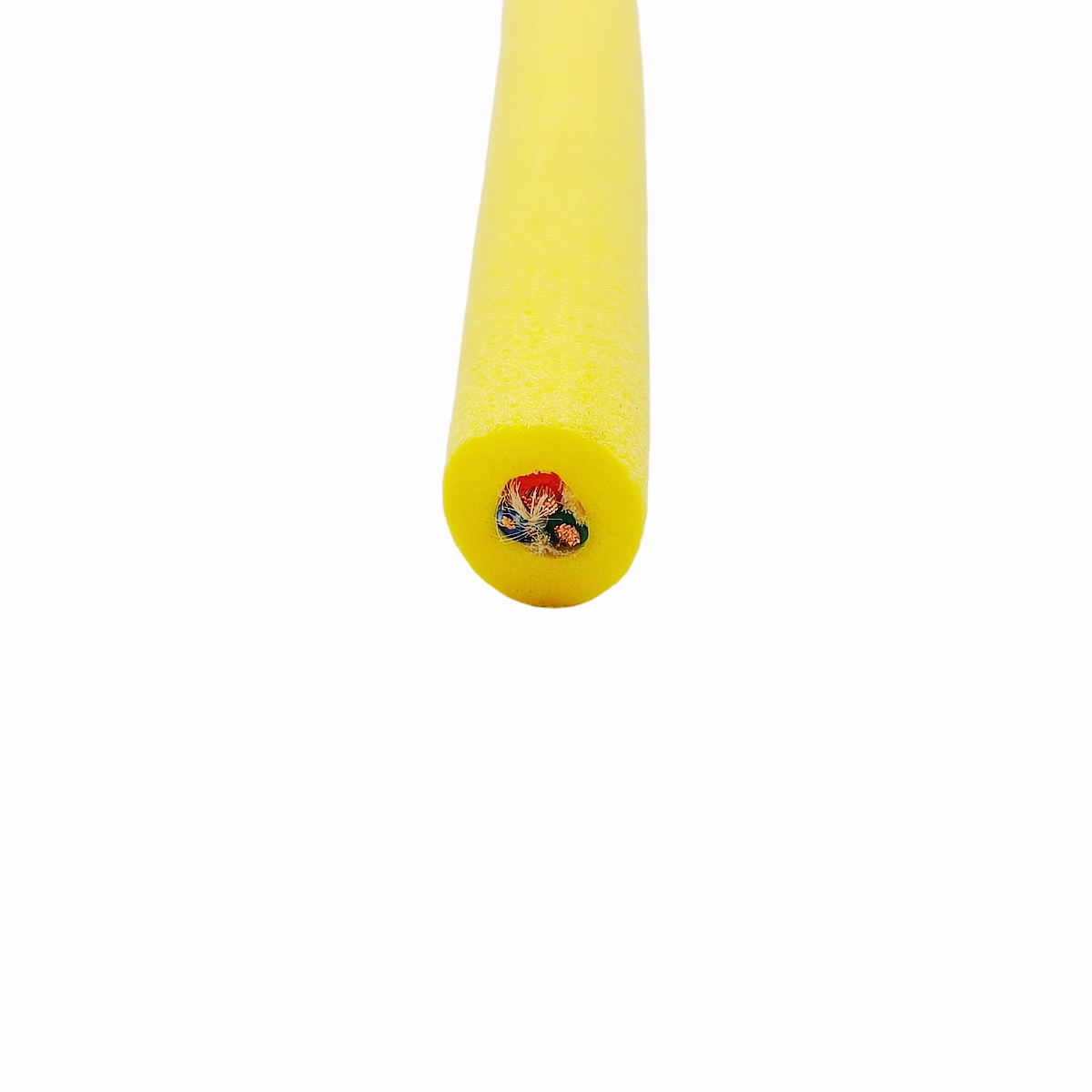

外护套为发泡热塑性聚氨酯(TPU)，采用挤压式挤出，护套厚度 2.2mm，成品外径 8.4±0.3mm。发泡层在护套内部形成均匀气孔，降低材料表观密度，通过调整发泡程度使电缆整体密度接近水的密度，从而获得零浮力即中性浮力的使用效果——在水中既不持续上浮，也不持续下沉。TPU 材质本身具有较好的耐磨、耐油与抗水解性能，适合频繁收放与水下长期使用。护套颜色为黄色，在水中具有较好的可视性，便于观测与回收。

关键特性

• 电源与信号一体：两路 0.75mm² 电源芯加一对 0.2mm² 数据对，一次布线同时完成供电与信号传输。
• 零浮力设计：发泡外护套调节整体密度，降低线缆自重对水下设备姿态与操控的影响。
• 抗拉与阻水：内置 4 根 3000D 高强度纤维承力，配合 2 根阻水纱阻断纵向渗水路径。
• 抗干扰：数据对采用对绞加铝箔绕包结构，抑制动力回路对信号传输的干扰。
• 柔韧耐用：多股细丝导体配合发泡 TPU 护套，兼顾弯曲性能与耐磨、耐水性能。

主要结构参数

典型应用场景

• 水下机器人及水下推进装置的供电与信号传输
• 水下摄像、照明、云台等设备的电源与数据一体连接
• 水下传感器、探测仪器与水面控制单元之间的信号连线
• 需要中性浮力、避免线缆拖拽影响设备姿态的水下作业场合
• 水池、湖泊、近海等浅水至中等水深环境中的设备布放

选型与定制提示

• 电源芯截面与芯数可按设备功率及供电距离调整，数据对也可按信号类型与传输要求变更。
• 浮力状态可根据使用水域调整，如需微正浮力或微负浮力，可在发泡程度与结构配比上作针对性设计。
• 长度、护套颜色、表面标识方式与端头处理方式均可按项目要求定制。
• 水下长期使用建议事先确认使用水深、弯曲半径与收放方式，以便在设计阶段校核加强元件与护套的配合。
• 以上为典型结构配置，最终供货规格以双方确认的规格文件为准。
