产品概述

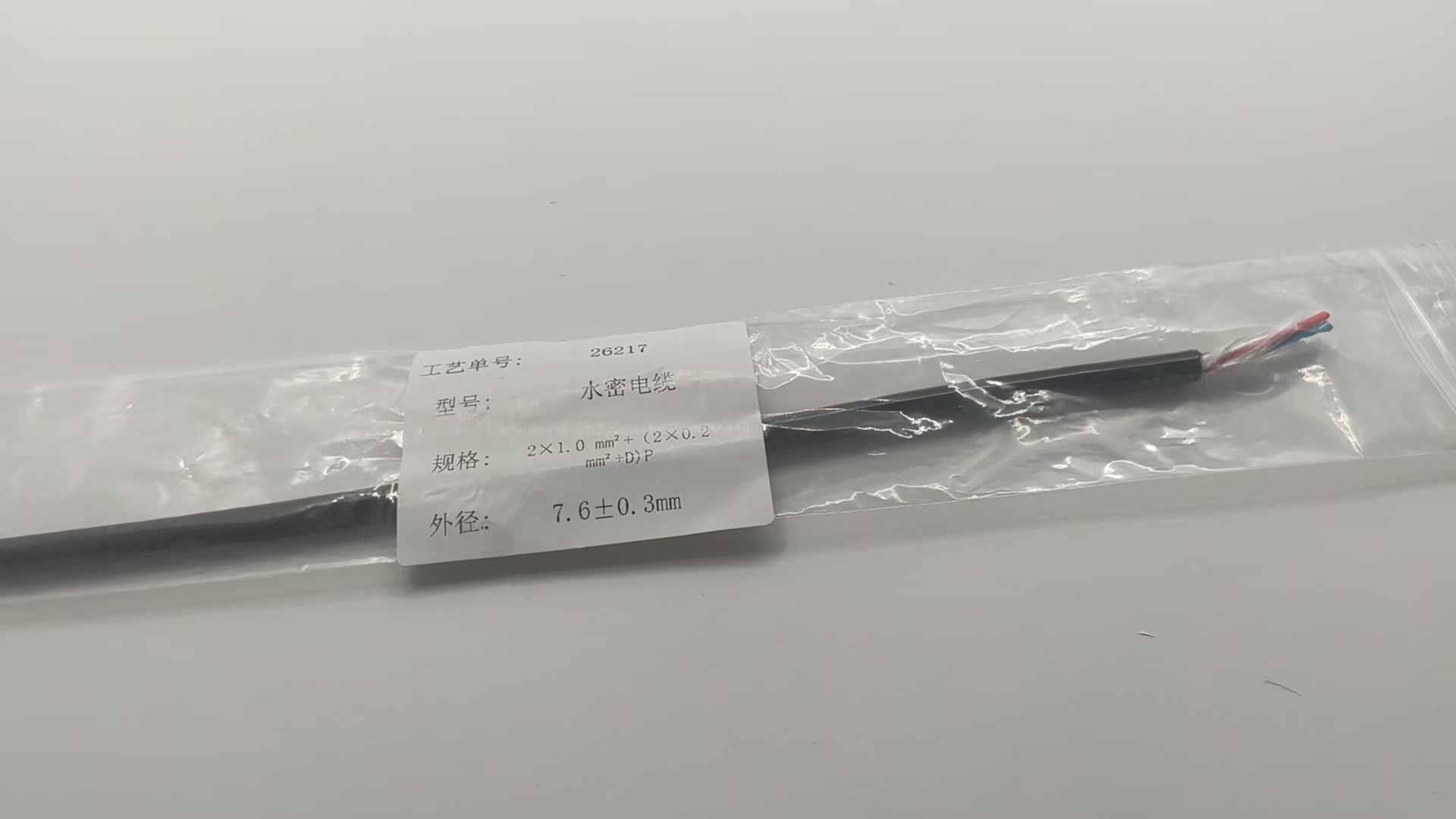

水密光电复合电缆是面向长期水下作业环境设计的一类特种电缆,把电力传输、信号控制与数据通信集中在同一根缆体内,减少水下设备所需的穿舱与连接点数量。PDK81301-4×1.0mm²+STP CAT6 属于湃德电缆(PAIDE)水下与水密电缆产品族中的一个典型规格,由 4 根 1.0mm² 电源芯与一组带独立屏蔽的 STP CAT6 网络对组成,适用于需要同时供电与高速数据回传的水下设备。

水下环境对电缆的要求与陆上用缆差别很大。水压、长期浸泡、往复拖曳与卷绕都会对缆体形成持续作用,因此这类产品的设计重点并不只在电气指标上,还在于缆体结构的密实程度、护套的耐水解能力以及屏蔽层在潮湿条件下的稳定性。本规格在这几个方面都采用了较为完整的结构配置。

结构组成

电缆由内向外依次为导体、绝缘、网络组屏蔽、内护套、填充与加强层、外护套。

导体部分采用镀锡铜丝,电源芯截面积为 1.0mm²,结构为 56/0.15,绞合外径约 1.3mm;网络中使用的单芯截面积为 0.2mm²,结构为 7/0.2,绞合外径约 0.61mm。镀锡层的作用在于隔离铜与潮气,降低长期浸水条件下导体氧化的风险,这一点对需要反复下水或长期停放在水中的设备尤为重要。

绝缘层分两种材料配置。电源芯采用 PP 绝缘,平均厚度 0.4mm,最薄点 0.34mm,绝缘外径 2.1mm,芯线颜色为黑、白、红、绿,便于现场分相接线。网络组采用 FEP 绝缘,平均厚度 0.2mm,最薄点 0.17mm,绝缘外径 1.0mm,外覆铝箔加镀锡丝编织的复合屏蔽,编织覆盖率约 80%。FEP 具有较低的介电常数与稳定的温度特性,有利于维持高速数据对的传输一致性。

网络组外侧挤包一层黑色 PE 内护套,平均厚度 0.4mm,最薄点 0.35mm,该层成品外径约 6.0±0.2mm。内护套把网络组与电源芯在结构上分开,同时为屏蔽层提供机械保护。

填充与加强层由 8 根 PP 填充条构成,其中含 1500D LCP 纤维。填充条的作用是让缆芯成缆后保持圆整与密实,减少水下受压时缆芯发生位移的可能;LCP 纤维则承担纵向抗拉,使电缆在拖曳与收放过程中受力主要由加强件承受,而不是传递到导体上。

外护套采用 TPU 材料,颜色为深蓝色,平均厚度 1.2mm,最薄点 1.02mm,成品外径约 12.6±0.3mm。TPU 在耐水解、耐磨损与柔韧性之间取得较好的平衡,是水下电缆护套的常用选择。

电气与光纤性能

本规格额定电压为 300/500V。20℃ 时导体最大直流电阻为:1.0mm² 芯 18.7Ω/km,0.2mm² 芯 84.1Ω/km。网络对为 STP CAT6 结构,配合约 80% 的编织覆盖率,可满足水下设备常见的以太网数据传输需求。

同族产品还可按需要配置光纤单元。例如 PDK81301-6core Single-mode Fiber 采用 G657A2 单模光纤,6 芯结构,填充芳纶纱作为加强,外护套为 PUR,成品外径约 5.5±0.5mm,衰减指标为 1550nm 不大于 0.3dB/km、1310nm 不大于 0.5dB/km。需要长距离、高带宽回传的水下设备通常会在电源与网络芯之外增加这类光纤单元,构成光电复合结构。

机械与环境特性

最小弯曲半径为 10D(D 为电缆外径),额定温度为 -40℃ 至 +105℃。较低的弯曲半径要求使电缆可以在较小的卷筒直径与较紧凑的走线空间内使用;较宽的温度范围则覆盖了水面作业与深水低温两种工况。护套层还设定了最薄点控制值,用以约束偏心,保证缆体在水压下的整体密封性能。

同族其他规格根据导体截面与用途不同,参数会相应调整。例如 81301-4×2.5mm² 采用 3×47/0.15 结构、PP 绝缘,外护套为 TPU,成品外径约 11.6±0.3mm,额定电压 1000V,20℃ 时直流电阻约 7.45Ω/km,最小弯曲半径 10D,额定温度 -40℃ 至 +105℃;PDK81301-1×2.0mm² 为 113/0.15 结构、PE 绝缘加 XLPE 内护套、TPU 外护套,成品外径约 16±0.3mm,最小弯曲半径 15D。带抗拉要求的产品如 PDK81604-2×16AWG+23AWG+ADS 1×2×23AWG-400KG,加入阻水纱与 3000D LCP 纤维,编织采用 1500D LCP,内护套为发泡 TPU,成品外径约 14±0.5mm,抗拉可达 4000N,适合需要承受较大张力的收放式设备。

典型应用场景

该类电缆主要面向长期或反复进水的设备连接,包括水下机器人本体与水面控制单元之间的供电和数据链路、水下摄像与照明组件的电源与信号连接、水下传感器阵列的供电与数据回传,以及需要耐水解护套的船用与海洋工程配套场合。在设备需要同时供电、传输控制信号并回传视频或网络数据的场合,光电复合结构可以明显减少穿舱件数量,从而降低漏水风险点。

定制与选型提示

选型时建议先明确四项条件:工作水深与是否长期浸泡、供电电压与电流需求、数据接口类型与速率,以及安装方式是固定敷设还是频繁收放。这四项条件基本决定了导体截面、芯数组合、屏蔽形式与加强件的配置方向。

在此基础上,PDK81301 系列可提供多种芯数组合方案,如 2×0.6+2×2×0.15、2×1.5、4×0.5、2×4+2×2×0.5、3×2.5+8SMF 等规格;网络组可选用 STP CAT6、UTP CAT5E 等结构;抗拉等级可按需配置 50KG、250KG、400KG、600KG 等档次;光纤单元可选单模或多模。具体结构、外径、护套颜色、印字内容与抗拉要求,均可在订货时与湃德电缆技术人员沟通后确定;本说明未列出的参数,以最终确认的规格书为准。
