水下的用电与通信往往需要同一根电缆同时承担，本款水密电缆正是为此设计的电力与数据复合结构：缆内包含 14AWG 与 12AWG 两档电力线芯用于供电，另含 4 对 24AWG 非屏蔽双绞线用于数据与信号传输，整缆经绞合成缆、缝隙填实、包带绕包与挤出外护套成型，面向长期潮湿、可能浸水的工况使用。

产品概述与用途定位

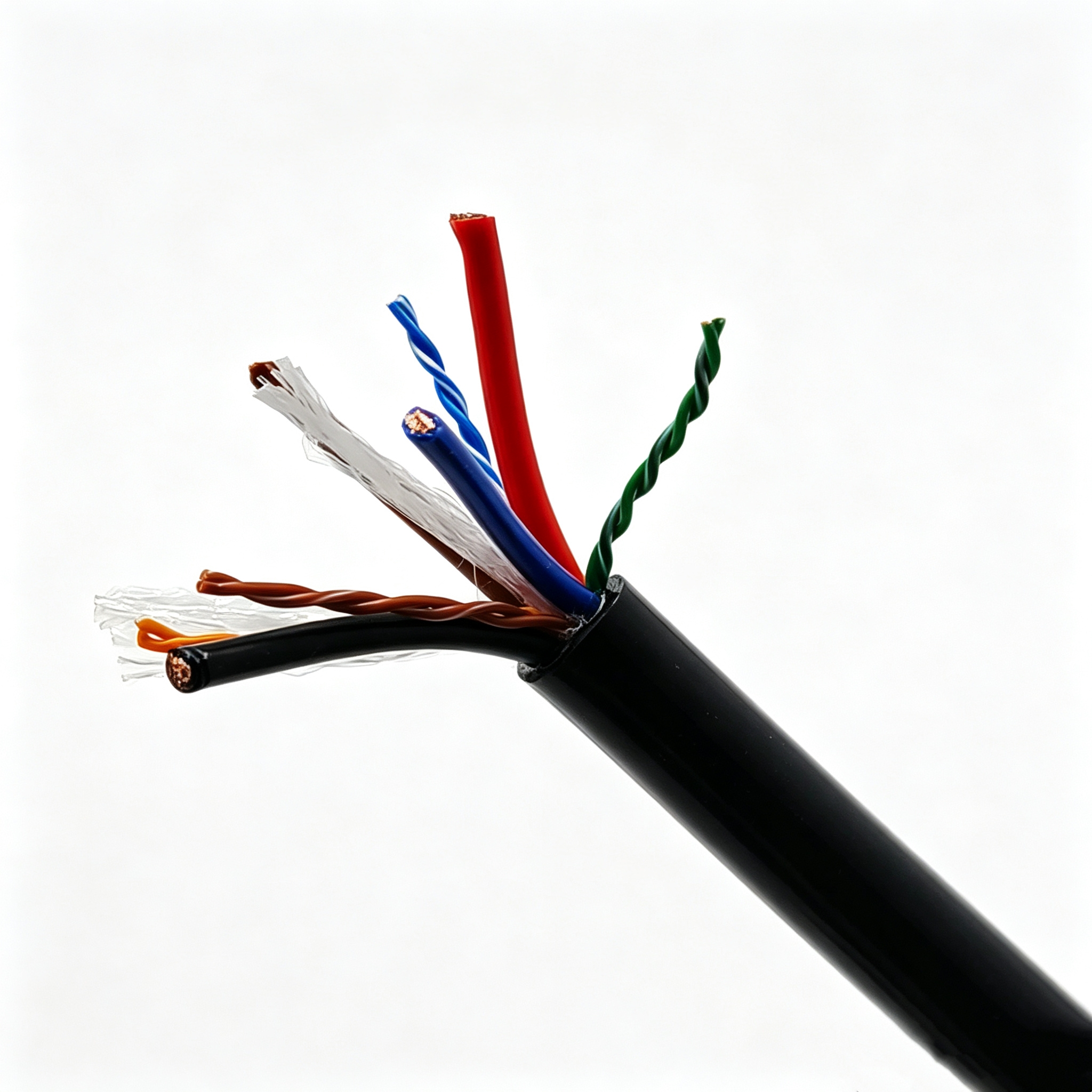

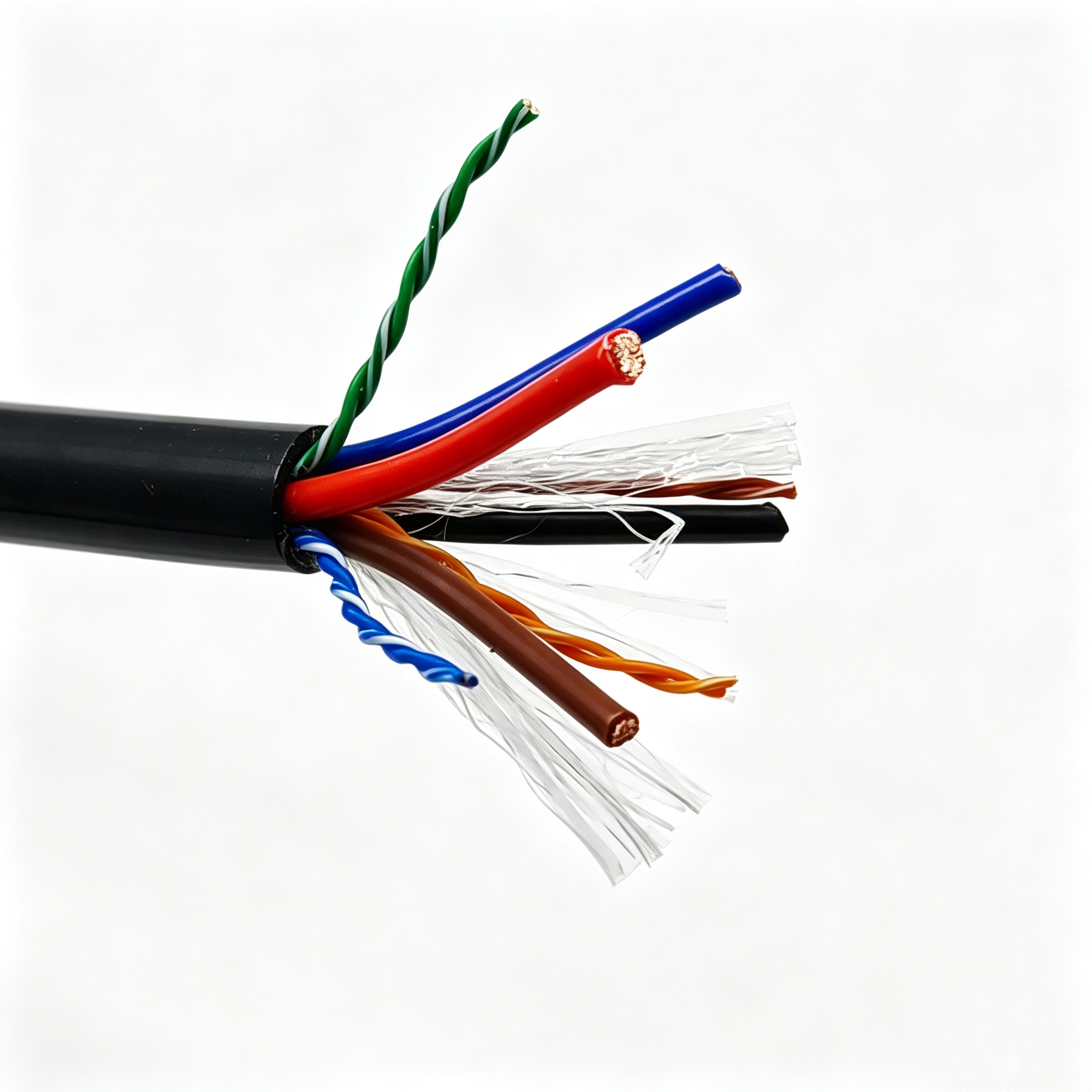

这根电缆的组成可以按“电力线芯—数据单元—成缆与填充—外护套”四个层次来理解。电力部分包含 14AWG 与 12AWG 两组线芯，用于向设备供电；数据部分为 4 对 24AWG 非屏蔽双绞线，用于传输控制信号与数据。两类单元一并绞合成缆，因此同一根电缆即可完成原本需要两根电缆分别承担的供电与通信功能，减少布线根数、接头数量与整体重量。整缆成品外径为 11.8±0.3mm，结构紧凑，便于在空间受限的水下设备上布置。

结构与材料

### 导体

14AWG 电力线芯导体采用裸铜单丝绞合结构，规格为 66/0.2mm，标称截面 2.08mm²，左向绞合，绞合节距 33mm，绞合外径约 1.87mm。12AWG 电力线芯导体同样为裸铜绞合，规格为 105/0.2mm，标称截面 3.31mm²，左向绞合，绞合节距 43mm，绞合外径约 2.36mm。两者均以裸铜作为导体材料，绞合节距在导电能力与柔韧性之间取平衡：节距越短，线芯越柔软，但绞合工序的难度与成本相应上升。

### 绝缘

14AWG 线芯挤包 PE 绝缘，绝缘线芯外径 2.8mm，绝缘厚度 0.47mm，线芯识别颜色为棕、蓝；12AWG 线芯同样采用 PE 绝缘，绝缘线芯外径 3.3mm，绝缘厚度 0.47mm，识别颜色为红、黑。PE 绝缘介电损耗较低、绝缘电阻稳定，是电力传输线芯常用的绝缘材料，也便于在潮湿环境下维持绝缘性能的稳定；同一根电缆内两档线芯用不同颜色区分，便于端部处理与接线核对。

### 数据单元

数据部分为 4 对 7/0.2mm 双绞线，每对由两根 0.2mm 铜丝绞合而成，四对线对的颜色分别为橙/橙白、蓝/蓝白、绿/绿白、棕/棕白，按 UTP 非屏蔽结构布置。双绞的作用是利用两根导线的对称绞合抵消部分外来干扰，在有限空间内传输控制与监测信号。若项目现场电磁环境较复杂，或对信号完整性要求更高，可与供方沟通在数据单元外增加屏蔽层、调整线对绞距的定制方案。

### 成缆与填充

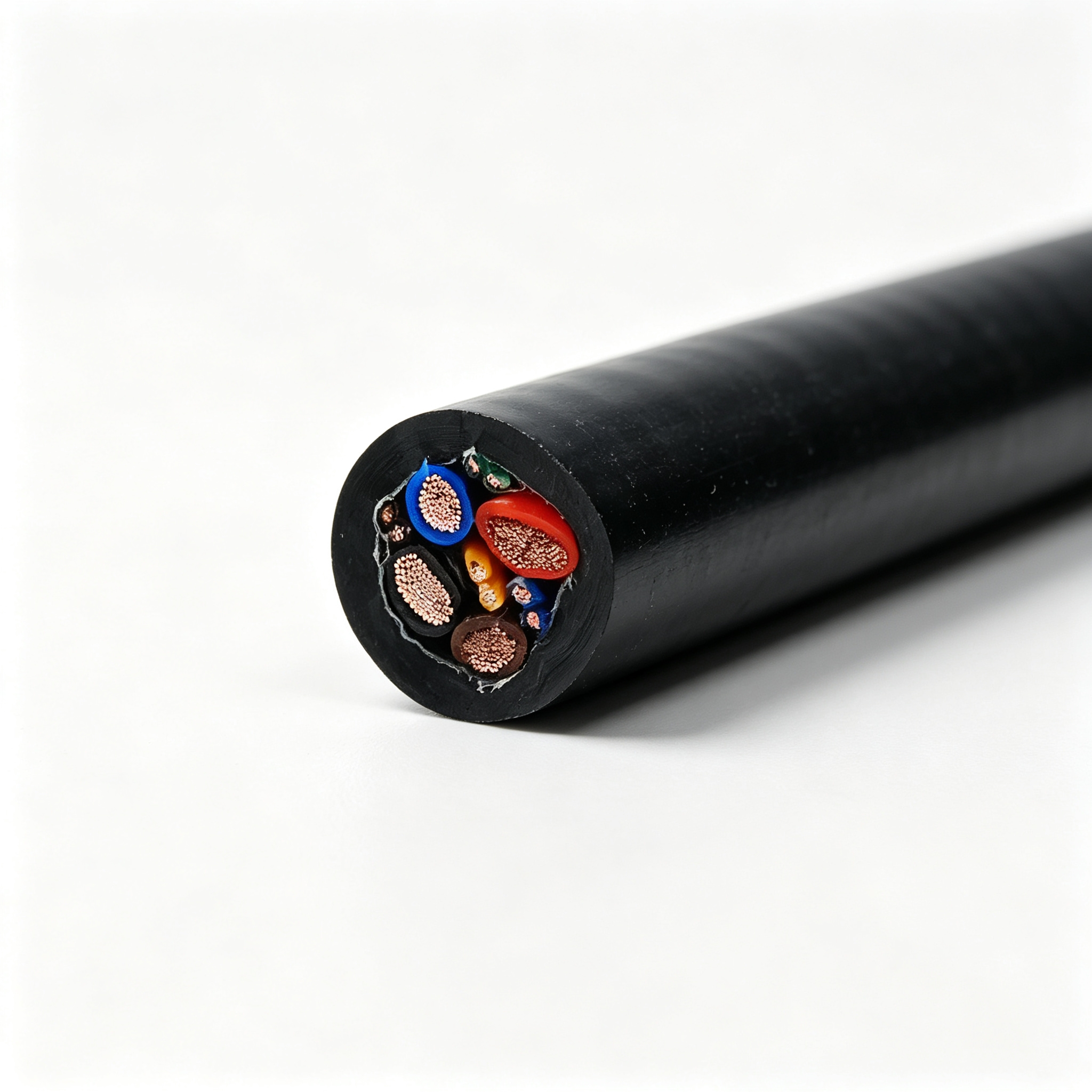

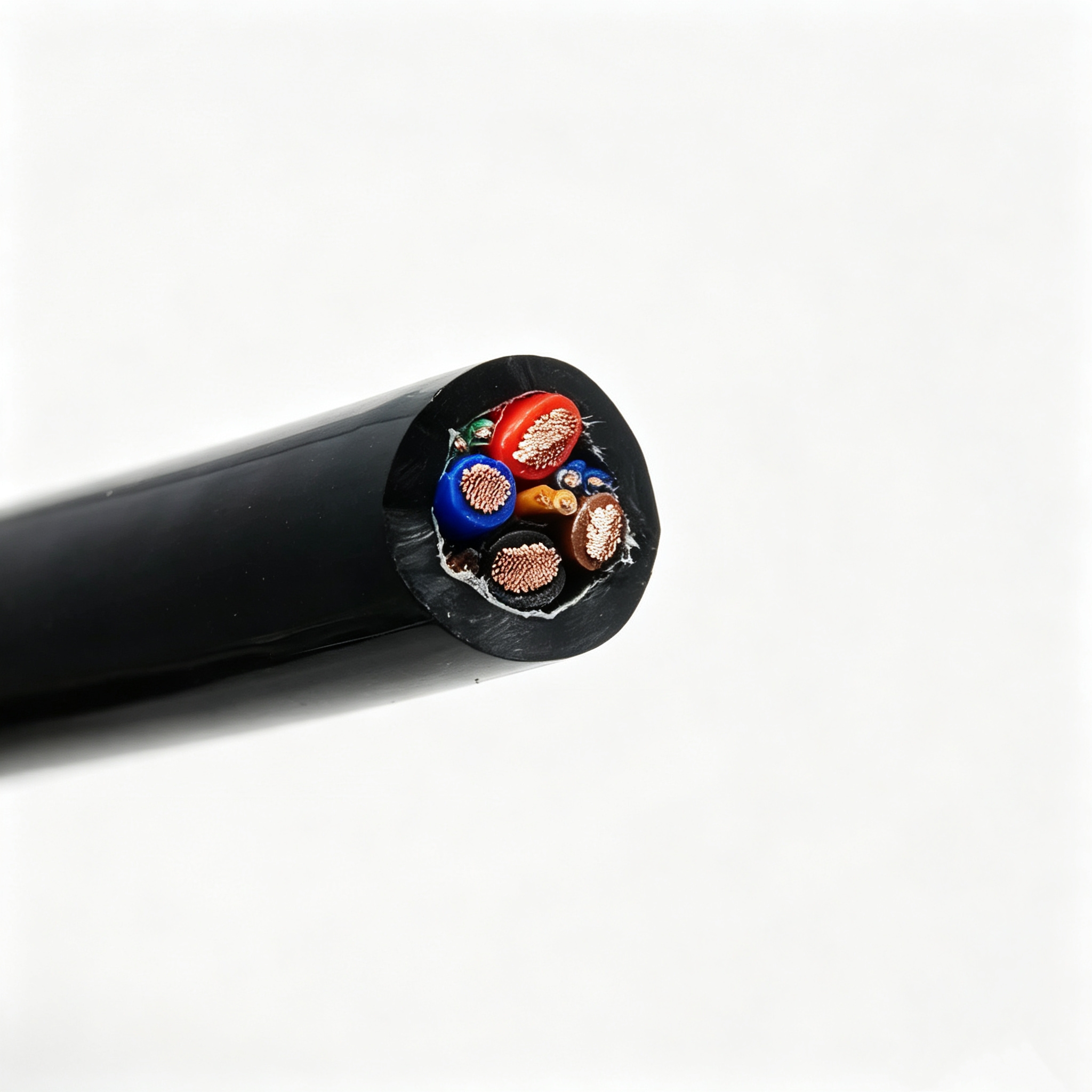

四对数据单元与两组电力线芯一并左向绞合成缆，成缆节距 170mm，成缆外径 8.6±0.5mm。缆芯缝隙采用 PP 透明填充条填实，使成缆断面圆整、各单元受力均匀，避免线芯在收放与反复弯曲过程中相互挤压而变形；成缆外绕包无纺布包带，用于固定缆芯形状，并在外护套挤包时起隔离与缓冲作用。

### 外护套

外护套采用黑色 TPU 材料，以挤压方式包覆，护套厚度 1.7mm，成品外径 11.8±0.3mm。TPU 兼具良好的柔韧性与耐磨、耐水解性能，护套整体挤出成型、无纵向接缝，配合缆芯缝隙填实与包带结构，有利于减缓水沿电缆纵向渗透的通道。需要说明的是，具体的耐水压等级与允许浸水深度须结合使用水深、收放方式和连接器密封方案确定，以双方确认的规格文件为准。

关键特性

• 电力与信号同缆：14AWG、12AWG 两档电力线芯与 4 对数据线芯一并成缆，一次布线即可同时满足供电与通信需求。
• 结构圆整、受力均匀：PP 透明填充条填实缆芯缝隙，成缆断面稳定，收放与弯曲时不易出现线芯错位。
• 护套整体成型：黑色 TPU 挤压护套无纵向接缝，耐磨、耐水解，适应潮湿与浸水工况。
• 尺寸明确、便于配套：成品外径 11.8±0.3mm，便于选择水密连接器、密封件与收放机构。
• 结构可调整：数据单元是否加屏蔽、护套材料与颜色、线芯颜色与长度等，均可按项目要求沟通确定。

电气与机械性能

电气方面，本缆以裸铜绞合导体配合 PE 绝缘的电力线芯承担供电传输，数据部分以 4 对 UTP 传输信号；额定电压、绝缘电阻、耐压试验等具体电气指标需结合使用场景经双方确认，本缆不以固定数值对外承诺。机械方面，成缆外径 8.6±0.5mm、成品外径 11.8±0.3mm、护套厚度 1.7mm，导体绞合节距 33mm 与 43mm、成缆节距 170mm，这些结构参数共同决定了电缆的柔软程度与抗拉、抗压表现。若实际使用中存在较大的收放拉力或高频次反复弯曲，可在缆芯中增加抗拉元件、调整绞合与成缆节距或适当加厚护套，具体方案以双方确认的规格文件为准。

典型应用场景

• 水下观测设备与传感网络的供电与数据回传；
• 水下机器人、遥控潜水器等装备的电力与信号复合传输；
• 海洋工程、水利与水产养殖场景中的浸水布线；
• 船用、码头及长期潮湿环境中的供电与通信一体布线；
• 需要减少布线根数、简化接头的水下或岸边设备连接。

选型与定制提示

选型时建议先明确三个前提：一是用电设备的功率与电流需求，据此确认 14AWG 与 12AWG 线芯的配置是否需要调整；二是数据侧的速率与抗干扰要求，据此判断是否需要在双绞单元外增加屏蔽；三是使用水深与收放方式，据此确认护套材料、密封方案以及是否需要抗拉加强件。对安装空间紧张或需要频繁收放的场合，可优先考虑在当前结构基础上减小节距、优化填充，以提升柔软度；对固定敷设的场合，则可适当强化护套与抗拉结构。以上调整均可按项目沟通确定，最终规格与性能指标以双方确认的规格文件为准。

欢迎就水密电力与数据复合电缆的结构、材料与配套方案与湃德电缆（PAIDE）进一步沟通，我们将根据实际工况提供匹配的选型与定制建议。
