水密光电复合电缆 水密电缆 2×14AWG+STP CAT5No.09

产品概述

水密电缆 2×14AWG+STP CAT5 把供电线芯与屏蔽双绞网线复合在同一护套之内，一根缆同时承担电力传输与以太网数据回传，可减少水下设备的穿舱孔、接插件和布线数量。缆芯按水密要求设计：成缆缝隙以填充材料填实，无纺布包覆后再以挤压方式包覆外护套，使缆体在浸水环境下保持稳定的圆整截面。供电回路与网线各自的导体、绝缘与屏蔽按不同用途分别设计，再统一成缆，兼顾电力传输的载流能力与网线信号传输所需的结构稳定性。这一结构适合需要长期或反复浸水、同时要求供电与网络通信的场合，例如水下机器人与水下作业装备、海洋观测与水文监测设备、水下摄像与照明系统、水池与试验台架的供电及信号连接等。

结构与材料

• 导体：裸铜丝绞合，66/0.2
• 网线导体：裸铜丝绞合，7/0.2
• 绝缘：PE，厚 0.4mm
• 外护套：TPU，厚 1.5mm，黑色

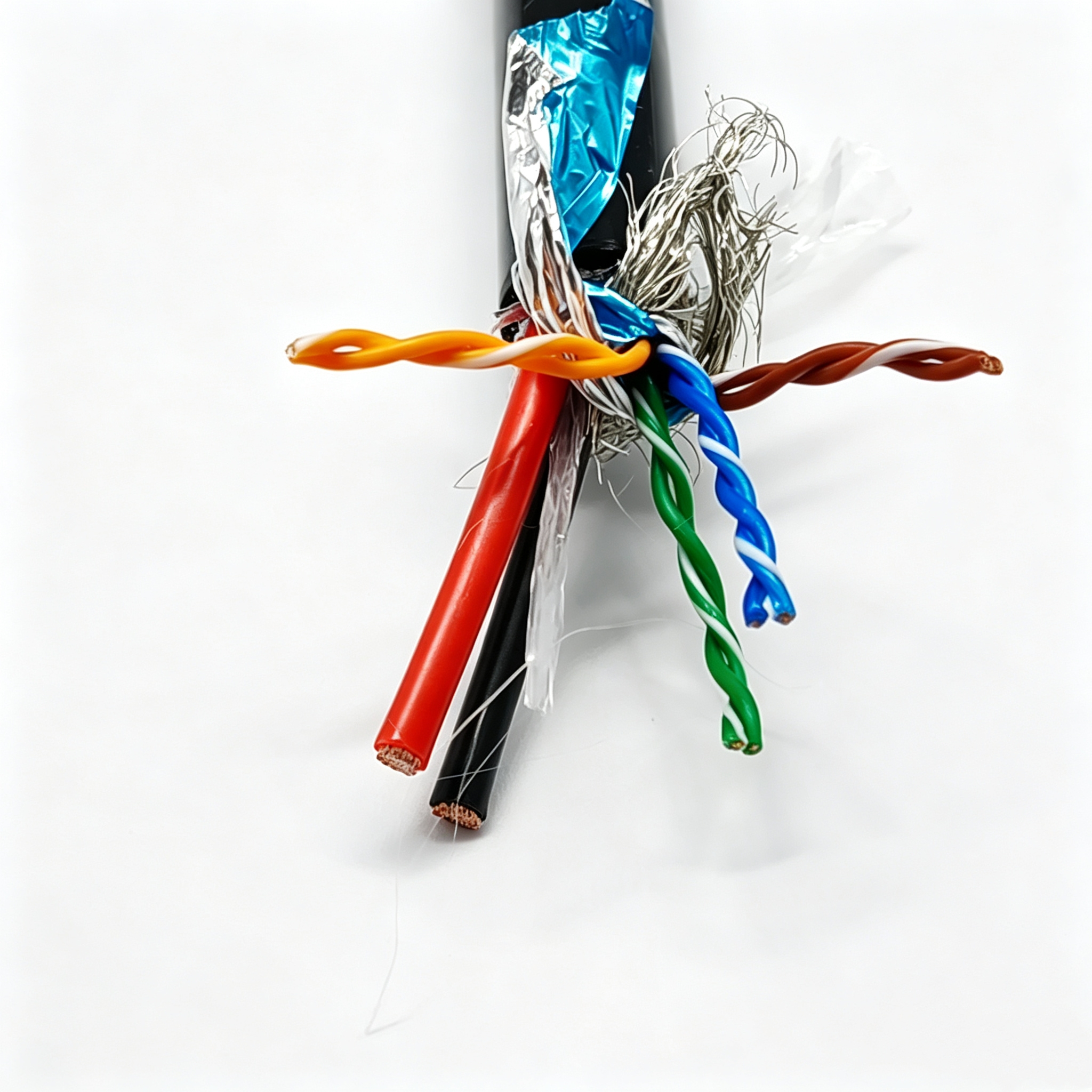

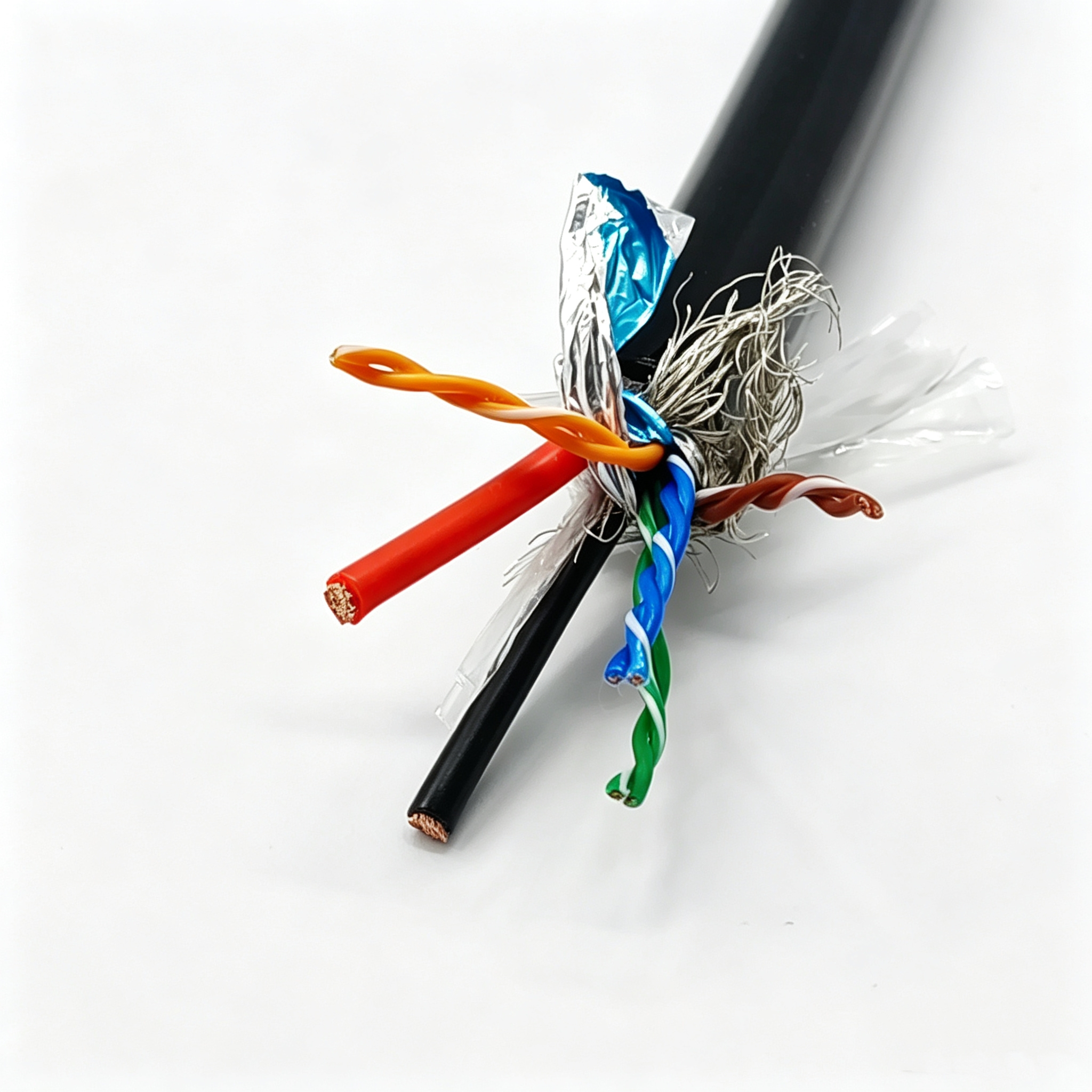

供电部分为两芯结构，单芯标称截面 2.08mm²，绝缘采用 PE 材料，绝缘外径 2.8mm，两芯以红、黑两色区分极性，便于接线与检修时快速识别。两根绝缘线芯与网线一同绞合成缆，依靠成缆结构与填充材料保持相对位置固定，避免使用中线芯松散移位。

网线部分由 4 对双绞线组成，芯线导体标称截面 0.2mm²（24AWG）。四对线芯按蓝／白蓝、橙／白橙、绿／白绿、棕／白棕的颜色组合配对，各对分别控制绞合，借助不同的绞合方式降低线对之间的串扰。对绞结构本身也是抑制共模干扰的基础，四对线芯按既定次序排列，使网线在复合缆内仍能保持稳定的传输条件。

绞对完成后进行屏蔽处理：先以铝箔绕包，绕包时金属面朝外，再用镀锡丝编织覆盖，编织规格为 8/0.1、、编织密度 80%，最外层加绕聚酯带作隔离与固定，形成铝箔加编织的双层屏蔽体系。铝箔主要阻挡高频干扰，编织层则提供更低的接地电阻与更好的机械保护，同时也约束缆芯形态，便于后续成缆工序保持圆整。

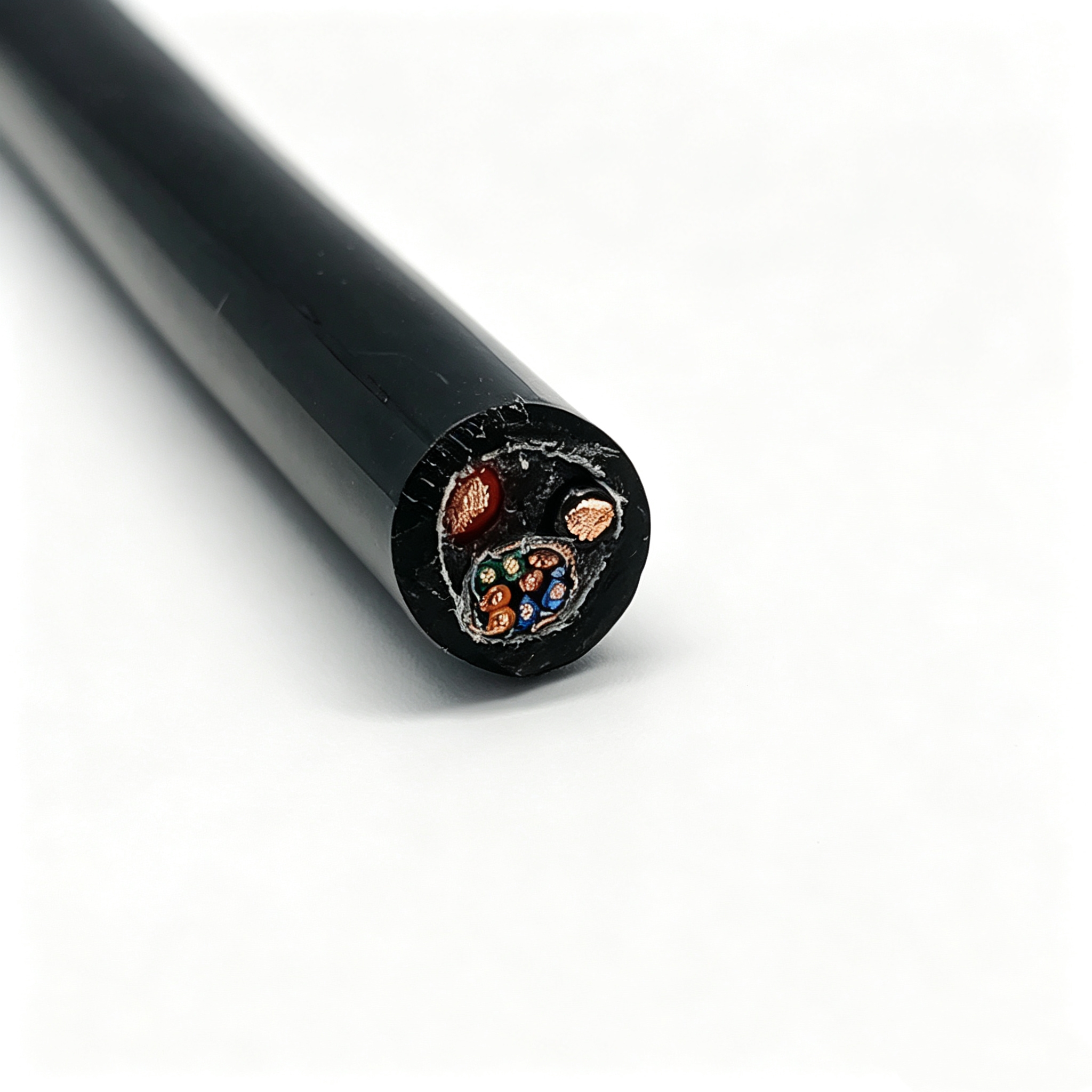

屏蔽网线与两根供电线芯一同成缆，成缆外径 7.8±0.3mm；成缆缝隙间以 PP 填芯填充，外层包覆无纺布，使缆芯受力均匀并减少水沿缆芯间隙纵向渗入的通道。最外层为挤压成型的 TPU 护套，成品外径 10.8±0.3mm，护套与内部缆芯贴合紧密，使整根缆在收放、拖曳过程中不易出现护套与缆芯分离。

关键特性

• 供电与数据一体：同一根缆完成电力与以太网信号传输，减少穿舱与插接环节
• 双重屏蔽：铝箔绕包与镀锡丝编织叠加，对电磁干扰有较好的抑制能力
• 纵向阻水结构：成缆缝隙填实、无纺布包覆并配合挤压护套，阻挡水沿缆芯间隙渗透
• 护套性能：TPU 材料耐磨、耐油，适应水下拖曳与反复收放
• 柔韧易敷设：多股绞合导体与弹性护套使缆体易于弯曲、盘绕与布置
• 结构紧凑：电力与网线共用一根缆与一套护套，便于在设备狭小空间内布线

电气与机械性能

• 电气指标：额定电压、耐压与绝缘电阻等按项目要求确定，以双方确认的规格文件为准
• 导体：多股细铜丝绞合，弯曲性能好，适合反复收放与较小半径盘绕
• 屏蔽连续性：铝箔与编织层共同构成屏蔽回路，减少外部电磁干扰对网线信号的影响
• 屏蔽与抗拉：镀锡丝编织层在屏蔽的同时承受部分牵引力，保护网线在敷设时不被拉伤
• 水密性：依靠缝隙填充与挤压护套形成的整体结构保持水密，接头与终端处理方式需与缆体结构匹配
• 环境适应性：使用温度范围与最小弯曲半径以双方确认的规格文件为准

典型应用场景

• 水下机器人与水下作业装备的供电与数据链路
• 海洋观测、水文监测与水下传感器网络的数据回传
• 水下摄像、照明与检测设备的电力与网络连接
• 水池试验台架、水下测试装置的复合布线
• 其它需要同时供电与以太网通信、并要求缆体耐水浸的场合

选型与定制提示

• 可按项目调整供电线芯截面与芯数、网线对数与屏蔽方式、护套材料与颜色、成品外径与长度
• 缆芯排列方式、屏蔽结构与外观颜色等，可根据安装空间与使用环境讨论确定
• 有更高抗拉或抗扭要求时，可结合敷设方式评估是否需要增加加强结构
• 需要配套水下连接器、接头或终端处理时，建议先确认连接方式与适配尺寸，以双方确认的规格文件为准
• 提供使用环境、敷设方式、电气与机械要求，可据此评估合适的规格方案
