产品概述
这款水密光电复合电缆采用 TS 与 ATS 组合的多线组结构，把动力馈电与数据信号传输集中在一根缆体内，面向需要长期在水下或潮湿环境中工作的设备。与水面设备常见的分体布线相比，复合缆减少了线束与接插件的数量，收放机构更简单，穿舱处的密封点也随之减少，适合在绞车、导缆轮与密封件之间反复收放的工况。
从设计取向看，这类电缆需要同时兼顾三件事：动力线组与信号线组之间不能相互干扰；缆体在反复卷绕、弯曲之后仍要保持断面圆整、线组不松散；最外层要能承受与结构件、导缆装置之间的持续摩擦。本条产品的结构正是围绕这三点展开的，动力线芯与数据线芯分线组布置，屏蔽、填充、包带与铠装逐层叠加。

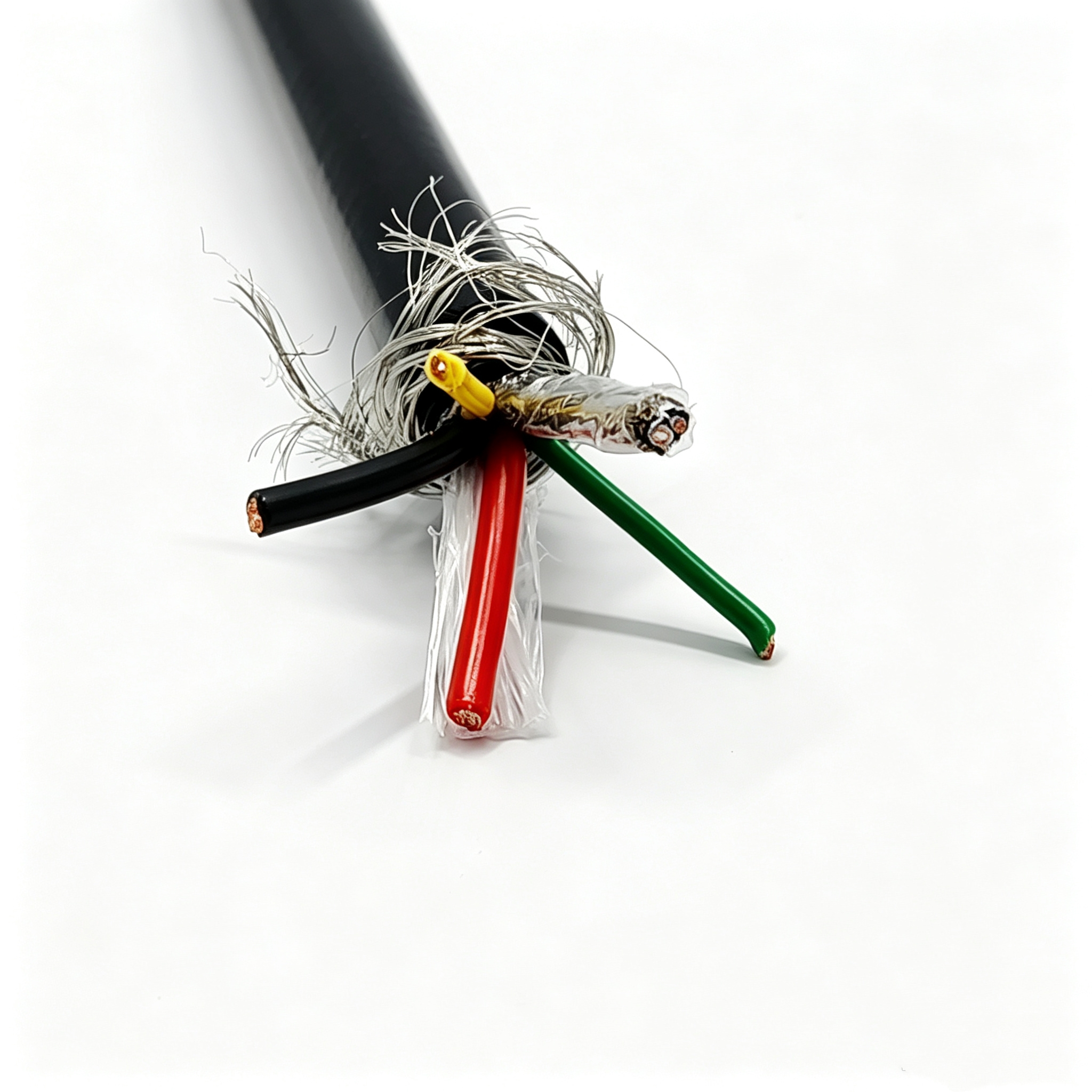

结构与材料
- 导体：裸铜丝绞合，79/0.2（2.5mm²）、31/0.2（1.0mm²）、28/0.15（0.5mm²）。
- 导体绞合外径：三种截面分别约为 2.05mm、1.29mm 与 0.91mm。
- 绝缘：PE，厚 0.57 / 0.4 / 0.34mm，对应绝缘外径依次约为 3.1mm、2.1mm 与 1.6mm。
- 线序与颜色：两组动力线芯分别使用黑、红与绿、黄绝缘，数据线对为蓝、白两色，便于两端对号接线。

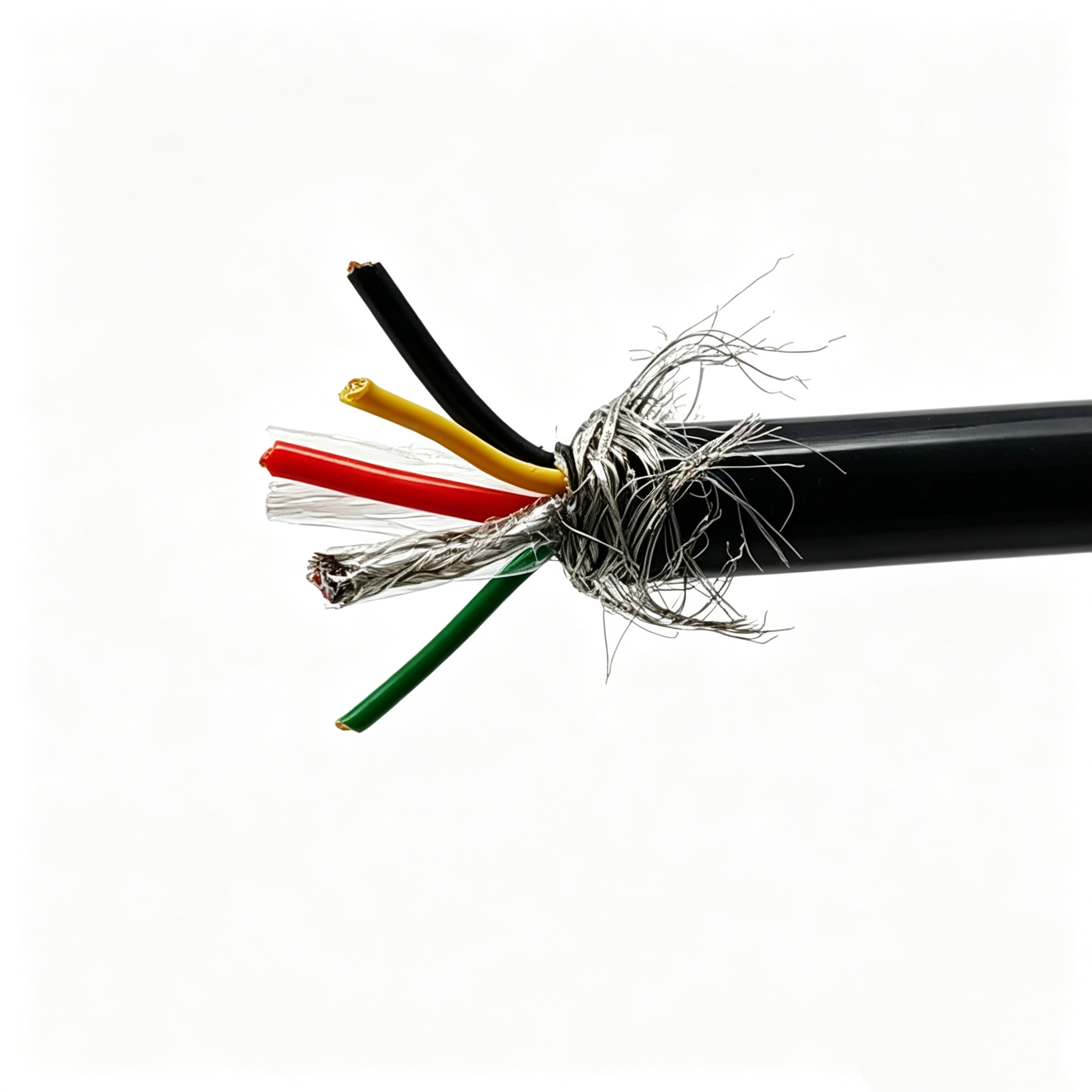

- 数据线组：蓝白两芯先对绞成对，外面依次包覆铝箔、镀锡铜丝编织层与聚酯带，形成连续的屏蔽与包带结构。

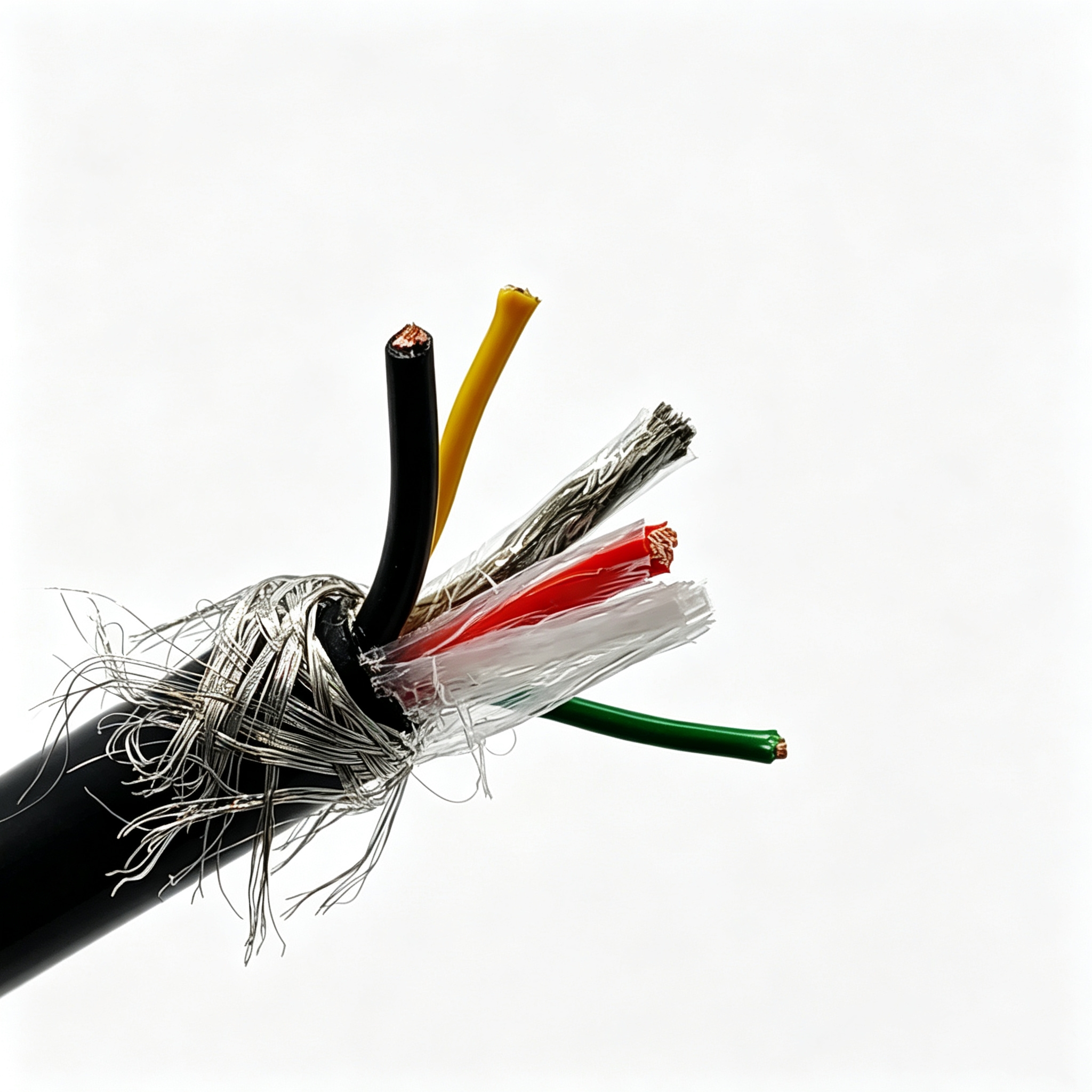

- 成缆：各线组绞合成缆，缆芯缝隙用透明 PP 绳填充，外包无纺布扎紧，成缆外径约 7.4mm。
- 内层防护：成缆外编织镀锡铜丝层，单丝 10/0.1，16 锭，覆盖率约 80%；绕包无纺布后挤包黑色 TPU 内护套，厚度 1.0mm，该层外径为 9.8±0.3mm。

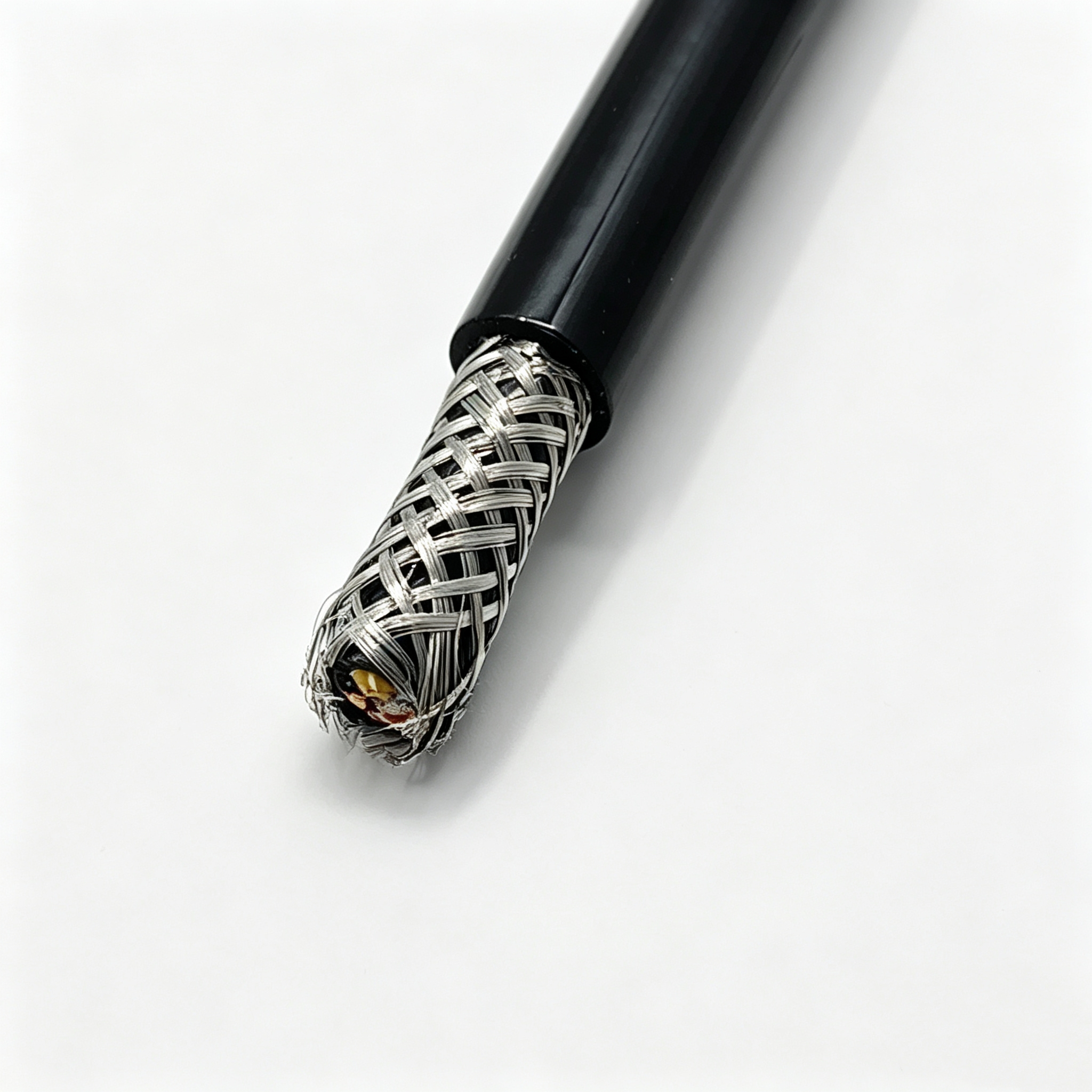

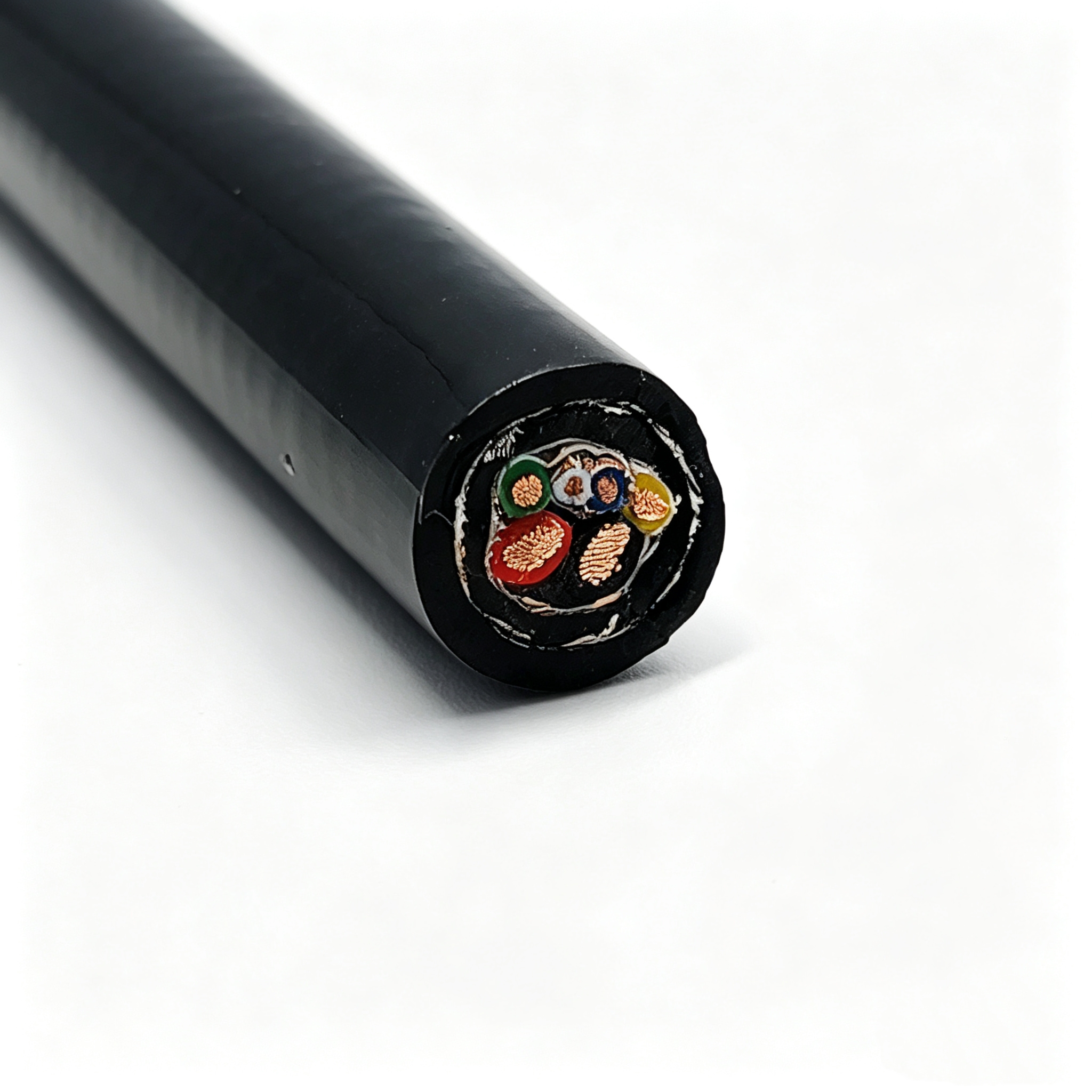

- 外层铠装：内护套外再编织一层 304 不锈钢丝，单丝规格与锭数同内层，构成抗切割的机械保护层，随后绕包无纺布隔离。
- 外护套：TPU，厚 1.5mm，黑色，挤包成型，成品外径 13.2±0.5mm。
关键特性
- 动力与信号同缆敷设：一次布线同时解决供电与通信，减少外置线束与接插件，舱体密封点相应减少。
- 数据通道双重屏蔽：数据线对采用铝箔加镀锡铜丝编织的复合屏蔽，外包聚酯带完整覆盖，有助于抑制外部电磁干扰对信号的影响。
- 双护套加双层铠装：内护套提供绝缘与阻水基础，外层不锈钢丝编织承担抗磨损、抗切割与抗拉的机械任务，两层分工明确，适用于有机械刮擦风险的敷设路径。
- 结构稳定性：缆芯以 PP 绳填实并逐层绕包无纺布，成缆断面圆整，反复卷绕收放后不易出现线组错位与松散。
- 外护套适应性：TPU 护套具备耐油、耐磨、耐水解与一定的低温柔韧性，在潮湿、浸水与含油污的环境中能保持表面完整。
- 收放可靠性：填充与包带抑制了线组之间的相对滑移，反复收放时护套不易起鼓，屏蔽层与铠装层也不易被拉断或错位。
电气与机械性能
额定电压、长期工作温度、最小弯曲半径与允许拉伸载荷等指标，与水深、敷设方式、收放频次以及端头处理方式直接相关，需结合具体工况确定；整根电缆以裸铜作为导电主体，配合 PE 绝缘，具备稳定的电气基础，机械侧则由填充结构、无纺布包带与双层金属编织共同承担。
典型应用场景
本条结构适用于需要在同一条路径上完成供电与数据回传的水下设备。敷设时整缆由绞车或收放机构带动，端头进入密封舱体，因此对缆体的圆整度、抗扭性能与护套耐磨性要求较高，对屏蔽的连续性也有要求。
- 水下机器人及各类水下作业平台的供电与信号回传；
- 水下摄像、照明与传感设备的电源与数据线路；
- 需要频繁收放的水下绞车与导缆机构用缆；
- 水面设备与水下设备之间的复合连接；
- 潮湿、浸水或含油污环境中的移动敷缆场合。
选型与定制提示
- 线组数量与截面组合可按项目需要调整，动力线芯与数据线芯的搭配方式可重新安排；
- 屏蔽形式可选铝箔、编织或复合形式，铠装层数与材质可按机械防护等级确定；
- 护套颜色、外径余量与卷装长度可按收放设备及穿舱部位的要求确定；
- 端头处理与密封方式建议在整缆方案确定时一并考虑，避免现场装配损伤屏蔽层与铠装层。
以上为通用结构说明，具体参数、检验项目与验收方式以双方确认的规格文件为准。
