产品概述

PDK71602-19×0.75 是湃德电缆（PAIDE）为工业自动化设备中需要持续往复移动的布线场合开发的拖链电缆，归属于高柔性移动电缆系列。该规格由十九根截面为 0.75 平方毫米的芯线绞合而成，配合聚氨酯外护套，适合在拖链、滑行轨道、机械手臂关节等运动机构中承担控制信号与电力传输。与固定敷设的普通电缆不同，它在结构上采用更细的单丝直径与更合理的绞合节距，使电缆在反复弯曲时各层之间能够相互滑移，从而延缓导体疲劳断裂、延长在线使用寿命。整根电缆按 GB/T5023-2008 组织生产，适用于一般工业环境下的连续移动安装。

结构与材料

导体采用裸铜丝，单芯由 95 根直径 0.1 毫米的细铜丝同心绞合，绞合外径约 1.12 毫米。细丝束绞结构使导体在弯曲时的应力分布更加均匀，这是拖链电缆获得高柔韧性的基础。

绝缘层挤出在导体外部，平均厚度 0.34 毫米，最薄点 0.29 毫米，单芯绝缘外径 1.8±0.2 毫米，材料选用适应移动工况的汽车级绝缘料，兼顾柔韧与耐磨。芯线以颜色区分：蓝色、黑色、红色、绿色各四芯，黄色三芯，便于现场按顺序接线与排查故障。

成缆时芯线之间加入填充条，使缆芯保持圆整、受力均衡，避免在弯曲过程中出现芯线错位。外护套为黑色聚氨酯（PUR），平均厚度 1.5 毫米，最薄点 1.3 毫米，成品外径 14.7±0.3 毫米。聚氨酯材质具有较好的耐磨、耐油和抗撕裂性能，在机械加工车间的油污环境中不易开裂或溶胀，这也是该系列常被用于机床与自动化产线的原因之一。

关键特性

移动性能方面，电缆最小弯曲半径为 7D，即七倍电缆外径，对应本规格约为 103 毫米。安装时建议留出足够余量，实际弯曲半径不得低于该值，否则会加速护套磨损与导体损伤。

温度适应性为 -30℃ 至 +105℃，覆盖多数室内工业环境；低温下护套仍能保持一定柔性，高温下不易软化变形。

额定电压为 300/500V，可满足常规控制回路与中小功率动力回路的供电需求。

耐油与耐磨性能由聚氨酯护套提供，适合机床切削液、润滑油飞溅以及存在机械摩擦的场合。护套同时具备一定的抗紫外与抗水解能力，可在潮湿车间中长期使用。

电气性能

20℃ 时导体最大直流电阻为 25Ω/km，较低的导体电阻有利于降低长距离传输时的线路压降与发热。成品电缆按规定印字，包含品牌名称、网站、规格、生产日期与计米标识，便于追查长度与批次。用户可根据实际回路长度与负载电流核算压降，必要时选用更大截面的规格。

同系列常见规格

PDK71602 系列除十九芯 0.75 平方毫米外，还提供多种芯数与截面组合，供不同点数与电流等级的控制系统选用：

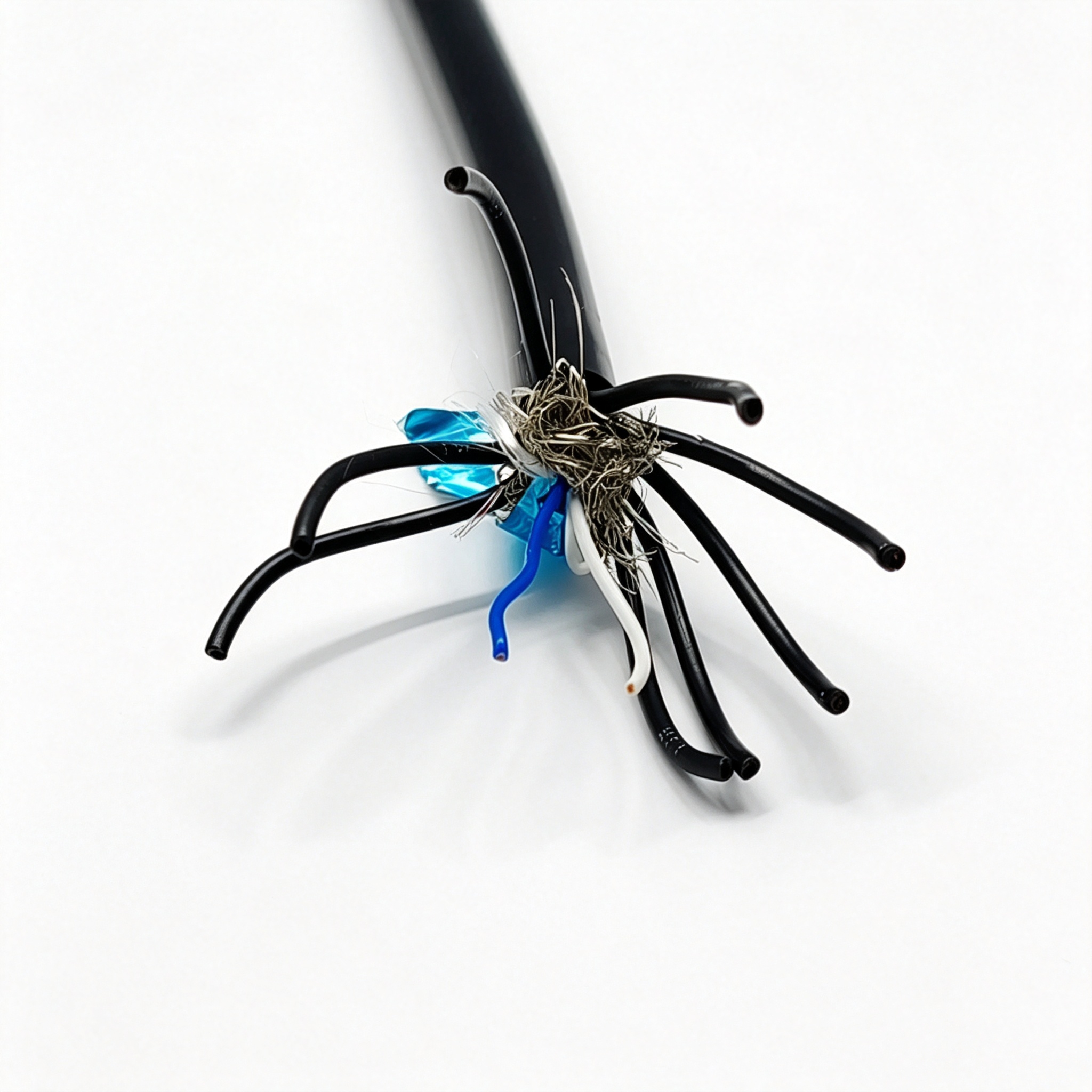

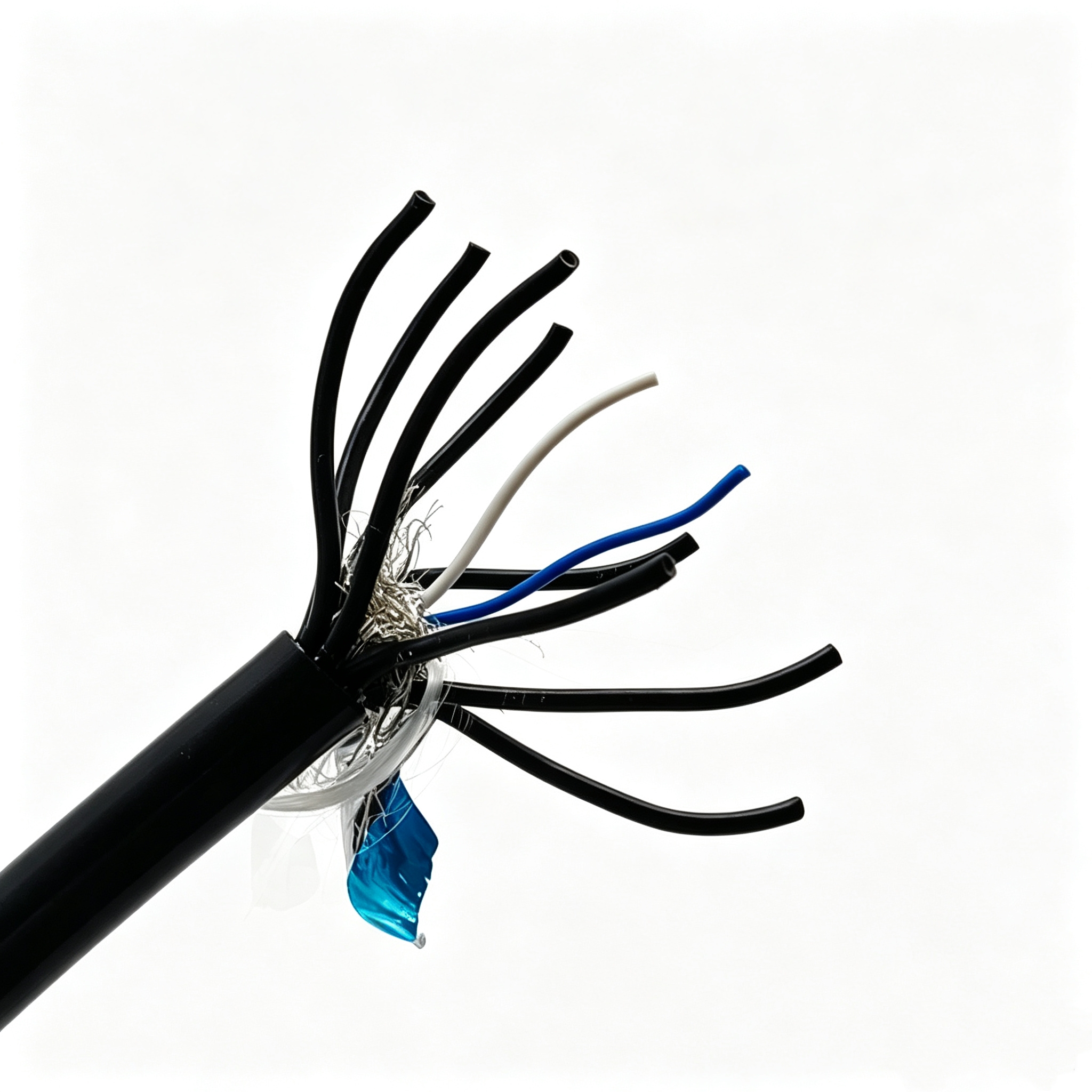

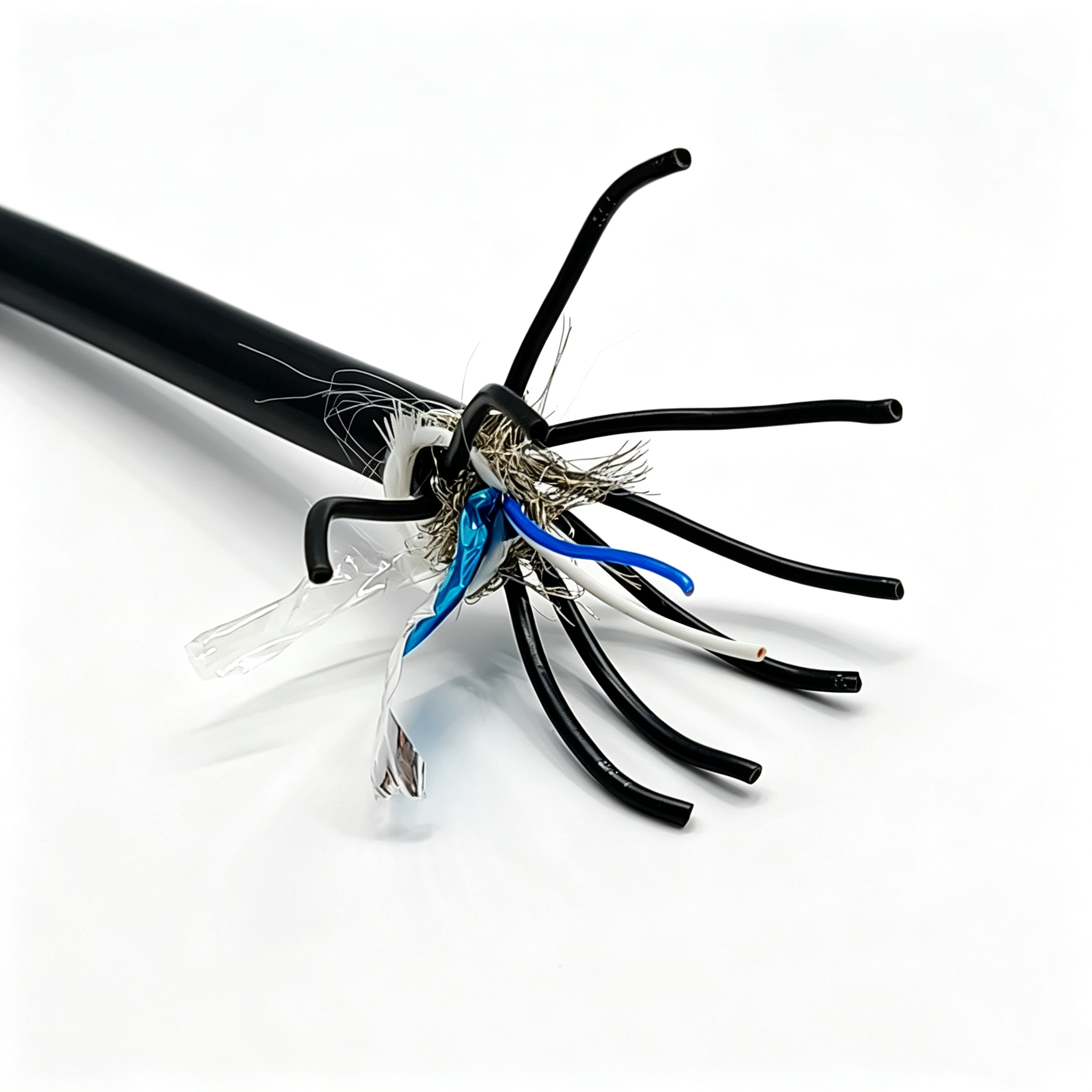

其中 PDK71602-1×2×22AWG ATDS 为带屏蔽结构，导体采用镀锡铜，绝缘为 PE，屏蔽由铝箔、排流线与镀锡铜丝编织共同构成，护套为紫色聚氨酯，20℃ 时该规格导体最大直流电阻为 54.4Ω/km，适用于对电磁干扰较敏感的传感器与信号回路。另有 PDK71602 TS 1×2×0.25+0.25+2×0.75 规格，成品外径 8.0±0.4 毫米，额定温度区间为 -35℃ 至 +105℃，可满足温度更低的使用环境。

典型应用场景

• 数控机床、加工中心的拖链走线，连接驱动器、编码器与限位开关。
• 工业机器人本体与关节部位的往复弯折布线。
• 自动化装配线、物流输送设备的移动小车与滑台。
• 木工机械、包装机械等存在油污与粉尘的车间环境。
• 需要同时传输动力与控制信号的多芯回路。
• 需要频繁启停、往复行程较长的专用设备。

定制与选购提示

选购时先确认三个要素：芯数与导体截面、使用环境的温度区间与接触介质、以及移动方式（拖链往复、扭转还是卷绕）。若工况存在较强电磁干扰，可选择带铝箔与编织复合屏蔽的型号；若环境温度长期低于 -30℃，建议选用 PDK71602 TS 一类低温规格；若安装空间受限，则需核算最小弯曲半径与允许外径。

对于特殊芯数、截面组合、护套颜色以及印字内容，湃德电缆可按需提供定制，具体参数以双方确认的规格书为准。敷设时应注意避免电缆在拖链中相互缠绕，建议使用分隔片将动力线与信号线分腔布置，并保持电缆在拖链内的自由活动余量，不承受额外拉力。定期检查拖链内电缆的排列与磨损情况，有助于提前发现隐患、延长整机运行周期。
