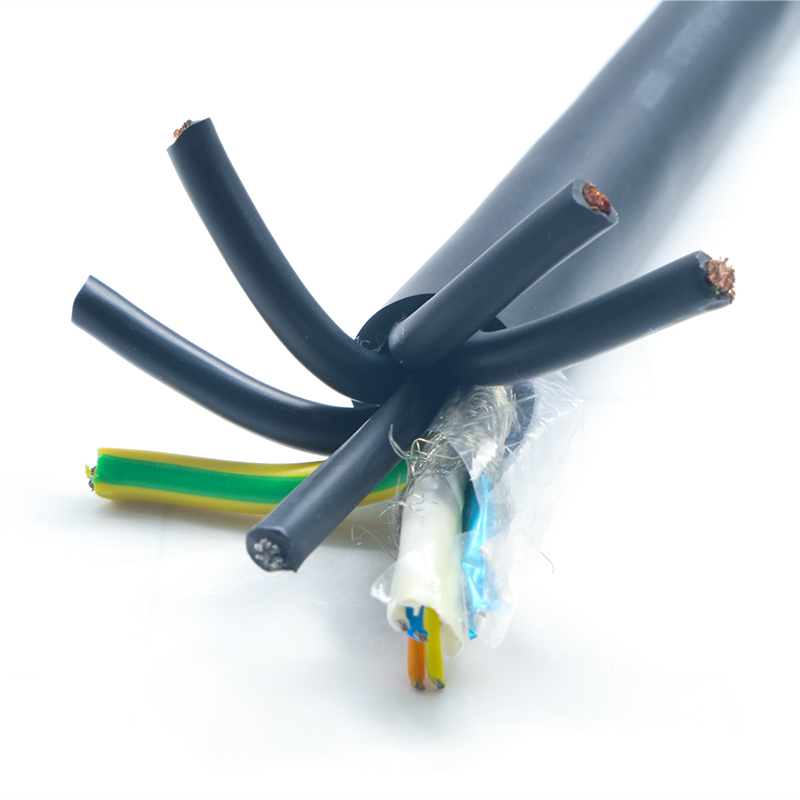

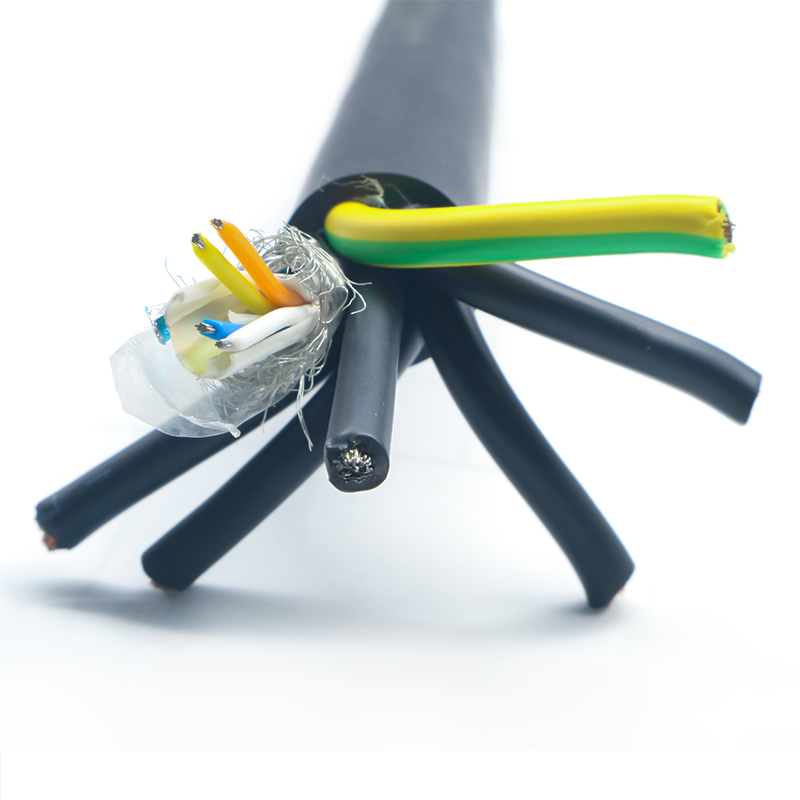

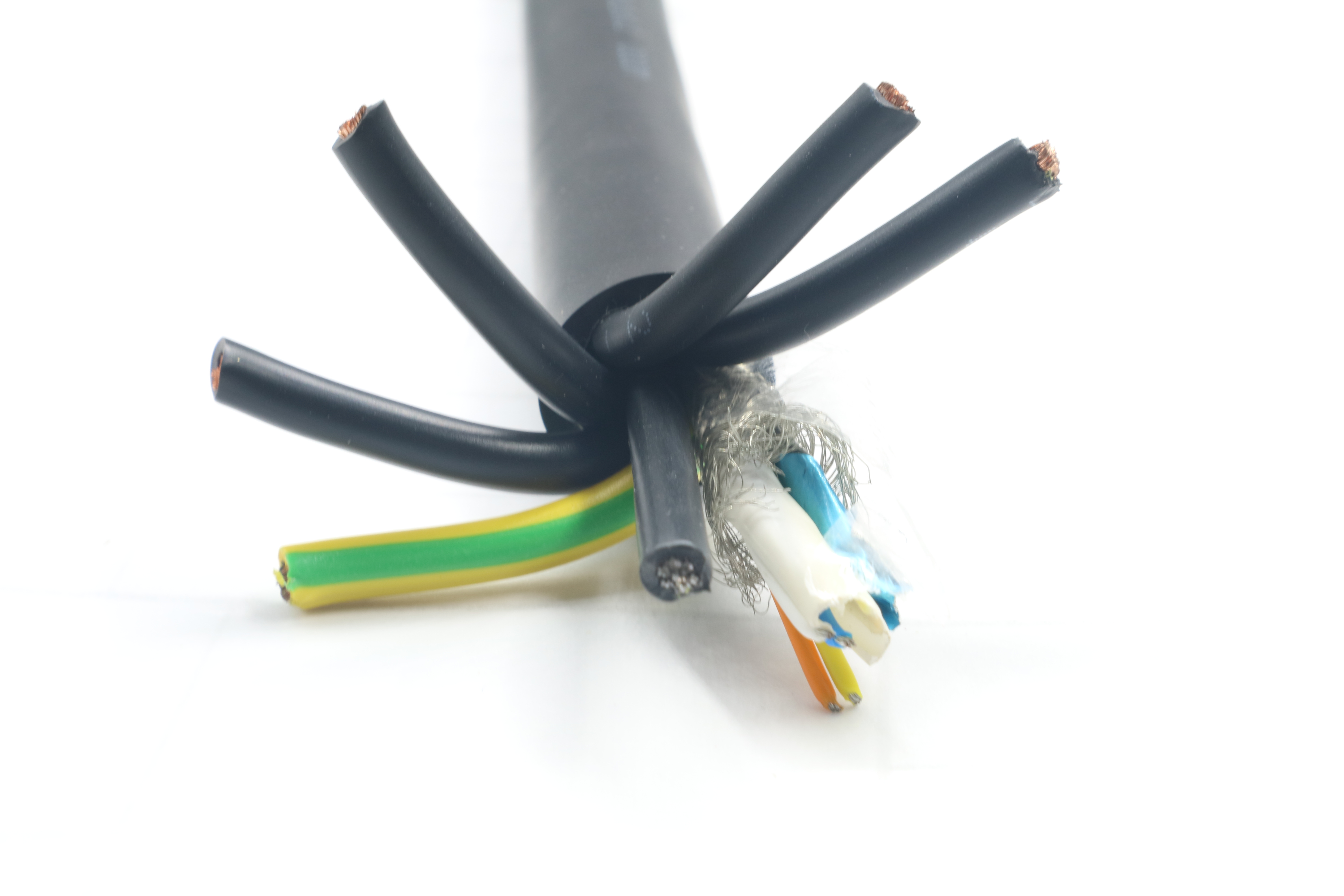

起重卷筒电缆 4×4+2.5+4芯网线No.03

产品概述

本产品为起重设备卷筒收放系统用复合电缆，适用于起重机起升机构、小车行走机构以及抓斗、吊具等需要频繁卷绕的场合。电缆一端固定于卷筒，随设备动作反复放出与收回，长期处于悬垂拉力、弯曲、扭转与摩擦的复合作用下，因此对柔韧度、抗拉能力以及护套的耐磨、耐油、耐候性能都有较高要求。

该型号把动力电源线芯、接地保护线芯与网络通信线组复合在同一缆芯内，动力供电与信号传输一次敷设完成，可减少卷筒上的电缆根数与布线占用。缆芯中央设置金属承力元件，悬垂拉力由承力件独立承担，线芯不参与承力，有利于改善长期卷绕的疲劳表现。产品按双方确认的规格文件组织生产，护套材质、交货长度与包装方式均可结合现场工况商定。

结构与材料

• 导体：裸铜丝绞合，3×42/0.2（动力线芯，标称截面 4mm²）
• 导体：裸铜丝绞合，79/0.2（保护线芯，标称截面 2.5mm²）
• 绝缘：汽车级绝缘料，厚 1.15mm，黑色（动力线芯）
• 绝缘：汽车级绝缘料，厚 1.4mm，黄绿（保护线芯）
• 网络线组：四芯绞合结构，置于缆芯中央，外覆 PVC 护套
• 承力元件：2.5mm 钢丝，与缆芯平行同轴布置
• 成缆：各线芯按序绞合成缆
• 包带：无纺布绕包
• 外护套：丁腈橡胶，厚 1.8mm，黑色，挤压式

动力线芯与保护线芯均采用裸铜丝多股束绞导体，单丝直径细、股数多，弯曲时每根单丝承担的应变量小，反复卷绕不易出现断丝。绝缘层为挤压包覆，与导体贴合紧密、同心度稳定，各线芯外径一致，成缆后缆芯圆整、受力均匀。

网络线组安排在缆芯中央，由 PVC 护套包覆，与动力线芯保持相对固定的位置关系，卷绕扭转时不易相互挤压。承力钢丝与网络线组一并布置在缆芯中央，直接承接悬垂拉力，线芯只负责导电。无纺布包带把绞合线芯束紧，防止松散，同时在缆芯与护套之间形成隔离层，减少护套挤出时对线芯的挤压变形。

外护套选用丁腈橡胶挤压成型，与包带层紧密贴合，不脱层、无缝隙。丁腈材料在矿物油、齿轮油、液压油以及户外紫外线环境下性能稳定，能够适应起重机现场油污、粉尘与日晒交替的工况。

关键特性

• 柔韧性好：细丝多股束绞导体配合软性绝缘与护套，满足小半径、高频率的往复卷绕
• 承力独立：金属承力元件与线芯分开布置，拉伸载荷不传递到导体
• 耐磨耐油：丁腈护套对油类与常见化学介质耐受性好，适合移动敷设
• 耐候稳定：护套材料适应户外日晒与温差变化，长期使用不易开裂
• 复合集成：动力、接地保护与网络信号一体，简化卷筒布线与配重设计
• 圆整对称：缆芯成缆后外形圆整，卷筒排线整齐，减少层间叠压

电气与机械性能

• 成缆外径：14.7mm
• 成品外径：18.3±0.3mm
• 绝缘耐温等级：80℃
• 额定电压：按项目使用要求确定，以双方确认的规格文件为准
• 最小弯曲半径：按卷筒直径与敷设方式确定，以双方确认的规格文件为准
• 抗拉性能：悬垂拉力由中央承力元件承担，可按项目要求的拉力等级配置

导体采用细丝束绞，绞合紧密、表面平整，压接与端子连接时不易散股。绝缘层同心度稳定，成缆后线芯间不出现局部挤压，有利于保持长期绝缘可靠性。成品出厂前进行通断、绝缘电阻与外观检验，具体电气试验项目与判定要求以双方确认的规格文件为准。

机械方面，护套与包带层结合紧密，反复弯曲时不脱层、不鼓包；中央承力元件与缆芯同步受力，卷绕过程中线芯不易被拉伸变形。产品可适应较长的卷绕行程与较高的工作频次，实际使用寿命与卷筒直径、排线方式及运维情况相关。

典型应用场景

• 门式起重机、桥式起重机、塔式起重机的卷筒收放系统
• 抓斗、吊具等装卸机械的移动供电与信号传输
• 港口、码头、货场等露天装卸设备的卷绕布线
• 冶金、建材、垃圾处理等现场环境较复杂的起重场合
• 需要同时传输动力电源与网络信号的移动式起重设备

在这类场合中，设备启停频繁、卷绕行程长，电缆需要长期耐受弯曲、扭转与拖拽摩擦，护套的耐磨与耐油能力直接影响更换周期。将动力与信号复合在一根电缆内，还可避免多根电缆在卷筒上相互叠压、缠绕，便于配重与张紧装置的设计，减少现场维护工作量。

选型与定制提示

选型时建议先确认卷筒直径、卷绕行程、运行速度、单层排线根数以及现场油污、日晒与低温等情况，便于判断所需柔性等级与护套材料；若卷筒系统配有张力或配重装置，可一并说明，便于确定承力元件的配置方式。

• 结构组合：动力线芯的数量与截面、网络线组可按设备接口要求调整
• 长度与分段：按行程与卷筒有效绕线宽度确定，可按整根或分段交付
• 使用环境：存在油污、日晒、潮湿等特殊工况时可提前说明，由供方评估材料适应性
• 验收依据：电气性能、外形尺寸与外观要求以双方确认的规格文件为准

湃德电缆可依据项目参数提供结构建议与样品试制，协助确认卷筒收放系统的电缆方案。具体规格、交货长度与验收要求，以双方确认的规格文件为准。
