产品概述

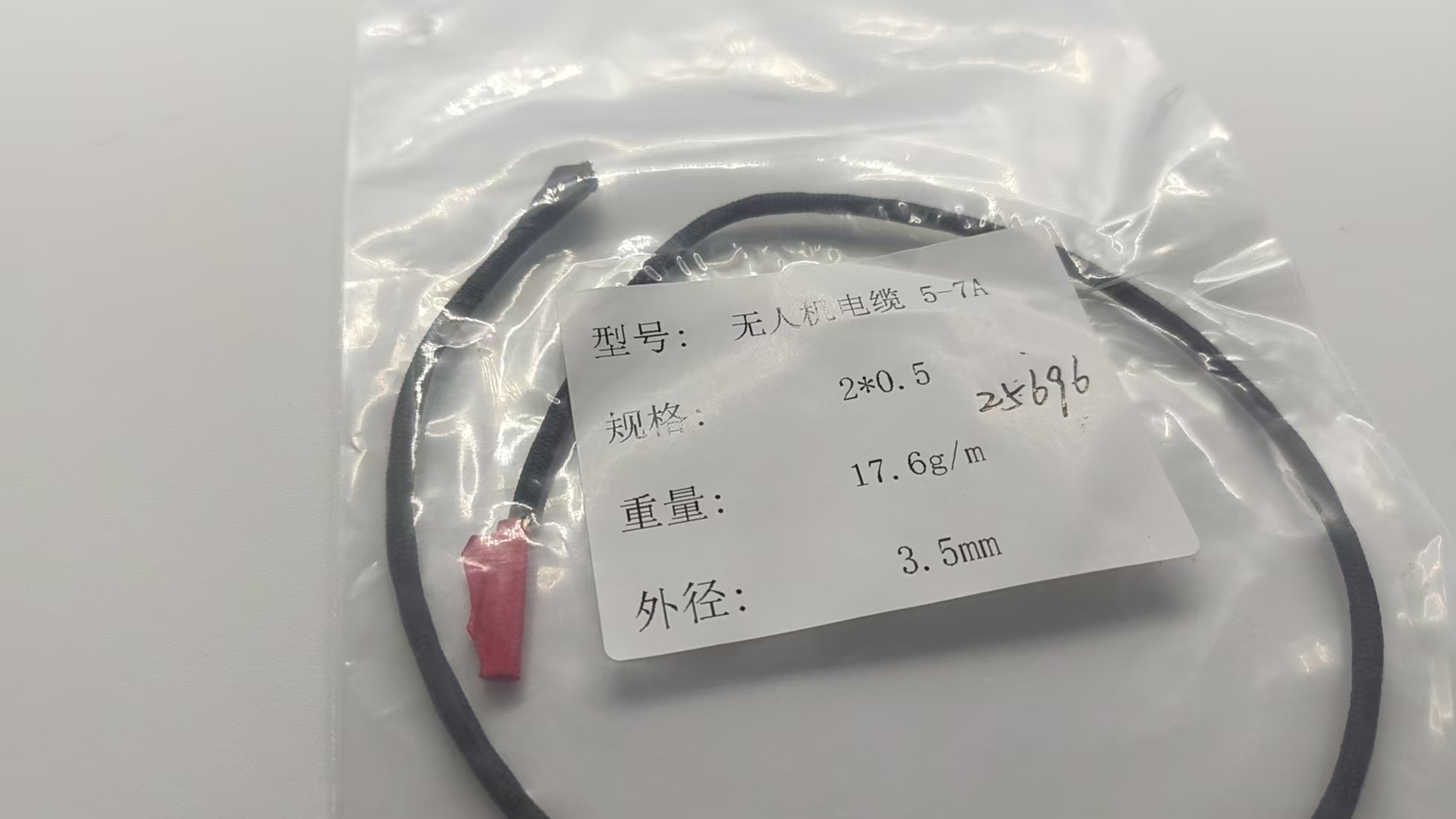

系留无人机电缆 2×20AWG 是湃德电缆针对系留无人机与系留浮空平台供电场景开发的一款轻量化双芯电缆。产品用于地面电源与空中平台之间的持续电力传输，在长时间滞空作业中兼顾载流能力、柔软度与抗拉耐磨性能。两根绝缘线芯分工明确，通常以红、黑两色区分极性，便于现场快速识别与接线。按规格设定，该结构可持续承载 5-7A 电流。

系留类装备的电缆长期处于“通电 + 悬空 + 反复收放”的复合工况：一方面要稳定输送电能，另一方面要承受自重、风载与收放机构的反复弯折。因此在结构设计上，本产品以轻量、圆整、抗拉为三条主线，逐层解决导电、绝缘、成缆与承拉问题。

结构组成与材料说明

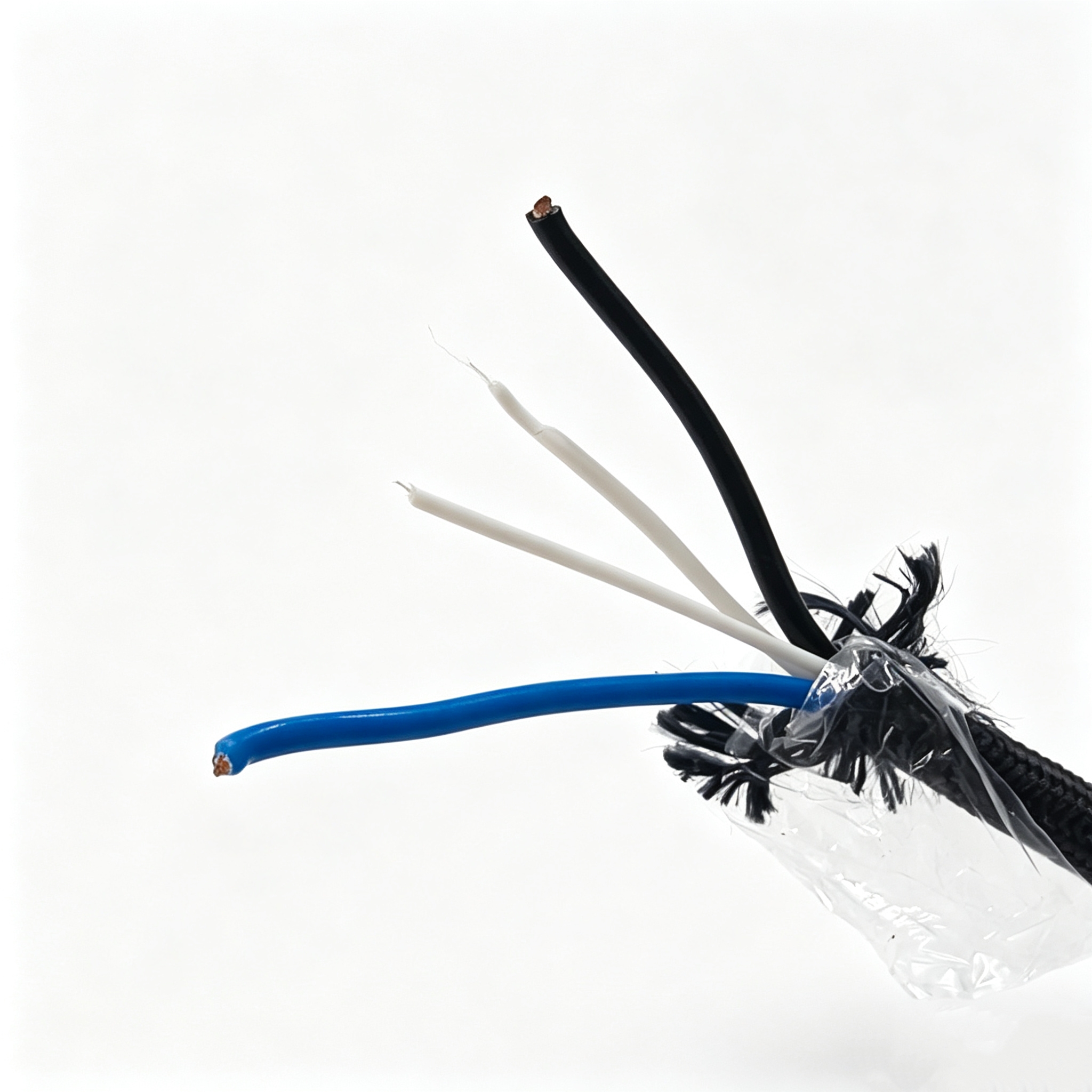

• 导体：两根独立线芯，导体规格为 20AWG；具体导体材质、绞合结构与绞距以双方确认的规格文件为准。

• 绝缘层：采用 FEP 挤包绝缘，绝缘线芯外径 1.35±0.03mm。FEP 的介电性能稳定、吸水率低，在温度变化和潮湿环境下尺寸与电气特性波动小，适合长期户外与高空环境使用；其表面光滑、摩擦系数低，也有利于线缆在收放机构中顺畅通过。

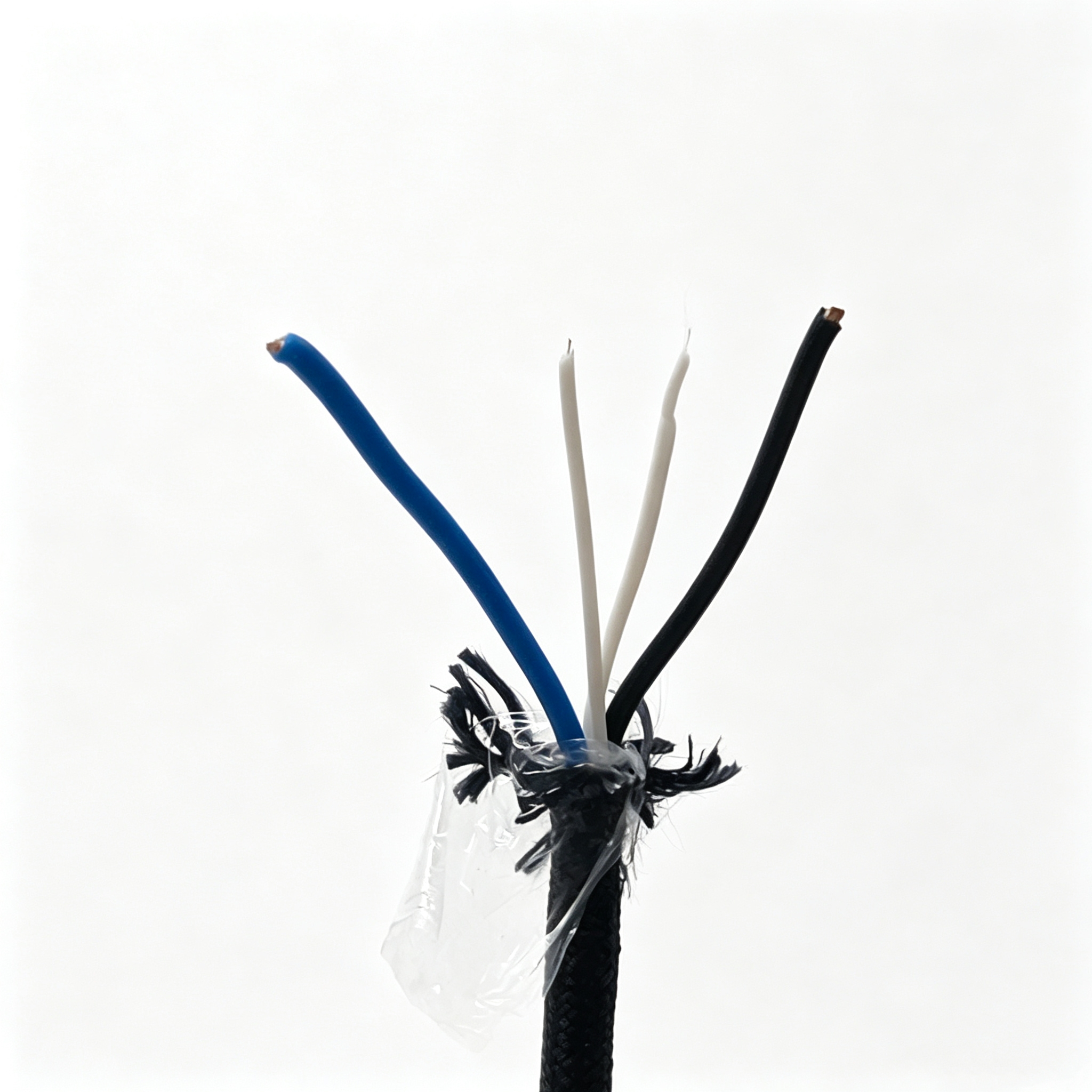

• 成缆：两根线芯以左向绞合成缆，成缆外径 2.7±0.1mm；绞合时加入 2 根 0.7-0.8mm 透明 PE 条作填充，使缆芯截面更加圆整、受压后不易塌陷。成缆外绕包聚酯带，起隔离与固定作用，避免外侧编织丝直接压入绝缘层。

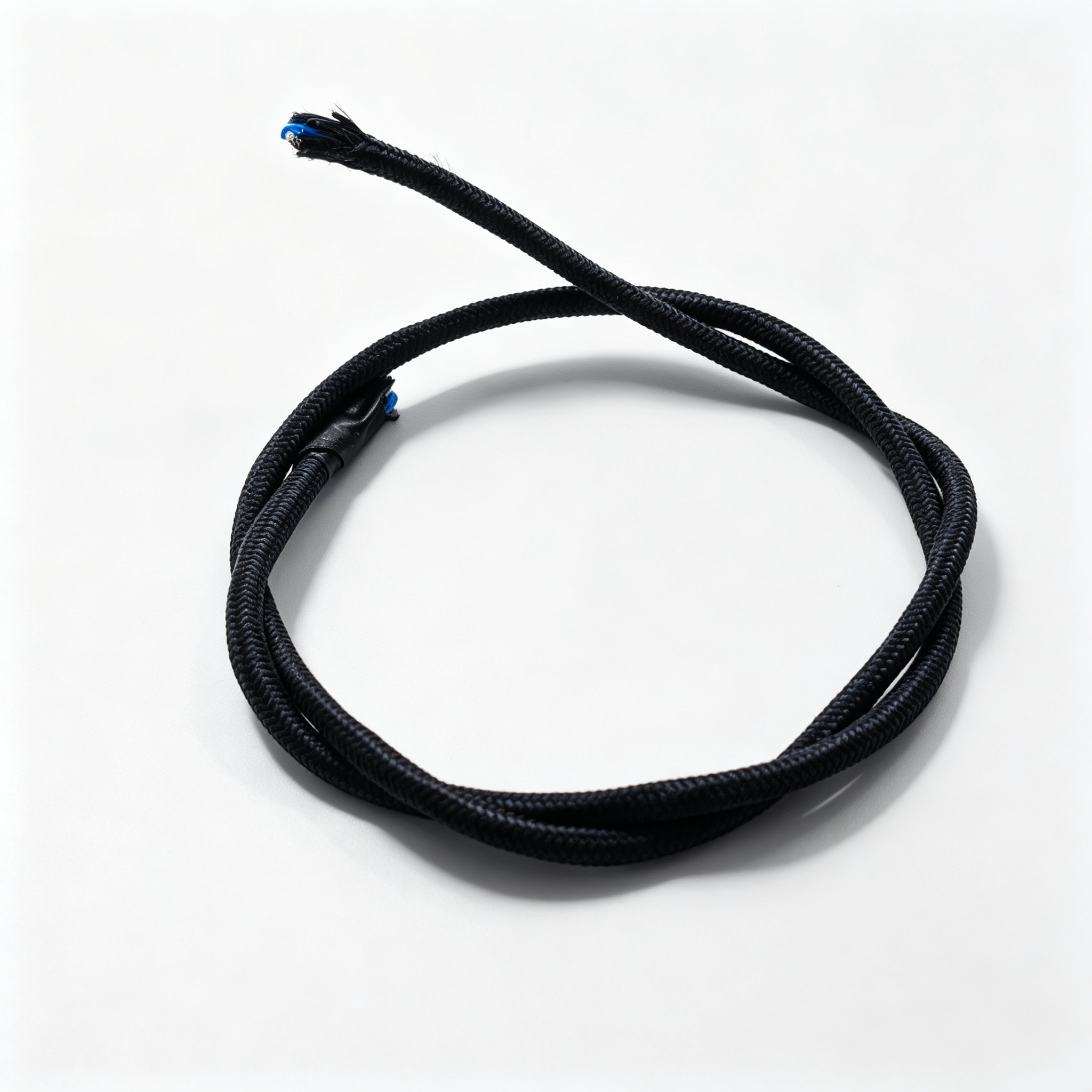

• 加强编织层：最外层为黑色防弹丝（高强度纤维）编织，单根 800D 并丝，以 8+8 方式排布、16 锭编织，节距约 9mm，编织密度约 98%（实际按密度调节）。该层承担主要拉力，可提升线缆的抗拉强度与抗反复弯折能力，同时提供耐磨、耐切割与耐紫外线的外层防护。编织完成后电缆外径 3.1±0.15mm。

结构设计要点

• 绞向与节距：两根线芯按左向绞合，绞向、节距与放线张力需要相互匹配，使成缆后两根线芯保持稳定的相对位置，减少使用过程中线芯位移与交叉。

• 填充与绕包：透明 PE 条填充解决了双芯绞合后截面不圆的问题；聚酯带绕包把填充条与线芯约束为一个整体，使成缆外径 2.7±0.1mm 的一致性更好。

• 编织密度控制：16 锭 800D 编织物在节距约 9mm 的条件下达到约 98% 的覆盖。密度偏低时机械防护不足，偏高时缆身变硬、收放阻力上升，因此实际生产按密度调节。

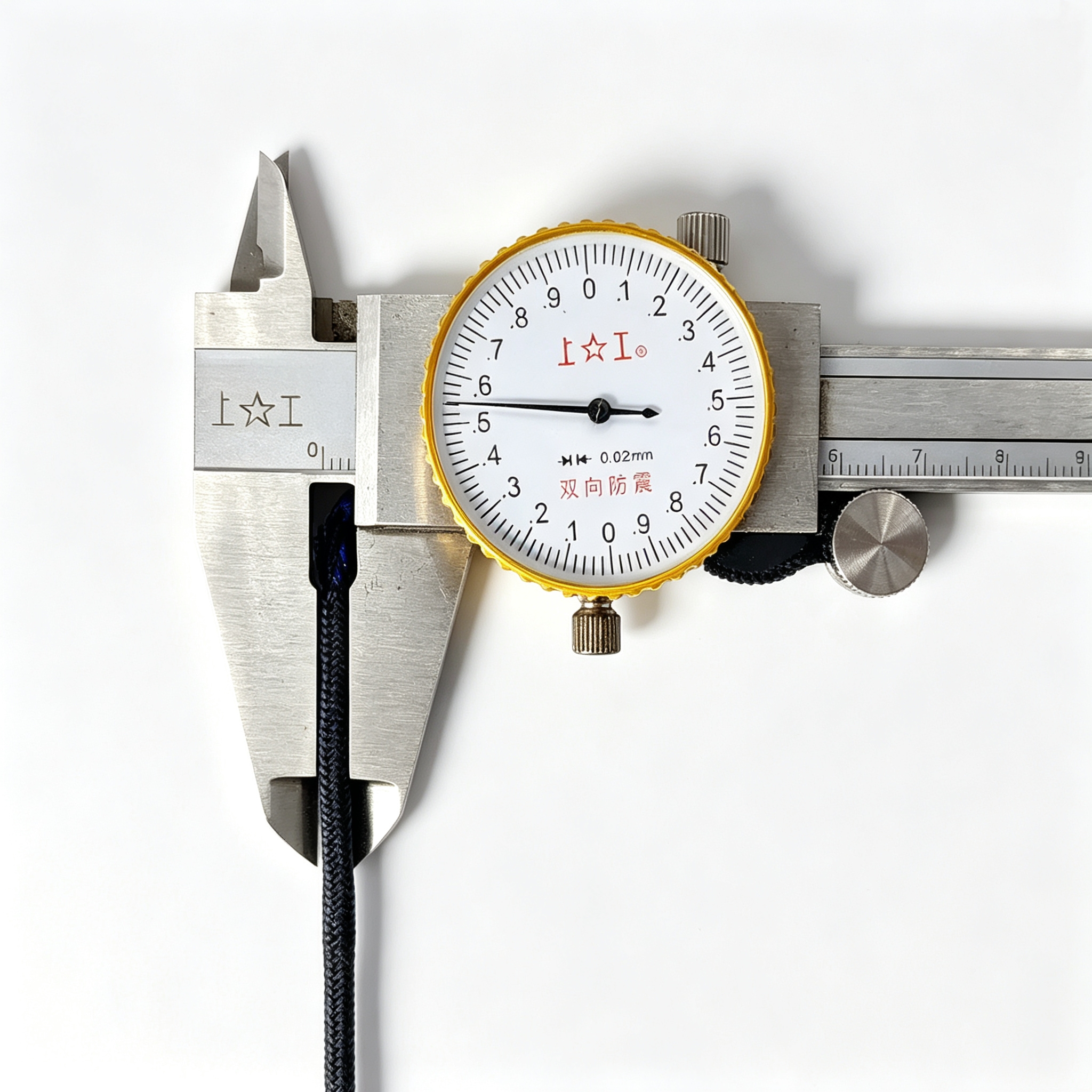

• 逐层外径控制：绝缘线芯 1.35±0.03mm、成缆 2.7±0.1mm、编织后 3.1±0.15mm，各层公差逐级受控，便于与连接器、线夹及收放配件配套。

关键特性

• 轻量化：单位长度重量约 15.6g/m，在 2×20AWG 双芯结构中属于较轻水平，有助于减少对无人机载重与滞空时间的占用，并减轻收放绞盘的负载。

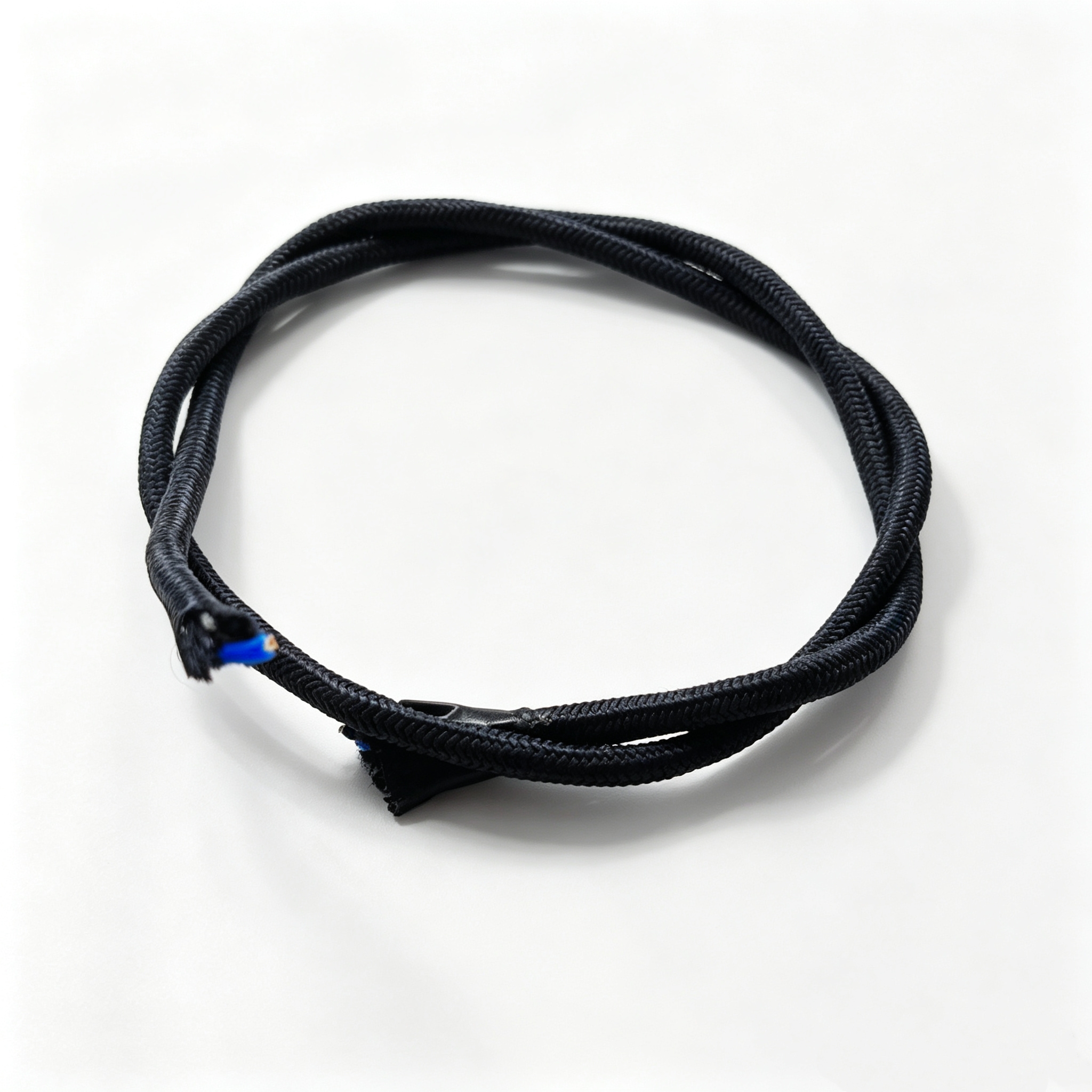

• 柔韧耐用：FEP 绝缘配合 16 锭高强纤维编织层，缆身柔软而抗拉，适合反复收放、缠绕与穿越滑轮机构。

• 圆整稳定：透明 PE 填充条与聚酯带绕包保证缆芯圆整，成缆外径 2.7±0.1mm 一致性好，便于配套连接器、线夹与收放装置。

• 识别清晰：红、黑双色绝缘便于区分极性，降低现场接线差错。

电气与机械性能

上表为依据规格文件整理的结构数据。额定电压、工作温度范围、最小弯曲半径与直流电阻等指标会随使用条件变化，可按项目要求另行确认，以双方确认的规格文件为准。

典型应用场景

• 系留无人机平台的地面供电链路，为长时间滞空作业提供连续电力。

• 系留浮空器、系留气球等空中平台的中低压电力传输。

• 应急通信中继、灾害现场照明、空中监视与巡检等需要长时间连续供电的作业场景。

• 对线缆自重敏感、需要在狭小空间反复收放的小型机电与航电设备内部连接。

使用与维护建议

• 收放过程中尽量使线缆受力方向与绞盘出线方向一致，避免长期侧向受力造成编织层局部磨损。

• 定期检查外层编织是否出现起毛、断丝或磨损集中点，发现异常及时处理，避免内部绝缘受到影响。

• 连接器压接或焊接部位宜做应力释放，避免拉力直接作用于导体。

• 存放时避免长期暴晒、油污与锐物挤压，盘绕直径保持在合理范围内。

选型与定制提示

• 载流需求更高的项目，可在同系列内选择更大截面或更多芯数的结构；需要同时传输数据时，可配置光纤单元或信号芯，形成光电复合缆。

• 可根据项目要求定制线芯颜色、外径公差、编织密度与外观，并配套连接器、分线方式与交付长度。

• 安装时建议使用与线径匹配的滑轮与线夹，避免局部过度弯折或与锐边长期摩擦；收放机构应保持张力平稳，以延长编织层使用寿命。

• 具体电气参数、环境适应性指标与验收方法，以双方确认的规格文件为准。
