其他电缆 测斜仪电缆 4×0.5mm²No.02

产品概述

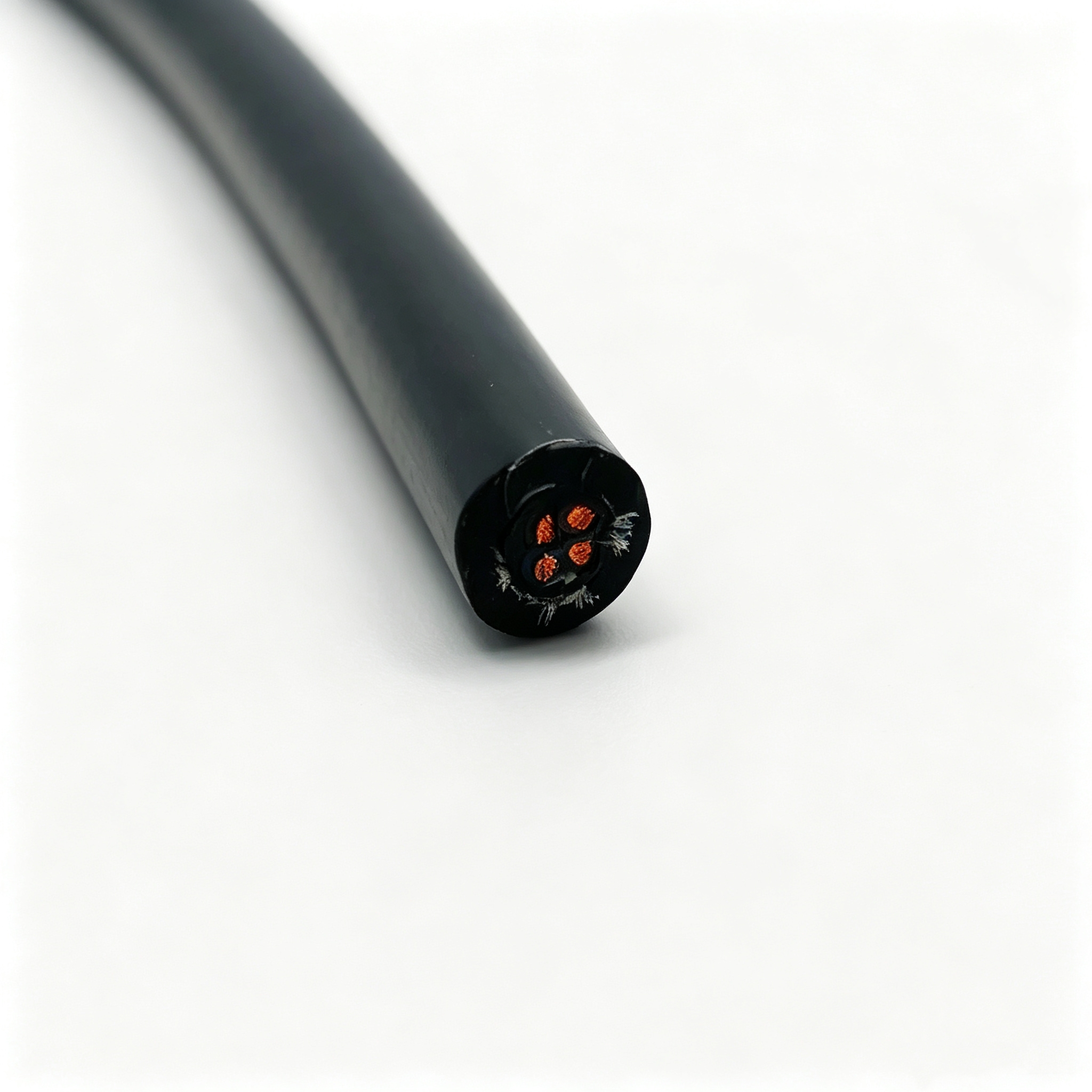

测斜仪电缆用于测斜仪、钻孔倾斜测量以及工程地质勘探等场合的信号传输。这类作业环境通常潮湿、多泥浆，电缆需要随仪器反复下放与回收，对柔韧性、耐磨性以及护套的耐水解性能都有较高要求。本款产品采用多芯对称结构，导体与绝缘层按细径、柔软的方向设计，外层配合雾面热塑性聚氨酯护套，可在较小弯曲半径下反复移动而保持信号通路稳定。

整体设计思路是：以绞合导体保证柔软与耐弯折，以分色绝缘便于两端对位接线，以中心加强元件与编织加强层共同承担牵引载荷，外层护套负责抵御磨损、水解与介质侵蚀。产品适合需要持续信号传输、收放频繁的测量工况。

结构组成与材料

导体：裸铜丝绞合，28/0.15

绝缘：PE，厚 0.25mm，单根芯线外径 1.4mm，分色为红、绿、蓝、黑

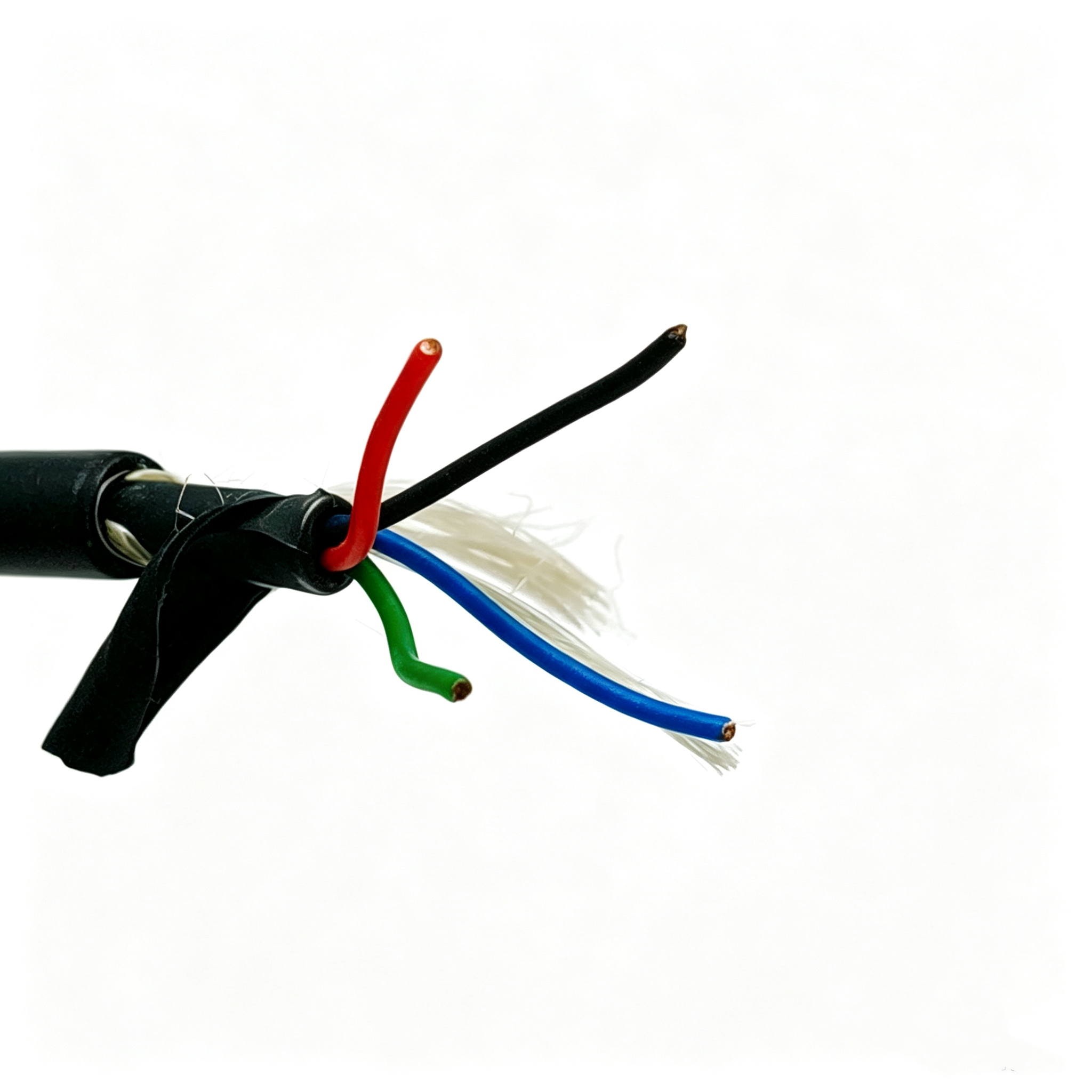

成缆：绝缘芯线按色序左向绞合成缆，结构对称、受力均衡

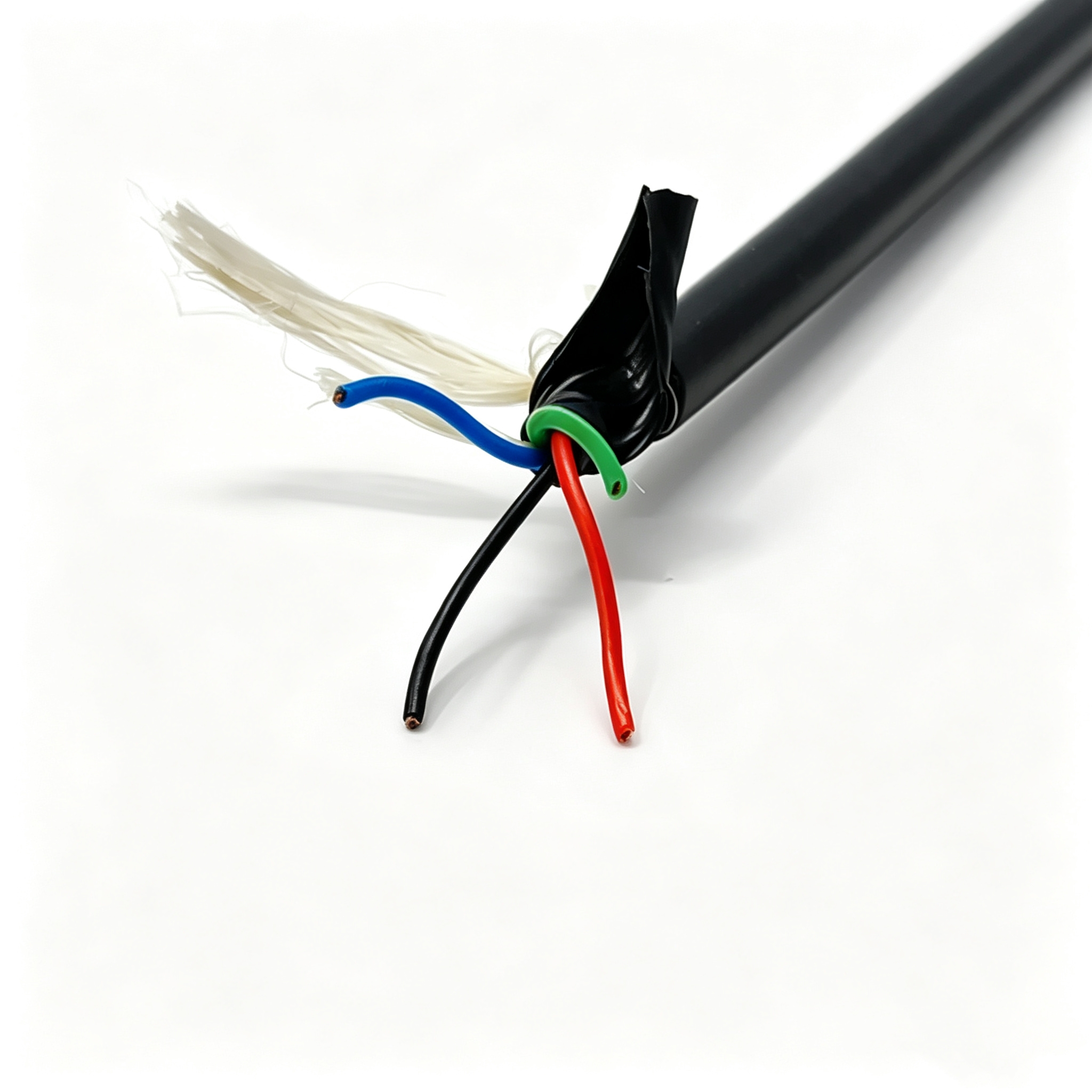

中心加强芯：LCP 抗拉纤维，1000D

内护套：雾面 TPU 材料，挤出后外径 4.3±0.1mm

加强编织层：LCP 抗拉纤维 8 根，按 4+4 分组编织，覆盖率 50%，编织外径 4.7mm

外护套：TPU，厚 1.5mm，黑色雾面，成品外径 7.7±0.2mm

导体采用多股细裸铜丝绞合，绞合方向与成缆方向相反，可减少收放过程中的退扭与散股；绝缘使用聚乙烯材料，介电性能稳定、吸水性低，分色排列便于现场辨认与端接。成缆工序按颜色顺序排列，缆芯圆整、绞合均匀，为后续挤出与编织提供稳定的几何基础。

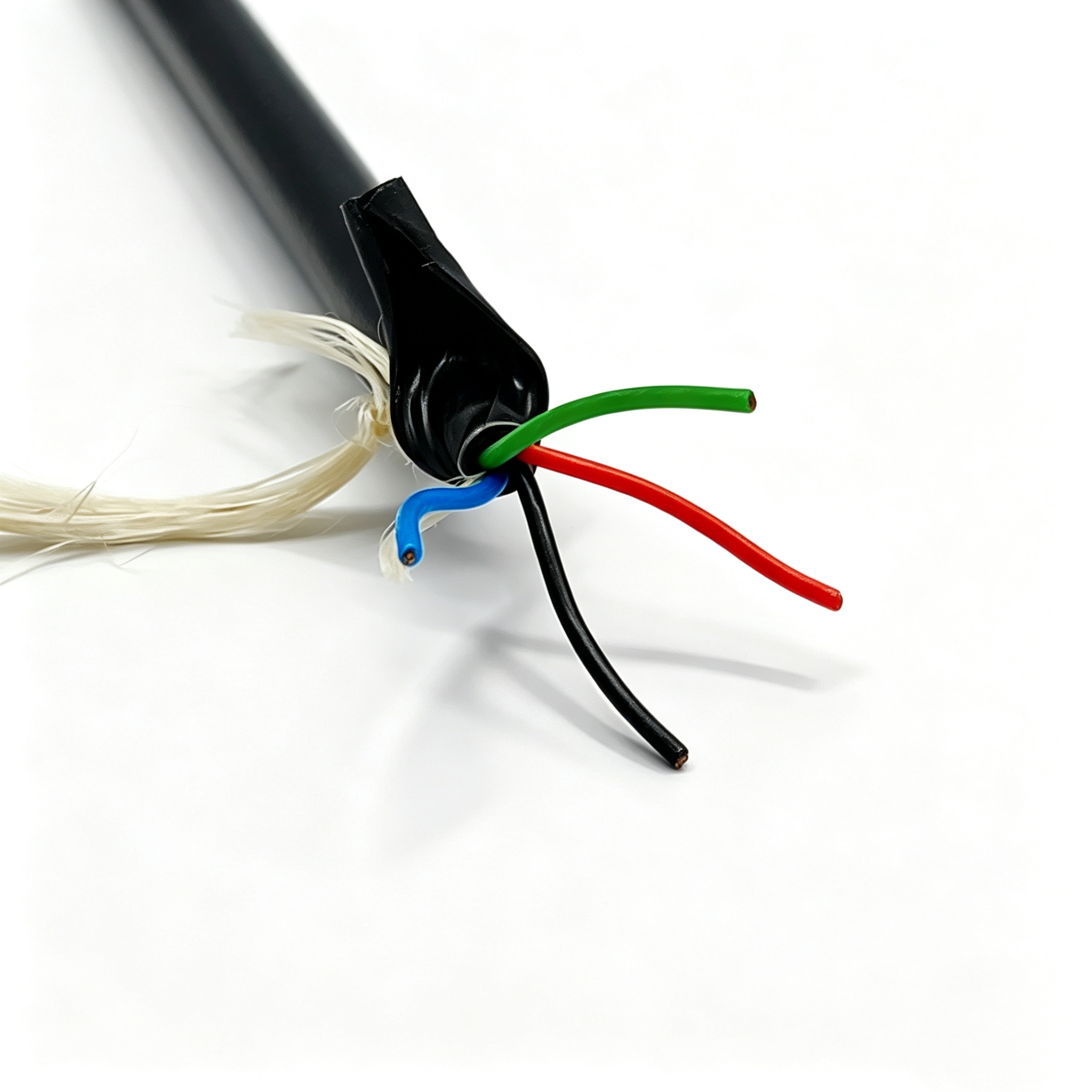

缆芯中央设置一根抗拉纤维作为中心加强芯，与内护套一同构成第一道承力与护形结构；内护套挤出后包覆紧密，可固定缆芯位置、避免编织丝嵌入绝缘层。编织加强层由成束抗拉纤维分组反向交叉编织而成，既承担拉伸载荷，又在护套与缆芯之间形成缓冲，减少弯曲时的相对位移。最外层采用雾面热塑性聚氨酯挤出，表面不易反光、手感干爽，同时具有较好的耐磨、耐油与耐水解性能。

关键特性

• 柔性结构：细丝绞合导体配合多股纤维加强，弯曲时内部应力分布均匀。
• 双重承力：中心加强芯与编织加强层分别承担拉伸载荷，牵引受力路径清晰。
• 护套耐候：雾面聚氨酯外护套耐磨损、耐水解，适应潮湿与泥浆环境。
• 分色清晰：绝缘按固定色序排列，现场接线与故障排查不易出错。
• 结构紧凑：多层包覆后外径控制稳定，便于收卷与通过仪器绞车。

电气与机械性能

电气方面，电缆以裸铜丝作为导体，直流电阻稳定、信号衰减小；绝缘层选用低吸水材料，有利于信号在长距离传输中的完整性。具体额定电压、绝缘电阻与耐压水平等指标，可按项目要求定制，并以双方确认的规格文件为准。

机械方面，拉伸承载主要由中心抗拉纤维与编织加强层分担，导体本身不承担主要牵引力，因此在合理张力范围内反复收放不易导致单丝断裂。外护套的耐磨与抗撕裂性能为缆芯提供外层保护，遇短时挤压、曳引摩擦时不易破损。产品外径在多道工序后保持在可控公差范围内，便于通过绞车、滑轮与密封装置。最小弯曲半径、允许拉伸载荷、使用温度范围等参数同样按项目需要确定。

典型应用场景

• 测斜仪与钻孔倾斜测量设备的信号传输
• 工程地质勘察、岩土监测现场的移动测量
• 井下或水下环境中的仪器信号连接
• 需要频繁下放、回收的测量与检测作业

在这些场景中，电缆往往需要与仪器一同通过套管、滑轮或绞车收放，线路的柔软程度、外径一致性与护套的耐磨性都会直接影响使用寿命。雾面聚氨酯外护套不易吸附泥浆，回收后清理相对方便；分色绝缘也便于现场快速判断线序。

选型与定制提示

• 芯数与导体截面：可按项目需要调整，本款适用于通用信号传输。
• 导体材料：除裸铜外，也可按项目需要选用镀锡铜导体，便于防潮与端接。
• 绝缘材料：可依据信号类型与使用环境选择聚乙烯或聚丙烯等材料。
• 加强元件：中心加强芯与编织加强层的根数可按所需承载能力配置，也可选用芳纶等其它纤维材料。
• 护套：雾面或透明聚氨酯护套、护套颜色与印字方式均可按项目确定。
• 长度与端部：可依施工要求分盘供货，端部封头或预留长度按需定制。

未在本页列明的性能指标，请以双方确认的规格文件为准。产品品牌为 PAIDE（湃德电缆），型号可按 PDK 系列编制。
