产品概述
水密电缆面向长期在水下或潮湿环境中工作的设备与线束，可靠性首先取决于绝缘层是否致密、成缆后的填充与绕包是否严密，其次才是外护套与内部结构之间的贴合状态。TPU 电缆 4×0.25 属于四芯小截面结构，整根缆体直径不大、弯曲半径小，适合控制信号、传感器供电与小型执行机构这类对截面要求不高、但对柔软度和外径敏感的回路。产品按水密电缆的设计与检验要求组织生产，芯线配色、护套外观与外径公差都在确认规格后固化，便于同一项目内多批次替换使用。

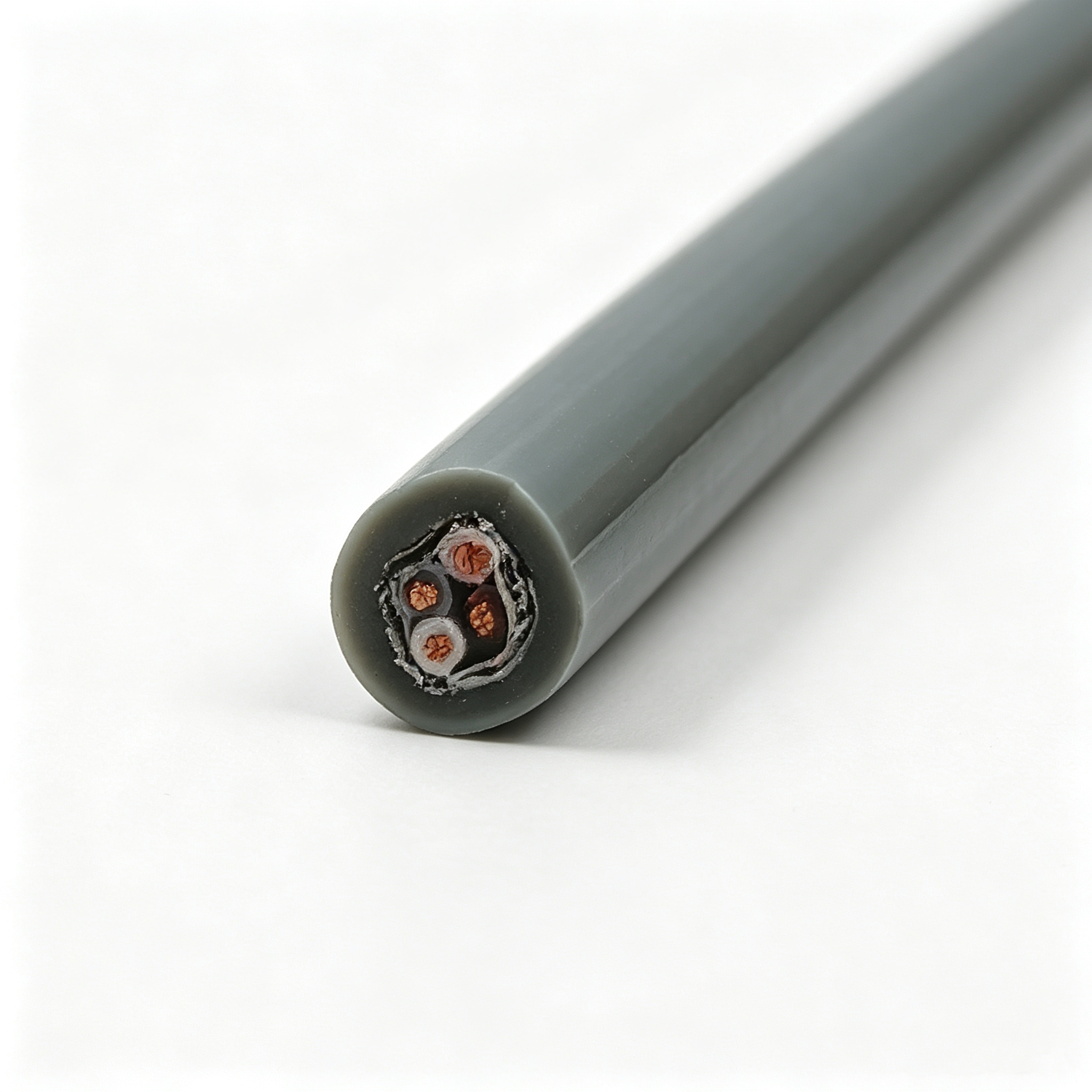

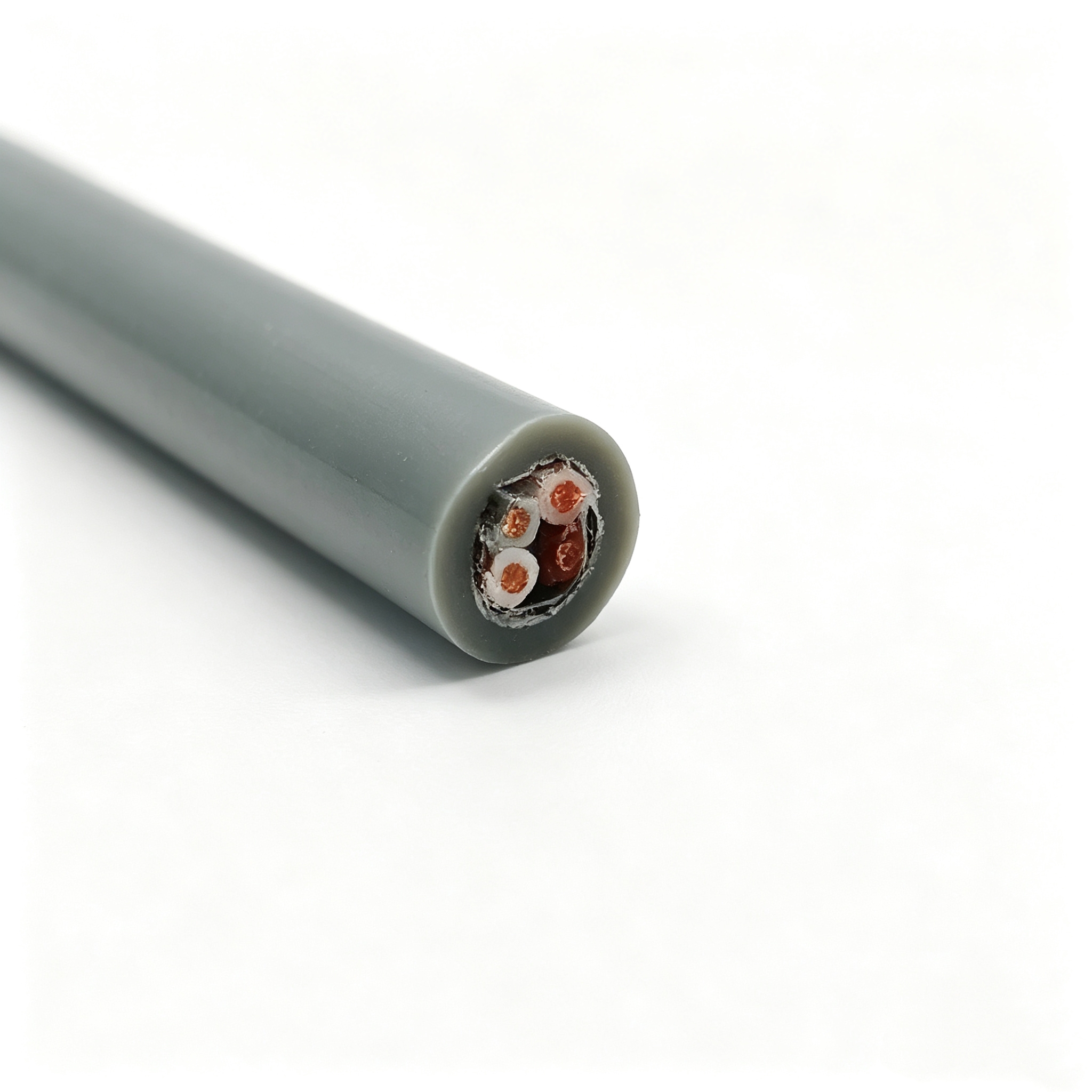

结构与材料
- 导体：裸铜丝多股绞合，标称截面 0.25mm²，绞合后导体外径 0.65mm。多股绞合使导体在反复弯折时应力分布更均匀，也便于在狭小空间内走线。

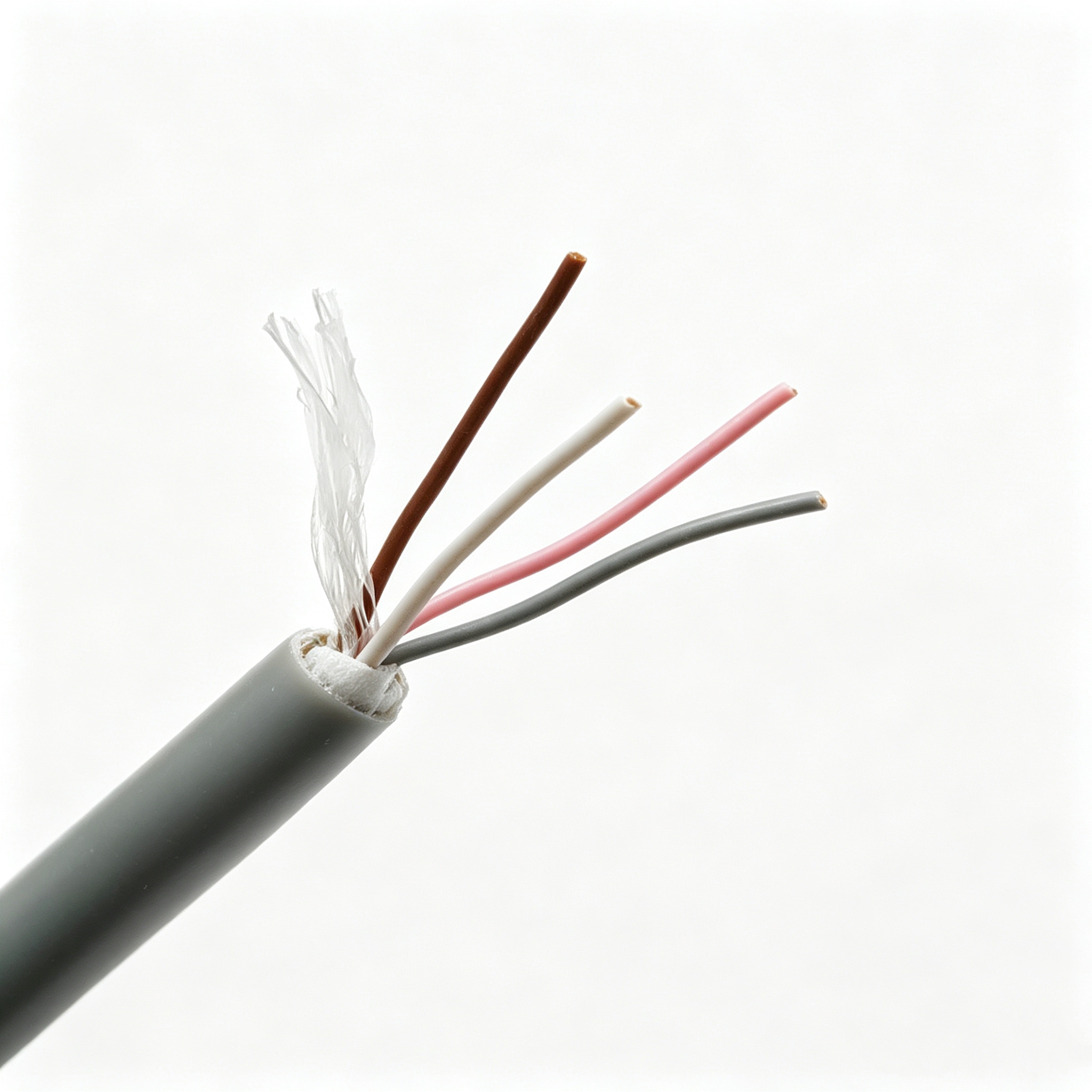

- 绝缘：PE，厚 0.25mm，四根芯线的绝缘外径控制在 1.25±0.05mm，颜色分白、棕、粉、灰四种，具体配色以双方确认的规格文件为准。聚乙烯绝缘介电性能稳定、吸水率低，在水中长期浸泡后不易因受潮而出现绝缘电阻下降。
- 成缆：四根芯线按确认的排列顺序左向绞合成缆，成缆外径 2.9mm，中心以透明 PP 绳填充。填充绳使缆芯截面保持圆整，受压或过密封接头时不易塌陷，芯线之间的相对位置也不会被挤乱。
- 绕包：成缆后先绕包无纺布，再绕包聚酯带。无纺布起缓冲与隔离作用，聚酯带提供定型的束缚力，两层叠加可减轻后续编织与挤包工序对缆芯的挤压。

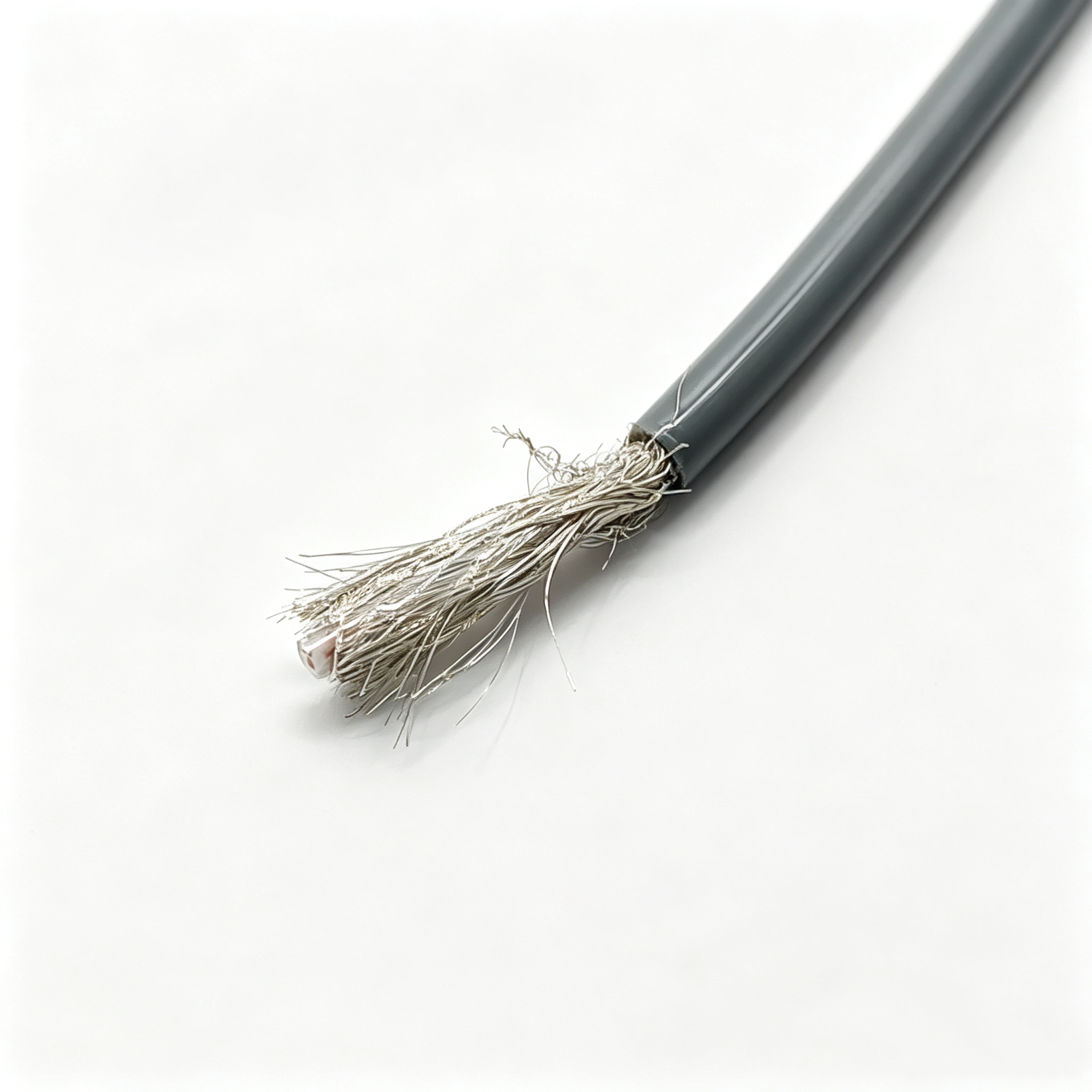

- 屏蔽：镀锡铜丝 16 锭编织，覆盖率约 85%。编织层同时承担电磁屏蔽与机械保护的作用，镀锡层在潮湿环境中抗氧化能力更好，长期使用不易因氧化而增大接触电阻。
- 内衬：编织完成后再次绕包无纺布，编织后外径 3.4mm，为外护套挤包提供均匀的支撑面，避免护套厚度出现局部偏薄。
- 外护套：TPU，厚 1.1mm，灰色，成品外径 5.9±0.1mm。热塑性聚氨酯护套耐磨、耐水解、低温柔韧性好，与内部绕包层贴合紧密，能够减少水沿护套与缆芯界面渗透的通道。
关键特性
- 结构致密：绝缘、中心填充、双层绕包、编织层与护套逐层叠合，层间空隙小，不利于水沿纵向积聚。
- 柔软易布线：小截面多股导体配合松绞成缆，弯折时回弹小，适合在设备内部与水下机构之间反复弯折的走线路径。
- 抗干扰：镀锡铜丝编织层完整包覆缆芯，为控制信号提供屏蔽，可减少邻近动力线的耦合干扰。
- 护套耐环境：TPU 外护套在潮湿、含油与频繁摩擦的工况下保持完整，不易开裂、发粘或磨穿。
- 外径紧凑：四芯结构整体直径较小，可顺利通过穿线孔、密封接头与水密连接器，减少现场端接难度。
- 标识清晰：四芯采用不同颜色区分，剥切后可直接按颜色对位端接，降低接线错误概率。
电气与机械性能
- 额定电压、长期工作温度范围、最小弯曲半径与长期允许拉力：以双方确认的规格文件为准。
- 耐水压与纵向阻水要求：按项目实际使用水深、浸水时长与检验方式在规格文件中约定。
- 导体直流电阻、绝缘电阻与耐电压试验：按所选截面与项目执行标准检验。
- 屏蔽效果：随编织密度、编织层数变化，可按干扰源强度调整，具体指标在确认规格时给出。
- 护套机械性能：抗张强度、断裂伸长率与撕裂强度按确认的材料规范验收。
- 成品长度与重量：按定尺要求提供，允许偏差在合同中约定。
典型应用场景
- 水下机器人与潜器本体的控制、信号与传感回路。
- 水池试验装置、水下灯具与摄像单元的供电及控制线束。
- 船用与海洋工程设备中需要穿舱、穿密封接头的短距离连接。
- 潮湿车间、清洗工位、水产加工设备等长期接触水的工业布线。
- 需要屏蔽的小信号线路，如编码器、位置传感器与微型执行器。
选型与定制提示
- 芯数与截面：可按回路数量调整芯数；信号与电源回路可分缆布置，也可在同一护套内合缆。
- 屏蔽形式：编织、铝箔或复合屏蔽，按干扰源强弱与可用安装空间选择。
- 护套颜色与印字：颜色可按项目确认；印字内容与米标方式按双方约定执行。
- 端接配套：可与水密连接器、灌胶接头配套使用，端接工艺参数建议在确认后由供方提供。
- 交付形式：整卷或定尺交付均可，盘长与包装方式在合同中明确。
- 如需更明确的技术指标，请提供使用水深、环境温度、弯折频次与接口形式，湃德电缆可据此出具对应的规格文件与图纸。
