水密光电复合电缆 水密电缆 5×2.5mm²

产品概述与用途

水密电缆用于长期浸水、间歇浸水或高湿环境下的电能传输。产品由铜质电力线芯、PVC 绝缘、填圆后的缆芯、纤维编织加强层与 TPU 挤压护套复合而成，设计重点不在于追求某项极限指标，而在于让缆芯在受拉、受压以及反复收放弯折的过程中保持结构完整、不进水、不松散。

与普通橡套电缆相比，这类产品的差别主要体现在两处：一是缆芯内部不留连续空腔，水一旦从端头或护套破损处进入，也难以沿纵向长距离渗透；二是把承力元件与导电元件分开布置，拉力主要由纤维层承担，铜导体只负责通电，从而减少导体被拉细、拉断的风险。

结构与材料

• 导体：裸铜，多股绞合
• 导体截面：单芯 2.5mm²，绞合外径 2.05mm
• 绝缘：PVC，厚 0.52mm，五芯同色
• 绝缘外径：3.7±0.05mm
• 成缆：五芯左向绞合成缆，绞合紧密、层次分明
• 中心填充：一根 2.6mm 的 PVC 圆条占据缆芯中心，圆条内复合 LCP 承力纤维
• 缝隙填充：另以五根 1.4mm 的 PVC 条填平绞合留下的凹陷
• 绕包：成缆后重叠绕包无纺布，隔离缆芯与外层
• 加强层：LCP 纤维按 8+8 排布、16 锭编织，覆盖率约 50%
• 外护套：TPU，厚 2mm，黑色
• 成品外径：14.8±0.5mm

导体采用裸铜多股绞合，绞向与成缆方向相互配合，弯曲时各层之间存在退扭余量，缆芯不易因反复弯折产生“起笼”现象。绝缘按单芯挤出，偏心度控制得较紧，因为绝缘外径是否一致，直接决定成缆后的圆整度：只要有一根芯线偏粗，成缆后就会出现局部凸起，编织与护套挤出时容易在该处形成薄点。

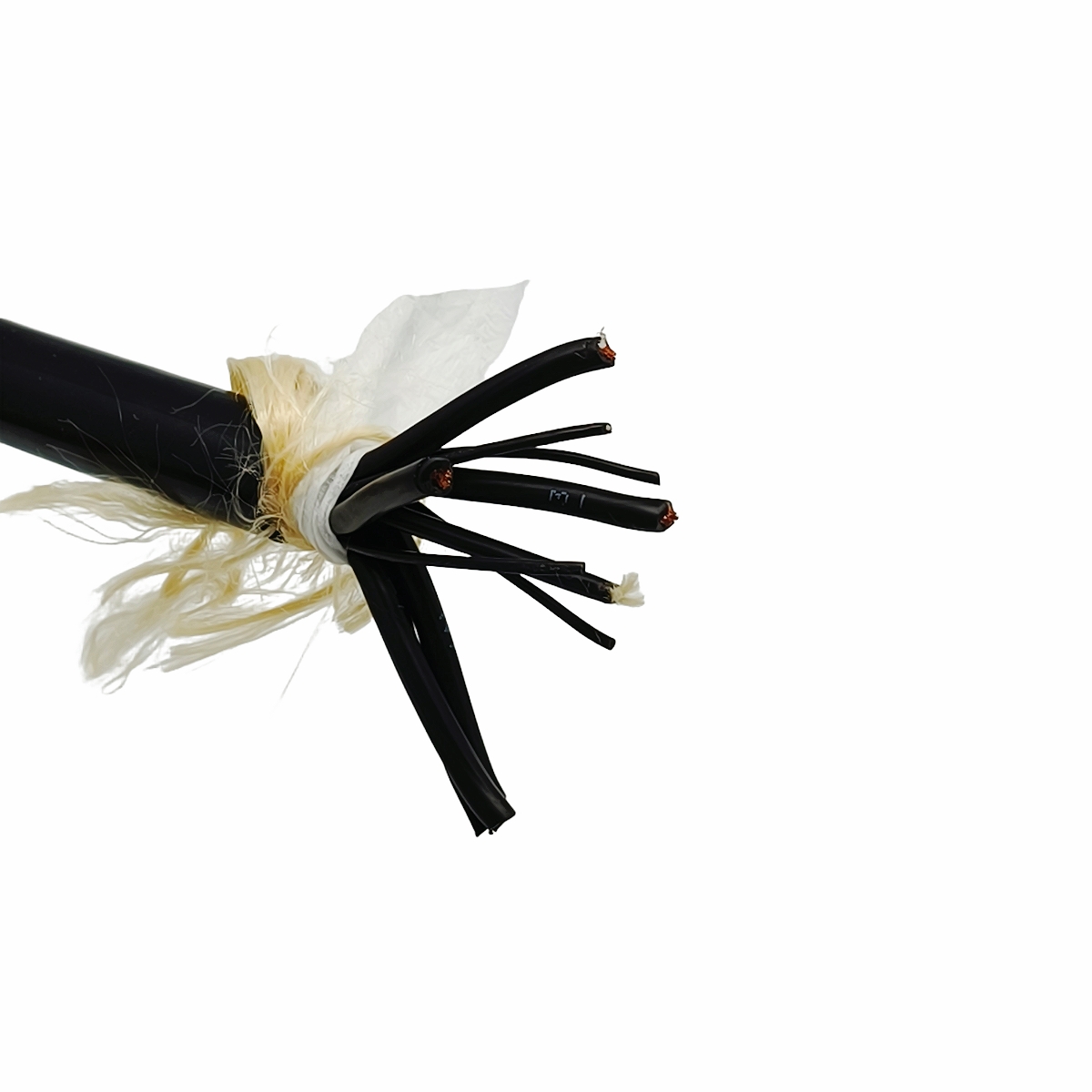

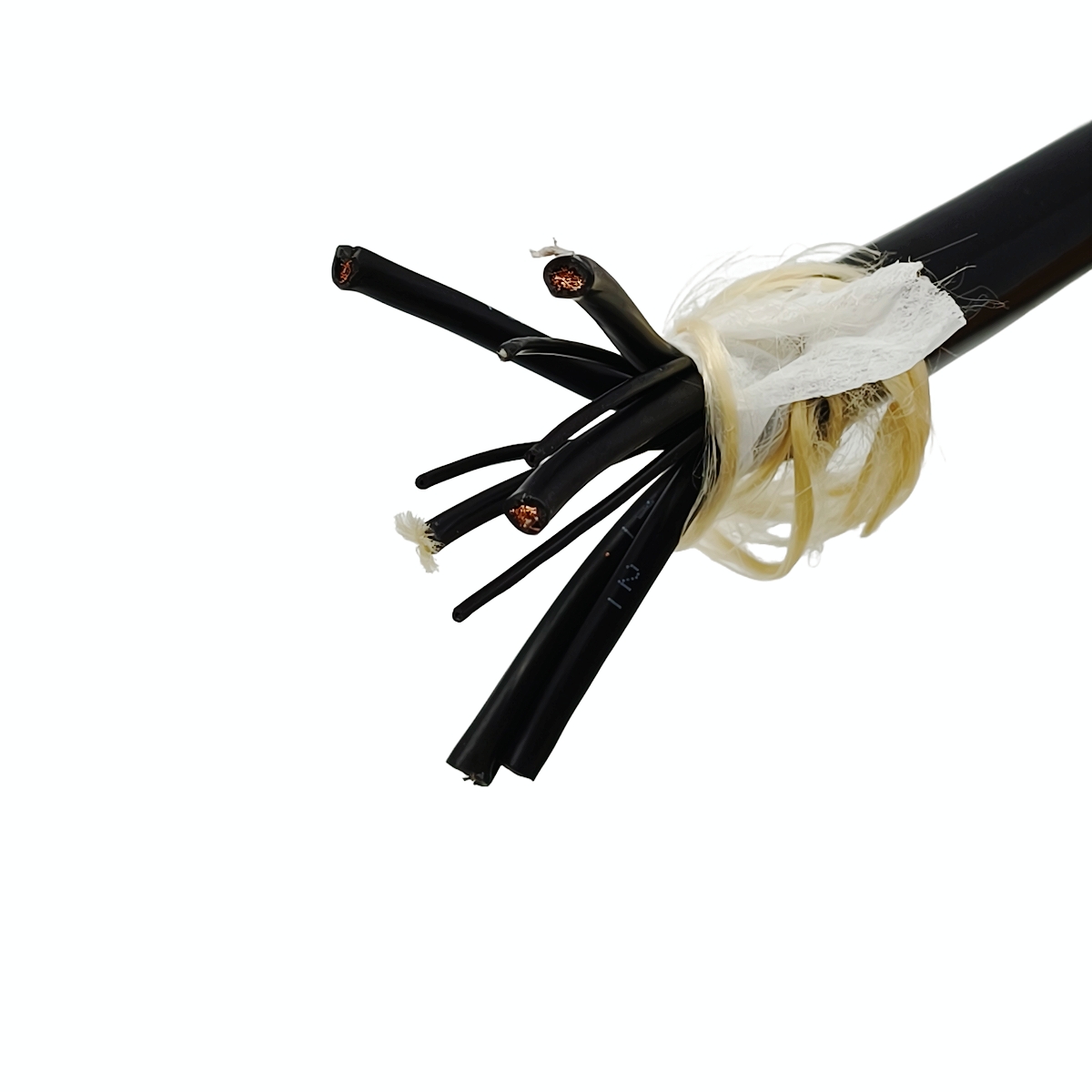

成缆时五芯围绕中心圆条绞合，中心位置用 PVC 圆条占位而不是留空，可避免缆芯中心形成贯通的空腔。圆条内部复合的 LCP 纤维是承力元件的一部分，把一部分拉力从铜导体上分担出去。

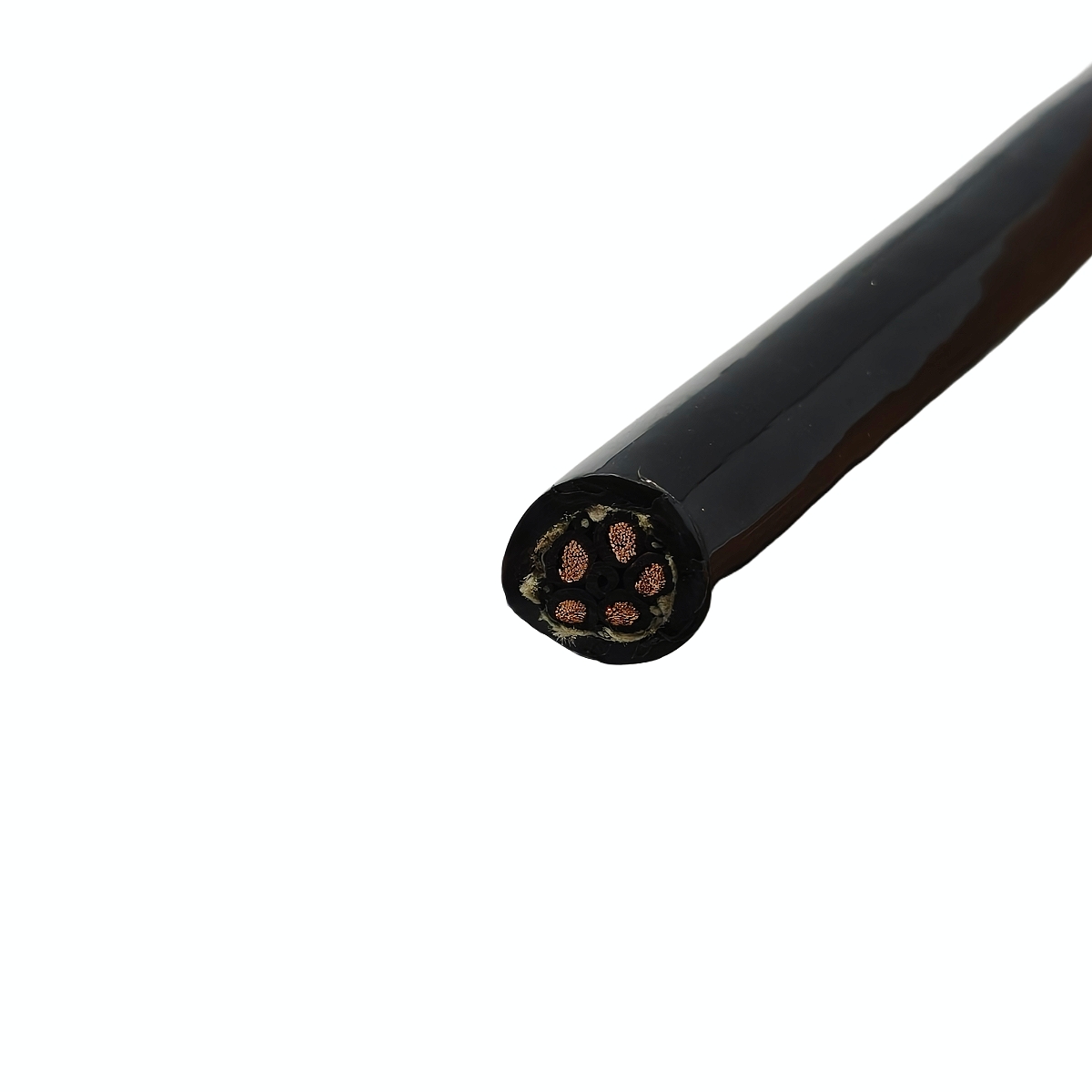

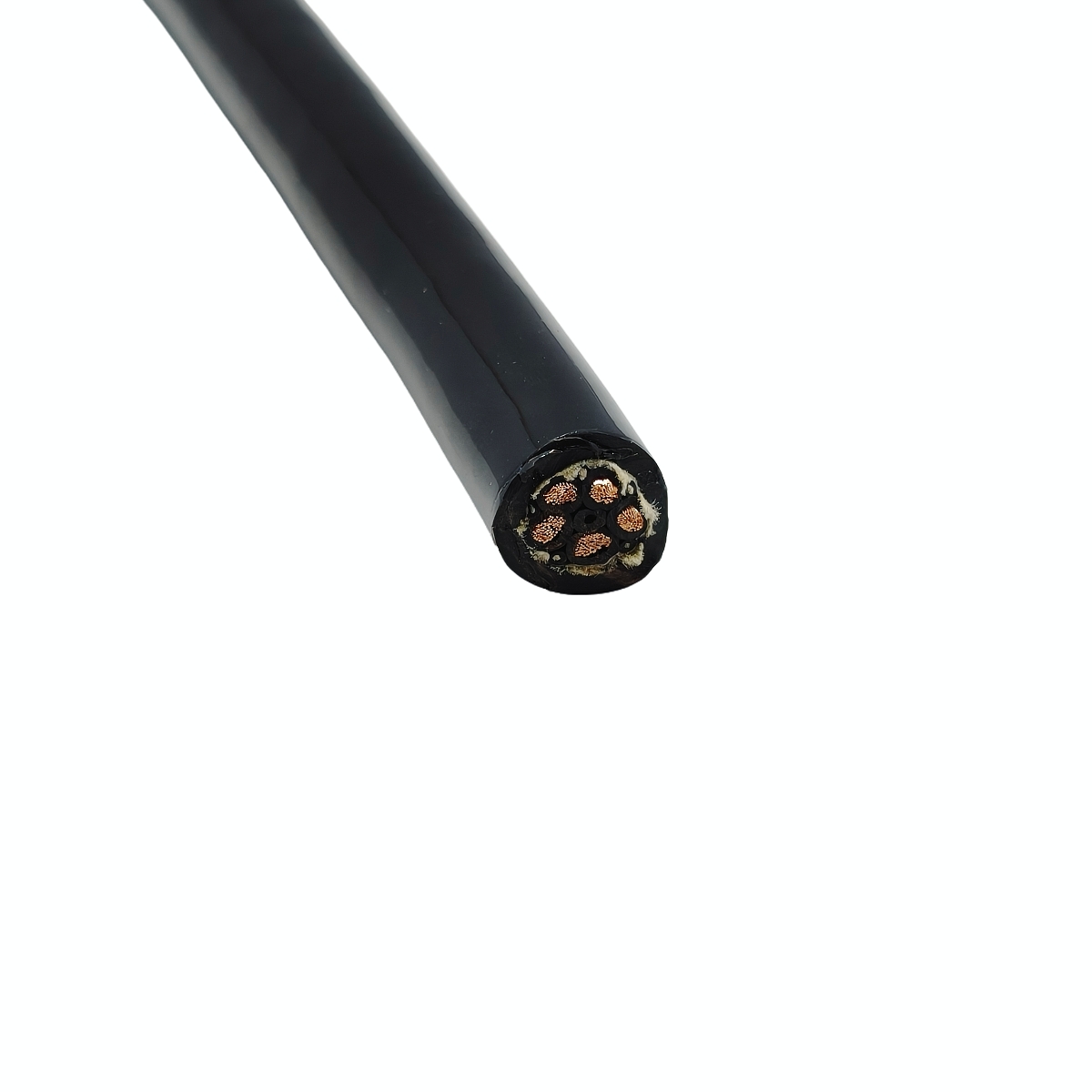

绞合后的缆芯外轮廓必然存在凹谷，若直接挤护套，护套料会向凹谷流动，造成护套厚度不均。因此在缝隙中填入 PVC 条把缆芯填至接近正圆，再重叠绕包无纺布作为隔离层，使后续编织层受力均匀、护套厚度一致。

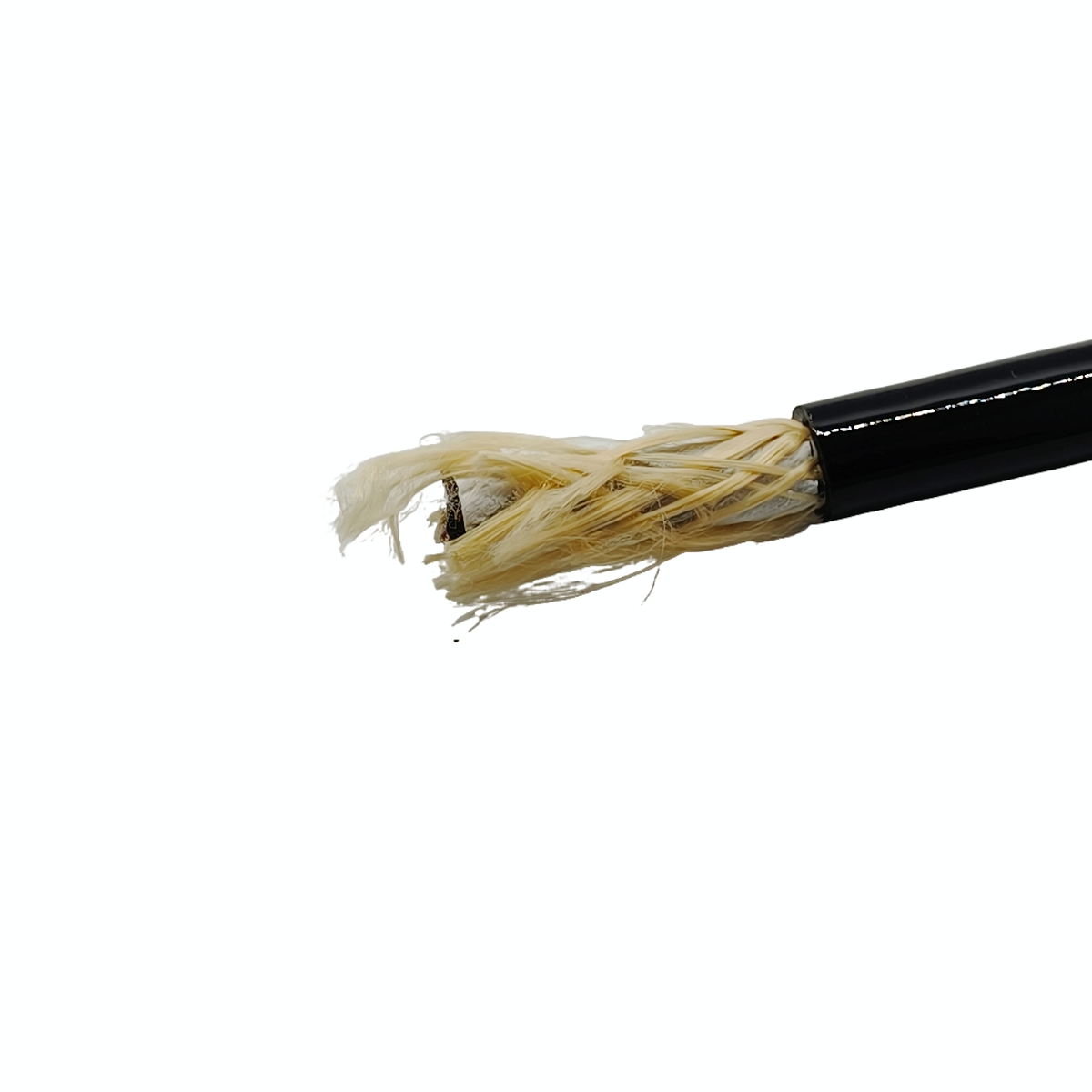

加强层采用 LCP 纤维编织：该纤维强度高、伸长率小、耐水解，适合长期浸水工况；编织覆盖率决定了纤维层对外层护套的支撑是否均匀，也影响整体抗拉的分配方式。最外层为 TPU 挤压护套，TPU 兼具耐磨、耐油与耐水解性能，黑色护套在户外与水下环境中有利于抑制光照老化。

关键特性

• 纵向阻水：中心填充、缝隙填圆、无纺布绕包与挤压护套共同构成多道屏障，水难以沿缆芯纵向贯通
• 承力与导电分离：拉力由纤维层承担，导体不承受主要张力
• 圆整度好：填圆设计使缆芯接近正圆，护套厚度均匀，避免局部薄点
• 护套耐水解、耐磨、耐油：适合长期浸水与油污并存的现场
• 结构稳定：绞合紧密、层间有隔离，收放与弯折后不易松散
• 柔性适中：在保证抗拉与水密的前提下，兼顾可弯曲敷设的需要

电气与机械性能

• 额定电压：以双方确认的规格文件为准
• 绝缘材料耐温等级：80℃
• 长期允许工作温度与短时过载温度：以双方确认的规格文件为准
• 导体直流电阻：以双方确认的规格文件为准
• 最小弯曲半径：以双方确认的规格文件为准
• 允许拉力与破断力：以双方确认的规格文件为准
• 护套机械性能（抗张强度、断裂伸长率、耐磨）：以双方确认的规格文件为准

水密电缆的电气与机械指标通常需要与配套接头、终端处理方式一并确定，例如终端灌封形式会影响允许拉力，接头尺寸会影响最小弯曲半径的取值，因此本页不逐项罗列具体数值，最终以双方确认的规格文件为准。结构层面的信息如上所列，可作为前期选型时的对照依据。

典型应用场景

• 水下设备的供电回路，如水下摄像机、水下照明、水下执行机构
• 水池、水槽与压力试验装置中的固定或移动敷设
• 海洋工程机械、闸门与水下作业工具的电源连接
• 潮湿、油污并存的工业现场，以及需要频繁冲洗的设备
• 需要同时具备抗拉与水密要求的收放式作业系统

在这些场合中，缆体往往一端固定在水密接插件或灌封终端上，另一端随设备移动，受到的不仅是拉力，还有扭转与反复弯折。中心填充与编织加强的组合正是为这类受力方式设计的：拉力沿纤维层传递，弯折时各芯线在填圆结构中仍有位移空间，不容易出现单芯被挤扁或磨破绝缘的情况。

选型与定制提示

• 芯数与截面可根据供电回路数量与载流要求组合，本结构为五芯电力型，也接受其它组合形式
• 护套材料可按使用环境选择，长期浸水、油污或低温工况对应的料种不同，需在规格文件中明确约定
• 承力等级可按实际悬挂长度与收放方式调整，编织层规格随之变化
• 端头处理方式（裸端、水密接头、灌封终端）影响整体水密与抗拉效果，建议与缆体一并确定
• 交货长度、包装形式按项目约定；长距离敷设时建议预留适当余量，避免终端处承受额外张力
• 安装与使用时避免在小半径条件下反复弯折，收放过程中尽量减少扭转

以上参数与结构按产品实际配置整理，具体规格以双方确认的规格文件为准；如需在护套颜色、端头形式或标识方式上做调整，可在前期沟通时提出，并一并写入规格文件。
