零浮力电缆 4×0.75mm²+3D(0.33mm²)+1SMF

产品概述

零浮力电缆用于水下设备与水面控制端之间的电力与信号传输，其结构目标是把电缆在水中的自重尽可能抵消，使设备在水下保持原有姿态，不被电缆拖拽上浮或下坠。与普通水下电缆相比，这类产品的难点不在导电，而在把导电、传信号、承力、浮力这四件事安排在同一条缆里，各自占据合适的位置，互不干扰。

本款产品采用四根电力线芯、三根辅助线芯与一根单模光纤的复合结构，铜导体外面是聚乙烯绝缘，缆芯成缆后依次设置铝箔屏蔽层、承力纤维、发泡层与聚氨酯外护套。整条电缆在水中的表现为缓慢下沉而不漂浮，适合需要长时间悬停或低速移动的水下作业。

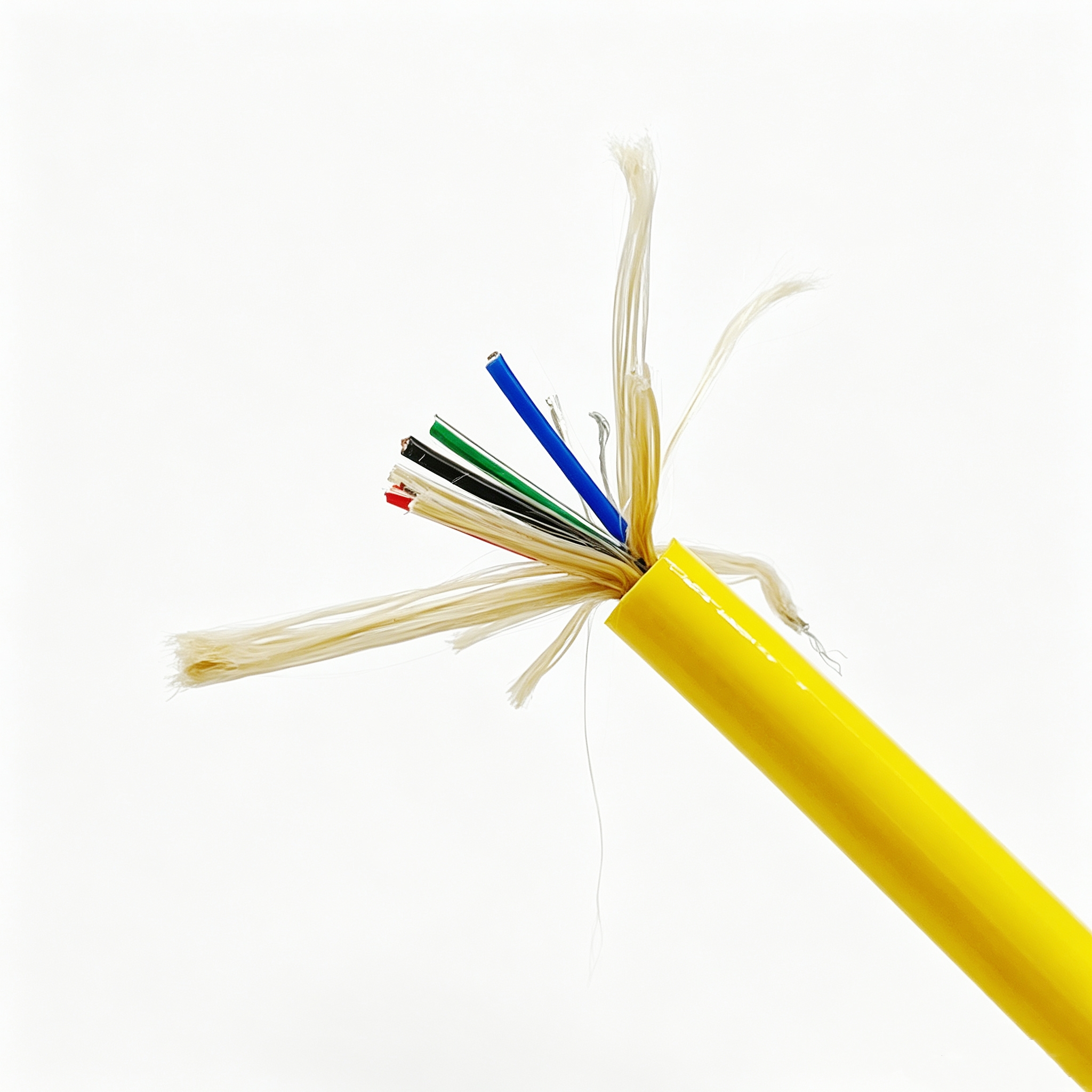

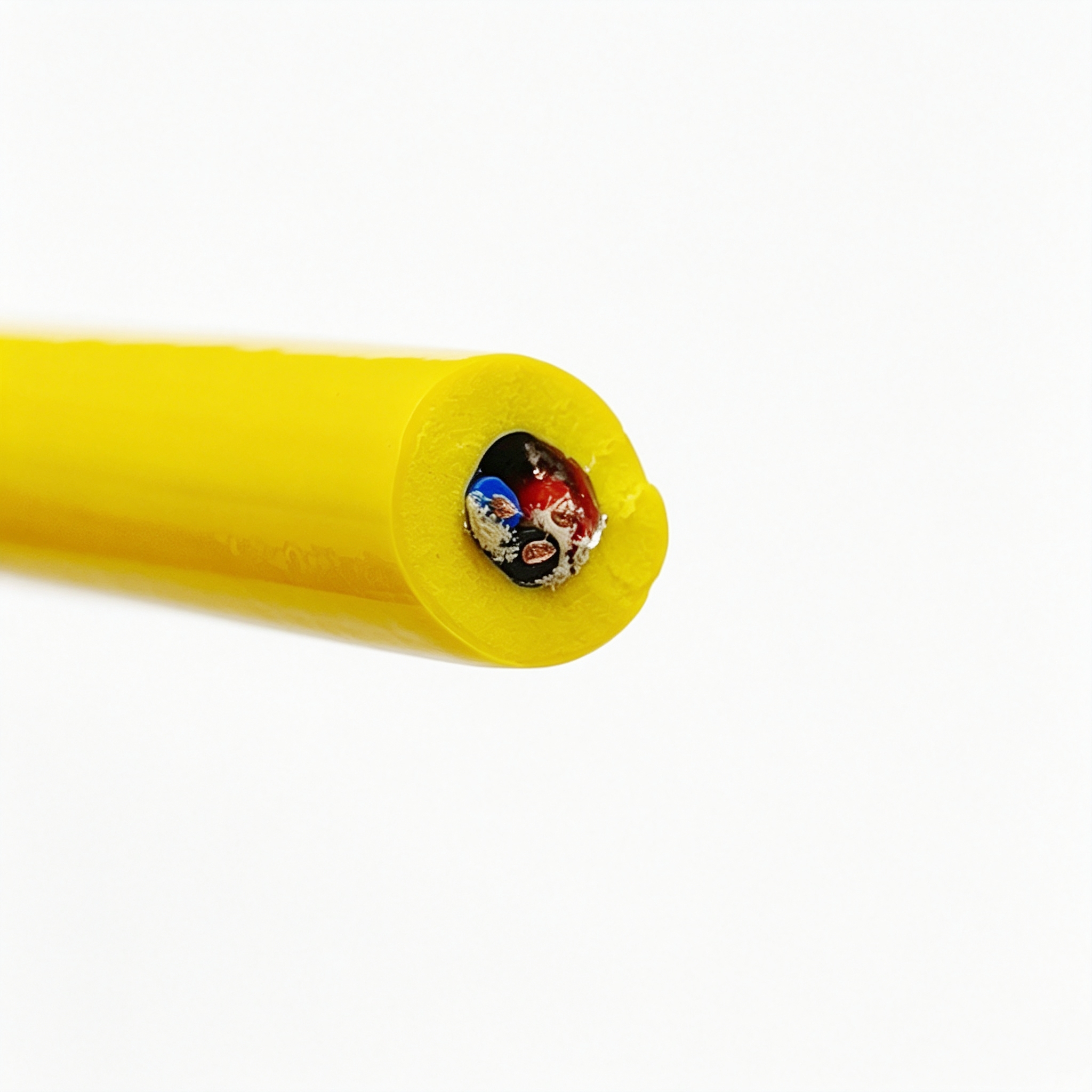

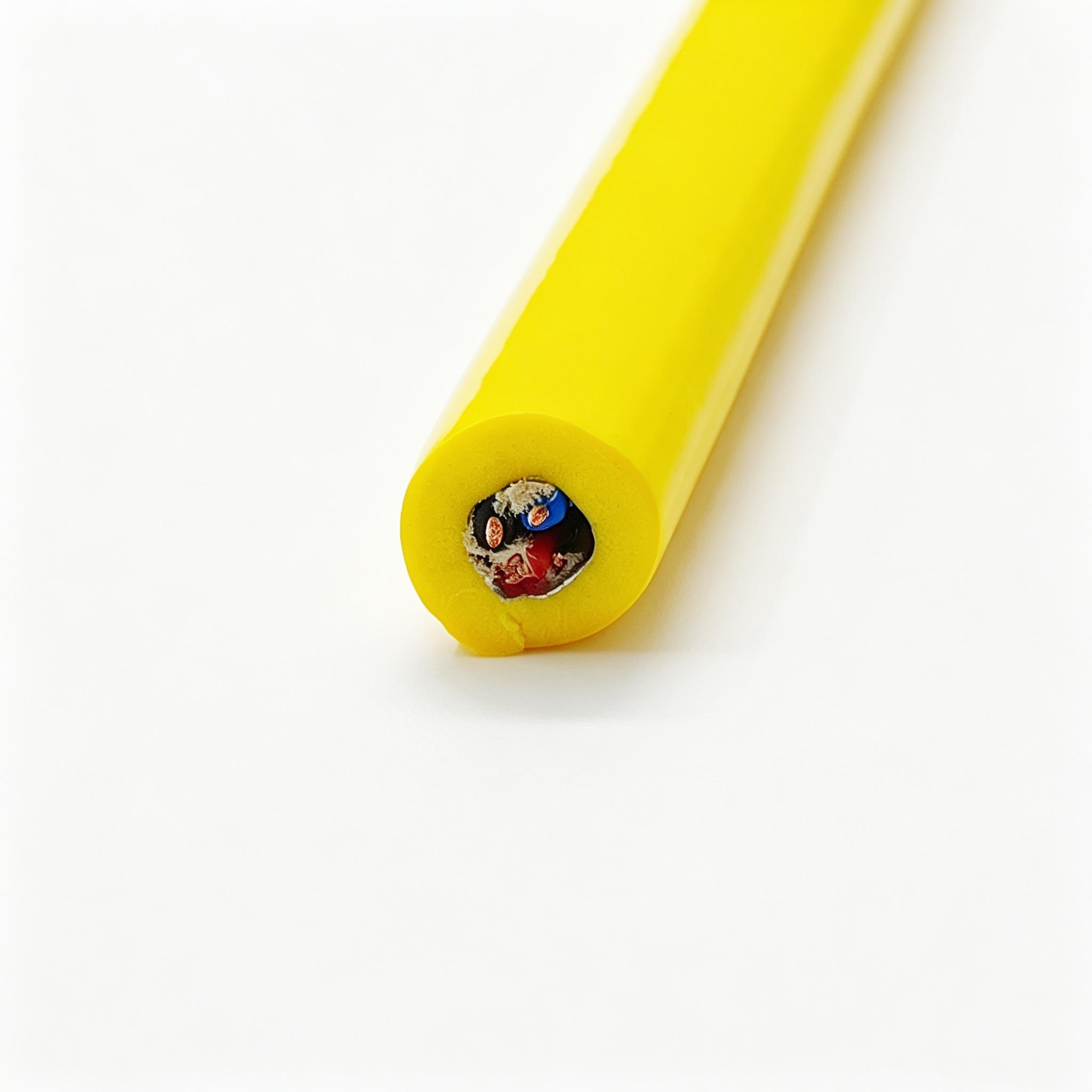

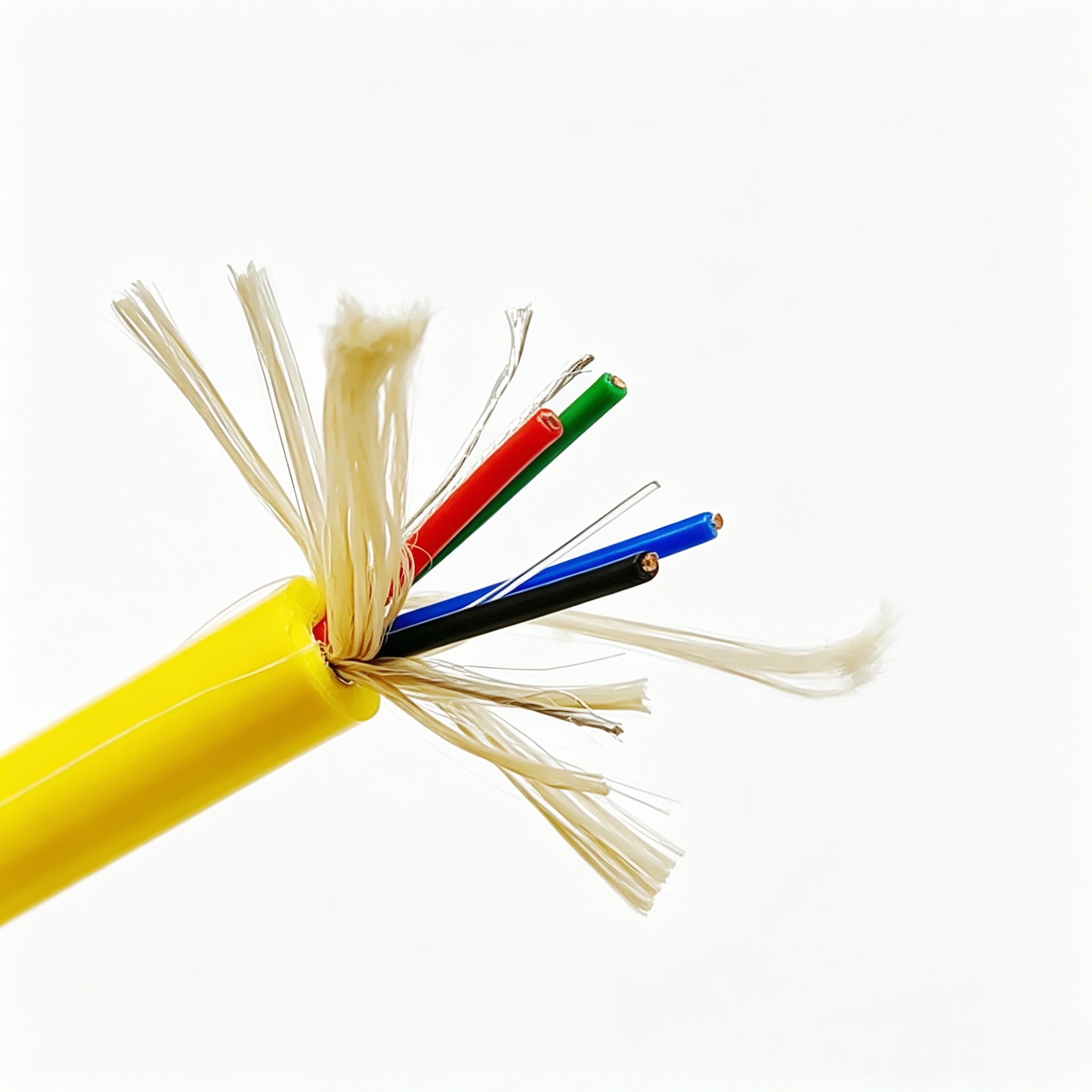

结构与材料

• 导体：镀锡铜丝多股绞合，0.75mm²，绞合外径 1.12mm
• 绝缘：PE，厚 0.7mm，绝缘外径 2.52mm，分红、黑、蓝、绿四色
• 辅助单元：3 根 0.33mm² 辅助线芯与 1 根单模光纤同缆布置
• 屏蔽层：铝箔绕包，配 3 根镀锡铜丝排流线
• 成缆：四根电力线芯与辅助单元绞合成缆，成缆外径 6.1mm，缆内布置 13 根高强力承力纤维
• 内护套：发泡层 2.9mm
• 外护套：TPU，厚 0.6mm，黄色
• 成品外径：13.2±0.5mm

导体选用镀锡铜丝，是为了在水下环境中减缓铜的氧化与发黑，绞合结构也让电缆在反复收放时更容易弯曲。聚乙烯绝缘吸水率低、介电性能稳定，适合长期浸水的场合；四种颜色便于两端接线时区分回路，减少接错的可能。

辅助线芯与光纤同控制、监测回路配合使用，供电、信号与数据走在同一根缆里，水下端的设备就不必再拖第二根缆。铝箔绕包加镀锡铜丝排流线的组合，用于抑制外部电磁干扰并把感应电荷导走，对变频驱动、传感器弱信号这类容易受扰的回路有实际意义。

承力纤维集中布置在缆芯周围，承担收放与水流作用产生的拉力，把拉力从铜导体上卸下来，这是复合水下缆寿命的关键。发泡层提供浮力并兼作内护套，外护套则用聚氨酯做薄壁挤出，负责耐磨、耐水解与保护内部结构。两层分工明确：一层做浮力，一层做防护，厚度分配决定了整条缆的柔软度与抗压能力。

关键特性

• 水中重量接近零：整条电缆在水下接近中性，缓慢下沉而不漂浮，便于设备保持姿态
• 复合传输：电力、辅助信号与光信号同缆传输，减少水下端的电缆数量
• 承力与导电分离：拉力由纤维承担，铜导体不直接受力
• 抗干扰：铝箔屏蔽加排流线，适合弱信号与变频环境
• 双层护套：内层发泡提供浮力，外层聚氨酯耐水解、耐磨损
• 颜色区分：多色绝缘便于接线核对与故障排查

电气与机械性能

零浮力电缆的电气参数与敷设水深、使用长度、供电方式都有关系，本款产品的额定电压、绝缘电阻、耐压水平与工作温度区间，以双方确认的规格文件为准。电缆的允许拉力与最小弯曲半径同样与端头处理方式、收放机构的轮径有关，实际使用时建议按整根缆的受力路径核算，不要只看某一项指标。

机械方面需要关注三点：一是反复收放时的弯曲疲劳，聚氨酯外护套与多股绞合导体都有一定余量，但导向轮过小会加速护套开裂；二是水压下的结构稳定性，发泡层受压缩后浮力会下降，因此使用深度要和结构设计匹配；三是接头的水密性，水下端的接头往往比缆本体更早出问题。

典型应用场景

• 水下机器人与遥控潜器：为推进器、灯组与摄像机供电，同时回传视频与控制信号
• 水下观测与探测设备：声呐、成像、水质传感器的长期布放与数据回传
• 海洋工程施工与打捞：潜水作业工具、清洗与切割设备的供电缆
• 水池试验与科研装置：实验室水槽、拖曳水池中的测试布线
• 船载与平台水下作业：需要随设备下放、回收的临时作业缆

在这些场合，电缆通常与绞车、滑环或水下连接器配套使用，整根缆的水中重量是否接近零，直接影响设备的操控手感与悬停稳定性。

选型与定制提示

选型时先确认四件事：使用水深、单次作业长度、水下端设备的功率与信号类型，以及收放方式。水深决定发泡层的压缩余量与外护套厚度；长度与截面积共同影响线路压降；信号类型决定是否需要屏蔽与光纤；收放方式决定弯曲半径与护套材料的选择。

本款产品的电力线芯截面、辅助线芯数量、光纤类型（单模或多模）、芯数与颜色顺序、护套颜色、水中重量，都可以按项目要求调整。需要更长距离传输或更高抗拉要求时，可以增加承力纤维的规格与根数；在强机械摩擦环境使用时，可以调整外护套厚度。

具体参数与结构以双方确认的规格文件为准。建议在打样阶段先确认水中重量、外径与弯曲表现，再进行整卷生产，避免整批到货后才发现与设备收放机构不匹配。
