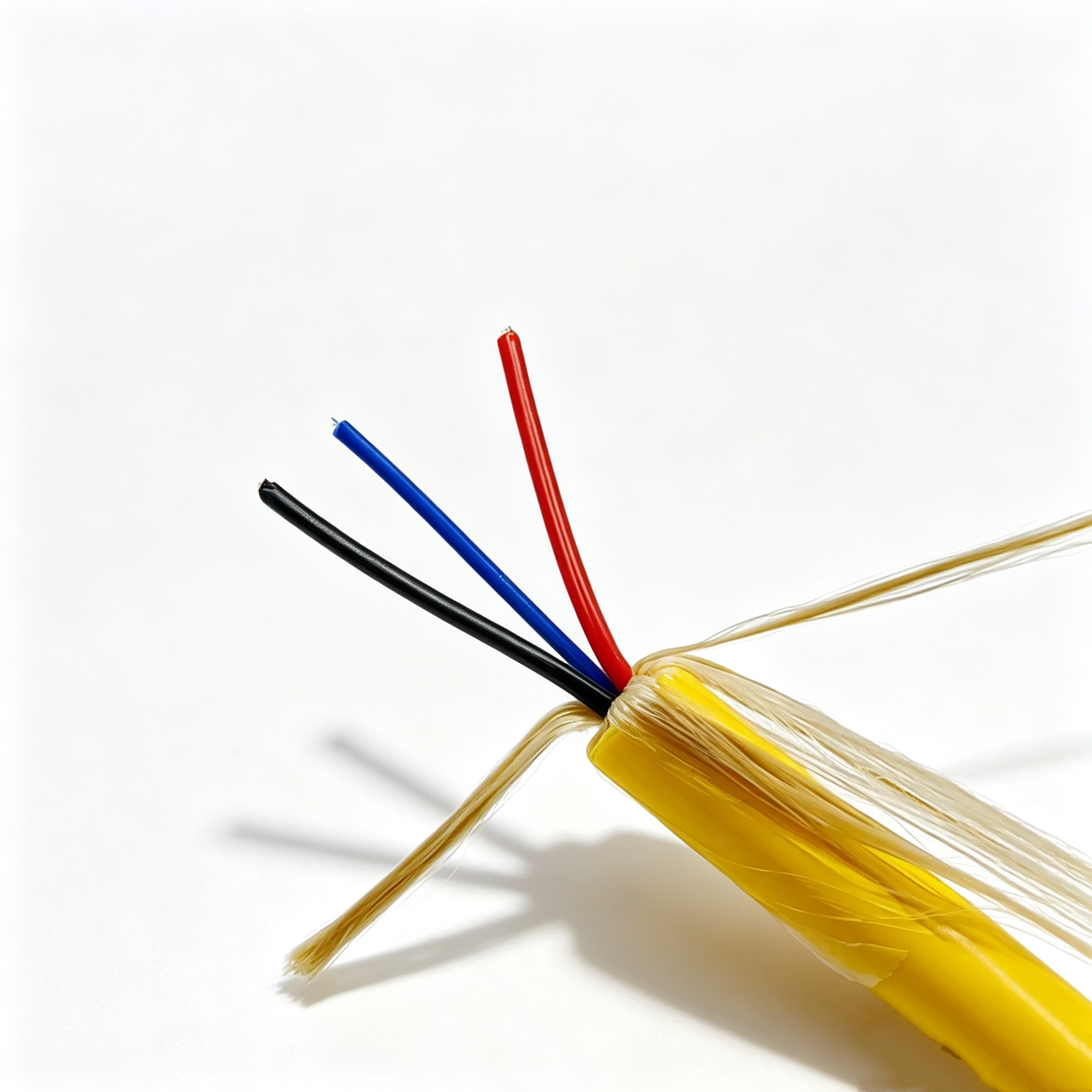

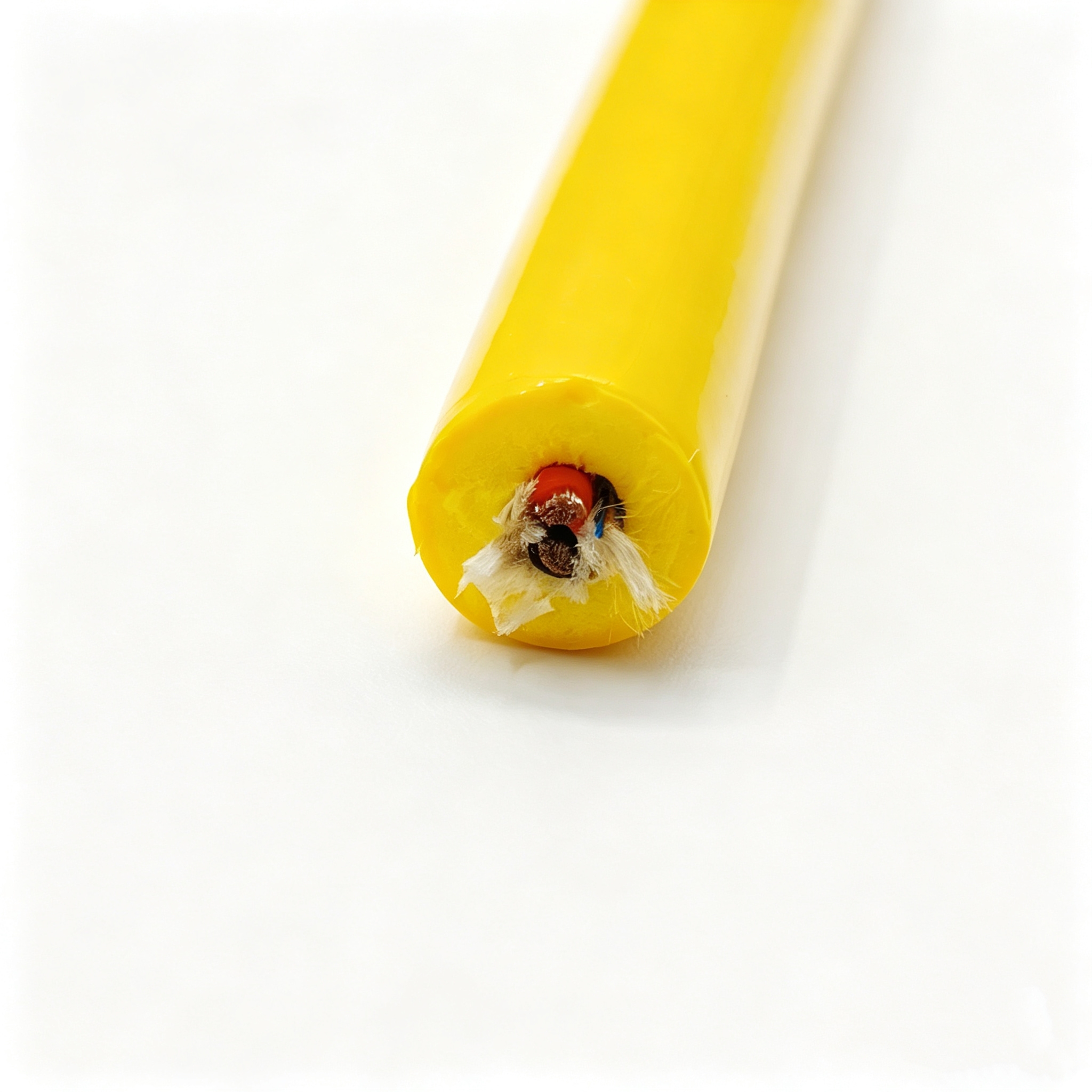

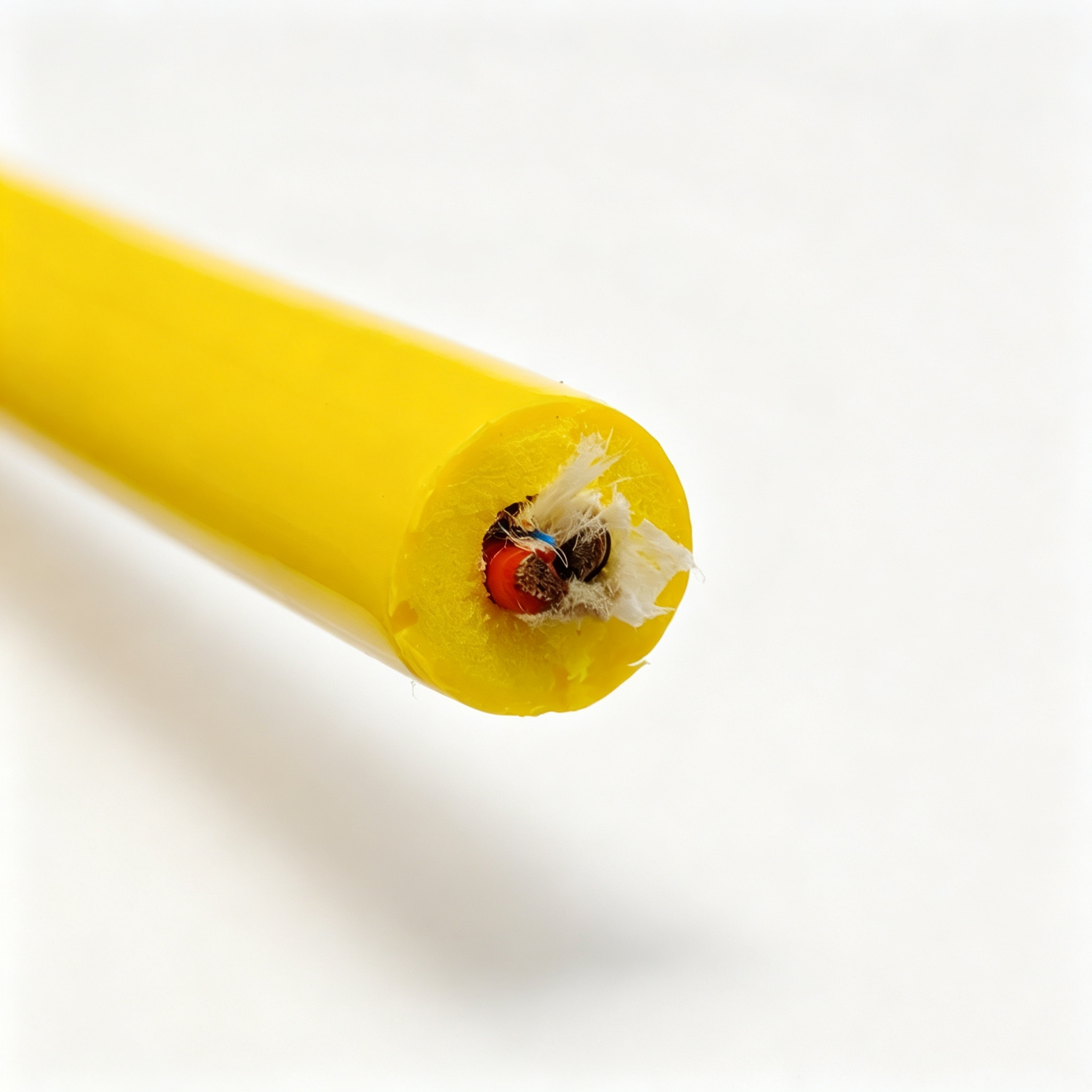

零浮力电缆 双护套 浮力电缆 2×1.2+2SMF-300KG

产品概述

零浮力电缆是水下装备与水面之间的信号、供电通道。缆体接近中性浮力时不会给载体增加额外负担，收放过程也不容易打结或被水下障碍物挂住。这款双护套浮力电缆由湃德电缆面向水下长期浸没工况设计：内层为发泡层，用来抵消缆体在水中的自重；外层为实心薄壁护套，负责耐磨、耐水解与抗切割。两层各司其职，避开了发泡层既要浮起来又要耐磨的矛盾。

缆内同时安排电力芯线与光纤单元，供电与信号走同一根缆。这样水下不必再并排拖两根缆索，收放装置的结构也随之简化，对小型水下载体尤其有利。

结构与材料

• 导体：镀锡铜绞合，截面 1.2mm²，绞合外径 1.41mm。镀锡层隔开铜面与潮气，长期浸水不易氧化发黑，端头也便于与接插件焊接。
• 绝缘：PE，厚 0.5mm，单芯绝缘外径 2.3mm，黑、红两色区分正负极，接线时不易接反。
• 光纤单元：单模光纤随缆敷设，与电力芯线一同成缆。光纤本身不承力，弯曲时由周围填充物缓冲，避免微弯损耗。
• 成缆：左向绞合成缆，成缆外径 4.8±0.5mm；缆芯间隙以 12 根 3000D LCP 纤维填充，这些纤维同时作为承力元件，与铜导体分开布置，受力时拉力不经过芯线；成缆外绕包无纺布，便于后续挤包时包覆均匀。
• 内护套：TPU 发泡，厚 3.1mm。发泡后密度下降，是整根缆获得浮力的关键层。
• 外护套：TPU，亮面黄色，薄壁挤出。亮面在水中易识别，使用后也方便擦洗。
• 成品外径：12±0.5mm。

关键特性

发泡内护套加外层薄壁实心护套，是本产品结构上的主要特点。发泡层提供浮力储备，外层护套不参与浮力计算，只承担机械保护，因此能在不明显增加水中重量的前提下把耐磨性做上去。

承力元件独立布置。LCP 纤维集中在缆芯外围，拉力主要由纤维承担，导体与光纤各自保持原有位置，反复收放后芯线不易被拉细或拉断。

光电同缆。供电与信号合并在一根缆里，减少了水下绞缠与接插件数量，也降低了接头处进水的概率。

护套材料本身耐水解、耐油、耐磨，挤出后形成致密表层，适合长时间浸没与频繁收放。黄色外护套在水下和甲板上都比较醒目，便于观察缆体走向、及时发现磨损位置。

缆体柔软度经过调配，人工收放时不易打卷；同时保留一定刚度，绞车收卷时不会因过软而压扁。

电气与机械性能

额定抗拉 300KG。实际使用应留出安全余量，不建议长期在接近极限值的状态下工作。

额定电压、工作温度区间、最小弯曲半径与直流电阻等指标，随使用工况和配套接头方案不同，以双方确认的规格文件为准。光纤的衰减与带宽指标同样按所选光纤类型确定。

浮力表现与水质、水深、配套附件直接相关。接头、浮子、配重的重量都会改变整根缆的净浮力，同一根缆在不同工况下的实际表现并不相同，需要按整套系统核算。

典型应用场景

• 小型水下机器人的脐带缆：为推进器供电，同时回传视频与传感器数据。
• 水下摄像与照明系统：长时间定点拍摄时，缆体越少拖拽镜头越好。
• 海洋观测浮标与水下传感器：垂直悬挂或斜拉敷设，减小水流作用下的摆动。
• 水池试验与水下检测设备：需要频繁收放、反复弯曲的场合。
• 水下机械臂与采样装置：随臂体运动，要求缆体柔软且不易缠绕。

选型与定制提示

选型时先明确三件事：敷设水深与水流条件、收放方式（人工收放还是绞车）、需要抵消的净水中重量。这三点决定发泡层厚度与承力纤维的配置方式，也是后续核算浮力的基础。

在此基础上可调整的内容包括：

• 芯数与截面：电力芯线可按供电功率调整，光纤可与电力芯线按不同组合成缆。
• 光纤类型：单模适合较长距离传输，多模适合短距离高速率场景。
• 护套颜色与表面：除黄色亮面外，可按项目要求调整。
• 承力等级：按实际拉力与安全系数确定纤维根数与编织方式。
• 长度与端接：可按敷设长度整根供货，也可按项目要求配接头与过渡件。

若现有规格与使用需求不完全匹配，可将敷设条件、负载与接口要求提供给湃德电缆，由技术部门据此给出对应方案。所有技术参数以双方确认的规格文件为准，本文所列数值仅对本文描述的这款结构有效。
