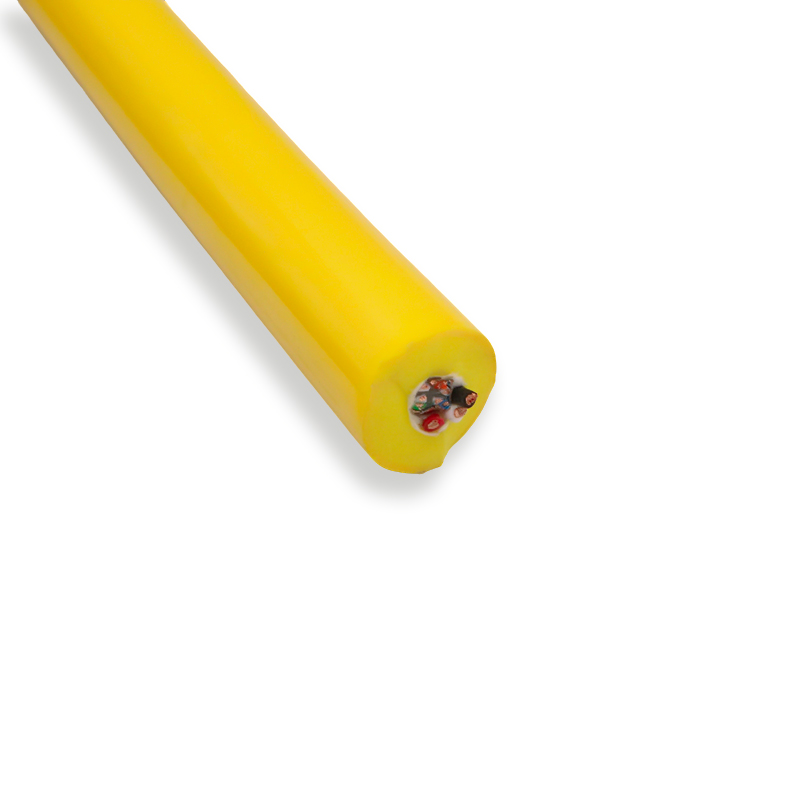

零浮力电缆 浮力电缆 3×0.75+STP CAT6No.01

产品概述

零浮力电缆 浮力电缆 3×0.75+STP CAT6 是把电源与数据合在同一根缆体内的水下复合电缆。缆内并列布置电源线芯与一组六类屏蔽数据单元，外层为发泡护套，整体比重经结构设计后接近海水，在水中呈中性浮力状态，既不易下沉拖底，也不会持续上浮而拉扯设备。

它面向需要长时间浸水、反复拖曳或定点悬停的水下装备，重点解决三件事：供电与数据能否同缆传输、缆体在水下是否便于控制姿态、长期浸水后护套与屏蔽是否仍然可靠。对于需要减少水下接头数量、又希望信号回传稳定的场合，这类结构比电源线与数据线分开敷设更省事，也更便于收放和盘绕。

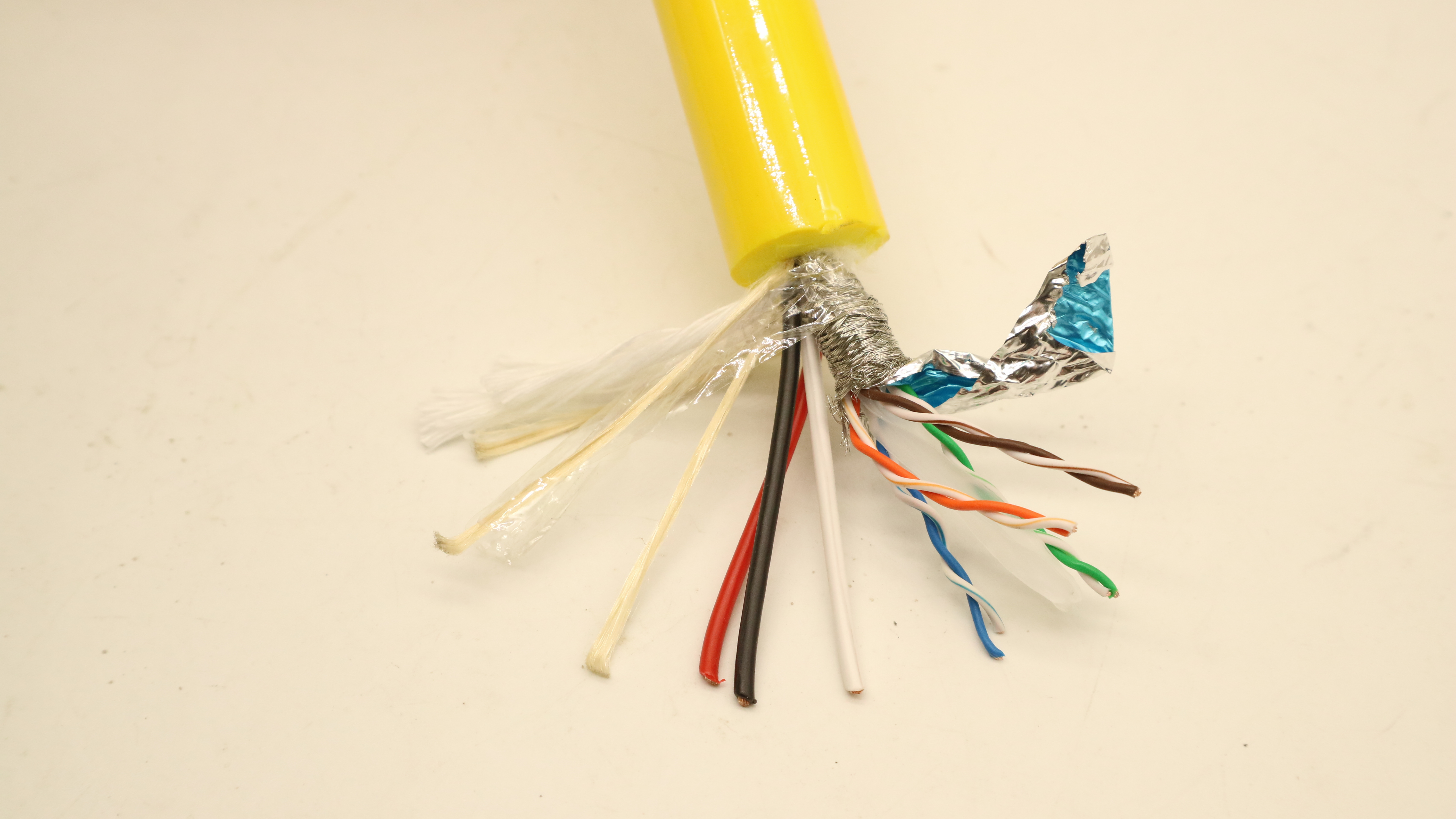

结构与材料

• 导体：裸铜丝绞合，42/0.15；标称截面 0.75mm²，共 3 芯。
• 绝缘：PE，厚 0.5mm；单根绝缘线芯外径约 2.0mm，分色为红、白、黑。
• 数据单元：4 对 7/0.2 双绞线，配十字骨架、铝箔屏蔽、镀锡铜丝编织（覆盖率约 80%）与聚酯带绕包。
• 成缆与承力：成缆外径 7.8mm，内置 8 根 3000D LCP 纤维作承力元件。
• 外护套：PUR 发泡，厚 3mm，黄色；成品外径 14±0.5mm。

电源线芯由裸铜丝束绞而成，绞合紧密、表面圆整，便于反复弯折；绝缘为实心 PE 挤出，兼顾绝缘强度与线径控制，三根线芯分色，便于两端接线时分清相位。

数据单元按对绞方式成缆，对间加十字骨架做物理隔离，线对外包铝箔，再以镀锡铜丝编织收口。编织层同时承担屏蔽与辅助承力作用，最外层绕包聚酯带固定，避免敷设过程中松散。编织层与铝箔形成复合屏蔽，有助于降低外部干扰和对间串扰。

承力纤维与线芯同向绞合成缆，拉力主要由纤维承担，导体不直接受拉；成缆后整体圆整、松紧适中，既保持柔顺，又不会因过松而在拖曳时抽芯。外护套采用发泡挤出方式一次包覆，发泡层与内部结构贴合紧密，形成低比重的外层，同时保留水下使用所需的柔韧与耐水解表现。

关键特性

• 中性浮力：发泡外护套降低整体比重，缆体在水中不易下沉或上浮，拖曳姿态稳定。
• 电源与数据同缆：电源线芯与屏蔽数据单元一次敷设，减少水下连接点数量。
• 抗干扰结构：铝箔与镀锡铜丝编织构成复合屏蔽，配合十字骨架降低对间串扰。
• 承力独立：承力纤维与导体分开布置，拉力不落在铜丝上，反复收放时更耐用。
• 耐水耐油：外护套在长期浸水与油污环境下保持柔韧，不易开裂、不易吸水增重。
• 敷设友好：采用紧密绞合与松绞成缆，便于绕过导缆轮、盘绕收纳。

电气与机械性能

数据单元与电源线芯在结构上彼此隔离，屏蔽层连续包覆，可降低水下信号回传时受到的干扰。整缆的电气指标与机械指标随使用深度、拖曳速度、收放频次以及配套连接器形式而变化，可按项目要求定制，具体以双方确认的规格文件为准。

从结构逻辑上看，拉力由承力纤维承担，导体与屏蔽层主要承受敷设弯曲带来的应力，因此在设计工况内反复收放不会损伤线芯；发泡护套提供外层保护，使屏蔽层不直接与海水、泥沙接触，有利于延长使用寿命。若使用工况涉及大深度、高拖速或强冲击，建议在选型阶段说明，以便调整承力配置。

典型应用场景

• 水下机器人（ROV）的供电与视频、传感信号回传；
• 水下云台、摄像与照明组件的复合缆；
• 水下检测、采样与观测仪器的拖曳线；
• 需要中性浮力姿态控制的海洋工程装备；
• 与水下插拔连接器配套的短距离作业缆；
• 水池、试验场与近海测试中的临时布放线。

选型与定制提示

• 电源线芯的数量与截面、数据单元的类别与对数，均可按项目需要调整；
• 承力元件的规格与根数依据使用水深、拖曳力与安全余量确定，选型时请一并说明使用工况；
• 护套颜色、外径与印字要求可定制，可按项目标识统一；
• 连接器形式、分支长度与端头处理按设备接口定制；
• 具体参数以双方确认的规格文件为准，建议先确认结构方案与样品，再进入批量生产。

湃德电缆（PAIDE / PAIDECABLE）可根据项目条件提供上述水下复合结构方案与样品支持，并配合完成连接器端的配套处理。
