零浮力电缆 浮力电缆 UTP CAT6

产品概述

零浮力电缆是专为水下作业环境设计的一类特种电缆，核心思路是让缆体自身密度尽量接近水体密度，从而在水下接近中性浮力状态，减轻设备端的垂坠负担。本款产品采用四对无屏蔽双绞（UTP）结构，配合发泡外护套，兼顾数据传输与水下柔性布放需求。

缆体适用于需要长时间浸水、反复收放与拖曳的场合。导体、绝缘、承力与阻水元件分层布置，使信号传输与机械承载各司其职；发泡外护套在保持护套完整性的同时降低整体重量，帮助整根缆在水下保持姿态平稳。

对水下设备而言，缆体自重与水流阻力往往直接影响姿态控制与续航。零浮力结构可以减小缆体对设备的下拉作用，也便于在收放过程中保持缆形顺畅、减少打结与扭转。

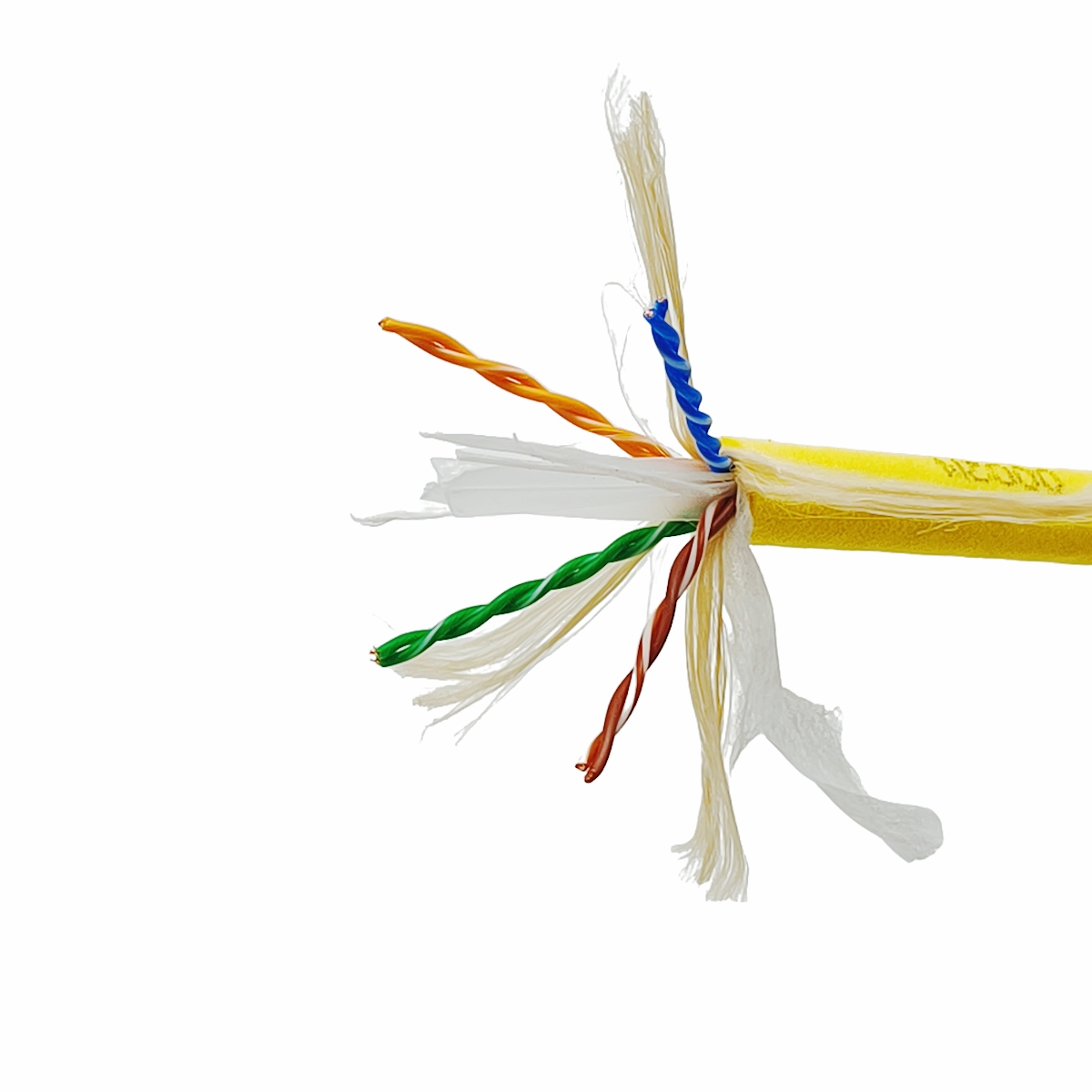

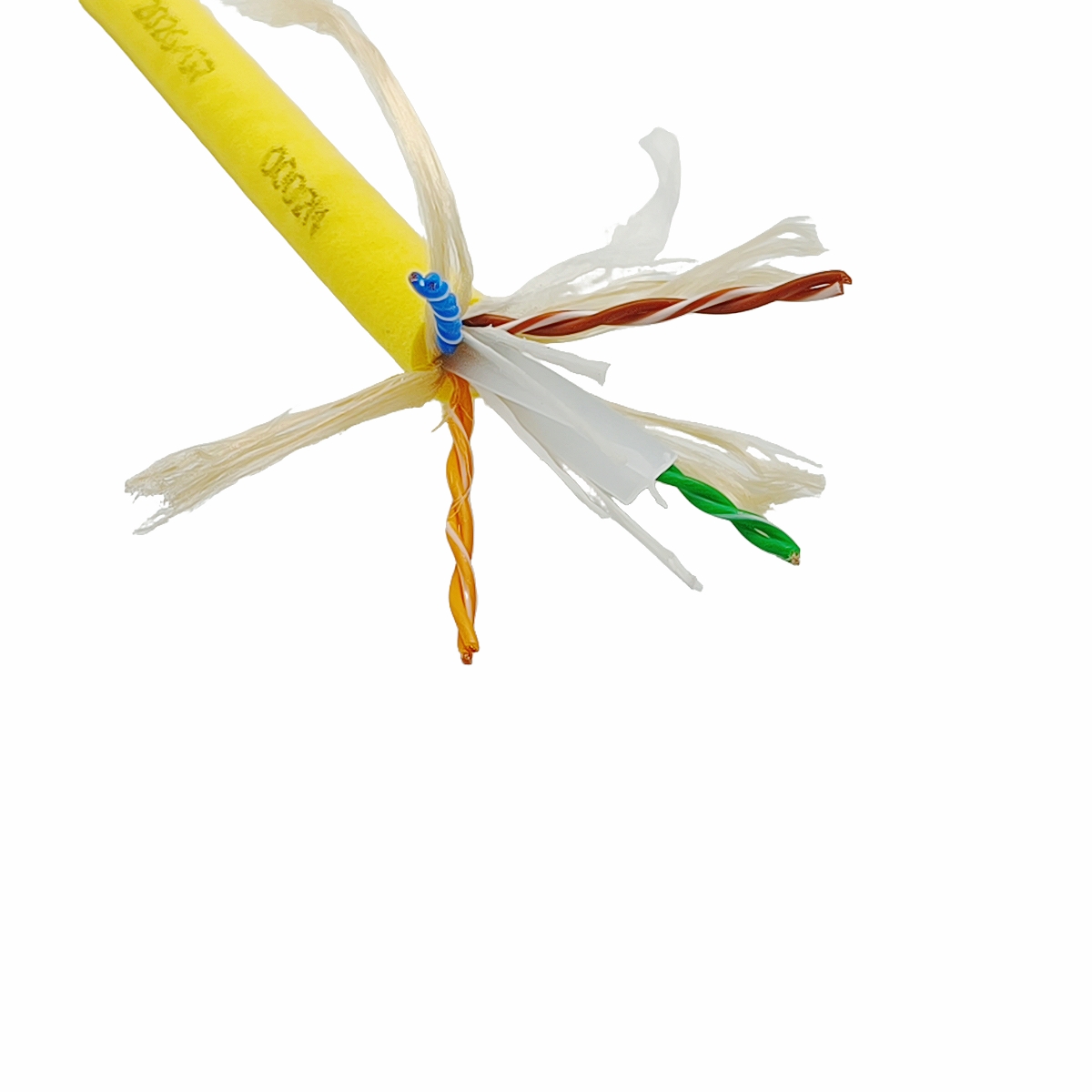

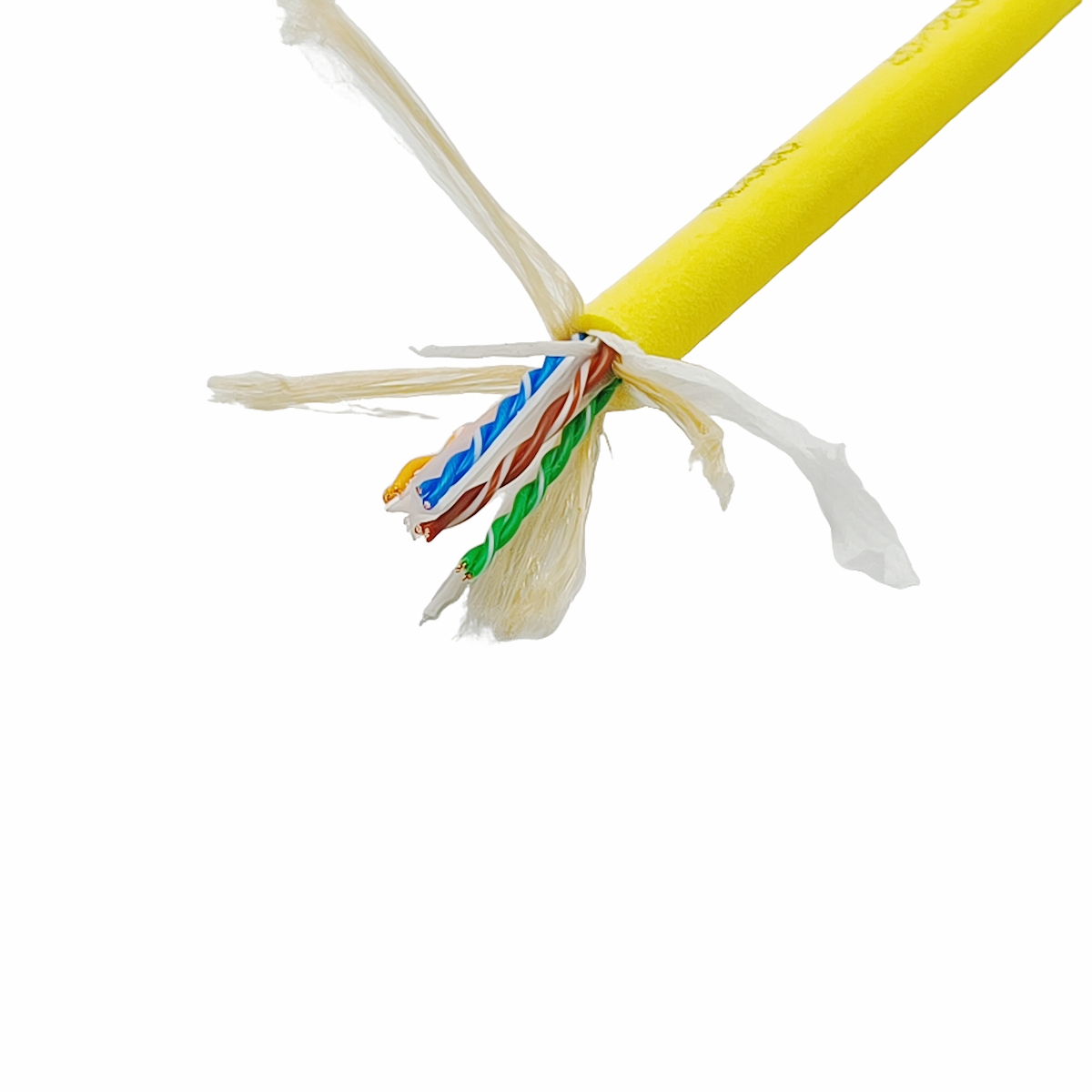

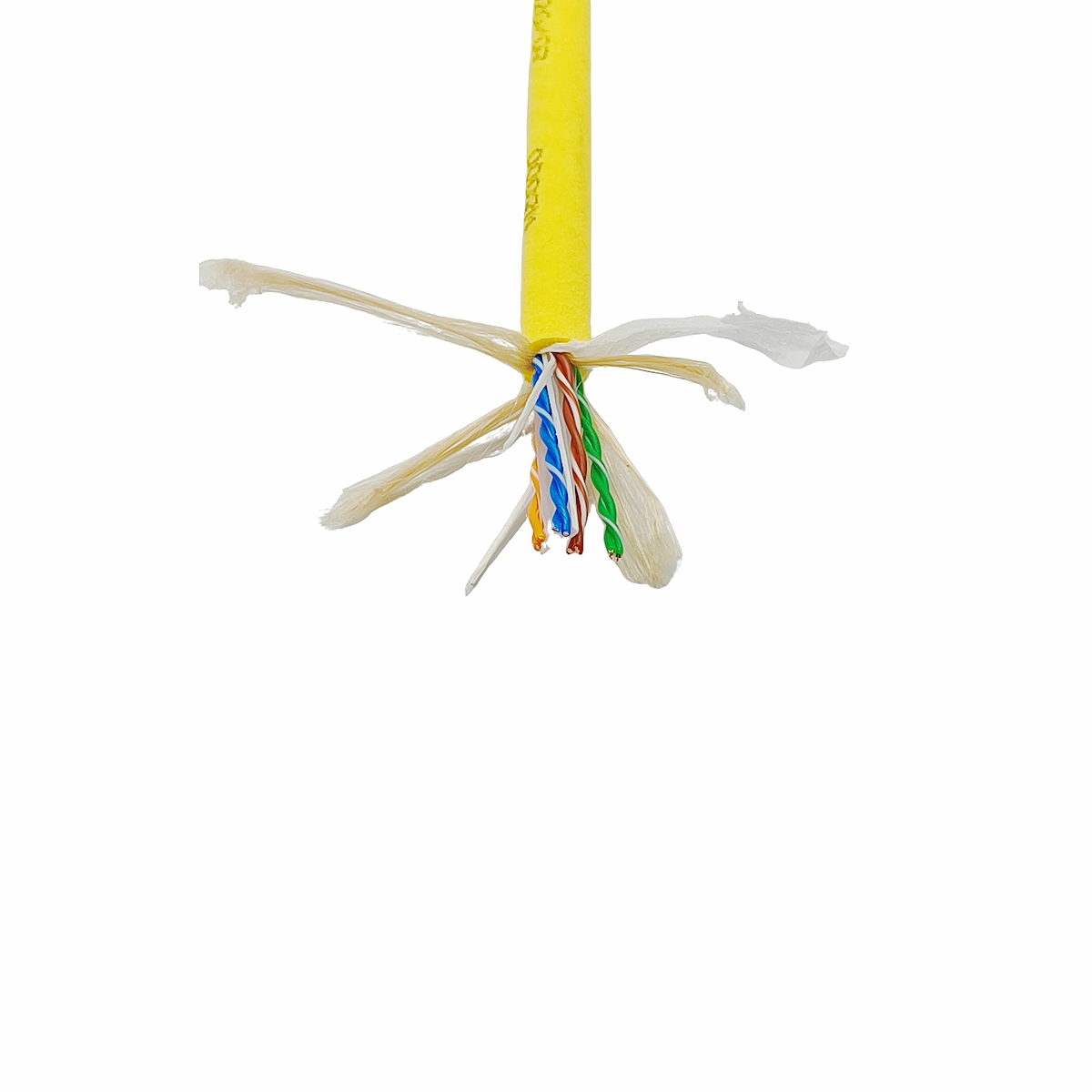

结构与材料

• 导体：裸铜丝绞合，7/0.2（24AWG）
• 绝缘：PE，厚 0.25mm
• 线对构成：四对双绞线，按 绿/绿白、蓝/蓝白、橙/橙白、棕/棕白 分色，采用 UTP 无总屏蔽布置
• 中心骨架：十字骨架将四个线对分隔并固定，减少线对间的相对位移
• 承力与阻水：缆芯内布置四根 3000D 承力纱与四根阻水纱
• 绕包层：无纺布
• 外护套：发泡聚氨酯，厚 1.75mm，黄色
• 参考成品外径：8.2±0.3mm

导体采用多股细丝绞合，兼顾柔顺性与载流能力，便于在狭窄空间内反复弯曲。绝缘层包覆单根导体，构成线对的基本绝缘单元。无纺布绕包把各单元收拢成圆整缆芯，同时起到隔离与缓冲作用。

承力纱与阻水纱沿缆芯均匀分布：前者承担拖曳与收放过程中的拉力，后者在进水后膨胀、封堵水分纵向流动的通道。外护套采用发泡聚氨酯挤出，护套内部形成细密气孔结构，在保证耐磨与耐水解性能的同时降低密度，是整根缆获得浮力平衡的关键层。

关键特性

• 接近中性浮力：发泡护套降低整体密度，减小缆体对水下设备的垂坠拉力
• 承力与导电分离：拉力由承力纱承担，导体只负责信号传输，反复收放后性能更稳定
• 纵向阻水：阻水纱遇水膨胀，抑制水分沿缆芯蔓延
• 结构稳定：十字骨架分隔线对，降低线对之间相互干扰与位置漂移
• 耐水解、耐油污、耐磨：适合长期浸水与油性介质环境
• 柔顺易收卷：缆体柔软，配合绞车与导向轮时运行顺畅

上述特性来自结构与材料的组合：双绞与骨架决定传输稳定，承力与阻水元件决定机械强度与纵向密封，发泡护套决定浮力、耐磨与耐水解表现，三者需要按项目实际条件整体权衡，单独放大某一项往往会牺牲其余性能。

电气与机械性能

本产品按六类（CAT6）数据缆的四对双绞结构设计，可用于常规网络数据的稳定传输。发泡护套的厚度、密度与缆芯结构共同决定浮力表现，需要与导体规格、承力件配置一并匹配。

具体的电气指标（如特性阻抗、衰减、近端串音等）与机械指标（拉伸载荷、最小弯曲半径、使用温度范围等）以双方确认的规格文件为准，可按项目使用水深、收放频次与设备接口条件进行匹配确认。

典型应用场景

• 水下机器人与遥控潜器：作为数据与信号链路，随设备升降、巡航时保持姿态平稳
• 水下摄像与照明：为摄像、补光设备提供柔软的信号连接，减少缆体对镜头姿态的影响
• 海洋观测与监测：用于传感器、采集设备的布放与回收，长期浸水环境下保持结构完整
• 水下探测与测量：为探测仪器提供稳定的数据传输通道，便于收放过程中保持缆形
• 需要浮力平衡的拖曳系统：降低缆体自重对牵引端的影响

选型与定制提示

• 线对数量、导体截面与是否增加线对屏蔽，可按传输速率与接口要求选择
• 承力元件的规格与数量可按实际工作载荷与安全系数调整
• 护套颜色、外径与浮力配比可按项目的水深与密度要求调整
• 可按需配合两端连接器装配与成缆长度的确认
• 若有特殊耐温、耐油或耐磨要求，可在护套材料上进一步匹配

以上说明基于常规结构配置，交付前建议就使用水深、收放方式、安装空间与接口要求做一次结构确认，以便取得合适的浮力与柔性平衡。
