产品概述与用途

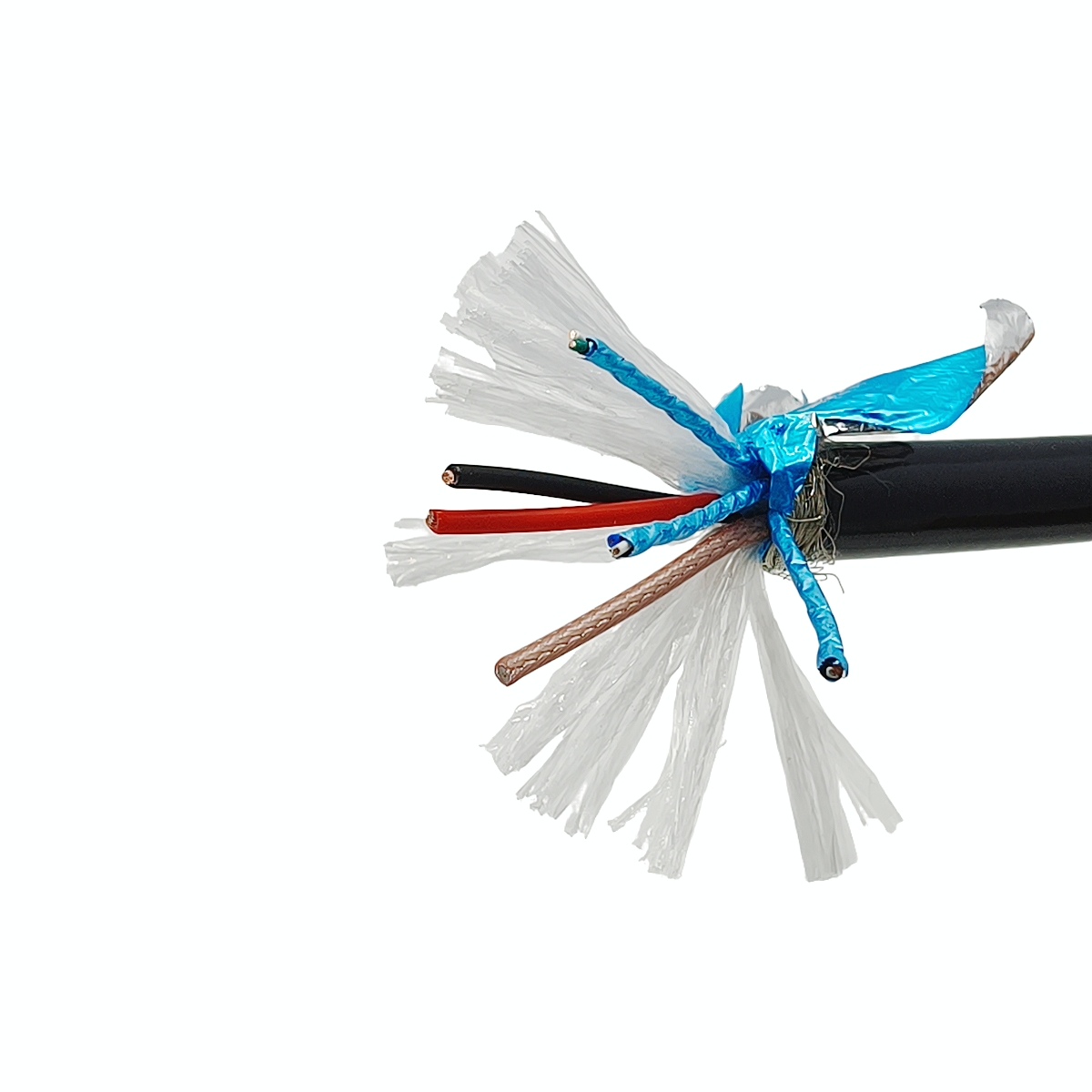

本篇介绍的水密光电复合电缆，将一对动力线芯、三组对绞信号线对与一根射频同轴单元组合在同一根缆内，各单元分别屏蔽后成缆，外层再叠加编织屏蔽与无纺布绕包，最外面为黑色 TPU 护套。这种复合结构可以让水下设备只通过一根缆同时完成供电、控制信号与射频信号的传输，从而减少设备上的线束数量、水下接头数量以及穿舱密封接口数量。

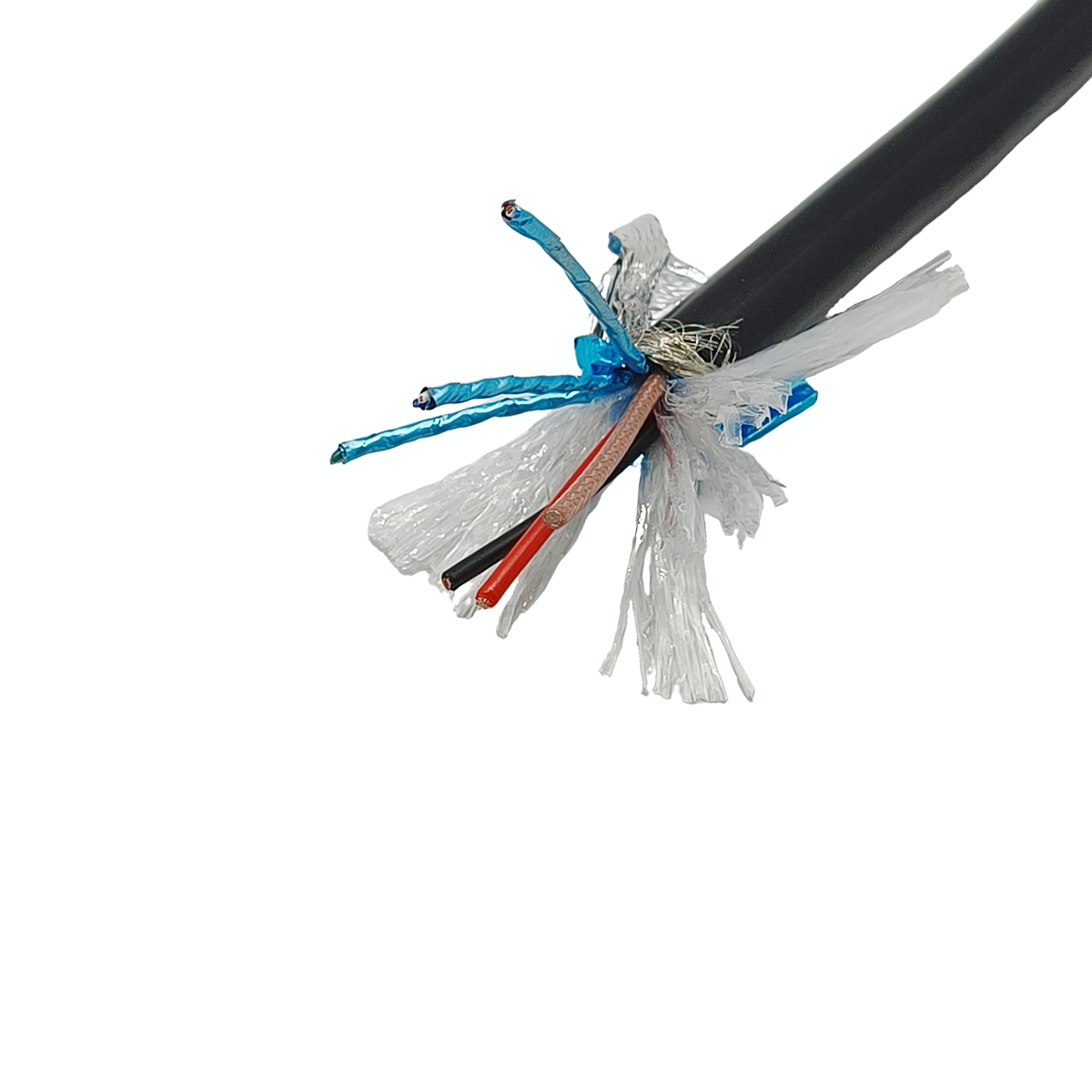

缆芯采用填实式结构设计：动力线对、信号线对与同轴单元之间的缝隙用 PP 绳填充，成缆后纵包铝箔，使缆芯截面尽量密实，不易形成纵向走水的通道。对于需要长期浸没或反复收放的场合，这种结构有助于保持电缆的整体圆整度与柔顺性，也便于在收卷、放卷过程中保持稳定的弯曲形态。

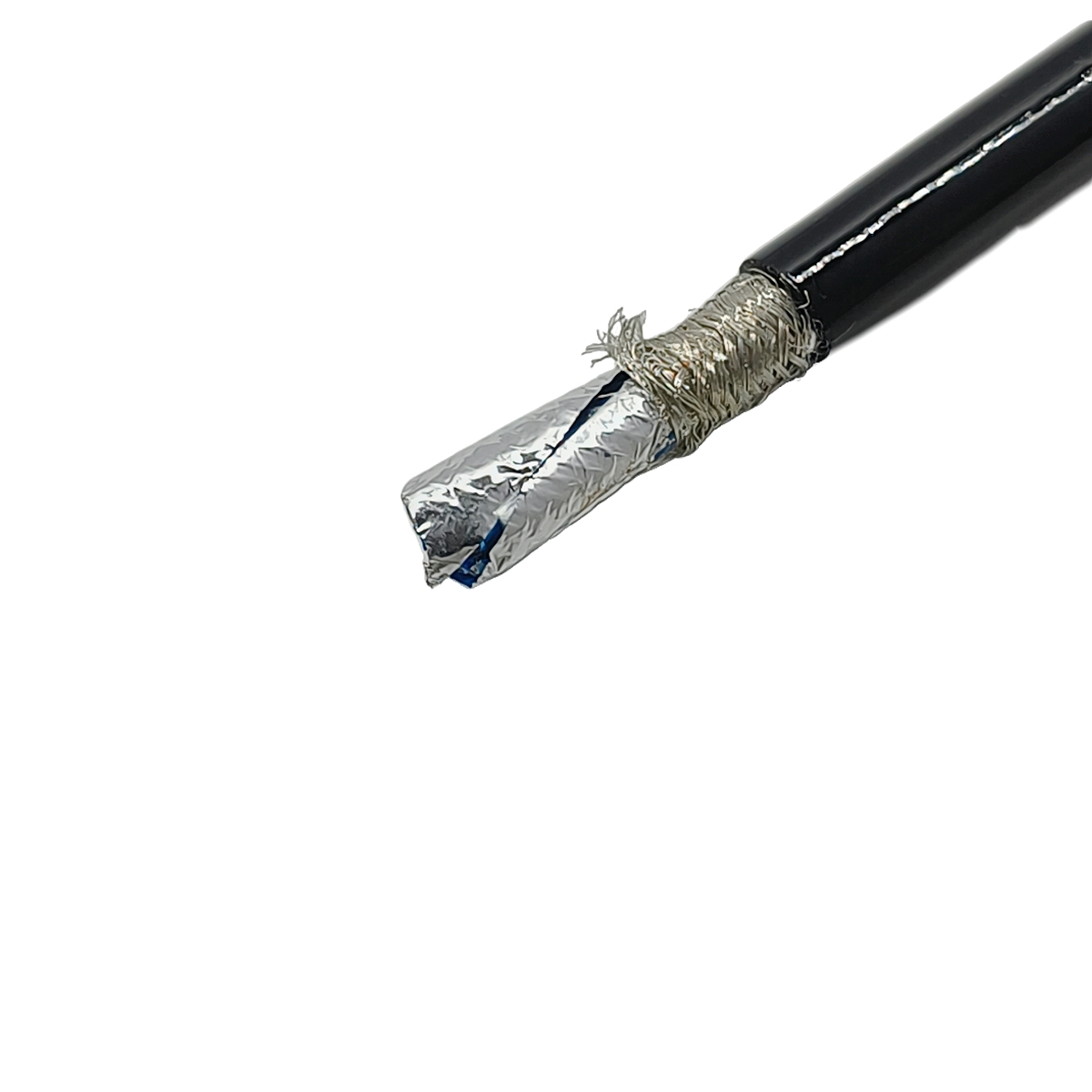

供电回路与信号回路在同一根缆内并行，是复合缆需要重点处理的问题。本产品让每一组信号线对各自带有独立的铝箔屏蔽层，成缆后再整体加一层镀锡铜丝编织屏蔽，动力线对与信号线对也分别对绞，以降低回路之间的耦合，便于在同一根缆中同时传输不同性质的信号。
结构与材料
关键特性
- 复合传输：一根缆内同时包含动力、信号与射频通道，简化水下设备内部的走线与接口布置。
- 分层屏蔽：信号线对单独纵包铝箔，成缆后叠加镀锡铜丝编织屏蔽，可抑制外部干扰与通道之间的串音。
- 填实阻水：各单元之间用 PP 绳填实并纵包铝箔，缆芯较为密实，有利于降低纵向渗水的可能性。
- 柔顺耐弯曲：束绞导体配合 TPU 护套的结构，兼顾柔顺性与反复弯曲使用的要求。
- 环境适应：TPU 护套耐水解、耐磨、耐油，对海水与潮湿环境有较好的适应性，适合长期在水下使用。
- 可定制：导体截面、信号对组数、是否带同轴单元、护套颜色与长度等可按项目调整。
电气与机械性能
- 导体采用镀锡铜丝，导电性能稳定，镀锡层可延缓氧化，有利于保持长期使用中的接触可靠性。
- 绝缘采用 PP 材料，介电性能与耐热性可满足低压供电回路的使用要求；额定电压、绝缘电阻与耐电压水平以双方确认的规格文件为准。
- 铝箔屏蔽与镀锡铜丝编织层同时承担电磁屏蔽与机械保护作用，可减小电缆在收放过程中受到的刮擦与磨损。
- 电缆的抗拉强度、最小弯曲半径以及允许的收放次数与使用工况相关，可按项目要求确定，并写入双方确认的规格文件。
- 工作温度范围取决于所选绝缘与护套材料的组合，具体区间同样以双方确认的规格文件为准。

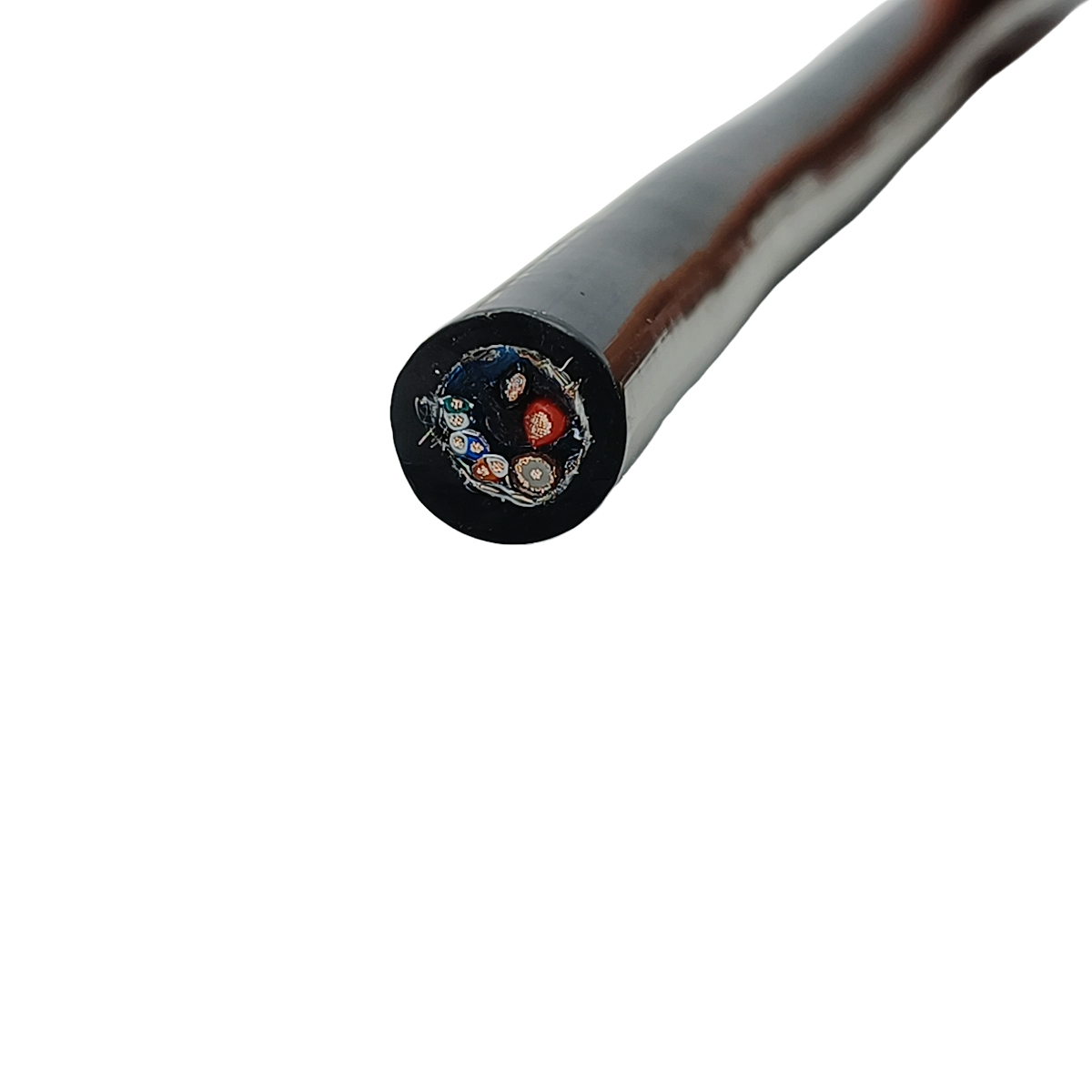

- 缆芯内部填充密实，成缆后再次纵包铝箔，使缆体在水下受压时仍能保持结构稳定与电气性能的连续性。
典型应用场景
- 水下机器人与水下作业装备的供电、控制信号及射频信号传输。
- 水下摄像、照明与传感器组网，需要在一根缆中同时传输电力与信号。
- 海洋观测平台、水下仪器与海底设备的固定敷设或移动敷设。
- 水池、水库、湖泊等淡水环境下的设备连接与信号采集。
- 需要频繁收放、对柔顺性、耐磨性与外径控制有一定要求的场合。
选型与定制提示
- 建议先确认使用环境，例如水质、是否长期浸没、是否需要反复收放，再确定护套材料与结构层数。
- 根据设备接口确定动力线芯的截面、信号线对的组数，以及是否需要配置射频同轴单元。
- 需要较高抗拉强度或较长悬垂距离时，可在缆内增加承力元件，承力元件的型式与规格按项目确定。
- 长度、护套颜色、端部处理方式等可按项目定制，交付状态以双方确认的规格文件为准。
- 需要选型建议时，可提供使用环境与接口条件，由湃德电缆技术团队协助确定结构方案。
