产品概述与用途

本款电缆为 7×14AWG+10×18AWG 规格的多芯移动用卷筒电缆，共 17 根绝缘线芯：其中 7 根为动力线芯（含 1 根黄绿双色接地线芯），10 根为控制线芯。动力芯与控制芯均按数字编号区分，便于现场接线、校对与后期检修识别。各线芯的导体结构、绝缘厚度以及成缆与外护套尺寸集中列于结构与材料、电气与机械性能要点两节，本节只作定性说明。

电缆用于起重机、卷筒机、行车、抓斗等需要频繁收放与卷绕的移动供电和信号传输场合。这类工况下，电缆长期承受卷绕拉伸、反复弯曲以及侧向挤压，因此对导体柔性、绝缘同心度、成缆紧密度以及护套的耐磨、耐油性能都有明确要求。

与固定敷设电缆不同，卷筒电缆在每一次起升和下降循环中都会经历拉直、弯曲、卷绕几个阶段，缆芯内部各层受力方向不断变化。若导体单丝偏粗、绞合节距偏大，反复弯曲时铜丝容易产生疲劳断裂；若成缆不够圆整，卷绕时线芯之间会出现局部挤压，久而久之影响绝缘层完整性。因此本款电缆在导体、成缆和护套三个环节都按移动使用条件来组织：动力芯与控制芯分开编号，成缆时大截面线芯居中、小截面线芯外层分布，使缆芯在卷绕时的弯曲中性层尽量靠近中心。

结构与材料

导体

动力线芯导体采用镀锡铜单丝束绞，结构 114/0.15 mm，导体截面约 2.0 mm²，绞合外径约 1.84 mm，左向绞合，节距约 33 mm。控制线芯导体同样为镀锡铜单丝束绞，由 44 根同规格单丝构成，导体截面约 0.78 mm²，绞合外径约 1.15 mm，左向绞合，节距约 21 mm。镀锡层能减少铜丝在潮湿、含硫环境中的氧化，也便于后续焊接与压接，长期使用后接触电阻更稳定。

绝缘

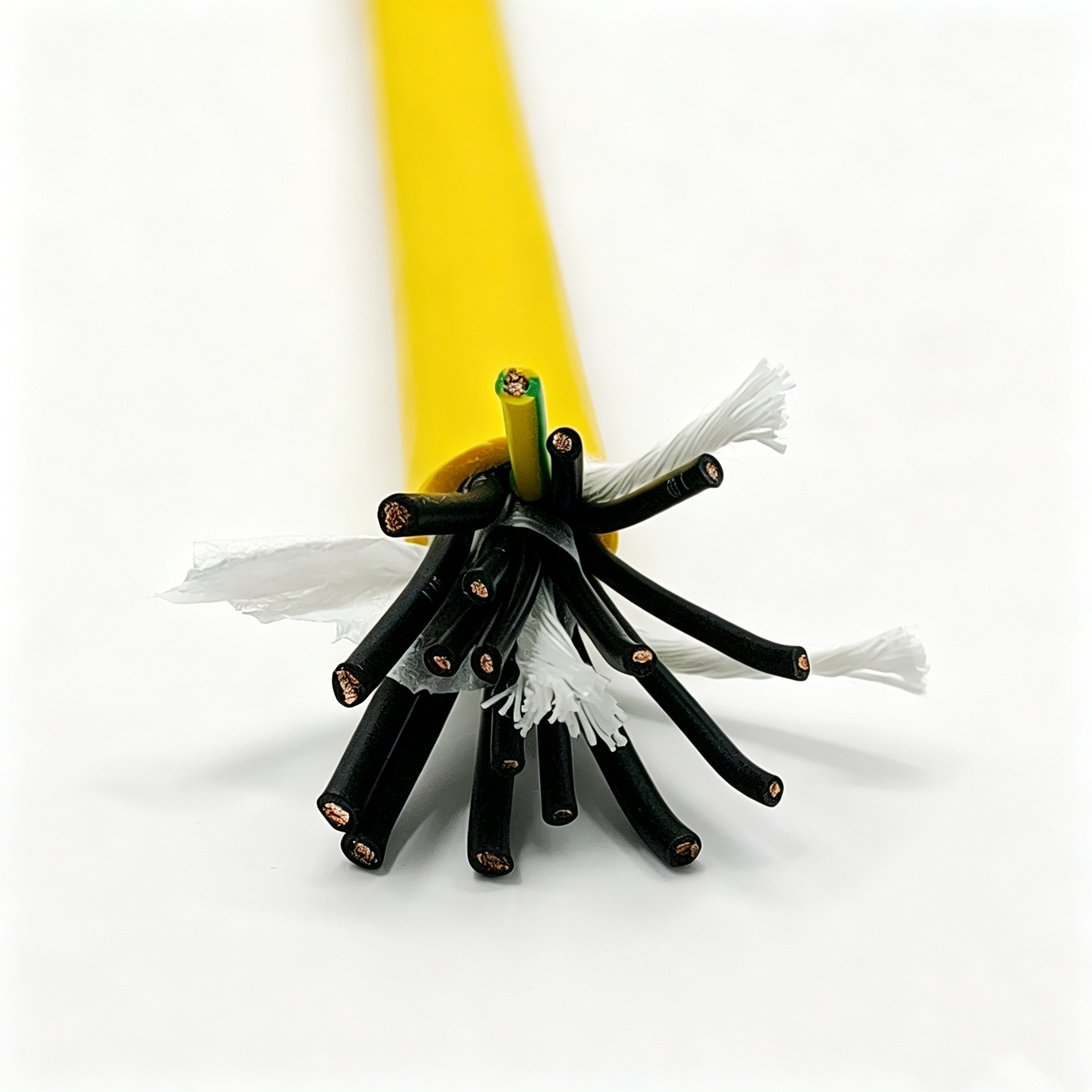

绝缘材料为 80℃ PVC 绝缘料。动力线芯绝缘标称厚度 0.7 mm，绝缘线芯外径约 3.2 mm；控制线芯的绝缘厚度与之相同，绝缘线芯外径约 2.6 mm。芯线配色方面，动力线芯为黑色编号 1 至 6 号，另配 1 根黄绿双色接地芯；控制线芯为黑色编号 1 至 10 号。

成缆与填充

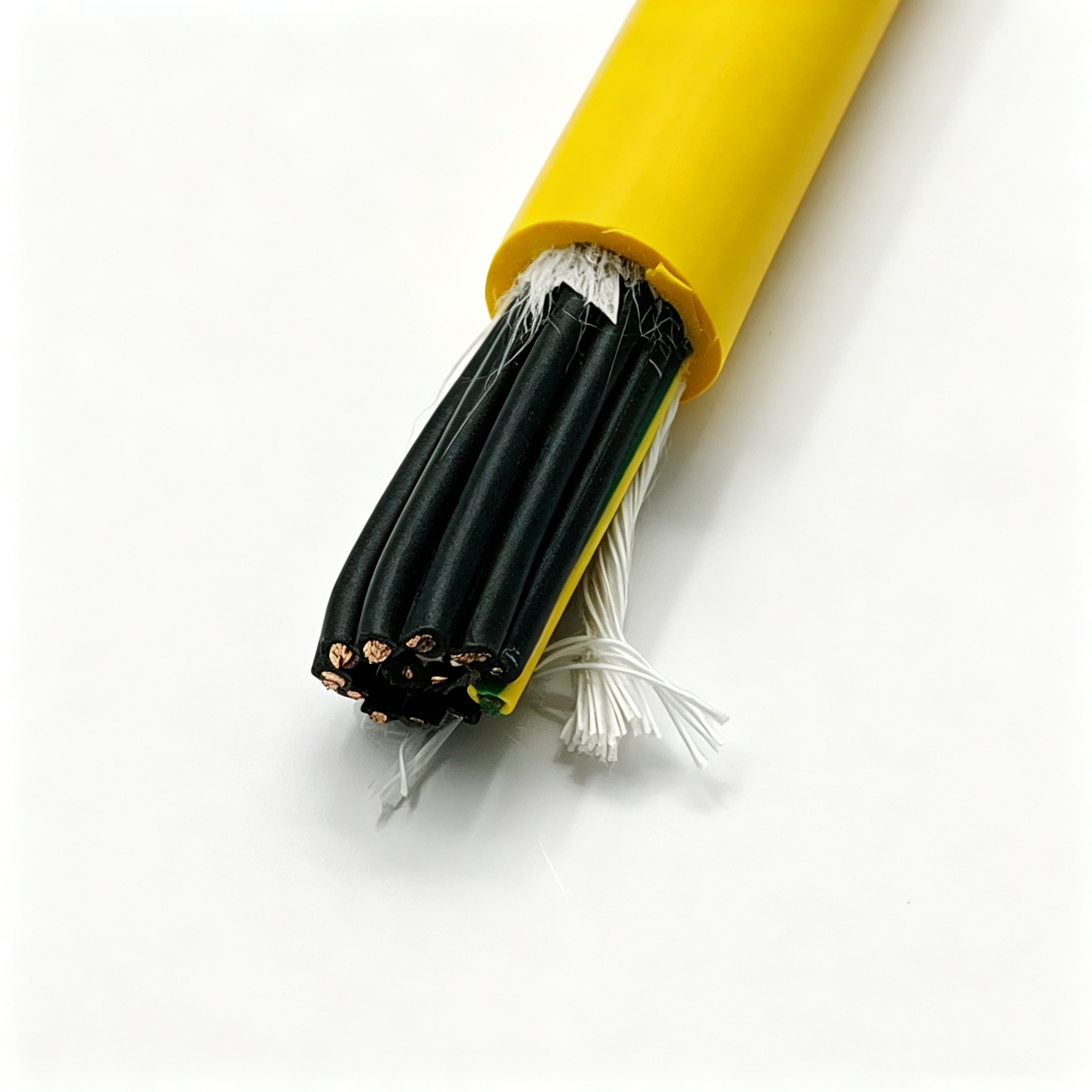

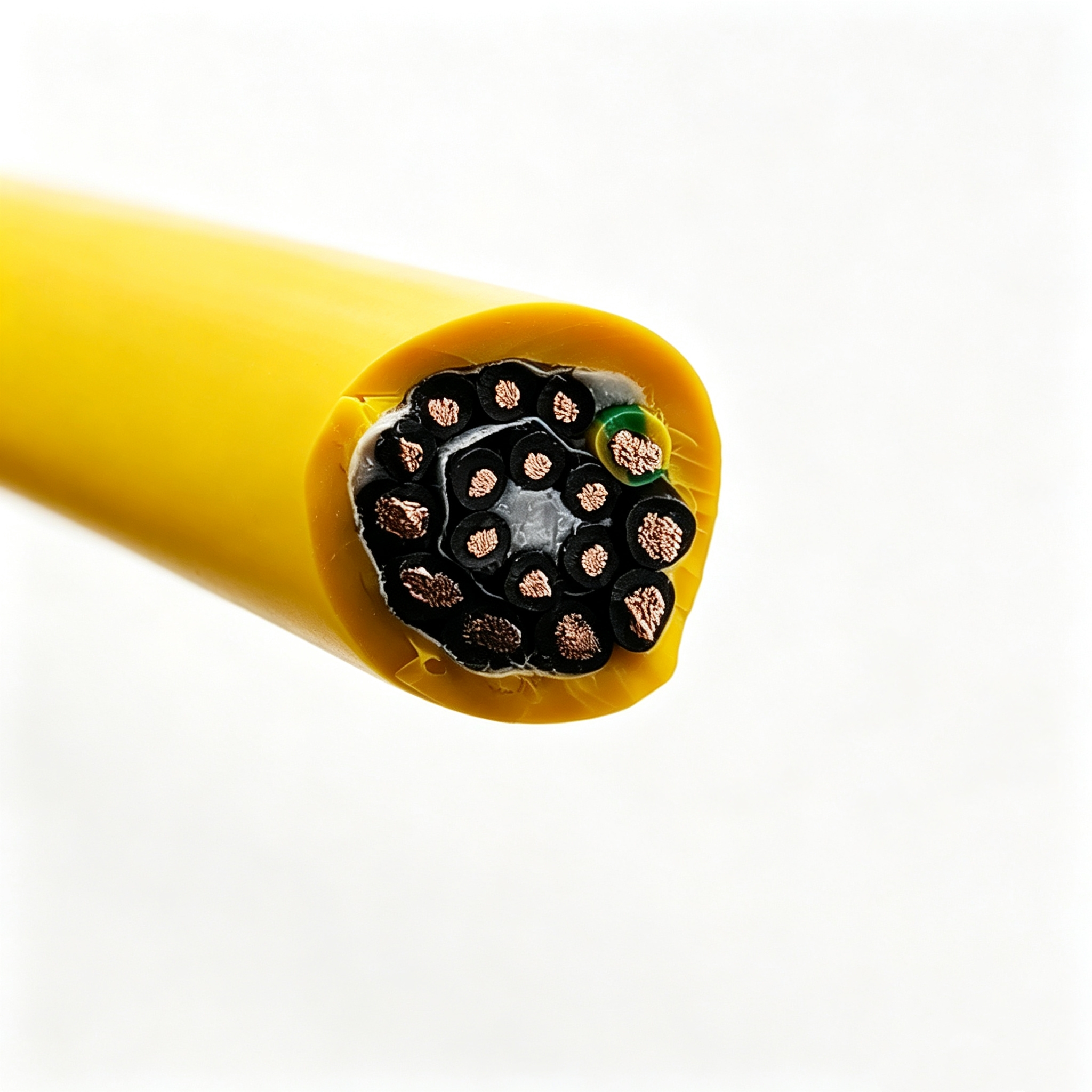

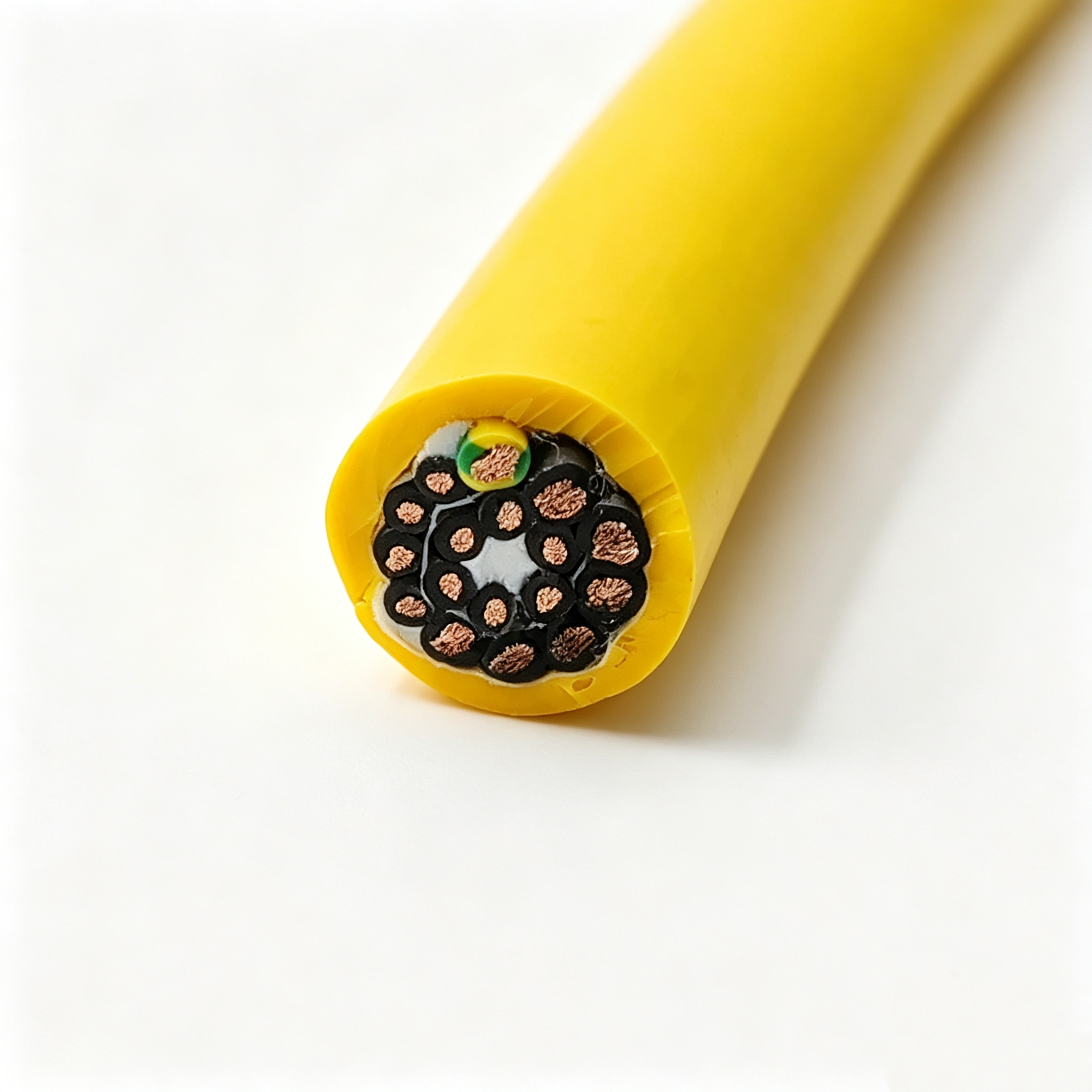

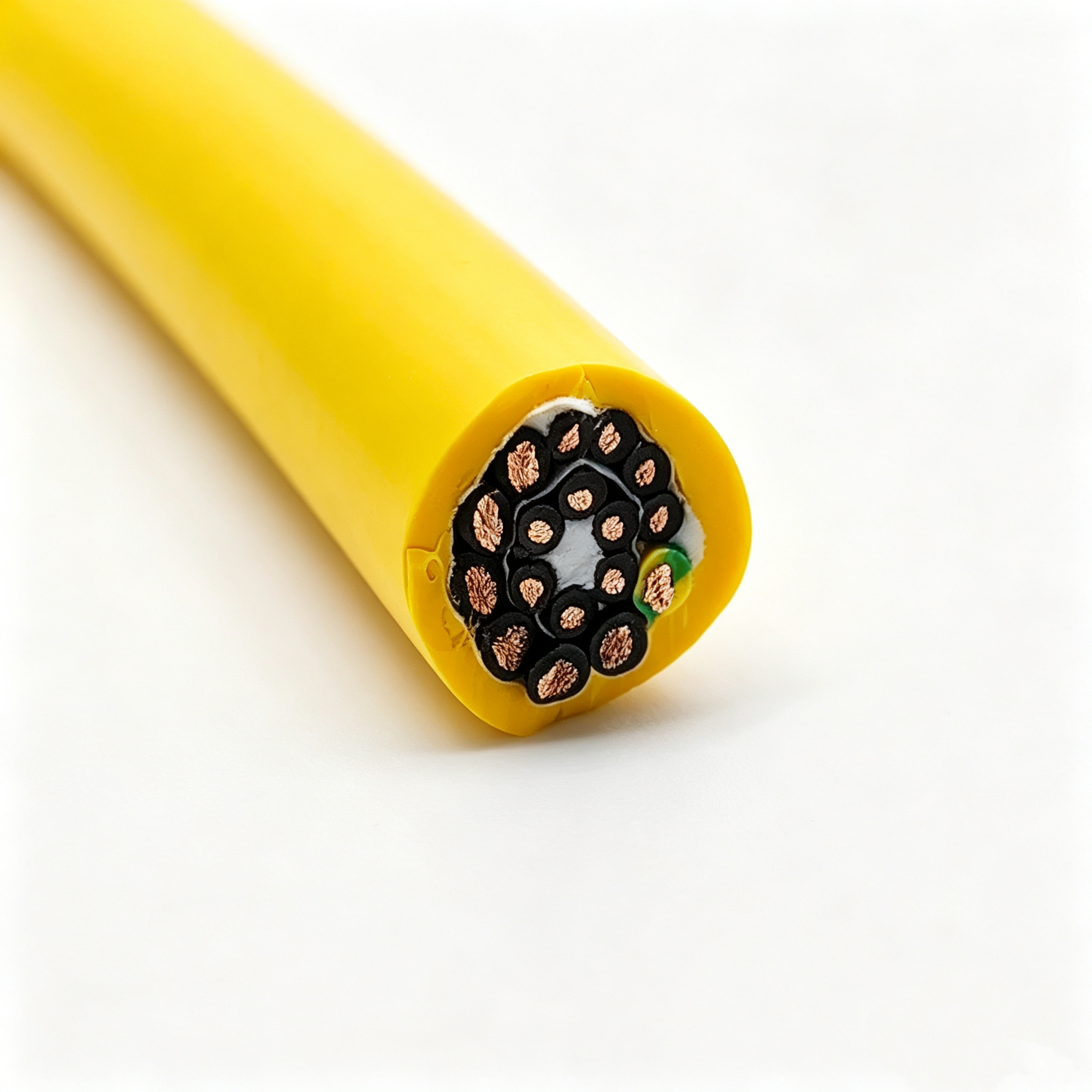

成缆时按数字顺序排列线芯，动力线芯置于缆芯中心，其余线芯依次按序排列成缆。成缆方向为左向，节距约 150–160 mm，缆芯外径约 14.3 mm。线芯之间缝隙采用棉线填充，使缆芯圆整、受力均匀；缆芯外绕包无纺布，起隔离与缓冲作用，减少线芯之间相互摩擦，也避免护套挤出时缆芯被压伤。

护套

护套材料为丁腈橡胶（NBR），颜色为黄色，采用挤压式挤出成型，护套标称厚度约 1.8 mm，成品外径 18±0.2 mm。丁腈橡胶具有较好的耐油、耐磨与抗撕裂性能，适合设备油污、粉尘较多的作业环境；挤压式护套与缆芯贴合紧密，在反复卷绕过程中不易出现护套与缆芯之间的相对滑移。

关键特性

• 多芯复合结构：动力线芯与控制线芯同缆布置，一套电缆同时完成动力供电与控制信号传输，可减少卷筒上的线缆数量
• 镀锡铜导体：抗氧化、易焊接，接触更可靠
• 柔性设计：细单丝束绞导体配合较小的绞合节距，弯曲半径更小，适合频繁卷绕收放
• 棉线填充与无纺布绕包：提高缆芯圆整度与抗压能力，改善卷绕稳定性
• 丁腈护套：耐油、耐磨、抗撕裂，适应工业与户外环境

电气与机械性能要点

• 移动敷设工况下的机械表现，主要由导体单丝直径、绞合节距、成缆节距与护套厚度共同决定，其具体取值见结构与材料一节
• 镀锡铜导体在潮湿、含硫环境下接触电阻更稳定，有利于控制回路的长期可靠性
• 挤压式护套与缆芯贴合紧密，可减少反复卷绕时护套相对缆芯的滑移，降低线芯受挤压的风险
• 安装时应保证电缆在卷筒上排线整齐，避免叠压与交叉；卷绕与拖曳过程中的弯曲半径不宜过小
• 额定电压、绝缘电阻、耐压等电气指标以及成品长度，以双方确认的规格文件为准

卷筒电缆的电气指标与机械寿命需要一并评估：导体柔性不足会在反复卷绕中产生疲劳断丝，绝缘同心度与成缆紧密度不足会使长期耐压性能下降，护套耐磨与耐油性能不足则会在油污、粉尘环境中提前老化。设备运行过程中若出现局部温升偏高、护套磨损露芯或控制回路信号不稳，应检查卷筒排线状态、导轮与电缆的接触方式以及线芯受力情况，并与供方确认结构方案是否需要调整。

典型应用场景

• 起重机主起升机构、小车行走机构的卷筒供电与控制
• 桥式、门式起重机及行车的拖缆与收放系统
• 抓斗、装卸机械的卷绕配电
• 冶金、港口、货场等油污与粉尘较多的移动作业环境
• 需要在同一根电缆中同时传输动力与控制信号的卷筒收放设备

在上述场合中，电缆往往与卷筒、导轮、滑轮组配合使用，卷绕行程越长、动作频率越高，对导体柔性、缆芯圆整度与护套耐磨性的要求也越高。动力回路与控制回路同缆布置，可减少卷筒上的电缆根数与占用空间，也便于设备维护时统一检查。

选型与定制提示

• 线芯数量与截面可按实际动力负荷及控制回路数量调整，常见做法是在动力线芯的基础上增减控制线芯
• 需要承受较大拉力时，可在缆芯中增加芳纶或钢丝等承力元件，具体结构以双方确认的规格文件为准
• 需要抗干扰的控制回路，可对控制线芯增加铝箔绕包或编织屏蔽
• 护套颜色、表面印字与成品长度可按项目要求定制
• 安装时应保证电缆在卷筒上排线整齐，避免叠压与交叉；卷绕与拖曳过程中的弯曲半径不宜过小
• 选型前建议明确使用环境温度、油污与粉尘情况、运行速度和卷绕行程，以便确认绝缘与护套材料方案
