弹簧线/螺旋电缆 弹簧电缆 2×3.2No.05

产品概述

弹簧电缆又称螺旋电缆、卷绕电缆，是把线缆按设定的圈径与圈数卷绕成型后供应的柔性连接线。自由状态下线体呈弹簧状收缩，受外力牵引时沿轴向伸展，外力解除后依靠自身弹性回缩到初始长度。它解决的是设备“一侧固定、一侧运动”时的取电与信号连接问题：让线体在行程范围内始终留有余量，同时用卷绕段的弹性形变吸收拉扯与振动，使应力不至于集中在某一处。

与直放线缆相比，弹簧电缆把多余长度收进螺旋结构，布线更紧凑，不容易出现线体垂落、堆叠、与运动件相互摩擦等现象，在空间受限或需要频繁伸缩的部位更便于布置与维护。设备停机时线体可自行收拢，减少被夹、被踩、被刮碰的机会。

本款弹簧电缆为双芯结构，导体采用裸铜丝绞合，绝缘选用聚丙烯材料，外护套为热塑性聚氨酯弹性体，成品呈螺旋卷绕形态，可按安装需要指定端部直线段长度与端部处理方式。

结构与材料

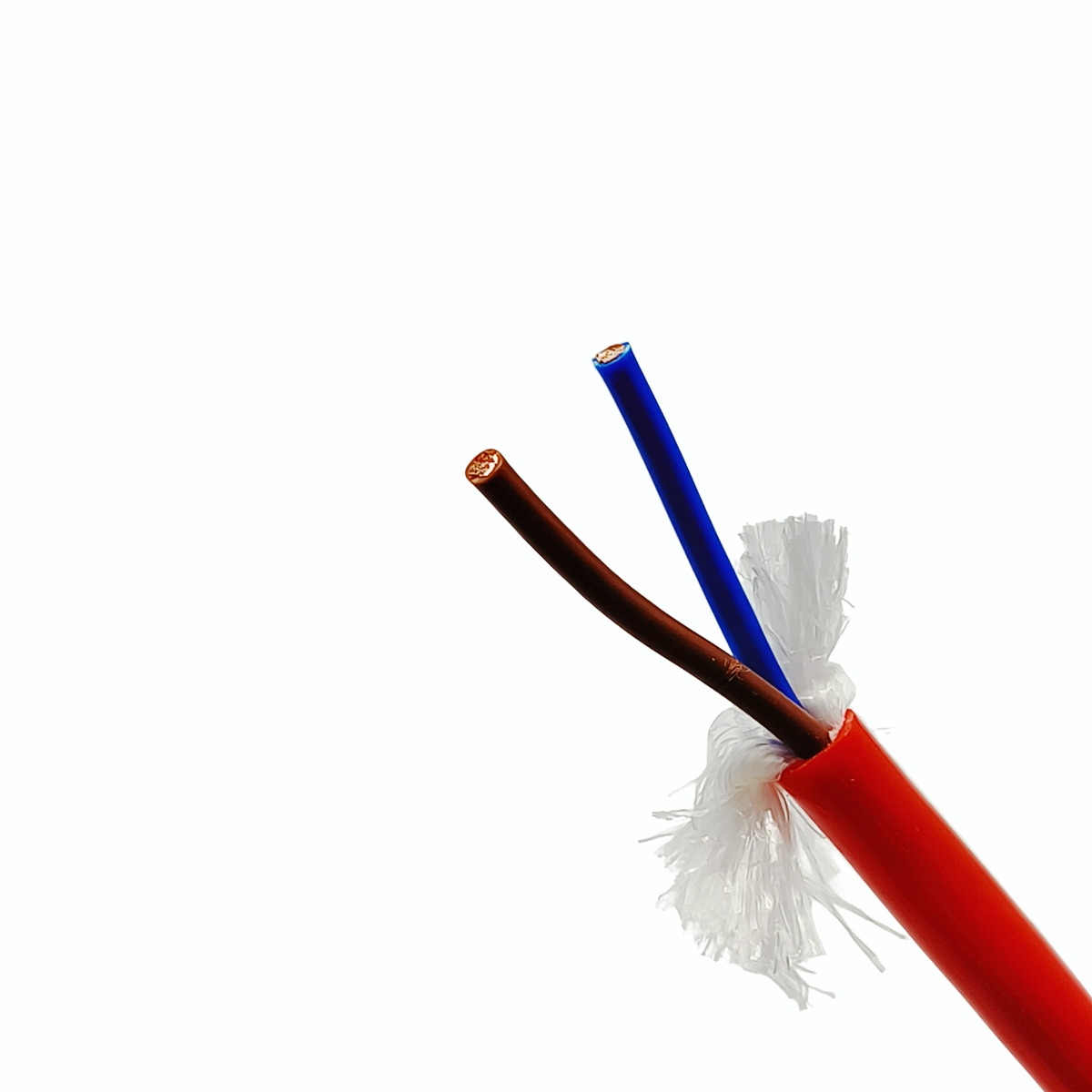

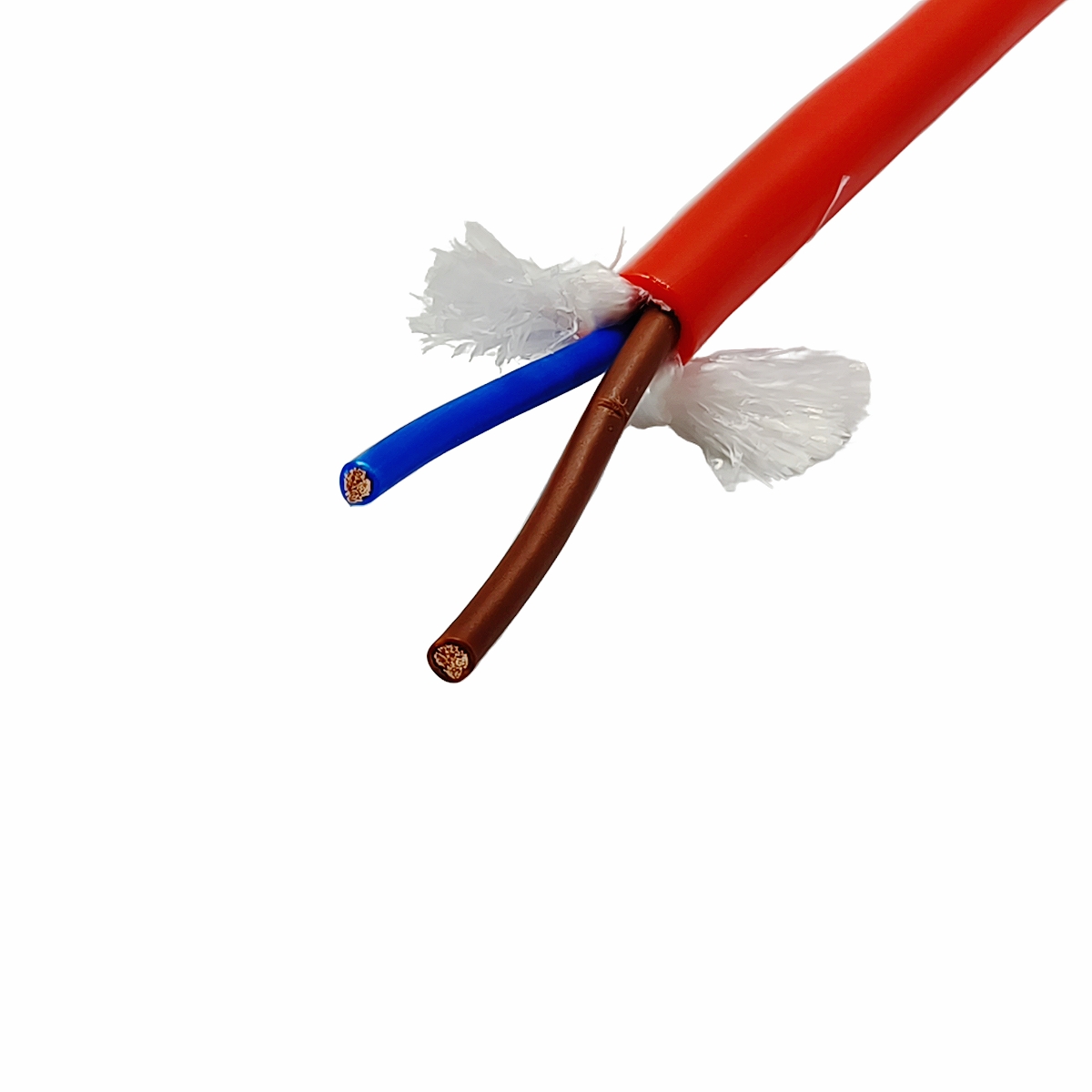

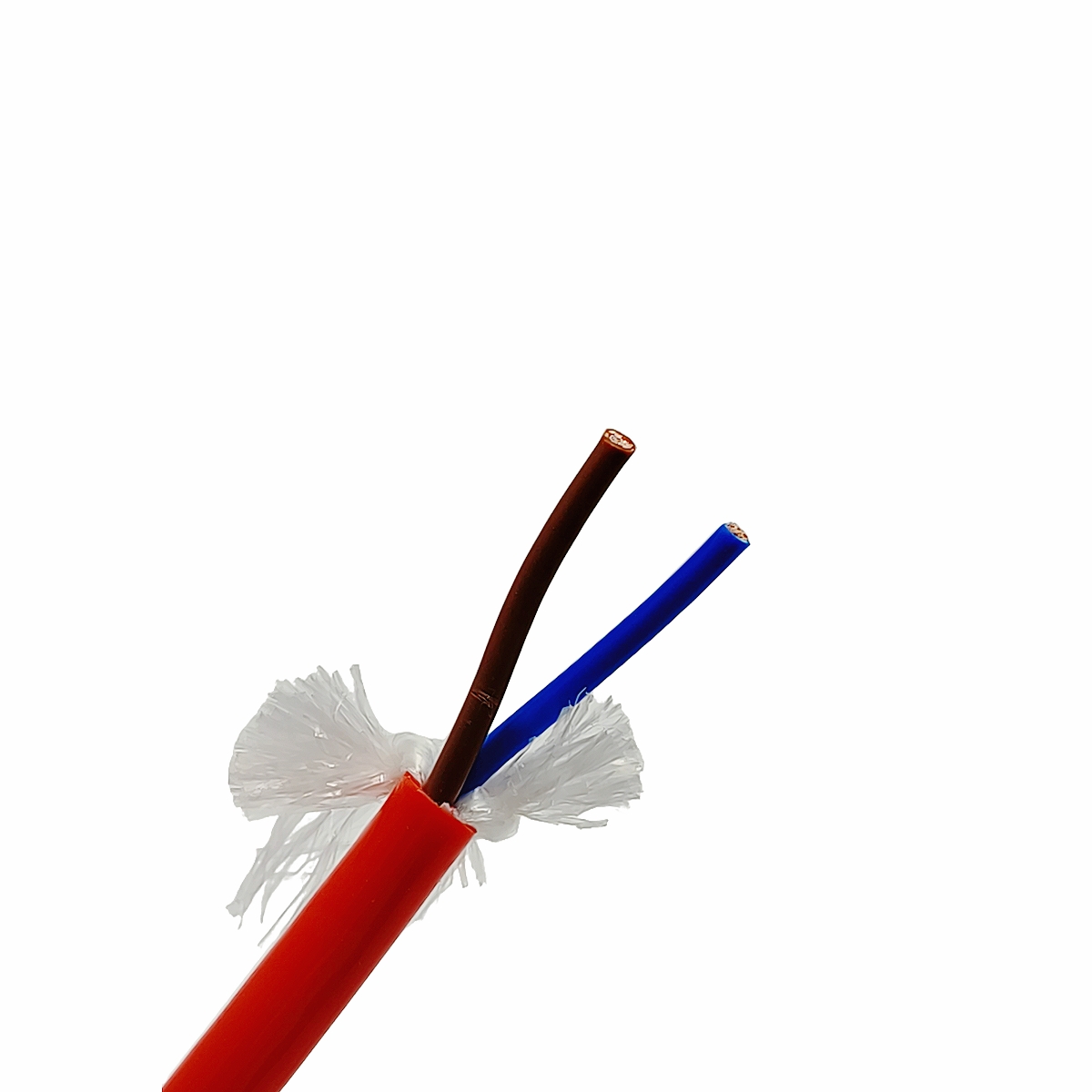

由内向外依次为导体、绝缘层、缆芯填充与绕包、外护套，成型后卷绕为螺旋段，主要用料与尺寸如下。

• 导体：裸铜丝绞合，102/0.2；单芯标称截面 3.2mm²，绞合方向为左向，绞合后导体外径 2.33mm。
• 绝缘：PP，厚 0.5mm；绝缘外径 3.3±0.05mm，双芯颜色分别为棕色与蓝色，接线时便于区分回路。
• 成缆与填充：双芯绝缘线芯按左向绞合成缆，成缆外径 6.6mm；缆芯间隙填以透明 PP 绳，外层绕包无纺布，使缆芯保持圆整并减少内部窜动。
• 外护套：TPU，厚 1.2mm，红色；以挤压方式包覆在缆芯外层，成品外径 9±0.15mm，表面为亮面，兼顾柔韧与耐磨。

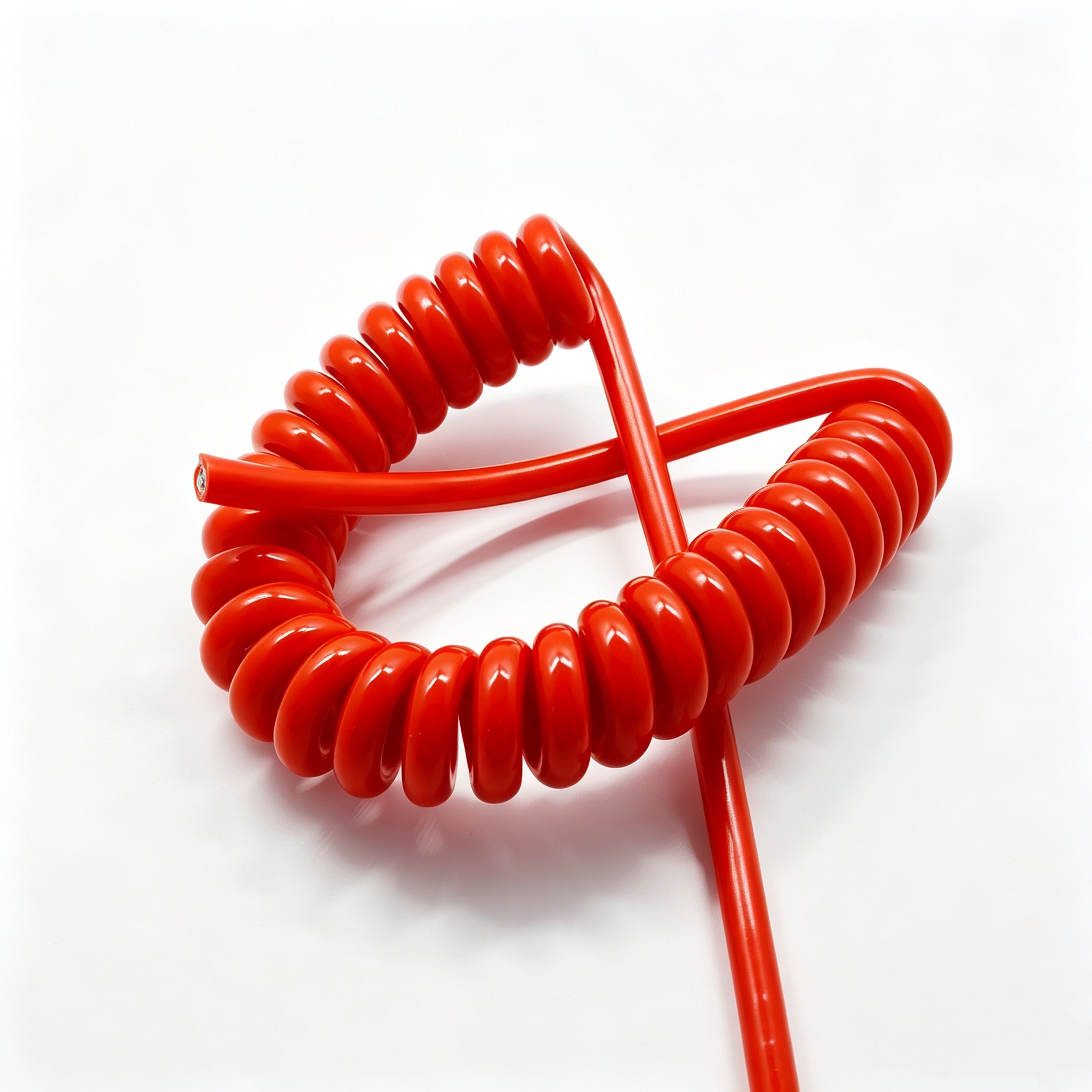

• 卷绕成型：成品按螺旋状卷绕，弹簧外径 40mm，静止长度 35cm；直线段长度与端部处理按安装要求确定。

关键特性

导体采用多股细铜丝绞合，单丝直径小、股数多，线体柔软，反复弯曲时各单丝受力相对均匀，有助于延长伸缩过程中的使用寿命。绞合方向与成缆方向相互配合，线体在拉伸与回弹时不易自行扭绞。

绝缘材料介电性能稳定、吸湿性小，与铜导体配合可靠，可在较宽的频率范围内承担电力与信号传输。

缆芯采用填充加绕包的组合，使断面保持圆整，避免线芯在弹簧段伸缩时互相挤压、游移，也让护套挤包时厚度更均匀，成品外观一致。

外护套材料兼具弹性与强度，耐磨、耐油、耐低温、抗撕裂，并具有较好的耐水解与耐候表现，适合长期暴露在室内外环境中的活动部位。护套以挤压方式紧贴缆芯成型，在弹簧段反复伸缩时不易起皱、松脱。

电气与机械性能

• 额定电压与耐压水平：按项目使用要求确定，由双方确认的规格文件约定。
• 长期工作温度与短期耐温：可根据使用环境选定材料方案，具体以上述确认文件为准。
• 弹簧段伸缩比与允许拉伸次数：与圈径、圈数、直线段长度以及安装方式有关，建议按实际行程和伸缩频率确定。
• 最小弯曲半径与卷绕后的空间占用：应结合成型后的螺旋外径与安装位置核对。
• 抗拉与抗扭能力：需要在伸缩中承受较大牵引力时，可在结构中布置独立承力元件，并让承力元件与电单元分开设置，避免拉力传到导体上。
• 屏蔽与抗干扰：有电磁兼容要求时可增加屏蔽层，并按接地方式统一设计。

典型应用场景

• 固定机柜与运动台面之间的供电与控制连接；
• 升降、翻转、滑移机构上随行程伸缩的线束；
• 检验设备、医疗器械等需要经常推拉收放的连接线；
• 自动化装备本体与末端执行器之间的小截面动力与信号连接；
• 门禁通道、舞台灯光、显示设备等部位的活动连接；
• 线缆需在狭窄腔体内自行收拢、不便另设拖链的场合。

选型与定制提示

确定弹簧电缆方案前，通常需要先明确以下几项内容：

• 工作行程：从静止长度到最大伸展长度之间的变化范围，以及伸缩的频繁程度；
• 圈径与圈数：决定线体收缩后的外形尺寸与可伸展长度，需与安装空间匹配；
• 端部直线段：直线段长度影响接线的可操作性与走向，可按机柜侧与设备侧分别指定；
• 电气要求：芯数、导体截面、额定电压、屏蔽与接地方式；
• 使用环境：油污、水汽、低温、紫外线、机械摩擦等条件；
• 端部处理：是否配接插件、端子或护套收口，以及引出方式。

芯数、导体截面、绝缘与外护套材料、颜色搭配、屏蔽结构、承力元件、螺旋外径与静止长度、端部直线段长度、端部接插件等均可按项目定制。不同行程与使用环境对应不同的结构组合，建议在确定方案前说明安装位置、行程范围与运动方式，由双方确认规格文件后安排。
