产品概述与用途

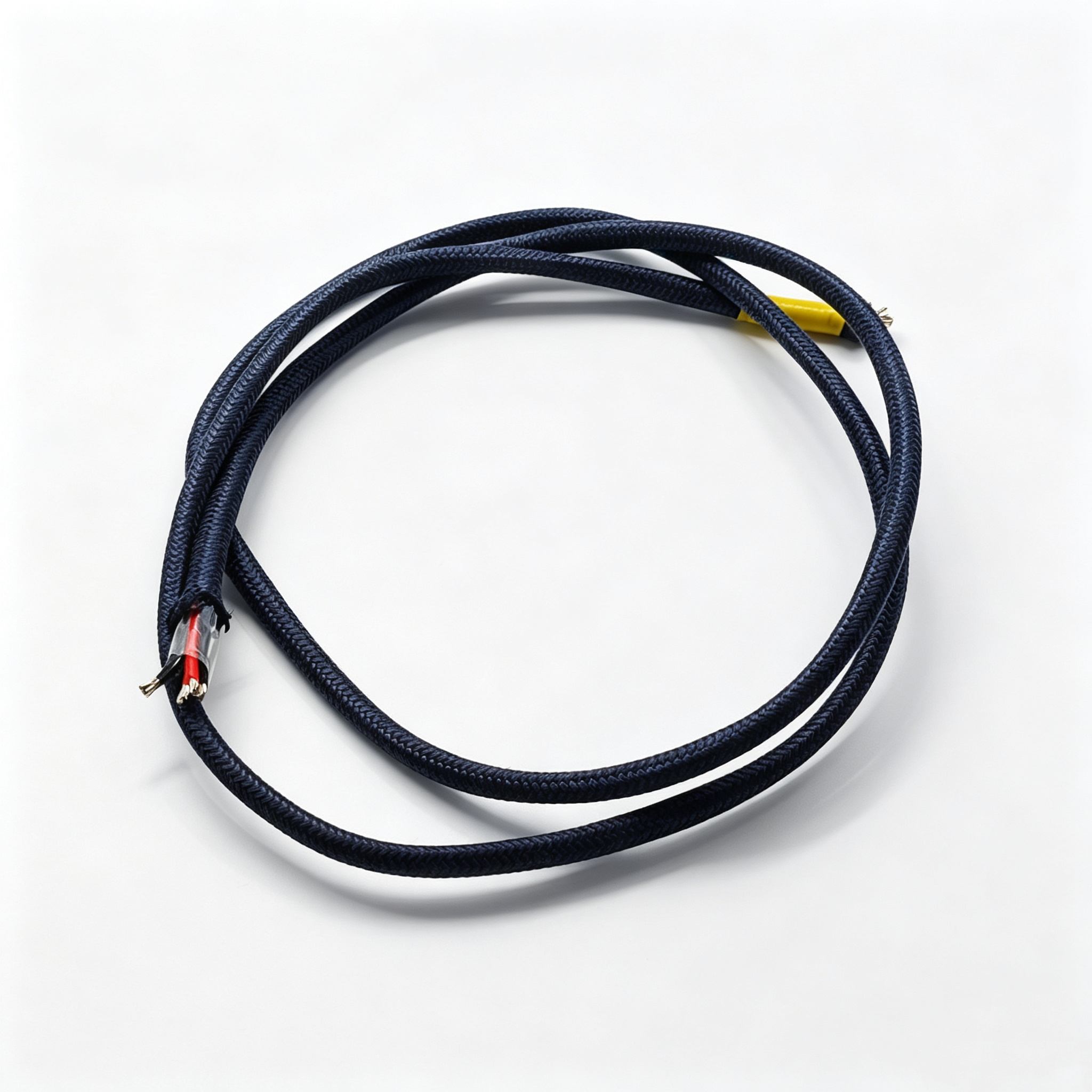

本产品是用于系留无人机与浮空平台的轻型供电电缆，采用四芯结构：导体使用高强度合金丝，绝缘选用氟塑料，外层以黑色防弹丝编织承担机械载荷。系留作业时，电缆需要长时间悬空、随飞行器姿态反复弯折并承受风载，因此结构设计把导电与承力分开处理——芯线负责电能传输，编织层负责抗拉与耐磨，芯间填充与绕包层保证缆芯圆整，使线体在满足载流需求的同时尽量减轻单位长度重量。
对于由地面电源持续供电、飞行器长时间滞空的作业方式，线缆的重量、柔顺度与抗拉能力直接决定可用高度与单次作业时长，本规格即针对这一类使用条件设计。整根电缆可按用户所需的长度与两端处理方式配套供货。
结构与材料
- 导体：合金丝，单芯截面 1.2mm²，绞合结构 19/0.28，左向绞合，绞合外径 1.4mm。

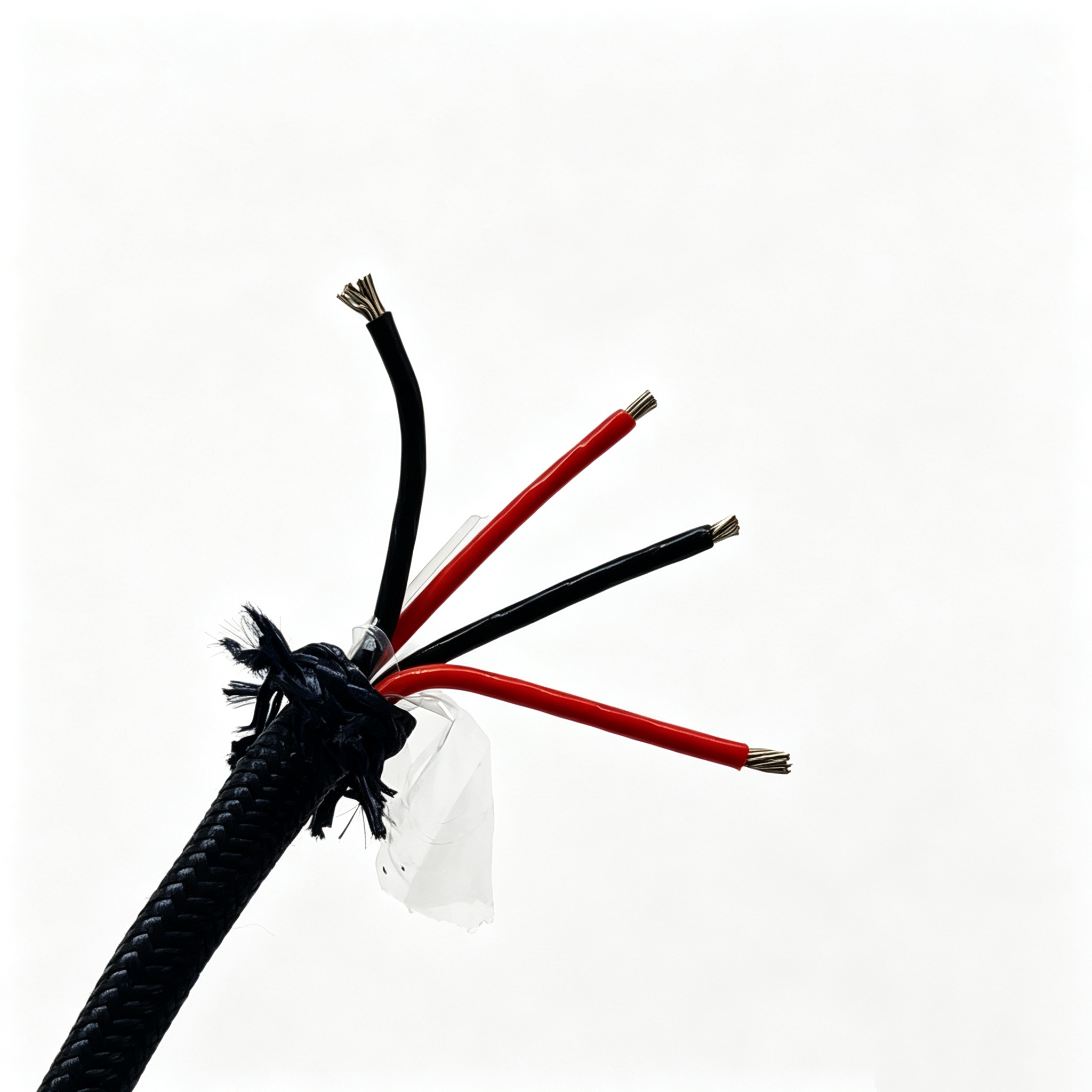

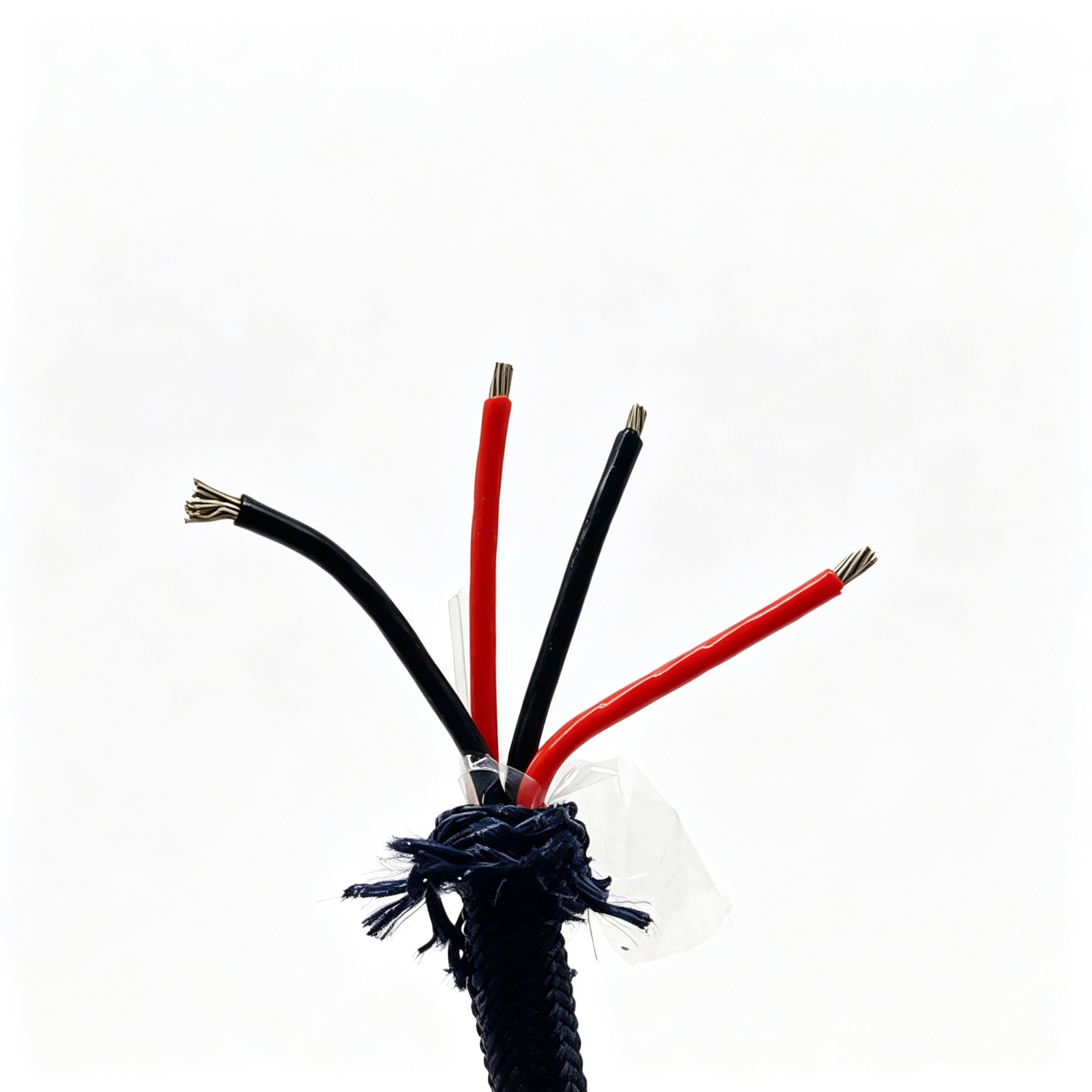

- 绝缘：FEP 氟塑料，绝缘外径 1.8±0.03mm，芯线颜色为 2 红 2 黑，便于两端识别与接线区分。
- 成缆：四根芯线按排列图左向成缆，缆芯外径 4.4±0.1mm，芯间填充 PE 条，缆芯外绕包聚酯带。
- 加强层：黑色防弹丝编织，2 根 800D 并丝按 8+8 方式排布，16 锭编织，设计编织密度 99%，编织后外径 5±0.15mm。
- 外护套：可按项目定制，材质、颜色与厚度以双方确认的规格文件为准。
导体采用合金丝而不是常规退火软态线材，是为了在同等截面下获得更高的抗拉强度，减小悬空状态下导体被拉长的风险；氟塑料绝缘耐温范围宽、介电性能稳定，并且能够以较薄的壁厚满足绝缘要求，有利于控制外径与重量。编织层选用高强纤维，两组各八根并丝交错编织，使拉力分散到整根线体上，同时起到抵御外部摩擦与刮擦的作用。填充与绕包层虽然不参与导电与承力，却决定了缆芯的圆整度与内部位置的稳定性，是反复弯曲后结构不松散、芯线不位移的关键。
关键特性
- 轻量化：薄壁氟塑料绝缘配合合金导体，单位长度重量控制在较低水平，便于长时间悬空作业。
- 承力结构独立：拉力主要由高强纤维编织层承担，不把张力传导到导体上，有利于延长使用寿命。
- 柔顺易收放：绞合结构与编织结构相互匹配，线体柔软，适合反复卷绕、收放与跟随姿态摆动。
- 电气稳定性：氟塑料绝缘介电性能稳定，芯线绝缘外径一致性好，成缆后结构对称、性能均衡。
- 可定制：芯数、导体截面、长度、编织密度与两端接头形式均可按项目需求调整。
电气与机械性能
- 单位长度重量：约 32.3g/米。
- 额定电压、耐温范围、最小弯曲半径、导体直流电阻等指标：以双方确认的规格文件为准。
- 抗拉能力主要由编织层决定，成品机械强度可根据使用条件进行核算与确认。
- 缆芯尺寸与编织密度在生产过程中按工艺参数控制，可按实际需求调节。
典型应用场景
- 系留无人机地面供电：由地面电源经系留线为飞行器持续供电，实现长时间滞空作业。
- 浮空平台与系留气球供电：需要轻质、抗拉、可反复收放的输电线路。
- 应急通信与照明中继：临时架设的系留平台供电线缆。
- 监测与巡检类滞空任务：为长时间悬停的设备提供供电与配套线路。
- 科研与试验平台：需要按项目定制长度与线径的轻质供电线。
选型与定制提示
- 先确认用电功率与工作电压，据此确定导体截面与芯数；本规格为四芯供电结构，可按同一结构逻辑扩展为其它芯数与截面。
- 确认悬空高度与使用长度，评估编织层需要承担的拉力，必要时提高编织密度或调整加强层根数与排布。
- 确认收放方式与卷绕半径，据此确认最小弯曲半径与两端接头的处理方式。
- 需要区分正负极性或多路供电时，可用不同芯线颜色区分，本规格以两种颜色各两芯对应两路。
- 护套颜色、表面标识要求与包装方式可在需求确认时一并说明，具体参数以双方确认的规格文件为准。
