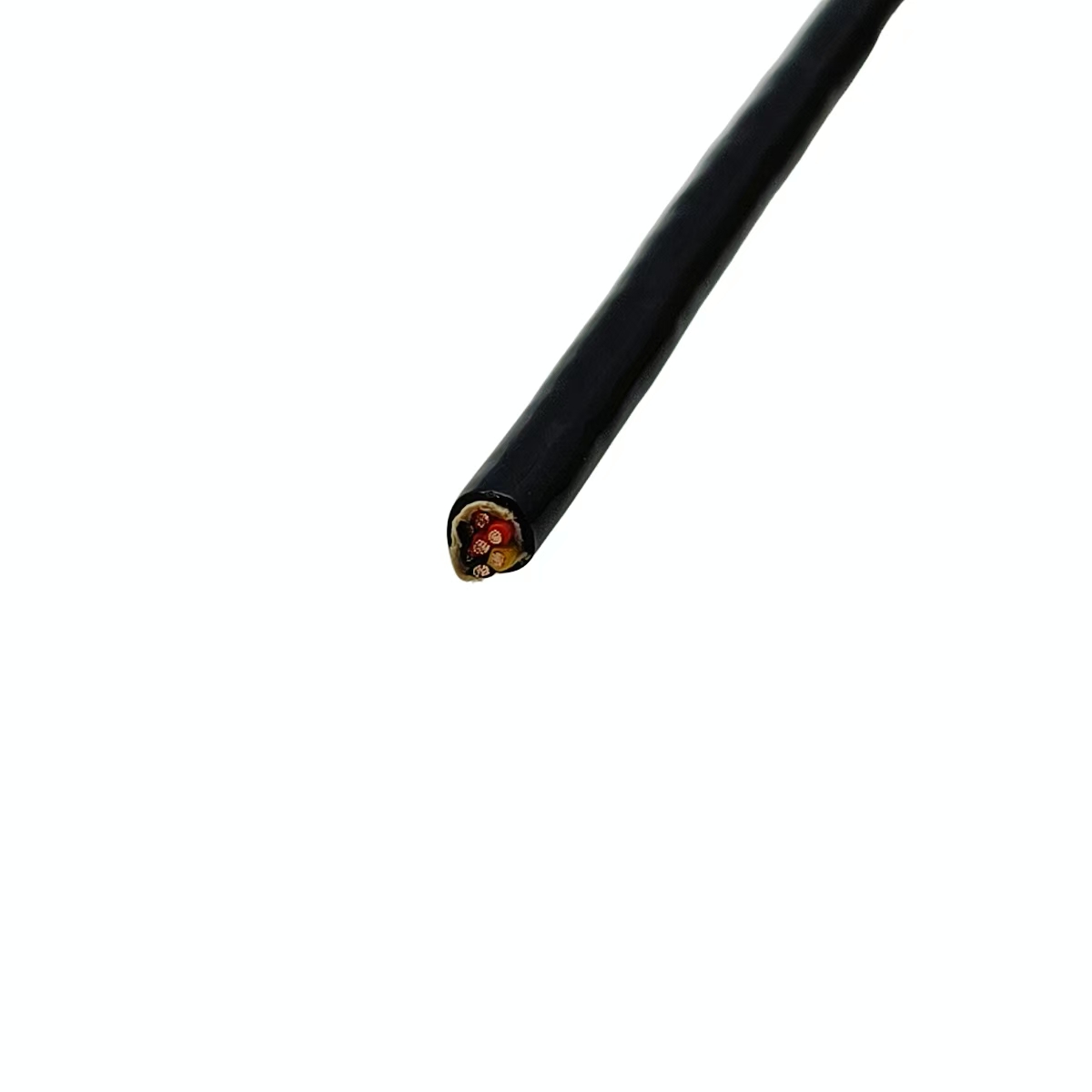

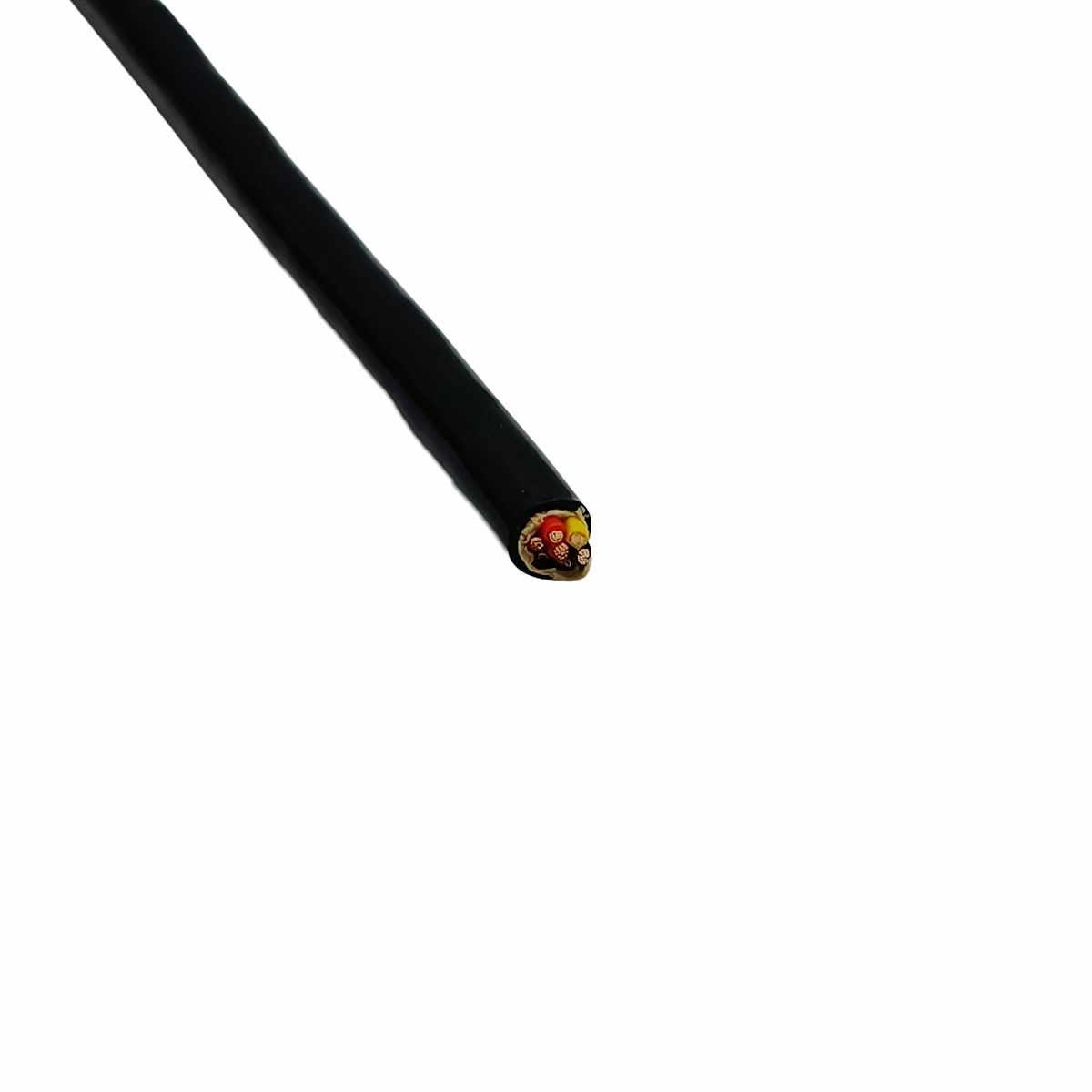

系留无人机电缆 7×0.5No.07

产品概述

本产品是一款面向系留无人机与浮空平台的轻型多芯电缆，同时承担电能传输与信号回传两项任务。全线围绕轻量化思路设计：导体选用镀锡铜以控制直流电阻，绝缘采用低损耗氟塑料，缆芯之外再叠加高强纤维编织层作为承力元件，最后以氟塑料护套收束成型。这样的层叠结构让线缆在具备足够抗拉能力的同时，把单位长度重量控制在较低水平，适合系留系统长时间悬停、反复收放的作业方式。

与普通柔性电缆相比，系留链路对线缆的诉求更为集中。其一是要轻，机载端每一克重量都会挤占有效载荷；其二是要耐拉耐折，线缆长期悬于空中并随平台升降收放，承力元件必须与导电元件分工明确；其三是要电气稳定，供电与信号往往共缆传输。本产品正是围绕这三点来组织材料与结构，把重量、承力与电气性能放在同一套设计里统筹。

结构与材料

• 导体：镀锡铜，19/0.18
• 绝缘：FEP，厚 0.22mm
• 外护套：FEP，厚 0.45mm，黑色

导体由镀锡铜丝束绞而成，单芯截面 0.5mm²。镀锡层在铜丝表面形成致密保护，减缓氧化以及潮湿环境下的腐蚀，也让焊接与端子压接更加可靠；多股细丝绞合结构在反复弯折时不易出现单丝疲劳断裂，是轻型移动电缆的常见做法。

绝缘层以 FEP 氟塑料挤出成型，芯线外径 1.35mm。该材料介电常数低、介质损耗小、耐化学腐蚀，能够在较宽的温度区间内保持稳定的电气性能，常用于细径信号芯线；成缆时各芯线以黑、红、黄三种颜色区分，便于现场快速识别回路与极性。

成缆工序按 7 芯左向绞合，绞合后缆芯外径 4.1mm。较松的绞合有助于降低线缆的弯曲刚度，也使缆芯在受拉时各芯线受力更均衡；绞合外层绕包聚酯带，起到固定缆芯与隔离编织层的作用，避免编织丝直接压迫绝缘表面。

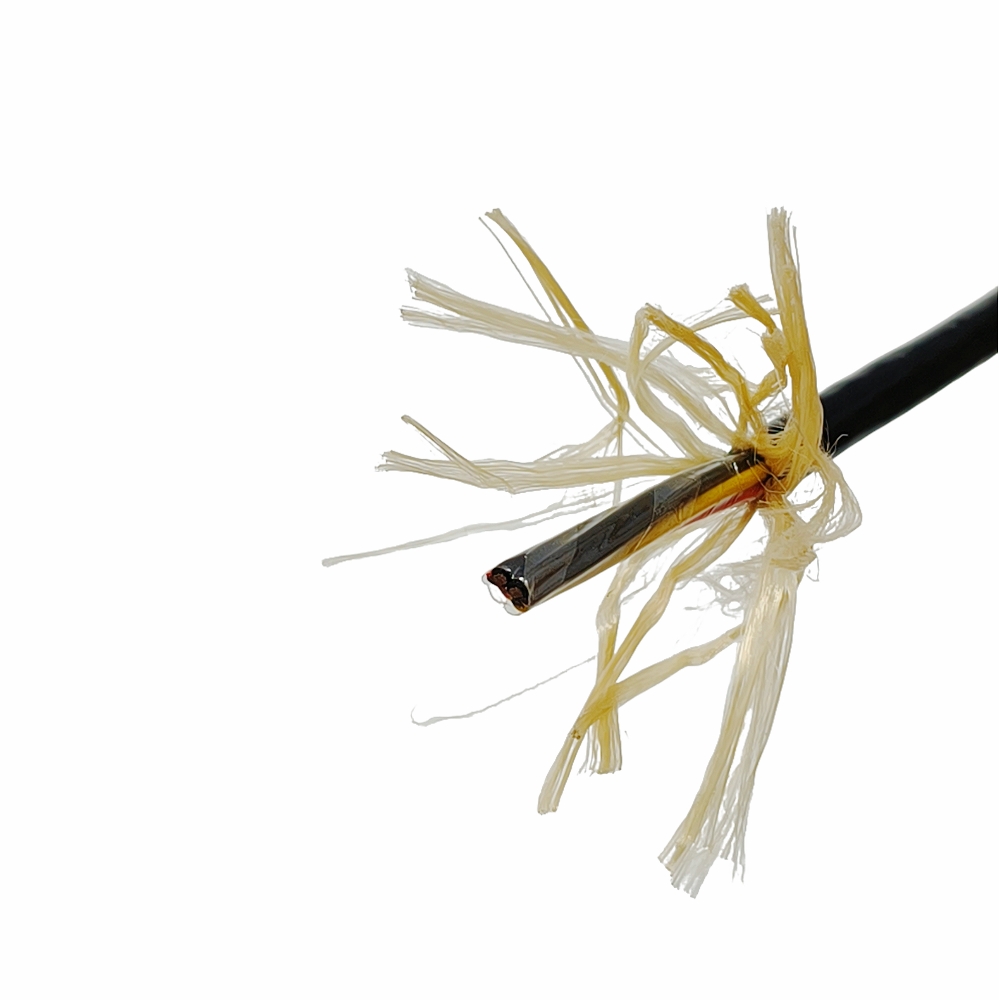

编织层使用 LCP 纤维，规格 1500D，按 8+8 结构共 16 锭交叉编织，编织密度 50%。LCP 纤维模量高、抗拉强度大、耐反复弯折，编织层因此同时承担轴向承力与耐磨保护两项功能，减少收放过程中对内部芯线的磨损，也让线缆在风载扰动下不易产生结构松弛。

最外层为 FEP 护套，采用挤压式挤出，成品外径 5.5±0.2mm。护套与绝缘同属氟塑料体系，材料特性匹配，界面结合稳定，在户外日晒、雨水与温差交替的环境下能够保持较好的外观与性能。护套厚度经过取值，既覆盖编织纹路避免外露，也不额外增加无效重量。

关键特性

• 轻量化设计：镀锡铜导体配合高强纤维承力，单位长度重量较低，适合对载荷敏感的系留平台。
• 承力分工明确：编织层独立承担轴向拉力，导体与绝缘层不直接受力，长期悬停工况下结构更稳定。
• 耐弯折：束绞导体与松绞成缆降低弯曲刚度，适合频繁收放的卷绕与拖曳场景。
• 电气稳定：氟塑料绝缘介电性能稳定，细径芯线可兼顾供电与信号回传。
• 环境适应：绝缘与护套同族材料，对潮湿、温差与紫外线环境有较好的耐受能力。
• 结构紧凑：多芯集成在一根缆内，减少系留链路的线束数量，有助于降低空中阻力。

电气与机械性能

实测重量约 65.4g/米。对系留系统而言，重量指标与有效载重直接挂钩，设计时通常需要据此核算机载负载与线缆长度的匹配关系，并为收放机构预留余量。

额定电压、绝缘电阻、耐压等级、工作温度区间与最小弯曲半径等指标，需结合具体工况确认，可按双方确认的规格文件约定。线缆的长期抗拉能力由编织承力层决定，使用中应避免超过约定的拉力与弯曲条件，以延长使用寿命。

典型应用场景

本产品适用于系留无人机长时间悬停作业时的供电与信号回传链路，包括机载负载与地面电源站之间的连接、机载设备与地面控制端之间的数据传输等。

在系留气球、浮空平台等需要持续升空值守的场合，线缆同样可作为电能与信号的复合通道使用；对于需要频繁收放、卷绕的移动平台，束绞导体与松绞成缆带来的柔顺性也使线缆更易随卷筒或线缆管理器收放。

此外，该结构思路也适用于对重量敏感、又需要多路电气连接的中小型移动设备，可作为同类轻型多芯缆的选型参考。

选型与定制提示

• 芯数、截面与芯线颜色区分方式可按项目需要调整。
• 护套材料与颜色、成品长度、成盘或成卷方式可按要求定制。
• 编织层密度与纤维规格可根据实际抗拉与耐磨要求协商。
• 插头、端子压接与组件加工等后道工序可一并承接。
• 高温、油污、频繁弯折等特殊工况，建议在选型阶段说明，便于匹配材料与结构。
• 未在本页列明的电气与机械指标，以双方确认的规格文件为准。
