水密光电复合电缆 水密电缆 4×1.0mm²

产品概述

水密电缆用于水下设备与潮湿环境中的电力与信号传输，核心诉求是在长期浸水条件下保持绝缘性能稳定、结构不松散、机械强度可靠。本品为四芯中等截面结构，导体采用裸铜多股绞合，绝缘选用热塑性聚酯弹性体（TPEE），缆芯间隙以高强度液晶聚合物纤维填充，外层设置纤维编织加强层与红色 TPU 护套。整缆在柔软度、抗拉与耐水压之间取平衡，适合固定敷设，也可用于有轻微移动的场合。

与普通橡套电缆相比，水密结构的差别主要在填实与加强两处：缆芯之间的空隙由纤维与绕包带填满，水沿纵向的渗透路径被大幅延长；同时编织层承担主要拉力，使护套与绝缘不直接承受牵引载荷，减少长期受力后的变形与开裂风险。

结构与材料

• 导体：裸铜丝绞合，单芯截面 1.0mm²，绞合后外径 1.3mm

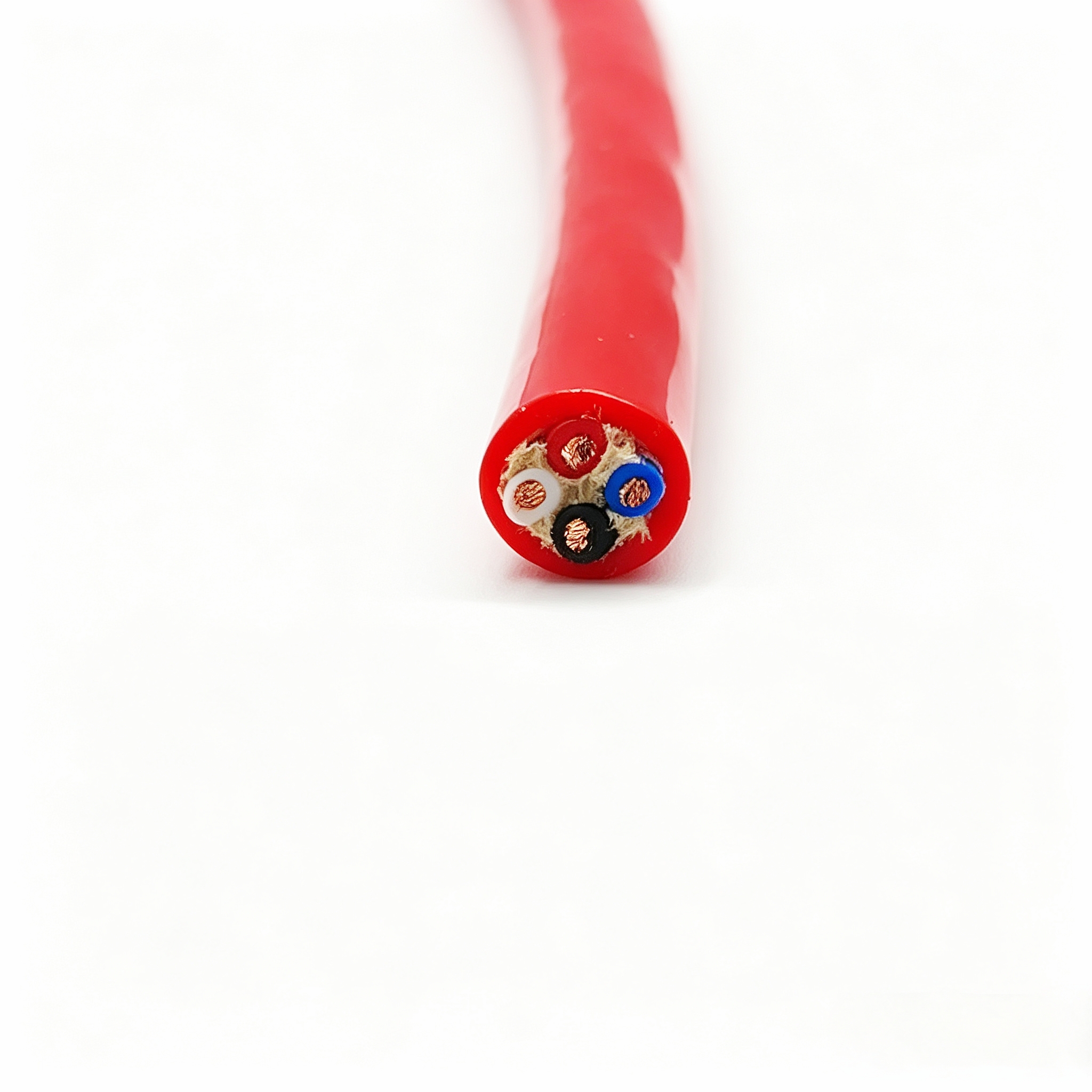

• 绝缘：TPEE，厚 0.65mm，绝缘外径 2.6mm，四芯分色为黑、白、红、蓝

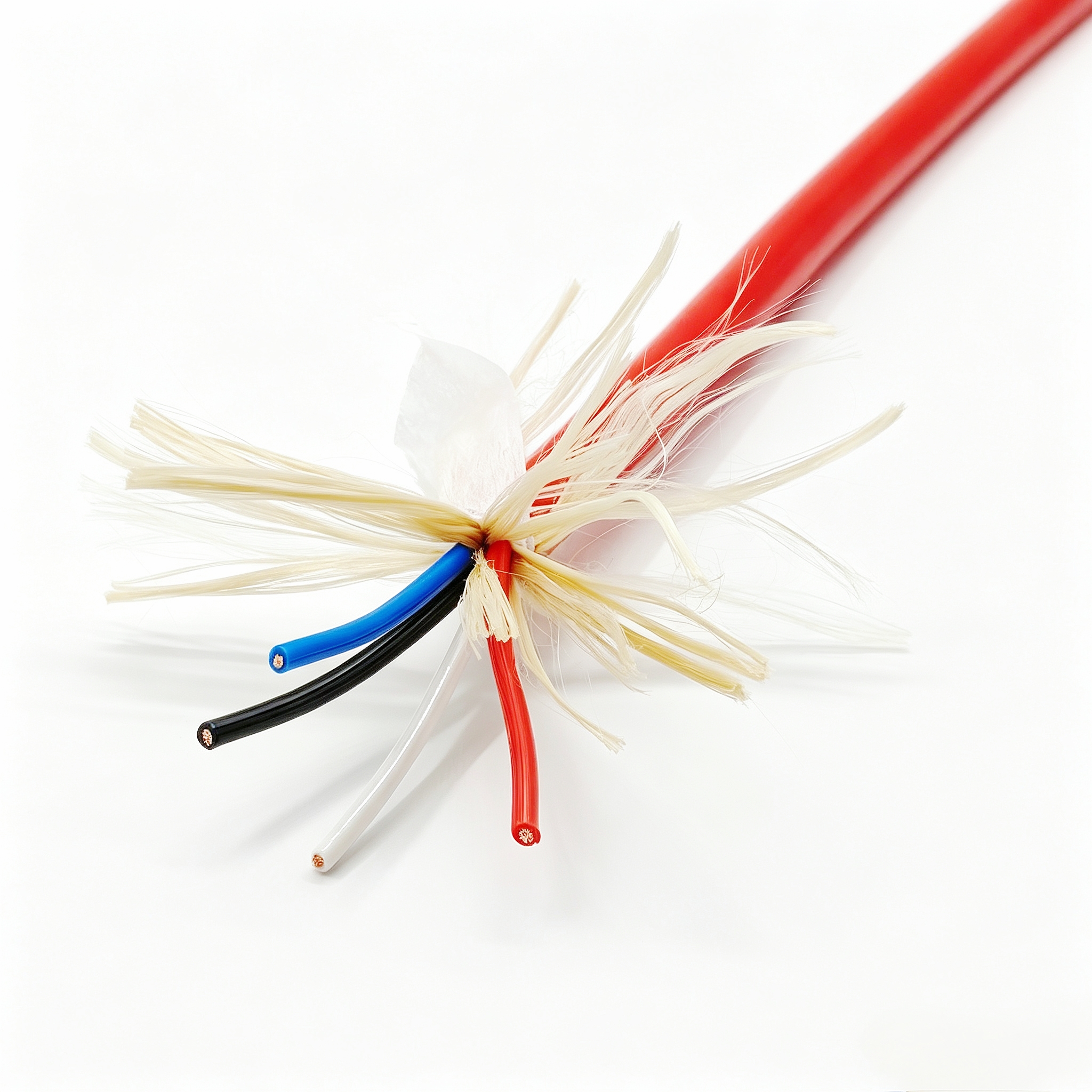

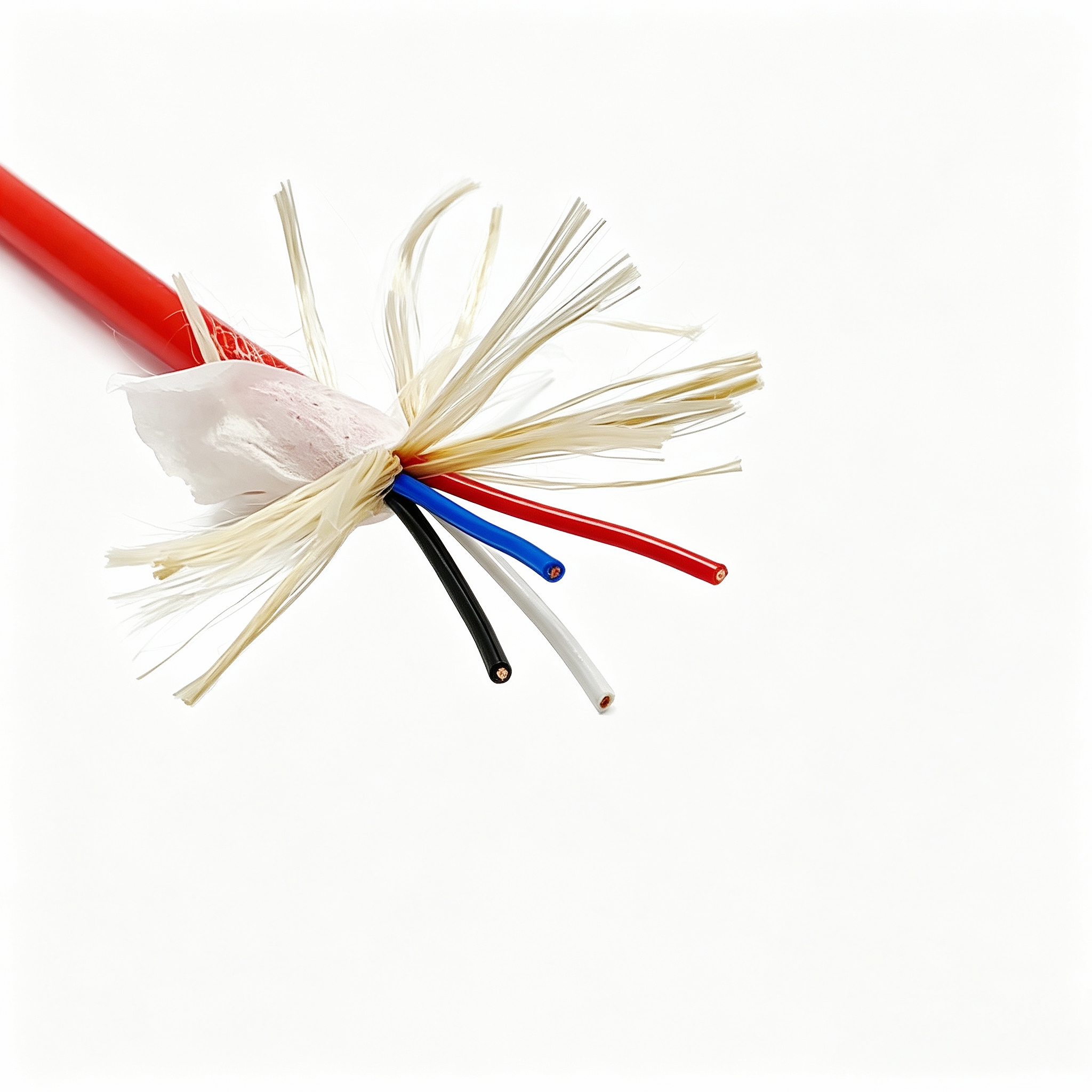

• 成缆：四芯左向绞合成缆，成缆外径 6.3±0.3mm，缆芯间隙以 10 根 3000D LCP 纤维填充，外层绕包无纺布带
• 加强层：LCP 1500D 纤维 8+8 编织，共 16 锭，覆盖率约 50%

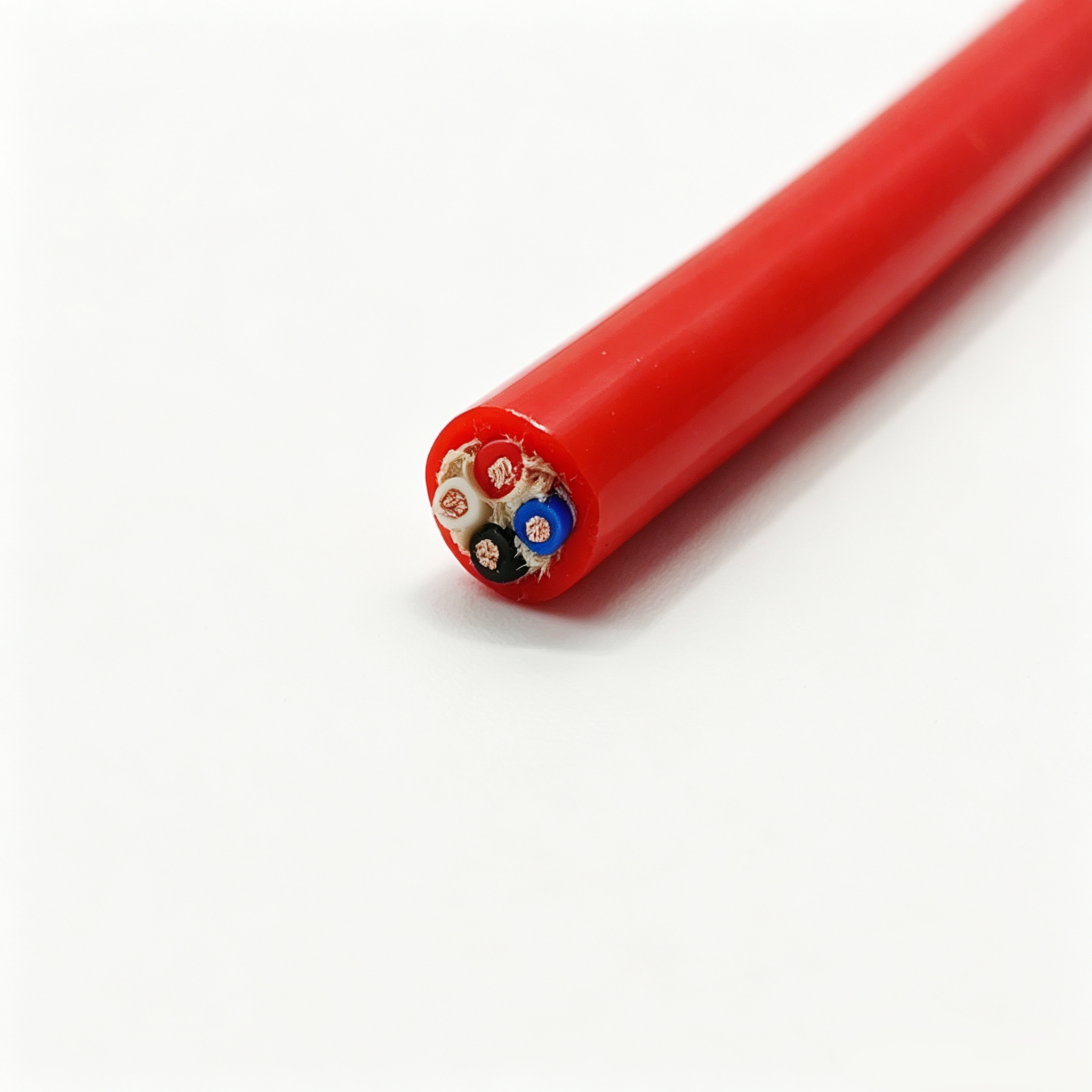

• 外护套：TPU，厚 1.2mm，红色，成品外径 9±0.3mm

导体按多股绞合方式制造，单丝较细，弯曲时各层受力较为均匀，避免了单根粗导体反复弯折后出现的硬化与断裂。绝缘采用 TPEE，兼具弹性体的柔韧与工程塑料的强度，湿态下体积电阻率变化小，同时耐油、耐水解，适合长期浸水工况。四芯采用不同颜色区分，现场接线时无需依赖印字即可辨认相序。

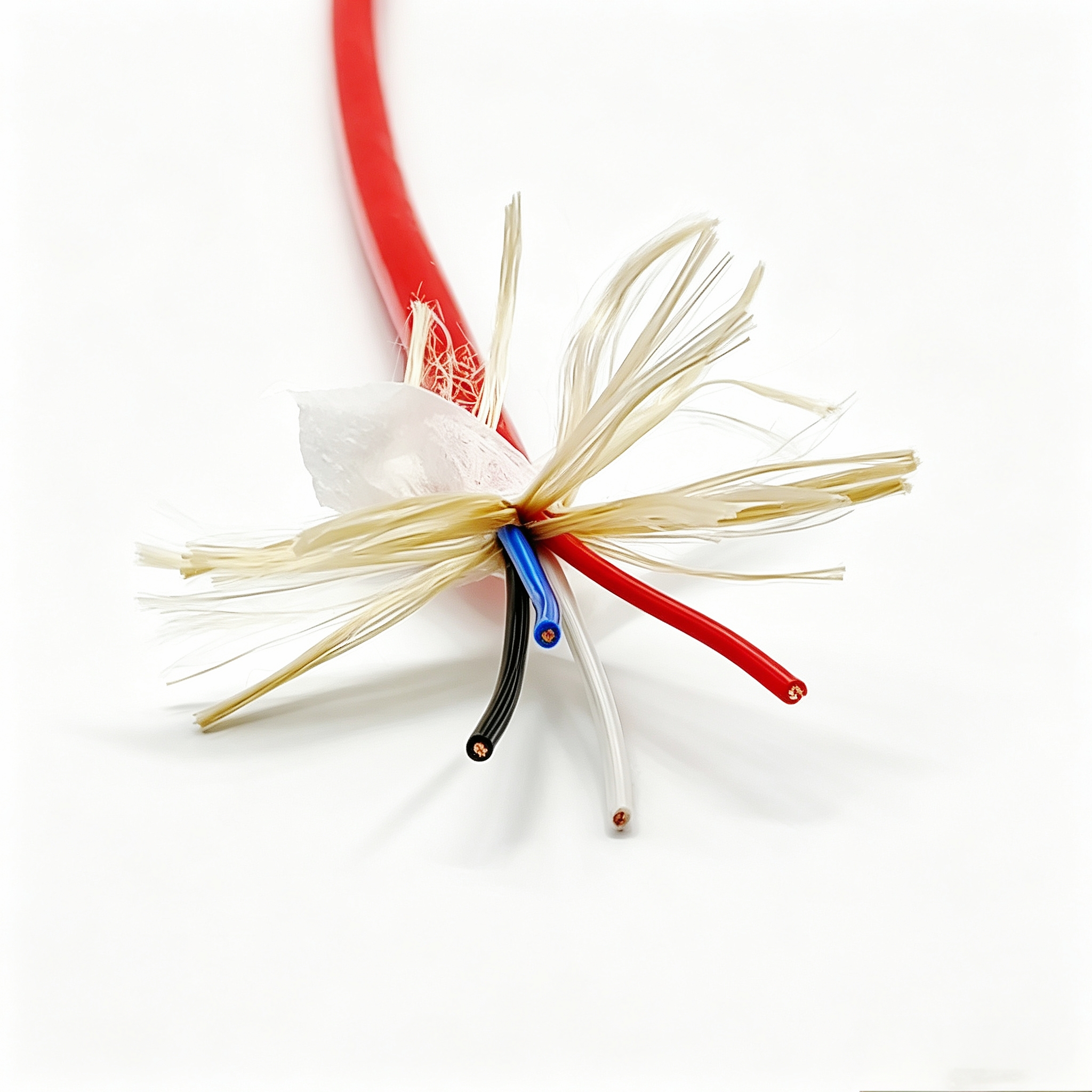

缆芯之间的空隙由 LCP 纤维填充，这类纤维抗拉强度高、吸水率低，既起到填实阻水的作用，又在成缆方向上提供一定的抗拉能力。外层的无纺布绕包带把四芯束缚成整体，使成缆圆整，减少后续编织与挤护套时的错位。

加强层为 8+8 双向编织的 LCP 纤维，编织角与锭数按整缆的抗拉与柔顺要求配置；编织层位于护套之内，与护套形成复合结构，牵引时拉力由编织层承担。最外层 TPU 护套以挤压方式包覆，厚度均匀，表面光洁，耐磨、耐水解、耐低温柔性好，红色外被在水下也便于识别与检查。

关键特性

• 纵向阻水：缆芯间隙填实并配合绕包带，水沿轴向渗透的路径被延长，适合长期浸水
• 承力与导电分离：拉力主要由 LCP 编织层与填充纤维承担，导体不承受牵引载荷
• 电气性能稳定：TPEE 绝缘在湿态下仍保持较高的绝缘电阻，四芯之间无串扰
• 柔性好：多股绞合导体配合较薄的绝缘与护套，整缆可在较小半径下弯曲敷设
• 护套可靠：TPU 护套耐磨、耐水解、耐油，适应海水与淡水的长期浸泡
• 结构紧凑：四芯加填充与编织后成缆圆整，外径控制稳定，便于穿管与安装

电气与机械性能

本品按水下电力传输用途设计，四芯可分别作为相线与回路线使用，也可按项目需要将其中若干芯用于控制或信号回路。额定电压、长期工作温度、最小弯曲半径、抗拉强度与直流电阻等指标，均以双方确认的规格文件为准；不同水深、不同敷设方式对护套厚度与编织密度的要求不同，可按项目条件调整。

• 额定电压：以双方确认的规格文件为准
• 长期工作温度：以双方确认的规格文件为准
• 最小弯曲半径：以双方确认的规格文件为准
• 抗拉强度：以双方确认的规格文件为准
• 导体直流电阻：以双方确认的规格文件为准

结构上的冗余设计使整缆在反复收放或水流冲击下不易出现护套鼓包与芯线断裂；编织层与护套之间配合紧密，可减少水下振动引起的层间滑移。

典型应用场景

• 水下机器人（ROV）与水下作业装备的供电回路
• 水下摄像机、照明与传感设备的电源与信号引线
• 水池、船底、闸门等长期浸水环境的固定布线
• 海洋观测平台、水文监测设备的水下连接
• 需要承受一定牵引力的水下拖曳与悬吊用缆
• 潮湿、油污并存的工业现场电力布线

在上述场合中，电缆往往需要同时满足耐水与耐拉两个条件。单纯加厚护套能提高耐水与耐磨性，但会增加重量与刚度；单纯增加导体截面可以提高载流，但柔顺性下降。本品通过纤维填充与编织承力，让护套与绝缘以较小的厚度实现较长的使用寿命，是水下供电布线中较为均衡的一种做法。

选型与定制提示

• 先明确芯数与截面。四芯适合三相加回路或两路独立供电；若需同时传输信号，可在结构中加入数据对或光纤单元。
• 明确水深与浸水时间。长期浸水与短时涉水对阻水结构的要求不同，填充方式与绕包层数可按工况调整。
• 明确受力方式。固定敷设时可按常规结构；若需悬吊或拖曳，应提出抗拉要求，由编织层与承力纤维承担载荷。
• 明确环境介质。海水、淡水、油污、低温等条件会影响护套材料的选择，可按项目更换护套料或增加外被层。
• 明确安装空间。弯曲半径受限的场合应优先考虑多股绞合导体与较薄护套的结构。

颜色、护套材料、芯数与截面组合、屏蔽与编织密度、接头与终端处理方式均可按项目定制；具体参数以双方确认的规格文件为准。敷设时应避免在护套上直接打结或用金属夹具硬性夹持，牵引力应作用在编织层或专用承力件上，以减少护套局部应力集中。
