本篇产品为四芯结构的水密电缆，定位在水下及长期潮湿工况下的供电与信号传输。整根电缆以裸铜多股绞合导体作为载流主体，四根线芯用不同颜色的 PP 绝缘区分，成缆后以棉线填实缆芯并绕包无纺布，最外层挤包黑色 TPU 护套。结构思路可以概括为“紧实缆芯加完整外护层”：缆芯填圆减少内部空隙，连续的护套把外部水和介质隔在缆体之外，两者配合才能形成稳定的防护。具体的耐水压等级、适用水深与纵向水密指标，以双方确认的规格文件为准。
导体选用裸铜多股绞合而不采用单根实心铜线，主要考虑两点：一是保证导电能力的同时让整根电缆保持可弯曲，便于在设备内部走线与转向；二是多股结构在反复弯曲时应力分布更均匀，不容易在某一处集中产生疲劳。裸铜本身不额外镀层，接续与压接时省去镀层处理环节，焊接与端子压接的工艺适应性较好。

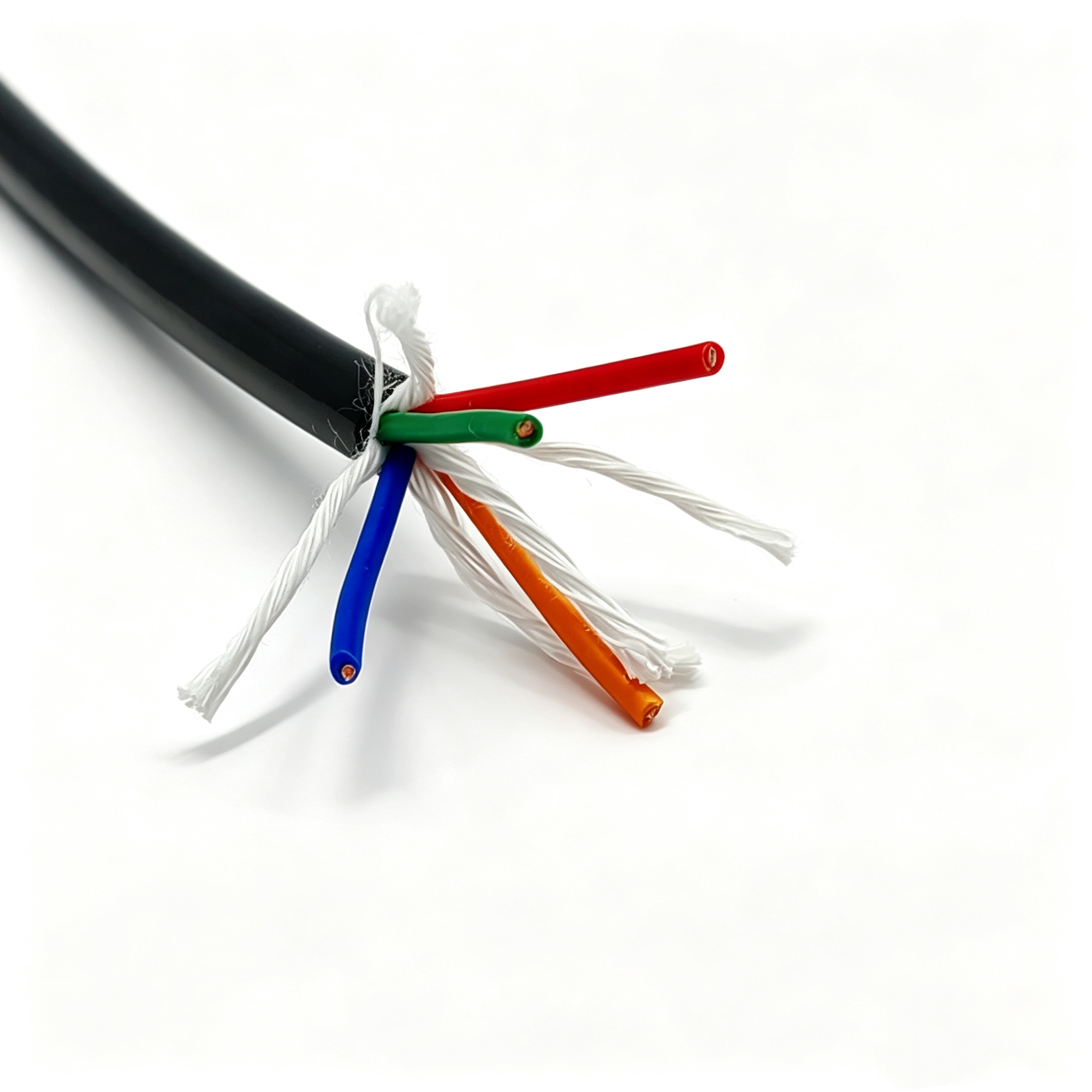

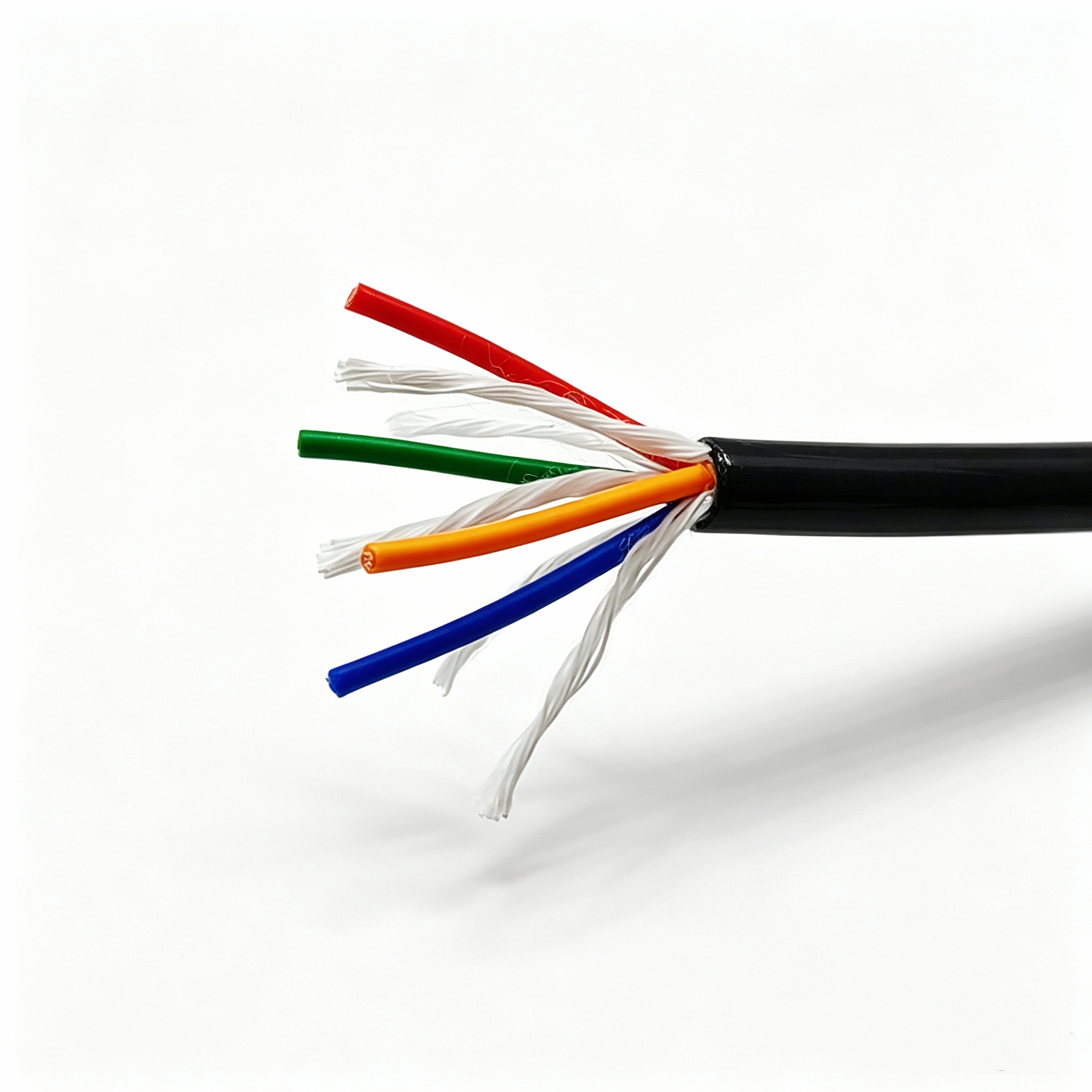

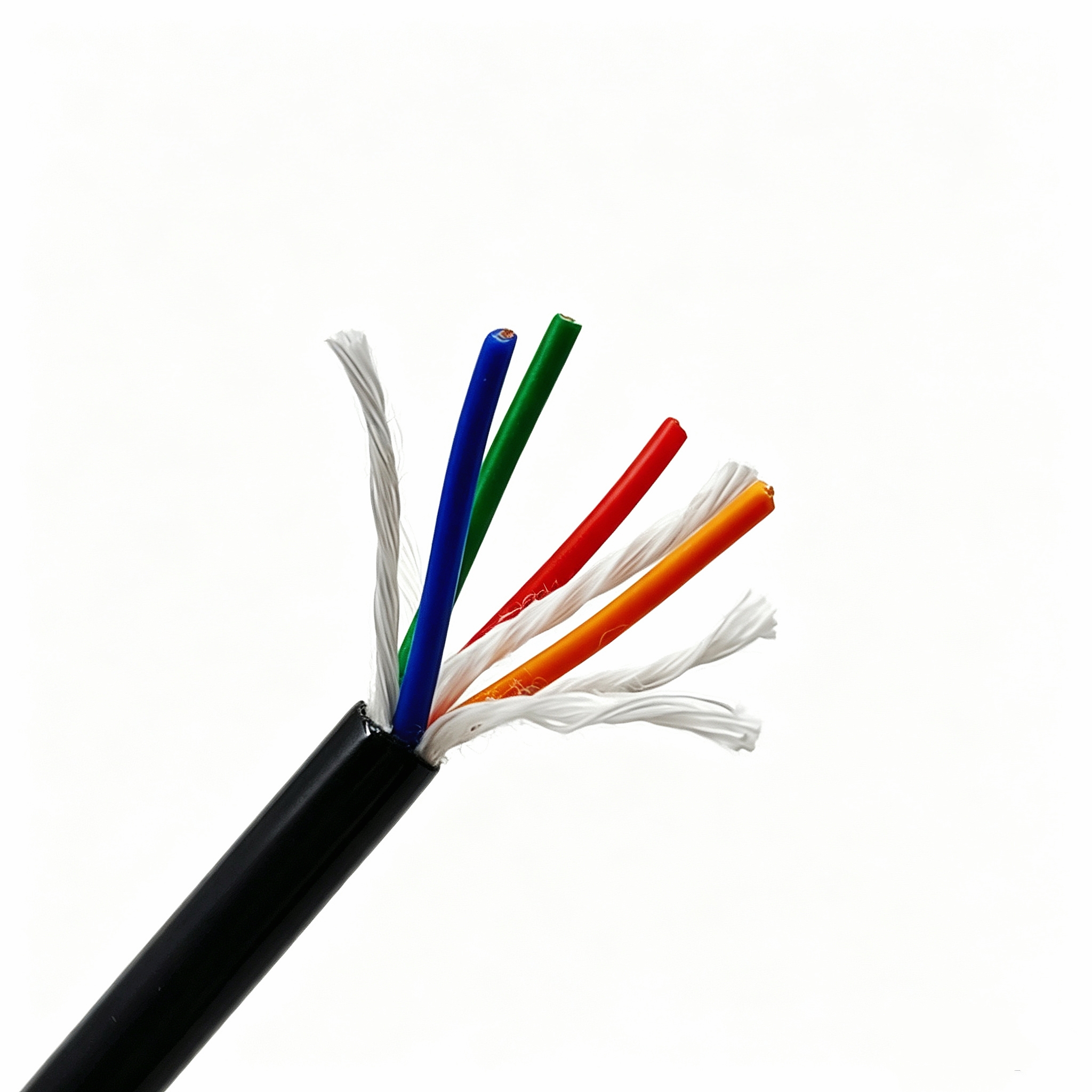

绝缘采用 PP 材料，挤出后紧密包覆在导体外层。四根线芯分别以红、绿、蓝、橙四色区分，这一点在水下或低照度环境中尤其有用，接线时可以直接凭颜色辨认线序，不必逐根通断确认，减少误接的可能。PP 绝缘的壁厚按工艺控制，四芯的一致性好，成缆后各芯的电气对称性也更容易保持。

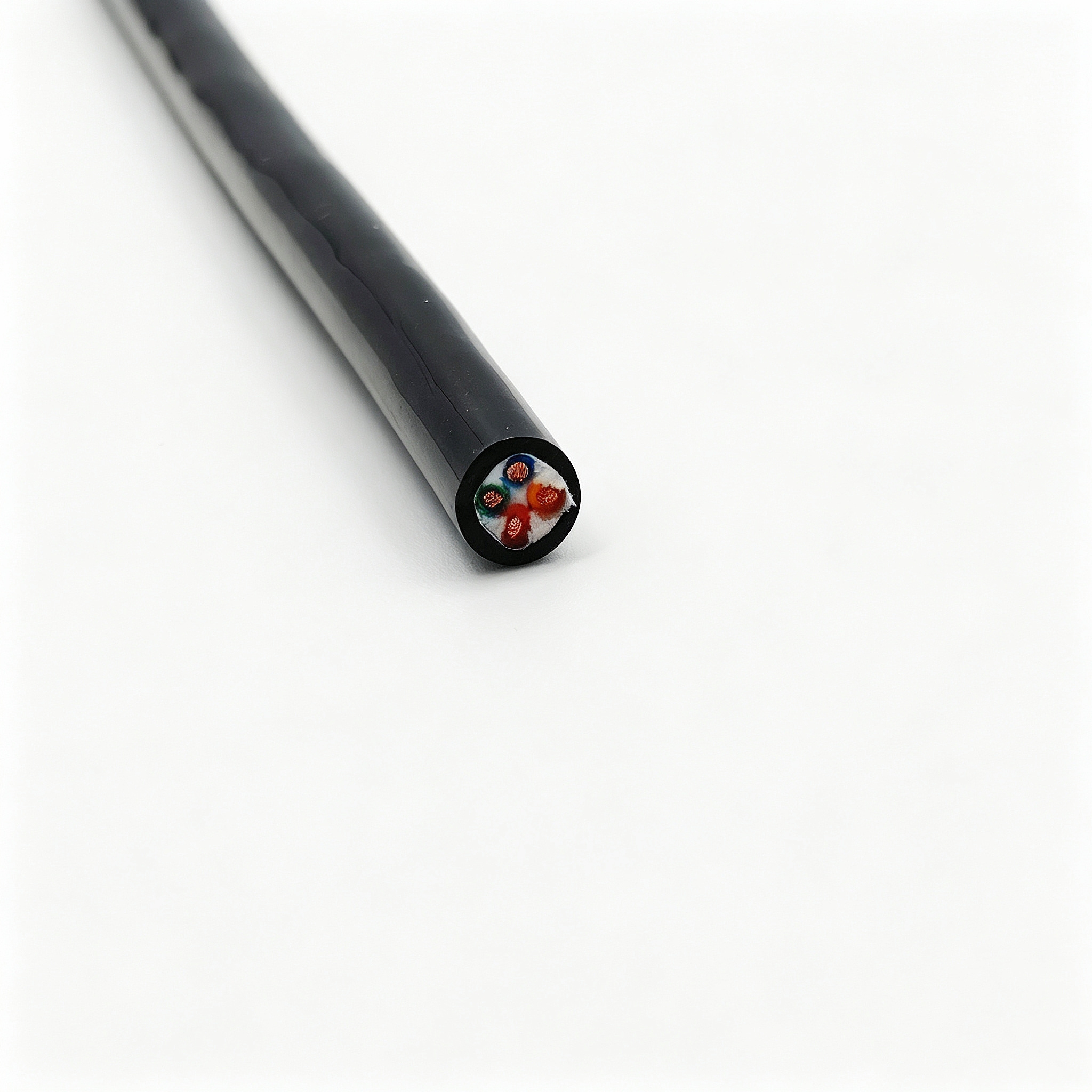

成缆环节把四根绝缘线芯按左向绞合在一起，缆芯中心与边缘缝隙用棉线填充。填充的作用不只是“塞满”：成缆截面越接近圆形，后续护套挤出时各方向的壁厚就越均匀，不会出现局部偏薄；同时缆芯内部的空腔被压缩，水沿缆芯间隙纵向渗透的通道也随之减少。成缆完成后在外层绕包一层无纺布，把缆芯与护套隔开，避免护套挤出时的高温直接作用在绝缘层上，也让护套与缆芯之间的界面更平整。
外护套采用 TPU 材料，黑色，挤出包覆在绕包层之外，把缆芯整根包住。TPU 的优点是韧性好、耐磨，在拖拽、摩擦和反复弯曲的场合不容易开裂，同时表面致密，作为最外层承担隔离水与外部介质的作用。护套的颜色与厚度按规格执行，成品外径在挤出后按上、下限控制，保证与配套的接头、密封件的配合尺寸稳定。
需要说明的是，耐压试验通过只说明该批产品的绝缘在试验条件下没有发生击穿，并不等同于对水深、水压或长期浸水寿命作出承诺。实际使用中电缆的水密表现与敷设方式、接头处理、弯曲半径控制关系很大，这三方面都需要在安装环节按要求执行。
在上述场合中，电缆通常不是单独使用，而是与接头、密封件、连接器共同构成一条完整的通道。因此选型时应把电缆本体与端部处理一并考虑：护套外径是否与接头密封结构匹配、芯数与截面是否能满足负载、四芯的颜色顺序是否与设备端定义一致，这些都会影响实际使用效果。
湃德电缆可根据项目条件在结构、材料与端部处理上作针对性设计，具体方案以双方确认的规格文件与样品为准。产品型号以 PDK 系列编号标识，同一型号下如对护套颜色、盘长或端部形式有特殊要求，可在确认规格时一并写明。
