水密光电复合电缆 水密电缆 4×2.5mm²+3×(2×0.2+D)+1×2×0.2+D

产品概述

这是一根把动力与信号合并在同一外护套内的水密型复合电缆。缆芯由四路电力线芯和四组屏蔽对绞信号单元一起成缆，外侧挤包热塑性聚氨酯护套。整根电缆按纵向阻水的思路设计：成缆缝隙用聚丙烯绳填实，缆芯外再绕包铝箔与聚酯带，使护套一旦受损，水也不容易沿轴向长距离渗透到接头位置。

对水下设备来说，供电和信号常常要走同一条脐带式线路。分开敷设两根缆，接头数量翻倍，布线和收放都更麻烦，穿舱密封点也更多。复合结构把这些需求收进一根缆内，减少穿舱件与接插件数量，也减少了水下连接点的潜在故障面。

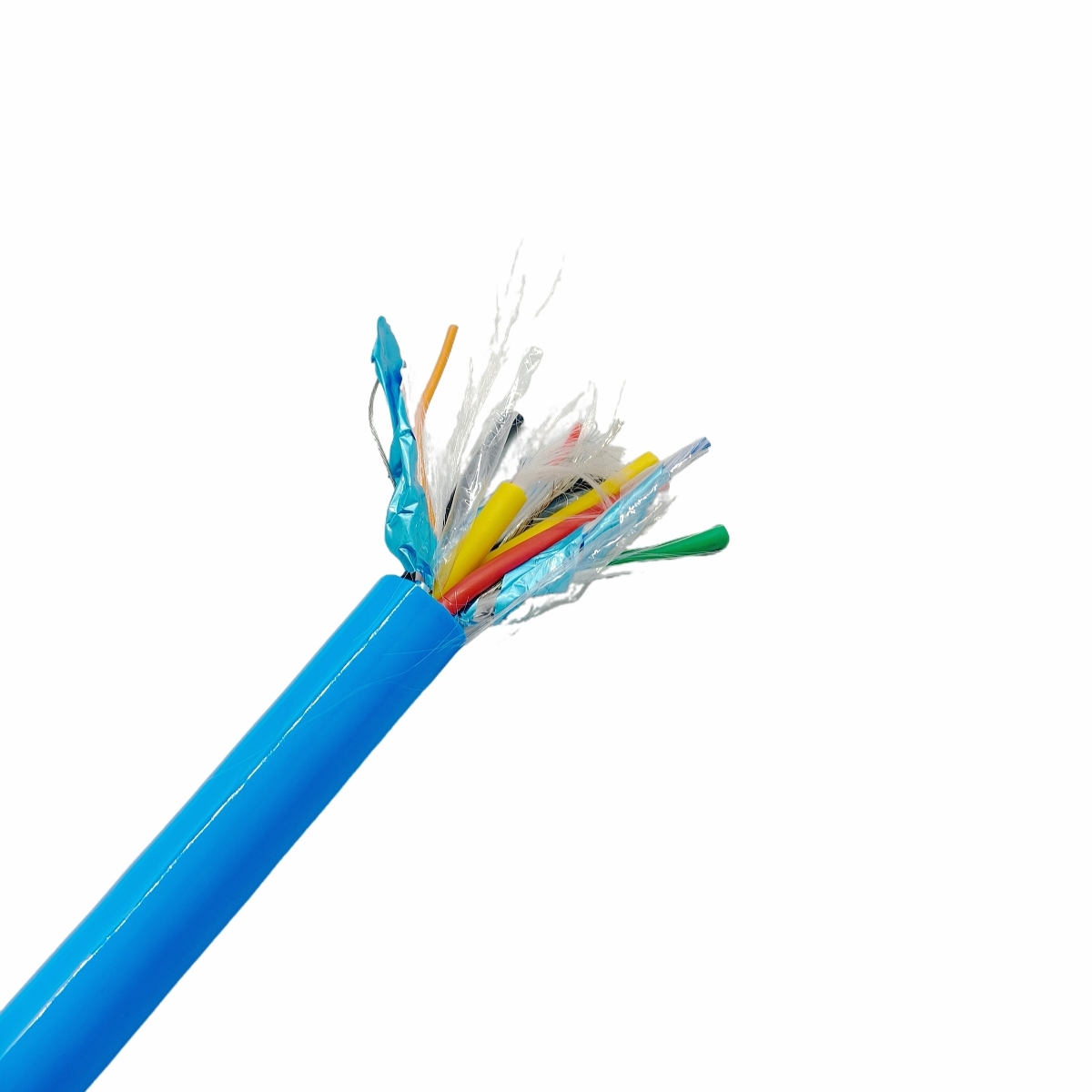

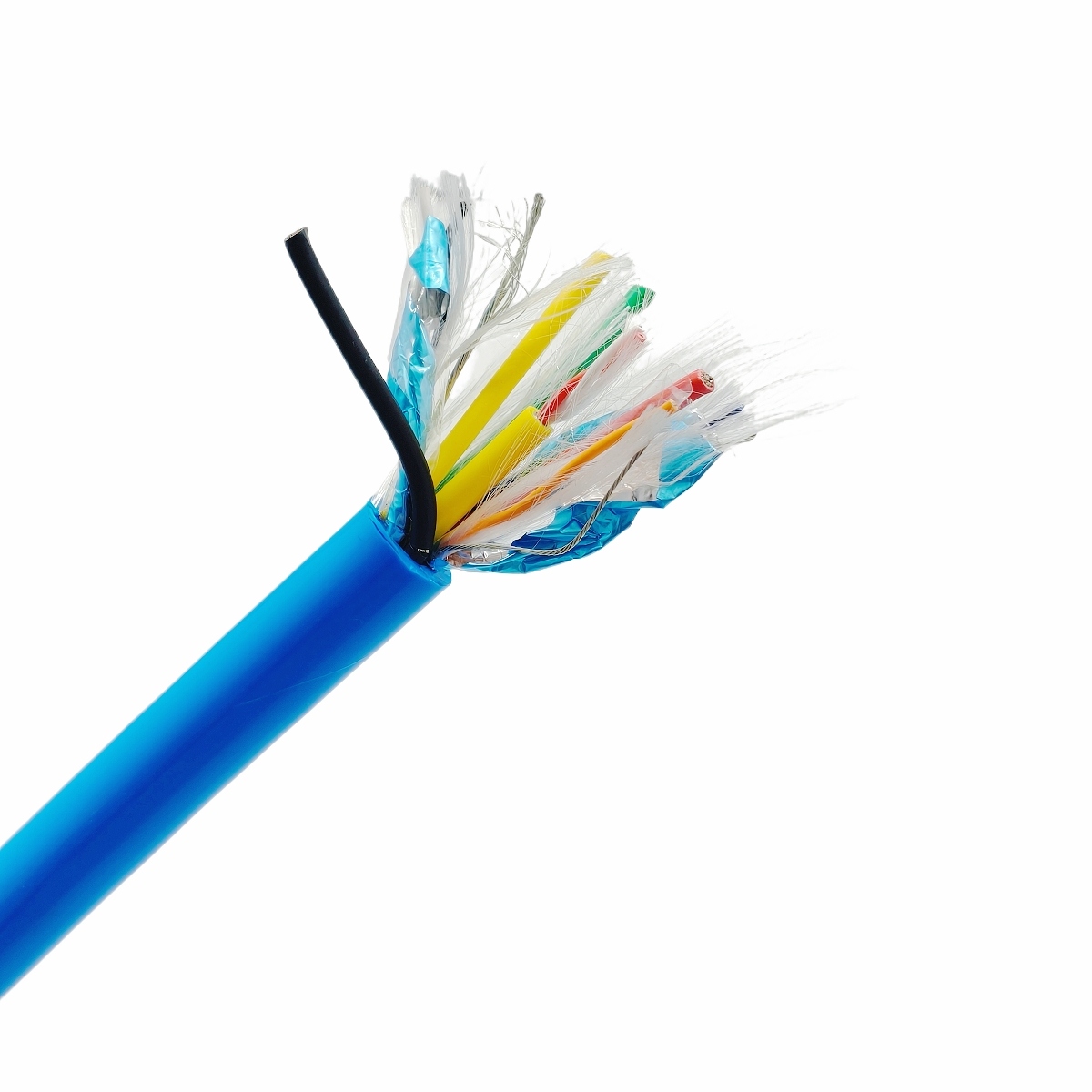

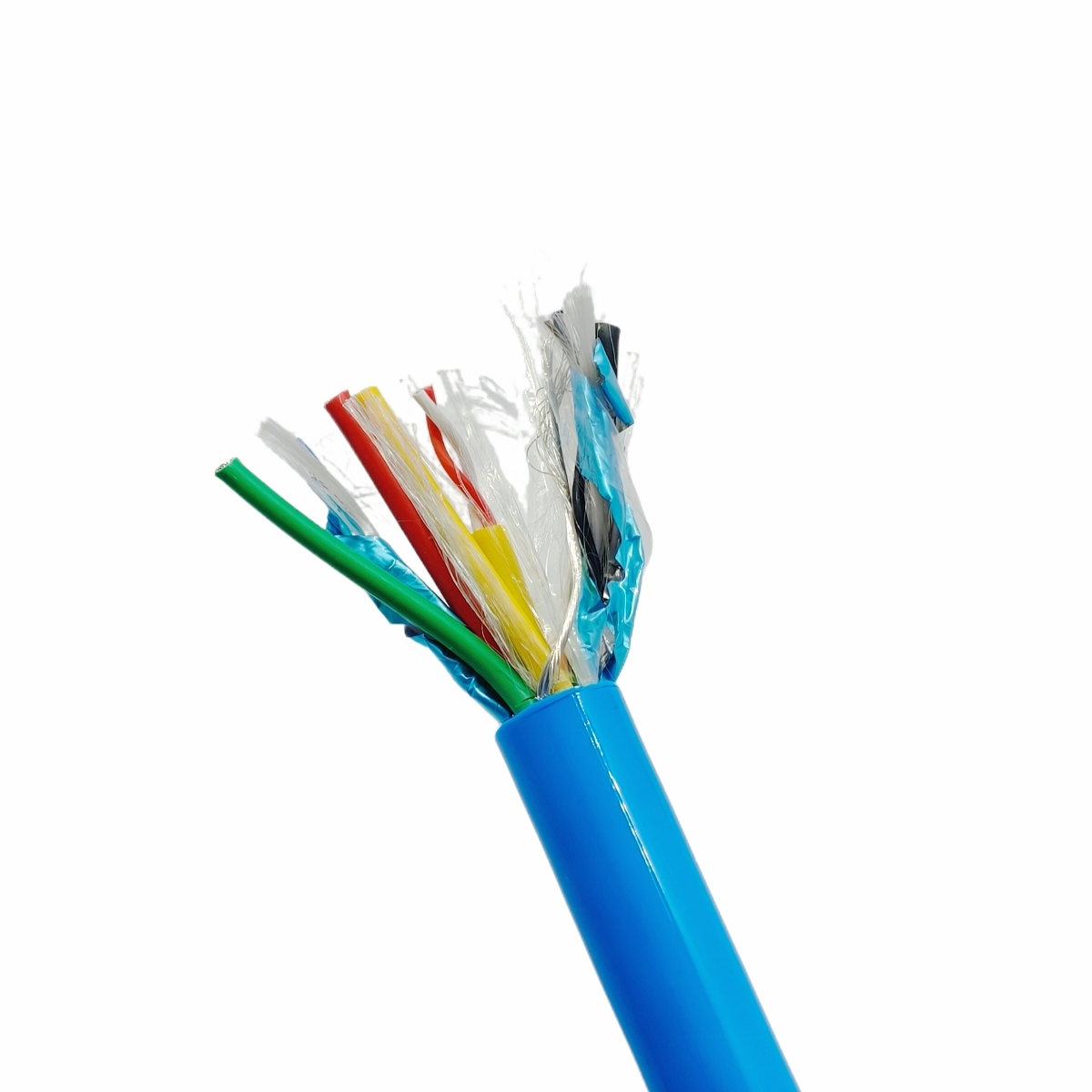

结构与材料

• 导体：镀锡铜丝绞合，绞合外径 2.05mm
• 电力线芯绝缘：XLPE，厚 0.42mm，绝缘外径 2.9mm，黄、黑、红、绿四色区分
• 信号线对：四组 2×0.2mm² 对绞单元，线对绝缘同为 XLPE，绝缘外径 1.35mm、厚度 0.37mm，按蓝白、橙白、黑白、红白配对区分
• 线对屏蔽：每个线对并加两根 3000D 聚酯纱，配一根镀锡排流线，外绕铝箔与聚酯带
• 单元护层：红白对绞单元外挤黄色 PE 护层，外径 4.0mm

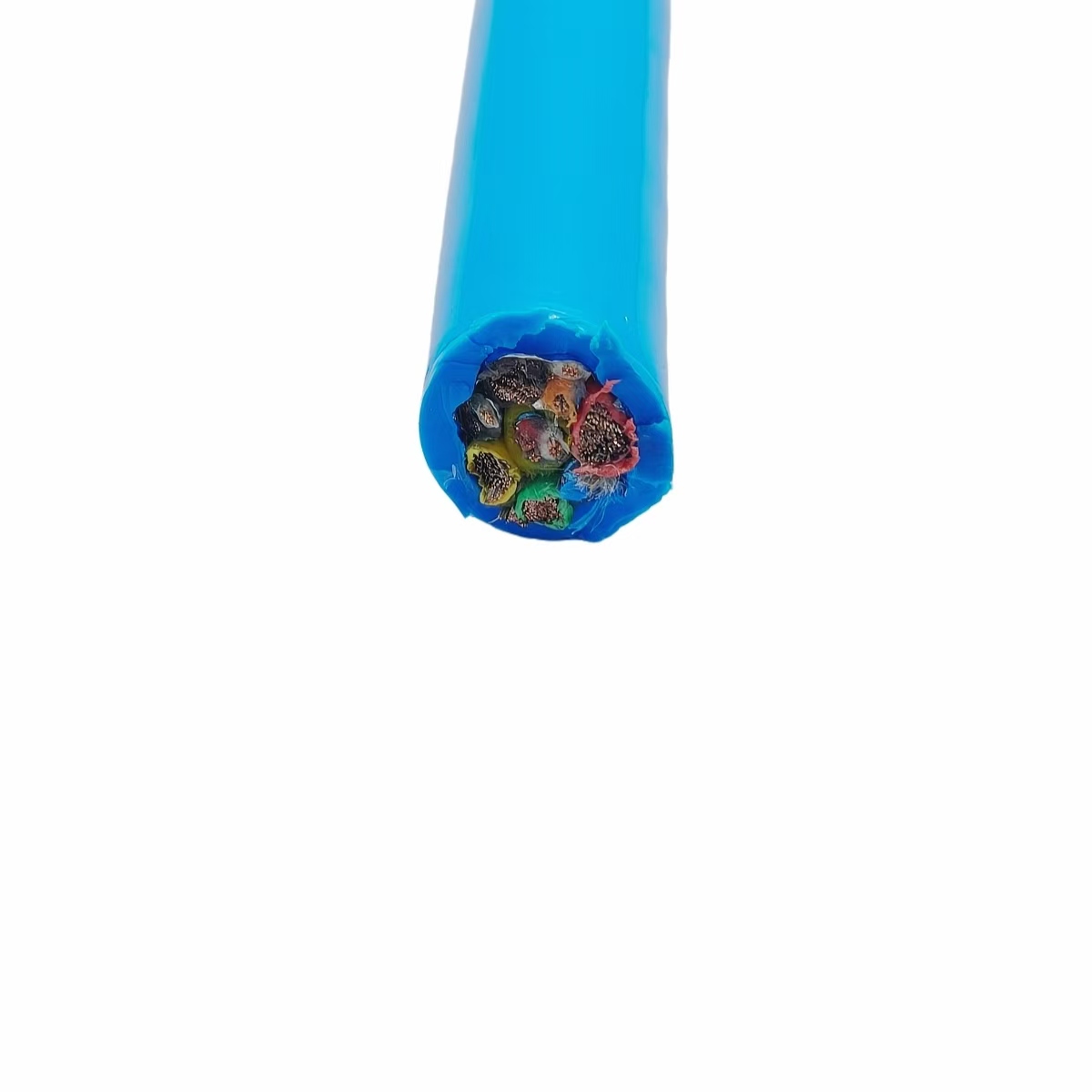

• 成缆：四路电力线芯与四组信号单元左向成缆，成缆外径 10±0.3mm，缝隙聚丙烯绳填实，外绕铝箔与聚酯带，成缆时并入一根镀锡排流线
• 外护套：TPU，厚 1.8mm，浅蓝色
• 成品外径：14±0.3mm

关键特性

动力与信号同缆传输。四路电力线芯负责给水下设备供电，四组屏蔽对绞单元承担控制信号与数据回传，两者在一次成缆中完成组合，整根缆只需一套护套、一套接头。

屏蔽单元独立处理。每个对绞单元都有自己的铝箔屏蔽和镀锡排流线，信号对之间的串扰被限制在单元内部；对绞本身也让线对对外界电场干扰有更好的抵抗能力。

纵向阻水靠结构实现。缝隙填充、缆芯绕包、外护套三层手段叠加，目的不是让电缆在受损后仍可带电运行，而是把进水的扩散范围控制在局部，给检修留出时间。

护套兼顾耐磨与耐水解。热塑性聚氨酯在潮湿环境中不易发硬发脆，抗撕裂和耐磨表现适合需要反复收放、拖拽的场合；浅蓝色外护套在水下与甲板上都比较容易辨认。

电气与机械性能

额定电压、长期工作温度、最小弯曲半径、允许抗拉强度与导体直流电阻等指标，以双方确认的规格文件为准，本文不代项目方给出结论。

从结构上可以确认的是：电力线芯采用交联聚乙烯绝缘，耐温能力优于普通聚氯乙烯绝缘；信号线对为独立屏蔽结构，适合传输电平较低的控制与数据信号；外护套为热塑性聚氨酯，机械强度与耐油、耐水解表现适合水下与潮湿工况。

成缆采用左向绞合，缆芯圆整度由聚丙烯绳填实保证，外护套挤压时壁厚较为均匀，成品外径的波动控制在一个较窄的带宽内，便于配套接头与穿舱件的选型。

典型应用场景

• 水下机器人与水下作业装备的动力、控制复合脐带
• 水下摄像、照明与传感组件的供电与信号回传
• 水池、试验水槽内的长期浸水测试线路
• 海洋观测装置、水下监测节点的固定敷设
• 船载与码头水下设备的临时或半固定连接

在上述场景中，电缆通常要经受反复收放、弯曲与水流扰动，同时又要保持接头干燥。水密结构与聚氨酯护套的组合，正是为这类工况准备的：外护套承担机械防护与水解防护，内部的填充与绕包承担阻水，屏蔽单元承担信号完整性。

选型与定制提示

• 电力线芯截面、线芯数量、信号线对组数可按项目需求调整，结构变化后需重新确认外径与重量
• 需要更高承力时，可在成缆结构中增加承力元件，具体方案以双方确认的规格文件为准
• 使用长度、接头形式与穿舱件规格，建议在采购前与选型一并确认，避免缆径与接头壳体内径不匹配
• 敷设与收放时应避免小于规定值的弯曲半径，也不要在护套上产生集中应力
• 电缆两端宜做密封处理，护套受损后不建议继续带电使用

需要与既有设备对接时，请提供对方的接口形式与电气要求，便于在结构上预留匹配余量。样品确认阶段，可先按实际敷设路径试放一段，观察弯曲、扭转与固定方式是否顺手，再确定最终长度与端部处理方式。
