产品概述
水密电缆是一类面向长期浸水与潮湿工况设计的电力与信号传输电缆。本品为两芯结构，采用裸铜导体、PVC 绝缘与聚醚型 TPU 外护套组合，成缆时以棉线填充圆整、无纺布绕包，使缆芯截面紧密、层间不留下贯通空腔，从结构上减少水分沿缆芯纵向延伸的通道。
与普通橡套或 PVC 护套电缆相比，水密电缆的设计重点不在于单一材料本身的阻水能力，而在于每一层都尽量不留通道：导体绞合紧密、绝缘同心挤出、成缆填充到位、绕包连续、外护套一次挤压包覆。本品按这一思路组织各层结构，适合在需要长期接触水或频繁干湿交替的场合使用。

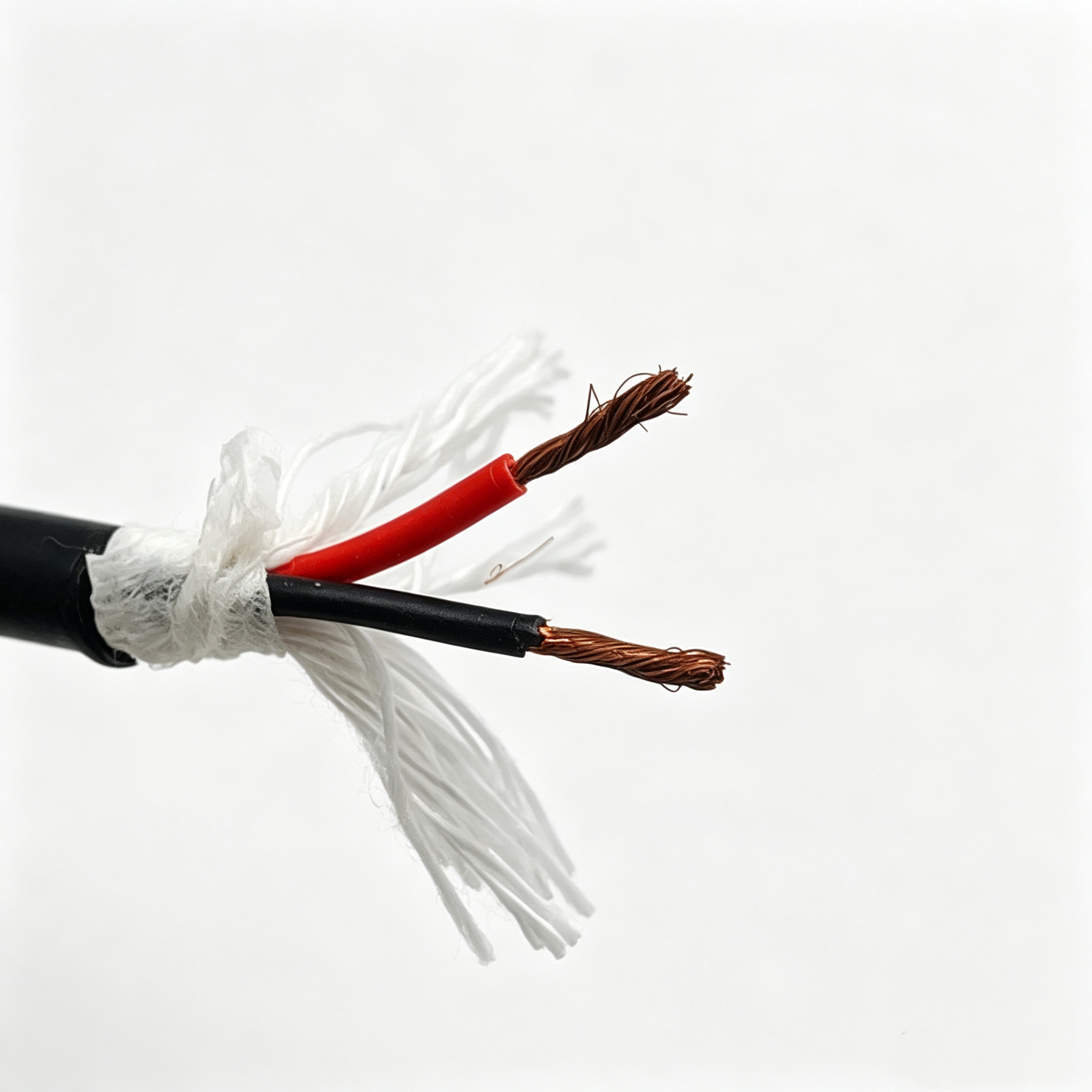

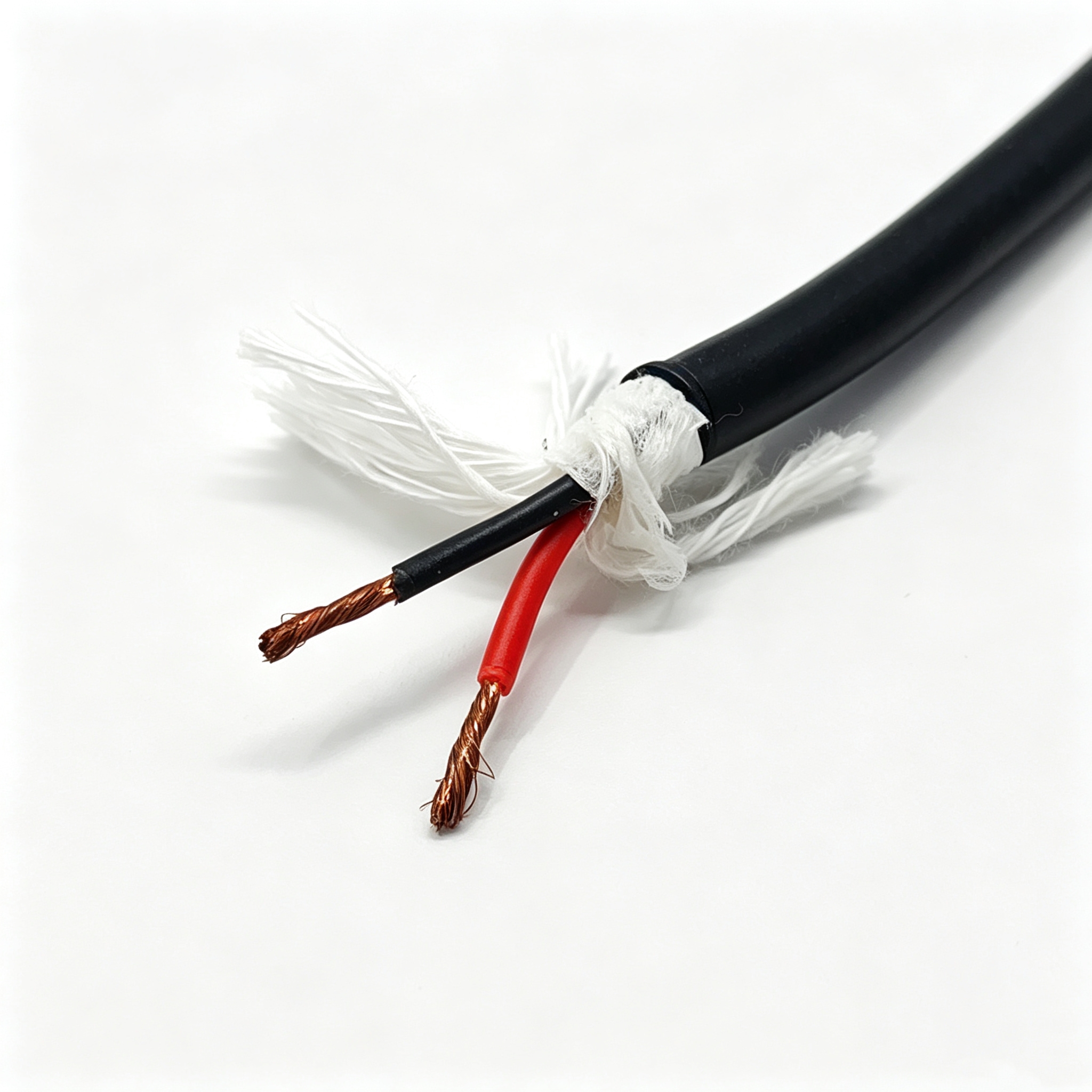

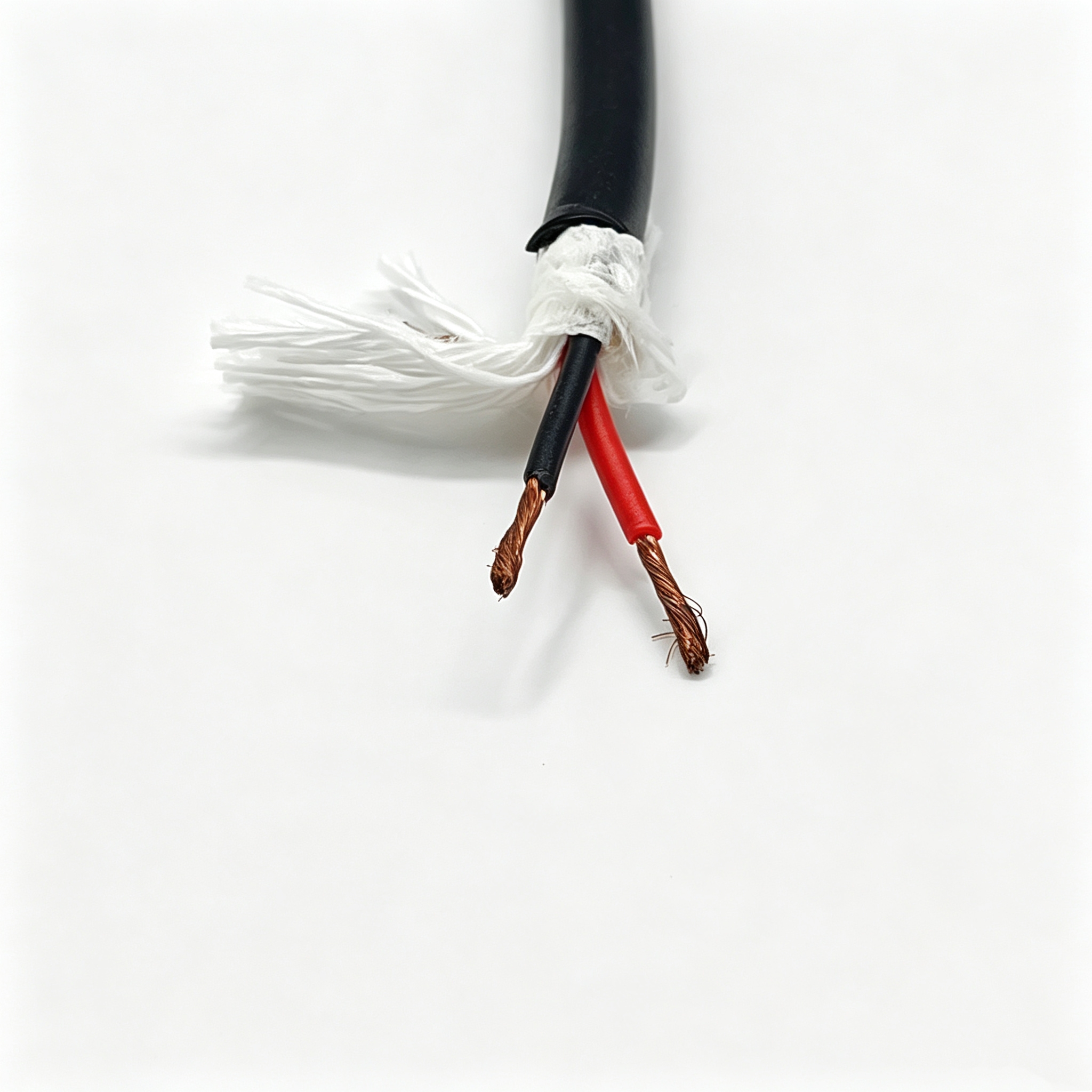

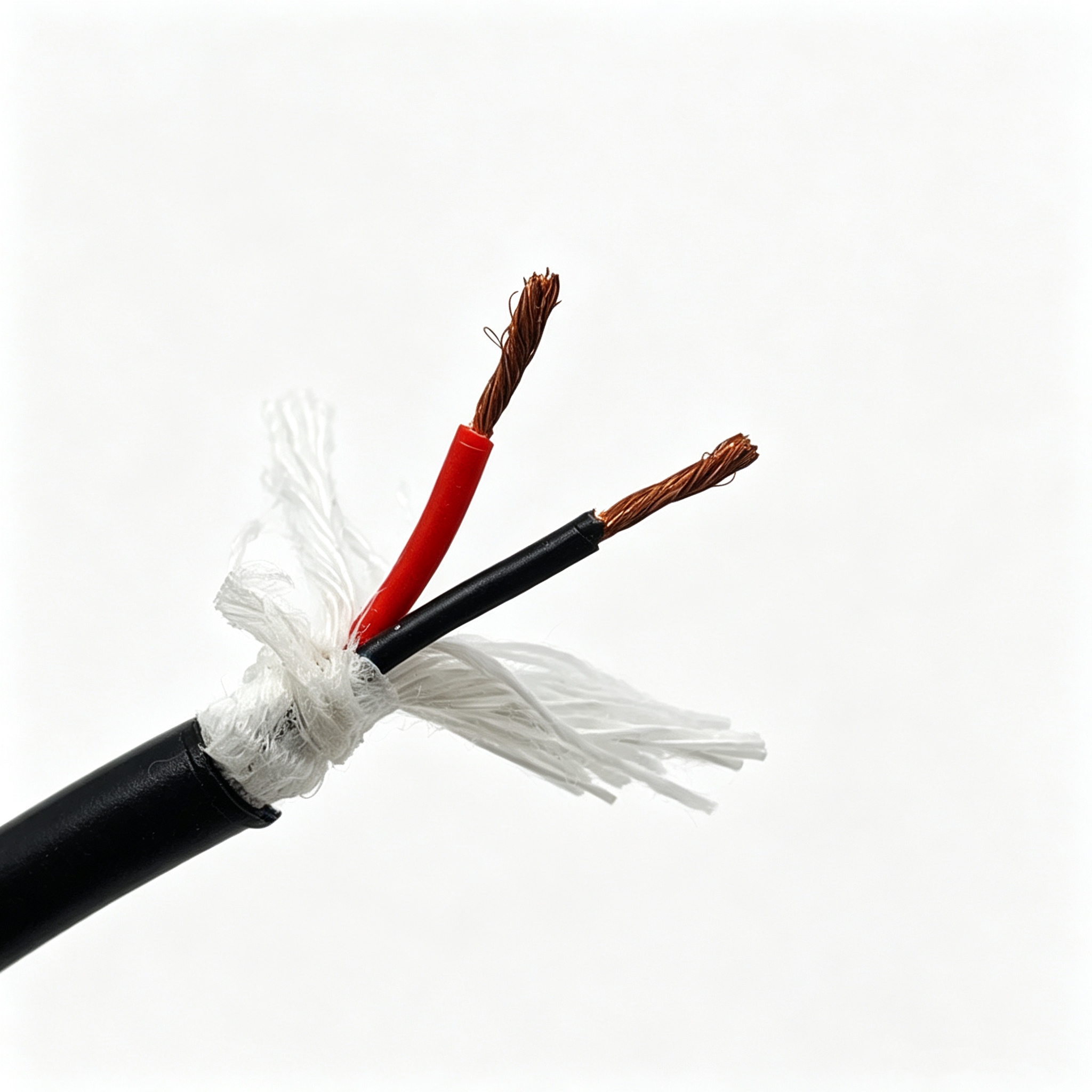

结构与材料
- 导体：裸铜丝多股绞合，18AWG，绞合外径 1.25mm
- 绝缘：PVC，厚 0.27mm，绝缘外径 1.9mm，耐温 80℃，红色与黑色两色区分
- 成缆：两根绝缘线芯左向绞合，棉线填充使截面圆整，外径 3.8mm
- 绕包：成缆外无纺布绕包，作为缆芯与护套之间的隔离层
- 外护套：聚醚型 TPU，厚 1.0mm，黑色雾面
- 成品外径：6±0.2mm
导体采用裸铜丝多股绞合结构而非单根实心铜杆，绞合使导体具备一定柔度，弯曲时各层单丝可微量滑移，减小导体自身的回弹应力，也让导体在成缆弯曲时不至于顶伤绝缘。绝缘层以 PVC 同心挤包在导体外，厚度均匀是保证绝缘性能与后续成缆圆整度的前提；两芯采用红、黑区分，便于现场接线时辨认极性与回路。
成缆工序把两根线芯左向绞合，芯间空隙用棉线填充。填充的作用有两层：一是把两根圆芯之间的凹谷填平，使成缆截面接近圆形，护套挤出时壁厚才均匀；二是棉线吸湿后体积膨胀，可在芯间形成一道辅助阻水屏障。成缆外再以无纺布绕包，既防止线芯在护套挤出时被冲散，也把缆芯与护套隔开，避免护套材料在高温挤出时渗入芯间。
外护套选用聚醚型 TPU，一次挤压包覆。聚醚型 TPU 的耐水解性能优于聚酯型，长期浸水后不易因水解而硬化、开裂，这是水密类电缆护套材料常见的选型理由。护套表面做雾面处理，可减少运输与收放过程中的表面划伤，也避免光面护套在潮湿环境中与相邻物件产生粘连感。
关键特性
- 纵向阻水思路：芯间填充、连续绕包与一次挤压护套相互配合，减少水分沿缆芯纵向延伸的通道
- 耐水解护套：聚醚型 TPU 对长期浸水与潮湿环境的适应性较好，护套不易发硬开裂
- 柔软易敷设：多股绞合导体配两芯成缆，弯曲时回弹力小，便于在狭窄空间内走线与盘绕
- 识别方便：红黑双色绝缘，接线时无需借助仪表即可区分回路
- 外观稳定：黑色雾面护套耐污、不易显划痕，长期使用后外观变化小
电气与机械性能
本品的技术参数以双方确认的规格文件为准，本节只说明结构与性能之间的关系。
- 额定电压：按项目供电要求确定，具体以双方确认的规格文件为准
- 导体直流电阻：取决于导体截面与绞合质量，限值以双方确认的规格文件为准
- 绝缘电阻与耐压：取决于绝缘材料一致性与挤包厚度均匀度，试验电压与判定标准以规格文件为准
- 工作温度范围：与环境温度、敷设方式及护套材料相关，以双方确认的规格文件为准
- 最小弯曲半径：与成品外径和护套硬度相关，敷设时建议留出余量，具体倍数以规格文件为准
- 抗拉与承力：本品不含独立承力元件，敷设时应避免让缆体自身直接承受拉力
典型应用场景
- 水下设备的电力供给与信号回路，如小型水下机器人、水下灯具与摄像单元的接线
- 水池、泵房、闸门等长期潮湿或间歇浸水环境中的固定敷设
- 船舶与码头设施的舱内布线、甲板临时用电引线
- 需要频繁收放、冲洗的移动设备接线
- 户外设备接线盒与穿管敷设，要求护套耐水解、耐污的场合
选型与定制提示
- 芯数与截面：可按项目的电流与压降要求调整；两芯以外的多芯结构需重新核算成缆外径与护套厚度
- 长度：按敷设路径整根供货，尽量避免中间接头；确实需要接头时，接头部位应单独做水密处理
- 使用环境：长期浸水、油污、日晒与低温弯折对护套材料的要求各不相同，选型时应先说明主要工况
- 敷设方式：固定敷设与移动使用对弯曲半径、护套耐磨性的要求不同，走线时应避免锐角折弯与地面拖拽
- 定制内容：护套颜色、供货长度与包装方式可按项目约定，最终规格以双方确认的规格文件为准
