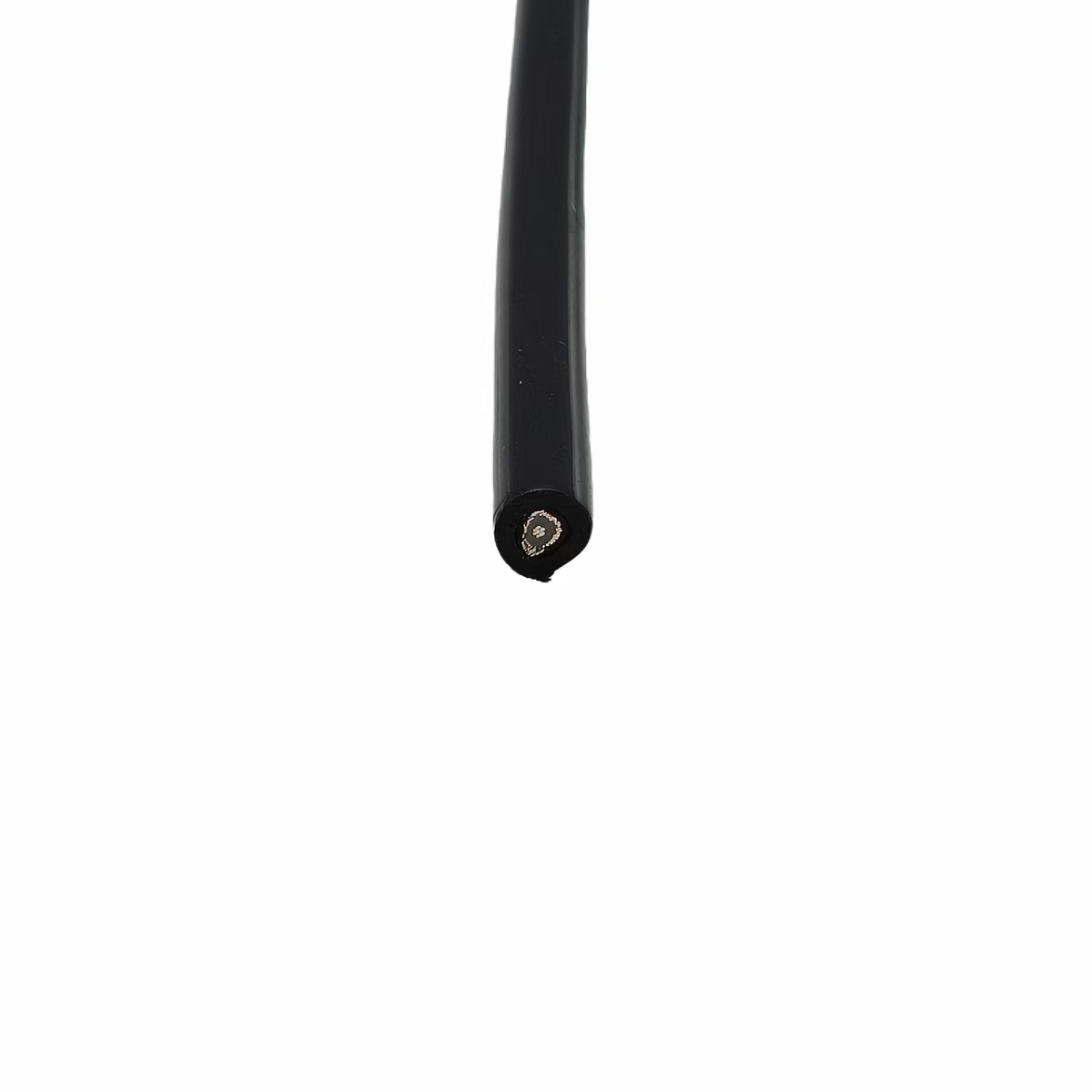

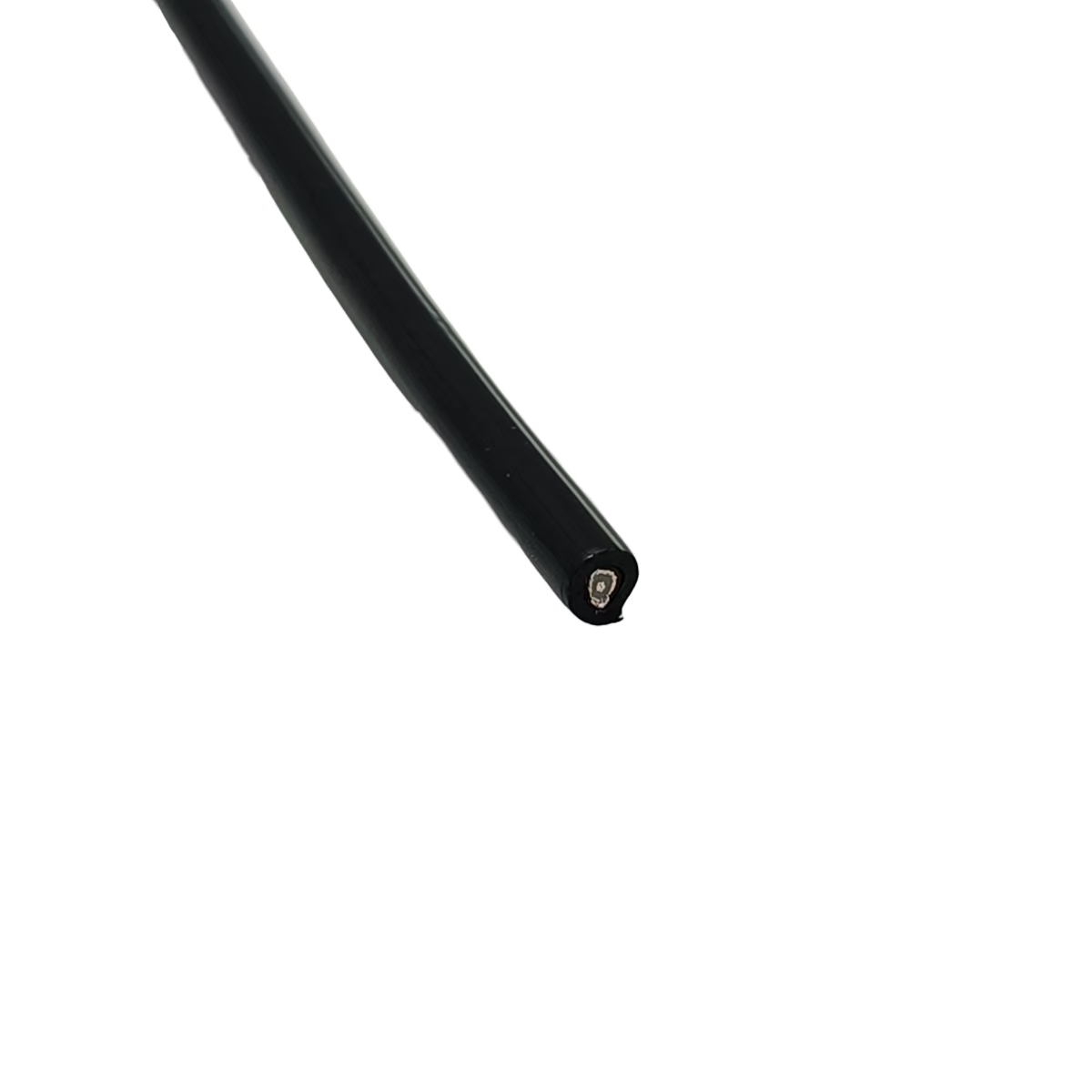

本产品为水密型射频同轴电缆，型号为 RG316，在标准同轴结构之外增加了整体水密与机械防护设计，供需要长期浸水或频繁湿态作业的射频与信号传输场合使用。与普通同轴电缆相比，它把信号传输与环境密封作为同一件事来处理：既要在较宽频段内保持稳定的传输特性，也要让水无法沿着护套、屏蔽层与接头界面渗入缆芯。
电缆整体柔软，外径小，适合在设备内部狭窄空间布线，也适合短距离的移动或摆动部位使用。常见用途是水下探测设备、声学换能器、海洋观测仪器以及小型射频模块之间的连接。

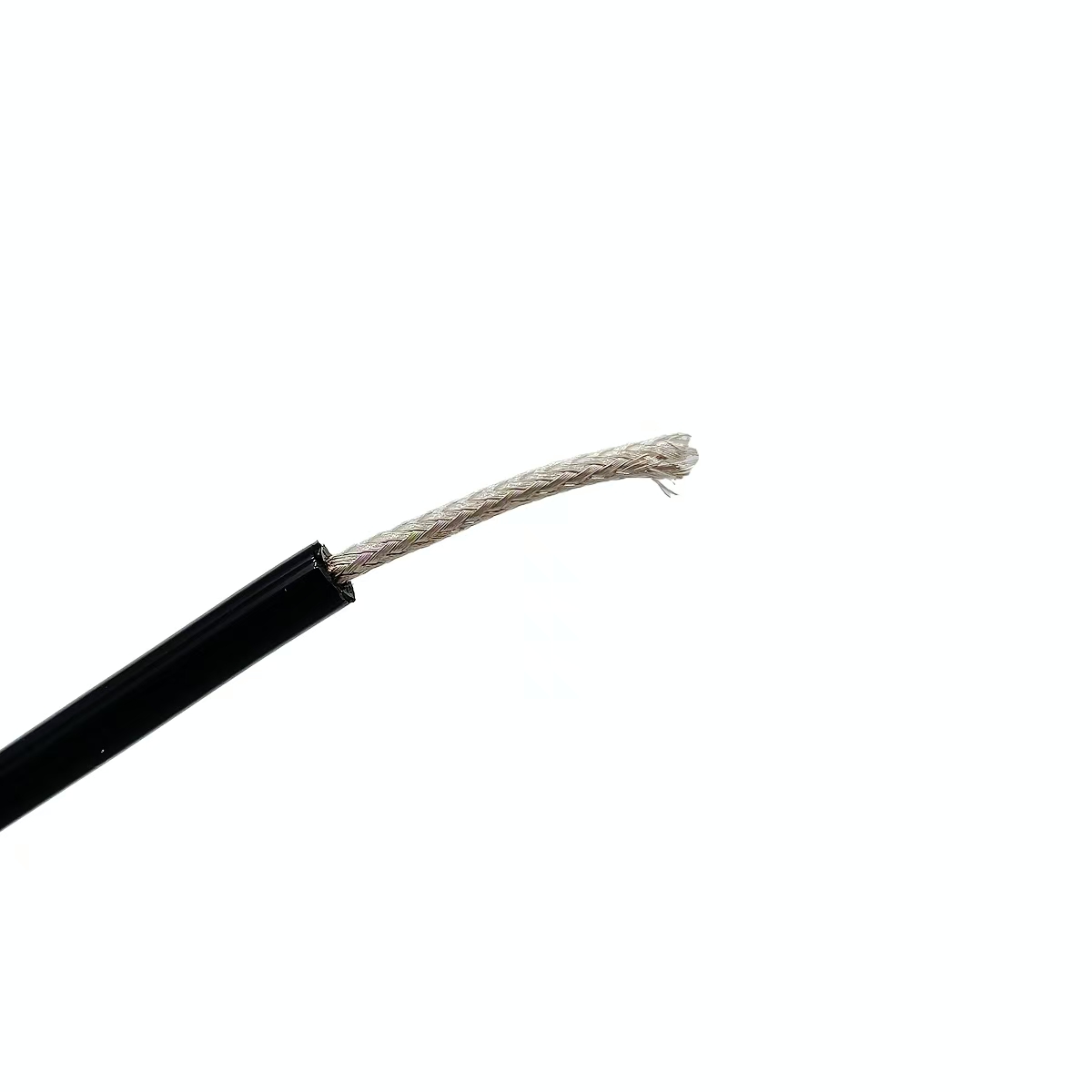

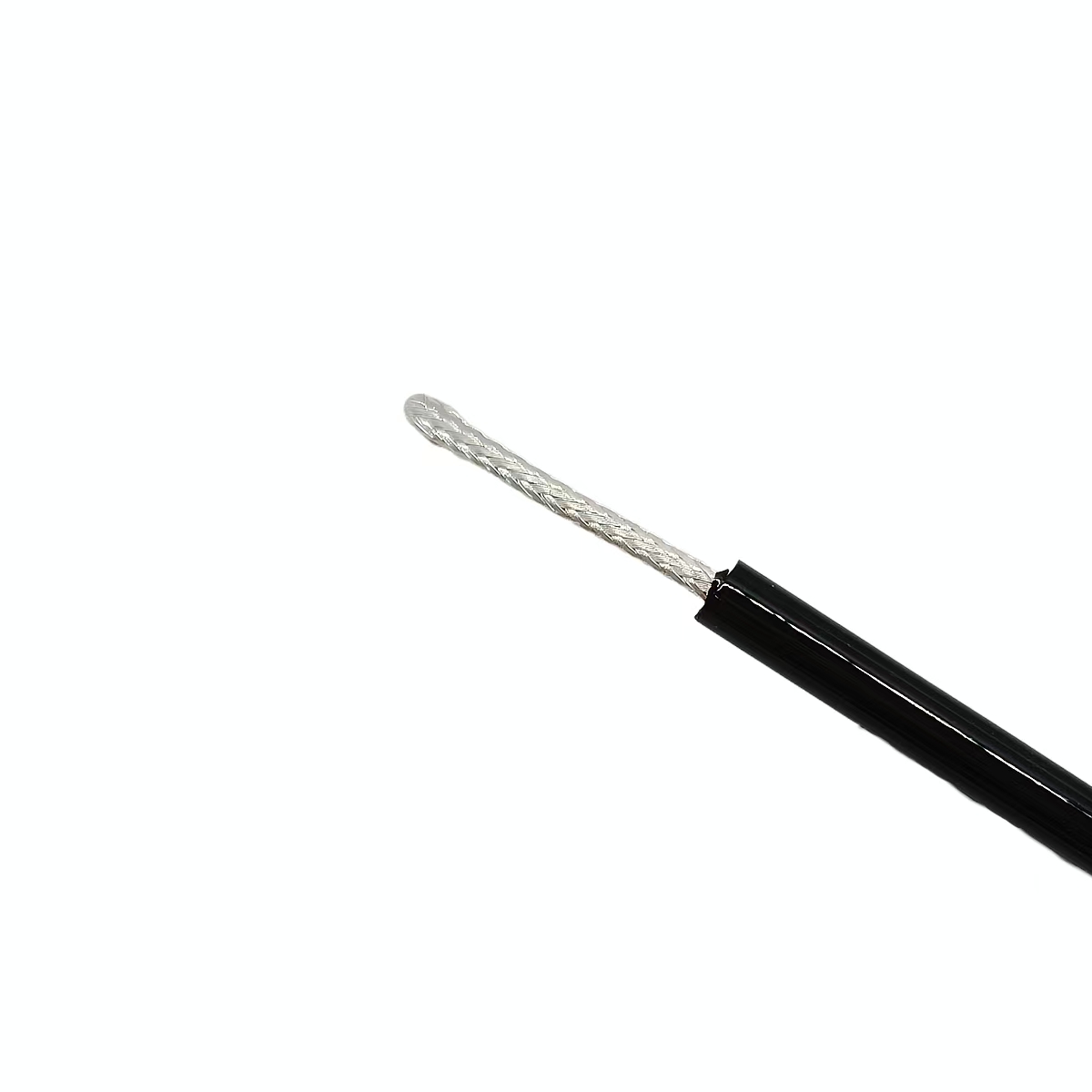

电缆由内向外为同轴四层结构，每层承担不同职责，任何一层处理不当都会影响整体表现。
外护套采用热塑性聚氨酯挤出成形，与屏蔽层紧密贴合，护套与缆芯之间不留贯通间隙，成品外径控制在 4.5±0.2mm。该材料在长期浸水条件下不易水解发白，对海水、油污与常见清洗剂有较好的耐受性，表面摩擦系数低，穿管或反复拖拽时不易粘连起皱。
RG316 属于 50Ω 射频同轴系列，其标称阻抗按该型号的通用定义执行。具体到本产品的衰减、电容、耐压、绝缘电阻与允许工作温度区间，均以双方确认的规格文件为准，可按项目实际测试数据核对。
机械方面，电缆按小外径软缆思路设计，允许在设备内部做多次小半径弯折；护套与屏蔽层为紧配合，反复弯折时不易出现护套起皱或屏蔽松散。抗拉能力、最小弯曲半径与允许的往复弯折次数与端头处理方式、实际使用工况密切相关，建议在选型阶段一并确认。
选用时先确认三件事：一是信号频率范围与可接受的衰减量，决定介质与屏蔽的配置；二是安装空间的弯曲条件与拖拽方式，决定护套硬度与编织结构；三是端头形式与所需水密等级，决定接头处的密封做法。
本产品可按项目调整长度、端头形式（连接器型式、裸线端、灌封端等）、护套颜色与包装方式，也可配合做整根电缆的水密试验。涉及具体电气指标、承力要求与验收方法的部分，均以双方确认的规格文件为准，不在此处给出统一数值。
