水密光电复合电缆 水密电缆 4×1.2mm²

产品概述与用途

水密电缆用于长期浸水、周期性浸水或高湿环境下仍需稳定供电的场合。它的设计重点不在于某一种特殊材料，而在于整根电缆从导体到外护套的各层之间，水路是否被逐级截断。水一旦沿护套内壁或芯线之间的缝隙纵向窜入，就会在接头与设备进线口处形成隐患，轻则绝缘电阻下降，重则整段缆报废。所以这类电缆在成缆填充、阻水元件布置和绕包层数上的讲究，通常比同截面的普通电缆多得多。

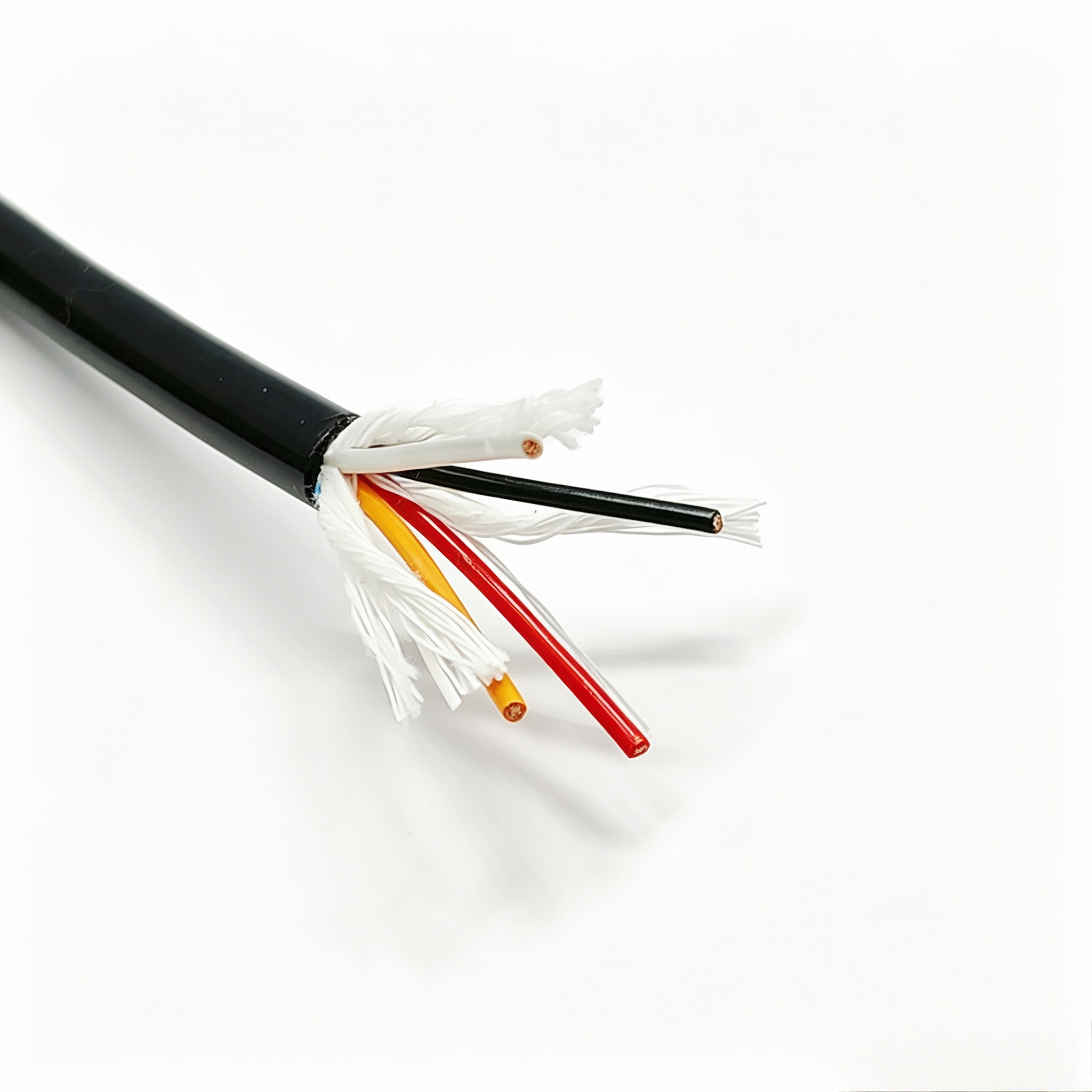

本页介绍的是四芯电力型水密电缆。导体采用镀锡铜丝绞合，绝缘为热塑性聚酯弹性体，外护套为黑色聚氨酯。四根线芯分别以黑、白、橙、红四色区分，方便在水下或潮湿环境中对接头与配电端做相位辨认。整缆可作水下设备、船用装备和潮湿车间的电力传输线使用，也可作为复合缆中的电力单元与其他信号单元配套。

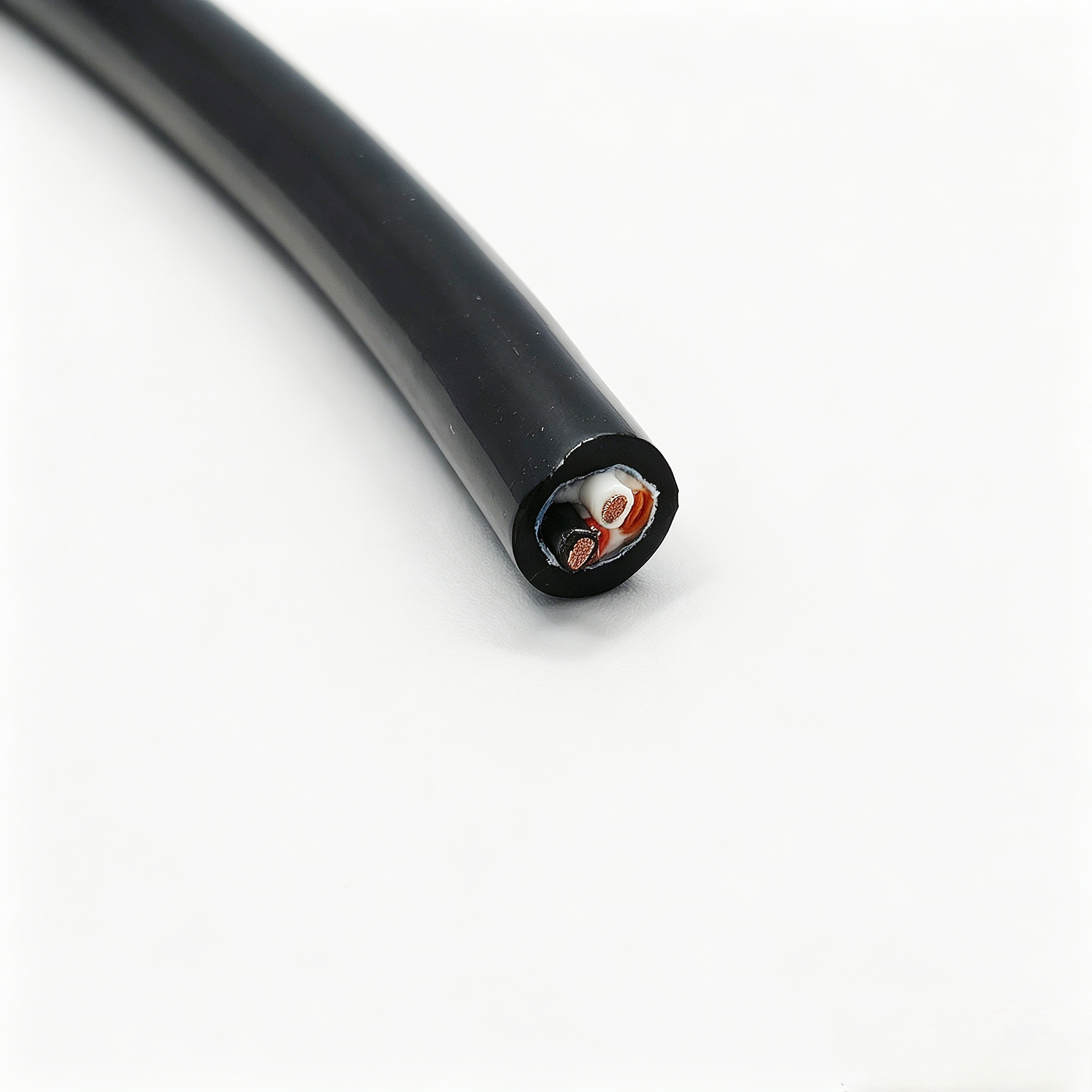

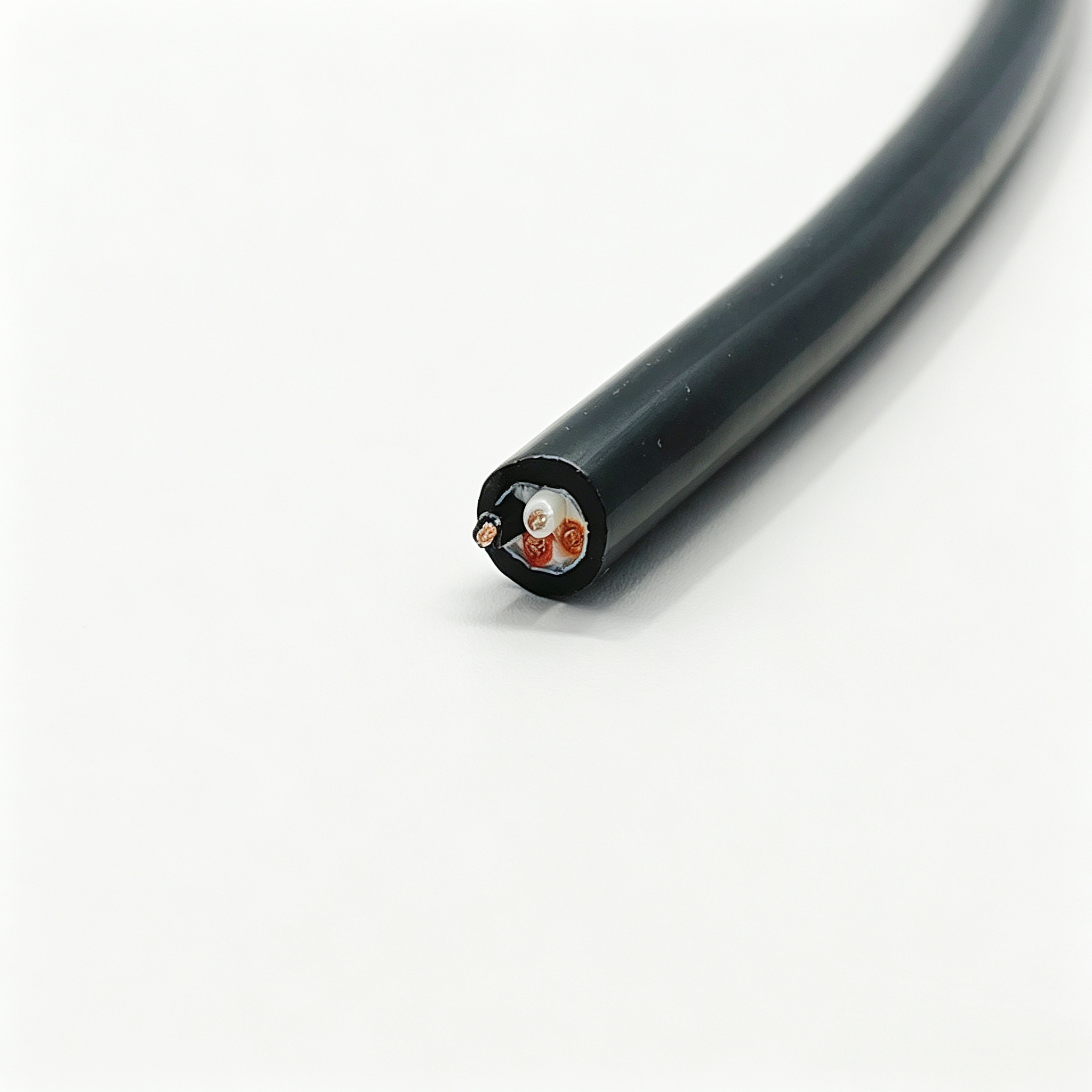

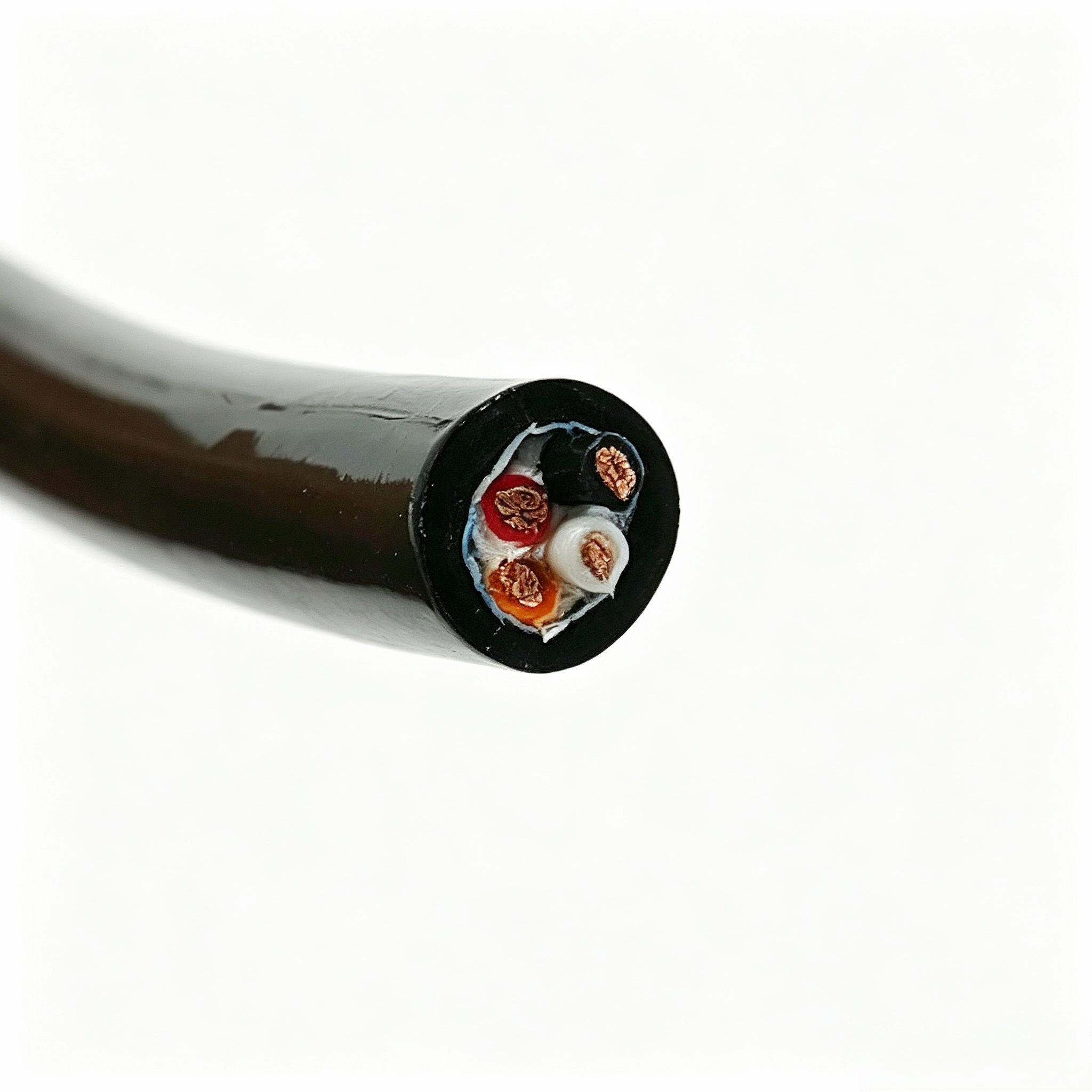

结构与材料

• 导体：镀锡铜丝多股绞合，单芯导体外径 1.42mm。镀锡层把铜丝与潮气隔开，既减缓绞合丝之间的氧化，也让焊接和压接更容易上锡。多股绞合而非单根实心，是为了让缆体在收放、弯曲时不至于把导体折断。
• 绝缘：TPEE，厚 0.39mm，绝缘外径 2.2±0.01mm。热塑性聚酯弹性体兼顾弹性与耐水解性，在长期浸水条件下比普通聚氯乙烯更能保持体积电阻稳定；绝缘外径公差控制得较紧，目的是让成缆后的线芯排布规整，不出现局部挤压与偏心。

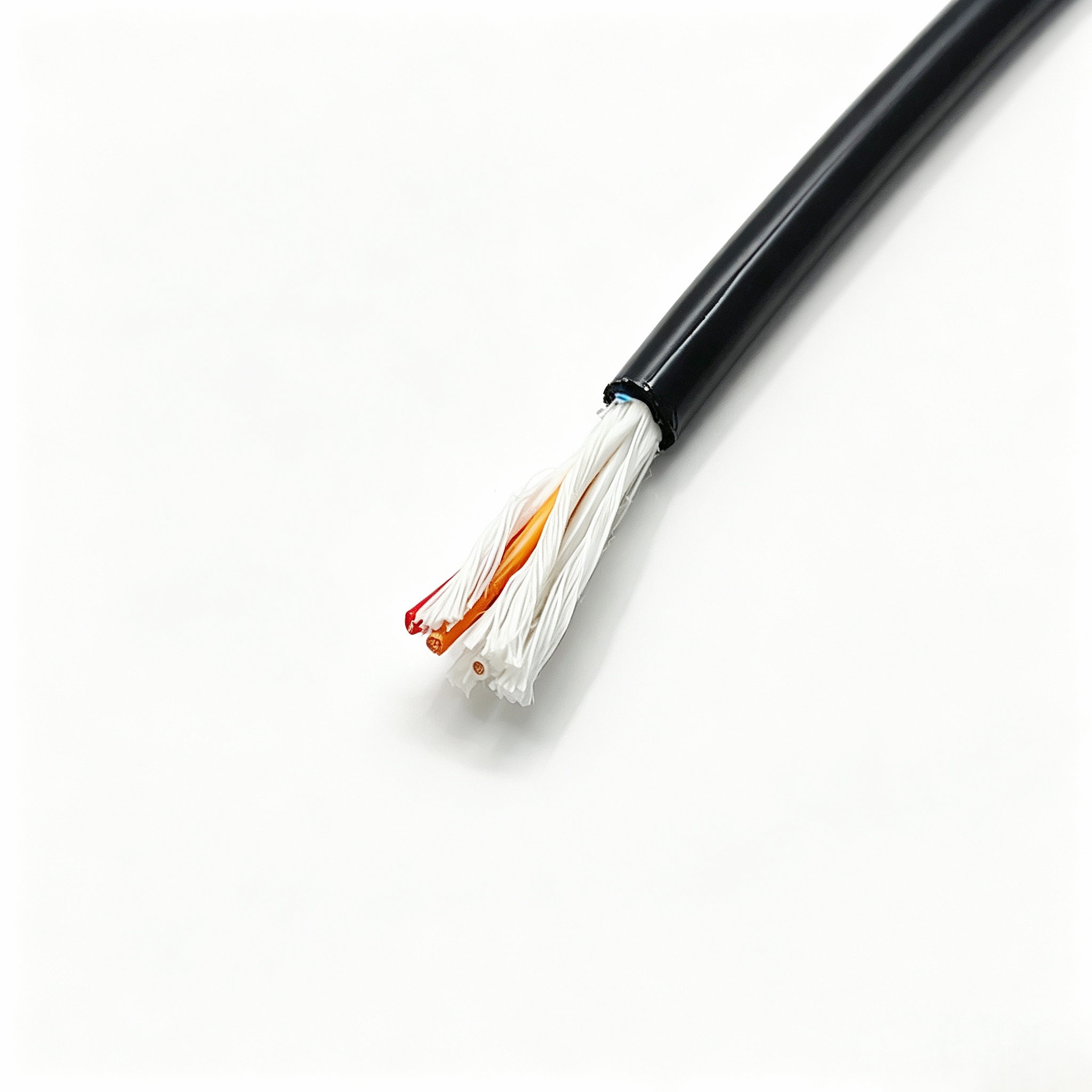

• 成缆：四根线芯左向绞合成缆，成缆外径 5.3±0.2mm。绞合结构紧密、缆芯圆整度好，后续绕包与挤护套时不容易出现层间松脱。
• 填充与阻水：缆芯缝隙用棉线填圆，并沿纵向布置 4 根阻水纱。阻水纱遇水后膨胀，把顺着缆芯纵向延伸的通道堵住，这是纵向水密中最关键的一层。
• 绕包：缆芯外先绕铝箔，再包两层无纺布。铝箔承担径向的阻水与屏蔽过渡，无纺布把铝箔与护套隔开，避免挤护套时高温把铝箔拉破、拉皱。
• 外护套：TPU，厚 1.75mm，黑色，挤压工艺包覆。聚氨酯护套耐水解、耐磨、抗撕裂，在水下反复收放和摩擦工况下比橡胶类护套更耐久，成品外径 8.8±0.2mm。

外径由内到外逐层叠加，成缆外径与护套厚度基本决定了成品尺寸；实际到货尺寸以双方确认的规格文件为准。

关键特性

纵向水密是这根缆最核心的特性。阻水元件不是贴在护套里侧，而是沿缆芯纵向贯穿整根电缆，一旦护套某处受损进水，水在缆芯内的蔓延路径会被膨胀后的阻水纱截断，损害被限制在局部，而不是沿全长扩散。

径向水密由铝箔绕包与挤压护套共同完成。铝箔提供连续的金属屏障，挤压聚氨酯则把绕包层整体包裹成一体，两者之间用无纺布过渡，避免硬质金属层与软质护套直接摩擦。

护套材料的选择也服务于水密目标。聚氨酯吸水率低、耐水解，长期浸水后不易出现护套发胀、变软或与绕包层剥离；同时它耐磨性好，收放过程中与船体、绞车、导向轮的摩擦不易磨穿护套。四芯四色的芯线配色，则让现场接线时不必依赖线号标记，减少水下作业时间。

电气与机械性能

绝缘采用热塑性聚酯弹性体，配合镀锡铜导体，整缆在潮湿环境下的绝缘电阻保持能力优于普通橡套结构；具体绝缘电阻、耐压试验值与导体直流电阻指标以双方确认的规格文件为准。

机械方面，多股绞合导体与紧密成缆结构使电缆具备较好的柔顺性与抗反复弯曲能力，适合在有限空间内盘绕、收放；护套的耐磨与抗撕裂性能决定了它在拖拽、摩擦工况下的使用寿命。额定电压、长期工作温度范围、最小弯曲半径与允许拉力等项目，均按项目实际工况在规格文件中约定，本页不给出固定值，以免与具体项目的执行条件不符。

需要说明的是，水密性能与安装工艺密切相关。接头、终端与穿舱件的密封方式若处理不当，即使电缆本体水密合格，整条线路仍可能进水；因此建议配套使用与之匹配的水密接头与灌封工艺。

典型应用场景

• 水下设备供电：水下灯、水下摄像机、小型推进器与检测仪器的电力线，需长期浸水且频繁收放。
• 船用与海洋工程：甲板机械、舱内潮湿区域的固定敷设，要求护套耐盐雾、耐油污与耐摩擦。
• 潮湿车间与清洗环境：食品、洗消等需要定期高压冲洗的场合，普通护套易吸水发胀，聚氨酯结构更适应。
• 复合缆的电力单元：与光纤、信号对绞单元同缆敷设，为水下观测与通信设备同时提供电力与信号通道。

选型与定制提示

选型时首先确认芯数与截面是否能覆盖负载电流与线路压降，再确认敷设方式：固定敷设与反复收放对柔顺性、护套耐磨性的要求不同。其次要确认水深与浸水时长，长期深水浸泡与短时浅水作业，对阻水层与护套厚度的取向不一样。

若现有结构不能直接匹配，可按项目调整芯数组合、芯线配色、护套颜色与阻水层配置；需要与光纤或信号单元复合时，也可在同一缆芯内重新排布承力与阻水元件。涉及电压等级、温度等级、弯曲半径与拉力的具体指标，以及接头与终端形式，请在订货前以双方确认的规格文件为准。
