单层浮力电缆是一种自带浮力、在水中接近中性浮力的复合电缆，用于水下设备与水面控制端之间的电力与信号传输。与内外两层发泡结构的浮力电缆不同，本产品在成缆外只设一层发泡护套，浮力与机械保护由同一层材料承担：发泡层把整体密度拉低到接近水的密度，使电缆在水中既不持续下沉、也不明显上浮，从而减轻对水下平台姿态与操纵性的干扰。

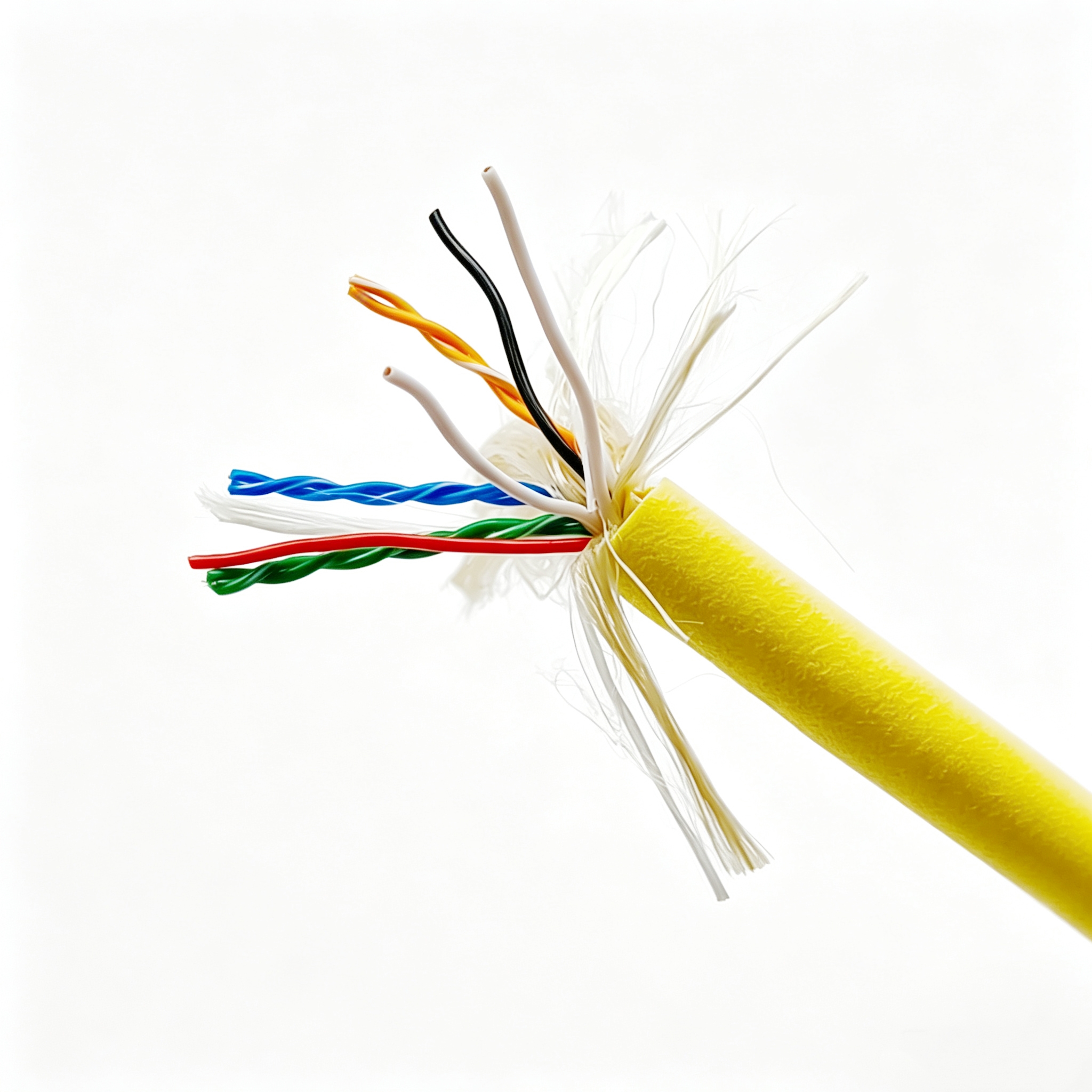

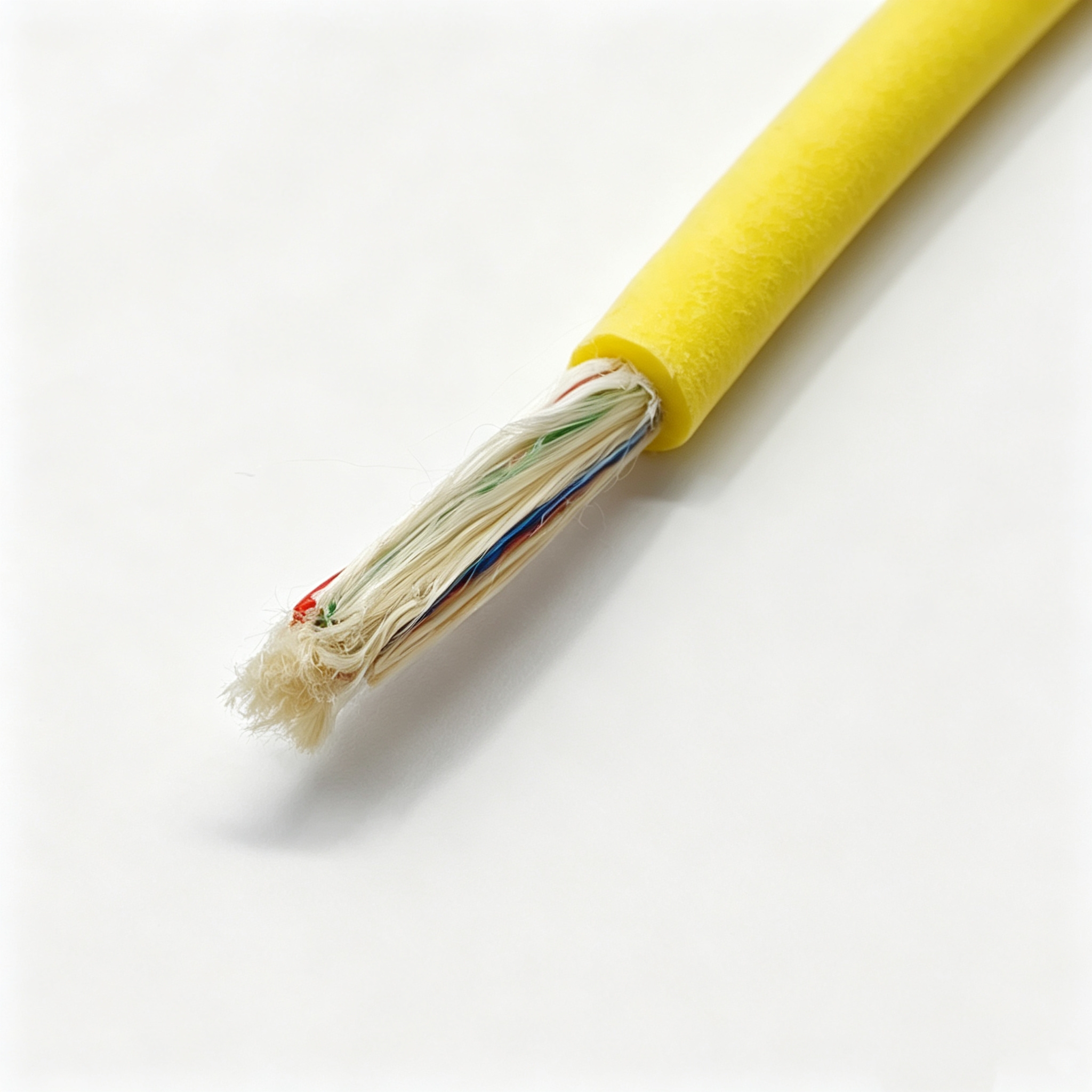

一条电缆内同时容纳三种线规的线对，较粗的线对承担电力与主要信号传输，较细的线对用于辅助信号通道，这样的组合可以让一套水下设备只拖一根缆就完成供电与多路数据回传，减少水下接头数量。导体全部为裸铜多股绞合，绝缘采用 PE，成缆后以 LCP 纤维与阻水纱填充，外层包覆黄色发泡 TPU 护套，整体结构简单、圆整，便于收放与缠绕。
三组线对的具体参数如下：
| 线组 | 导体截面 | 导体外径 | 绝缘厚度 | 绝缘外径 |
| 2×2×23AWG（黑/白、红/白对绞） | 0.25mm² | 0.65mm | 0.225mm | 1.1mm |
| 1×2×24AWG（绿/绿白对绞）与 2×2×26AWG（蓝/蓝白、橙/橙白对绞） | 0.22mm² / 0.14mm² | 0.61mm / 0.46mm | 0.2mm | 1.0mm |

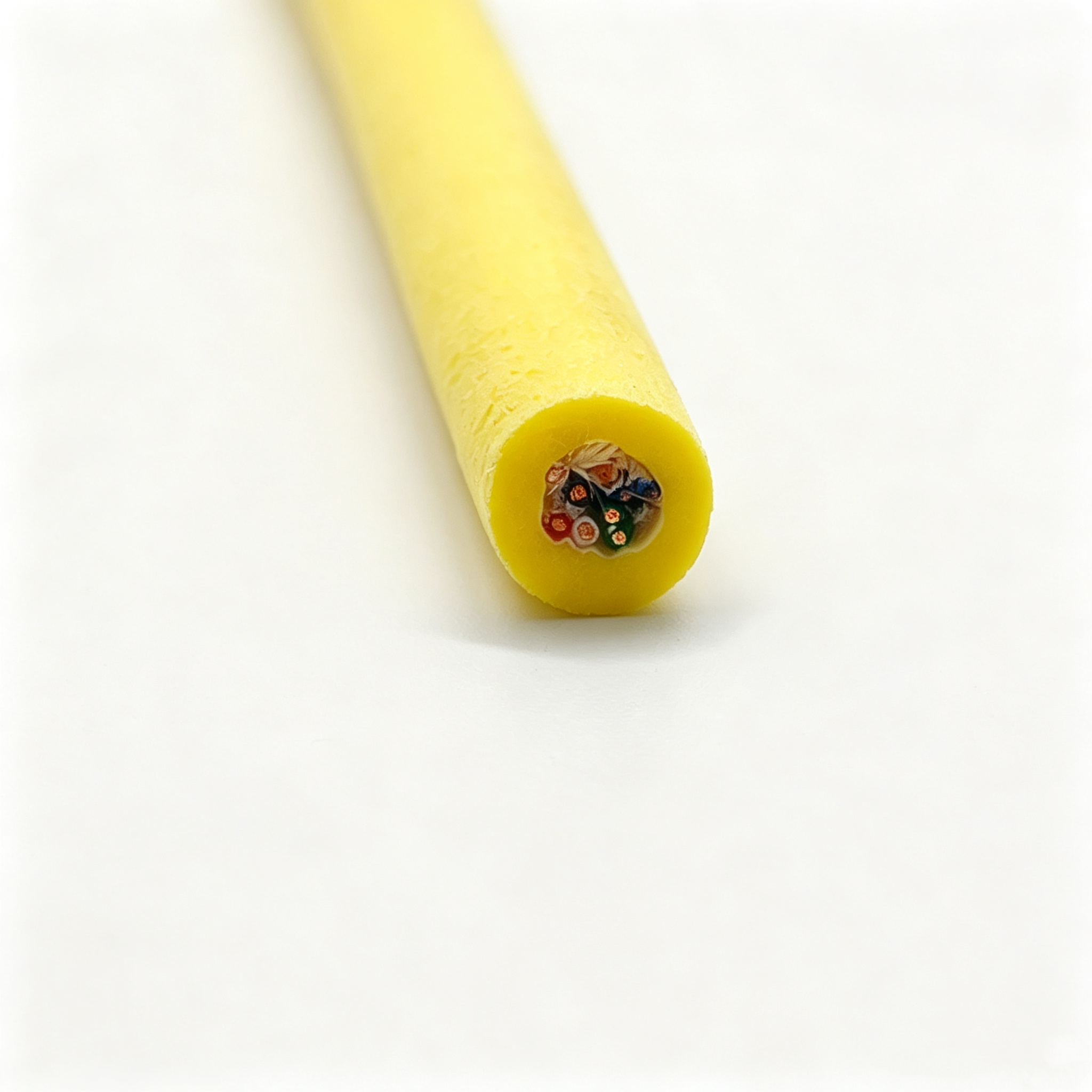

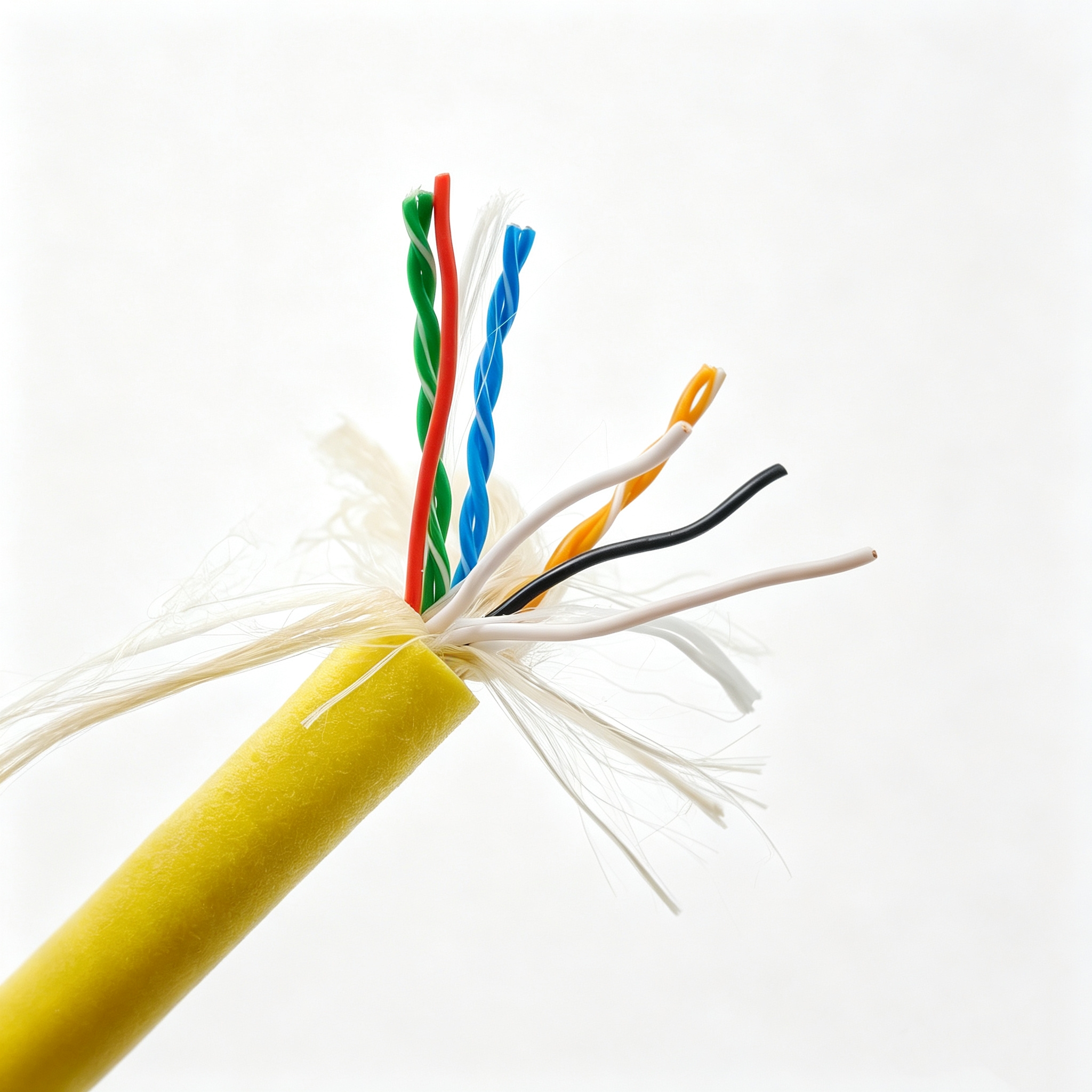

线对之间用不同颜色区分，同一对的两根芯线以本色与带白色条纹的方式配对，便于端接时快速识别。各组线对先分别对绞，再左向绞合成缆，绞合紧密、节律一致，成缆断面圆整，护套挤出后壁厚均匀，不容易出现局部偏薄。发泡护套采用挤压方式包覆，与无纺布绕包层贴合紧密，浸水后不易出现护套与线对之间的窜水通道。
不同水下平台对供电与信号的要求差别较大，以下项目在结构确定后按双方确认的规格文件核对：
需要说明的是，浮力指标与机械强度之间存在相互制约关系：发泡倍率越高，浮力余量越大，护套的致密度与耐磨性相对下降；承力纤维加得越多，抗拉能力越强，成缆外径与重量也随之增加。选型时应先明确使用水深、收放方式与末端负载，再确定这两项参数的平衡点。
在以上场景中，电缆通常随设备一起下潜、悬停或缓慢拖曳，弯曲半径小、收放频繁，因此对柔软度与护套耐磨性的要求往往高于对额定电压的要求。单层发泡结构在这种工况下的优势是重量轻、弯曲阻力小，对平台动力的额外消耗也更低。
1. 先确定浮力状态。按设备自重、末端负载和作业水深，明确需要微正浮力、中性浮力还是微负浮力，浮力余量的具体数值由双方在规格文件中约定。
2. 再确定线对组合。按供电电流与信号路数确定电力线对的截面与对数，按信号类型确定辅助线对的线规与是否需要对绞或屏蔽。
3. 确认使用工况。长期浸泡深度、是否接触油污或化学介质、收放频率与最小弯曲半径，都会影响护套材料与填充方式的选择。
4. 明确端接方式。水下接头、硫化密封或灌胶方式会改变电缆端部的受力与密封要求，建议在规格文件里一并约定。
5. 长度与颜色。护套颜色、分段长度与包装方式均可按项目要求确定，具体以双方确认的规格文件为准。
本产品为湃德电缆（PAIDE）水下电缆系列中的单层浮力结构，可按项目需要调整线对组合、浮力等级与护套颜色；未在本页列出的参数，均以双方确认的规格文件为准。
