双层零浮力电缆 2×2.5mm²+2×1SMF-100KGNo.08

产品概述

双层零浮力电缆是一种面向水下作业场景设计的光电复合缆，在轴向承力、浮力平衡与柔顺性之间取得平衡。缆体内部同时集成电力线芯与单模光纤单元，可在输送电能的同时完成数据与信号的传输，减少水下设备需要敷设的线缆数量，也相应减少了接头数量与潜在的渗漏环节。

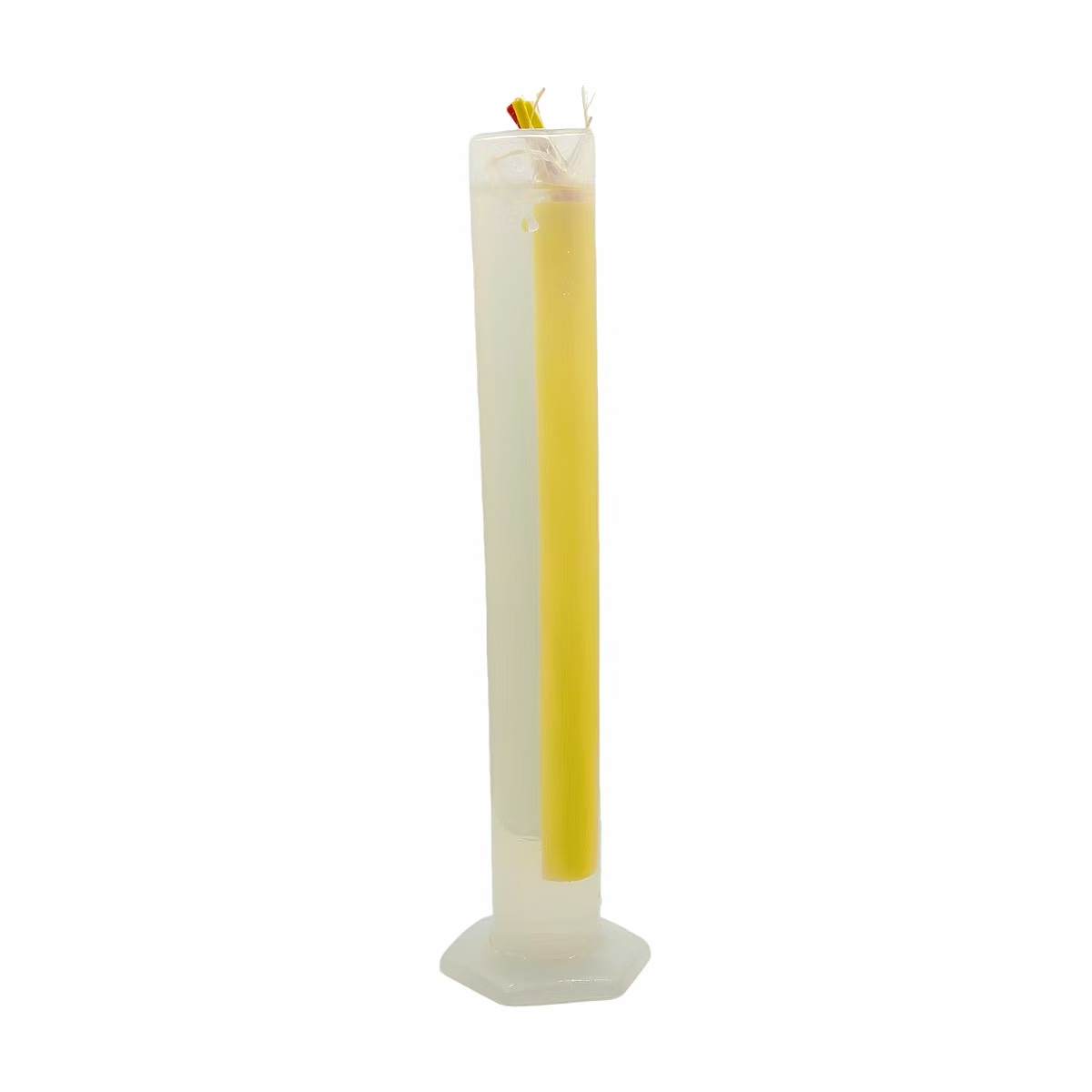

缆体通过发泡结构层调节整体密度，使水中质量接近于零浮力状态，从而减轻自重对设备姿态、收放机构与母船绞车的影响，在较深水域中保持相对稳定的悬垂形态。截面采用内外双层设计：内层承担填充、密封与浮力调节，外层承担耐磨、抗水解与抗紫外保护，两层一体挤出成型，层间结合紧密，不容易剥离。这样的分层方式使缆体在反复弯曲、扭转与卷绕时外层不易开裂或起皱，兼顾了水下设备作业所需的灵活性与缆体自身的形状稳定性。

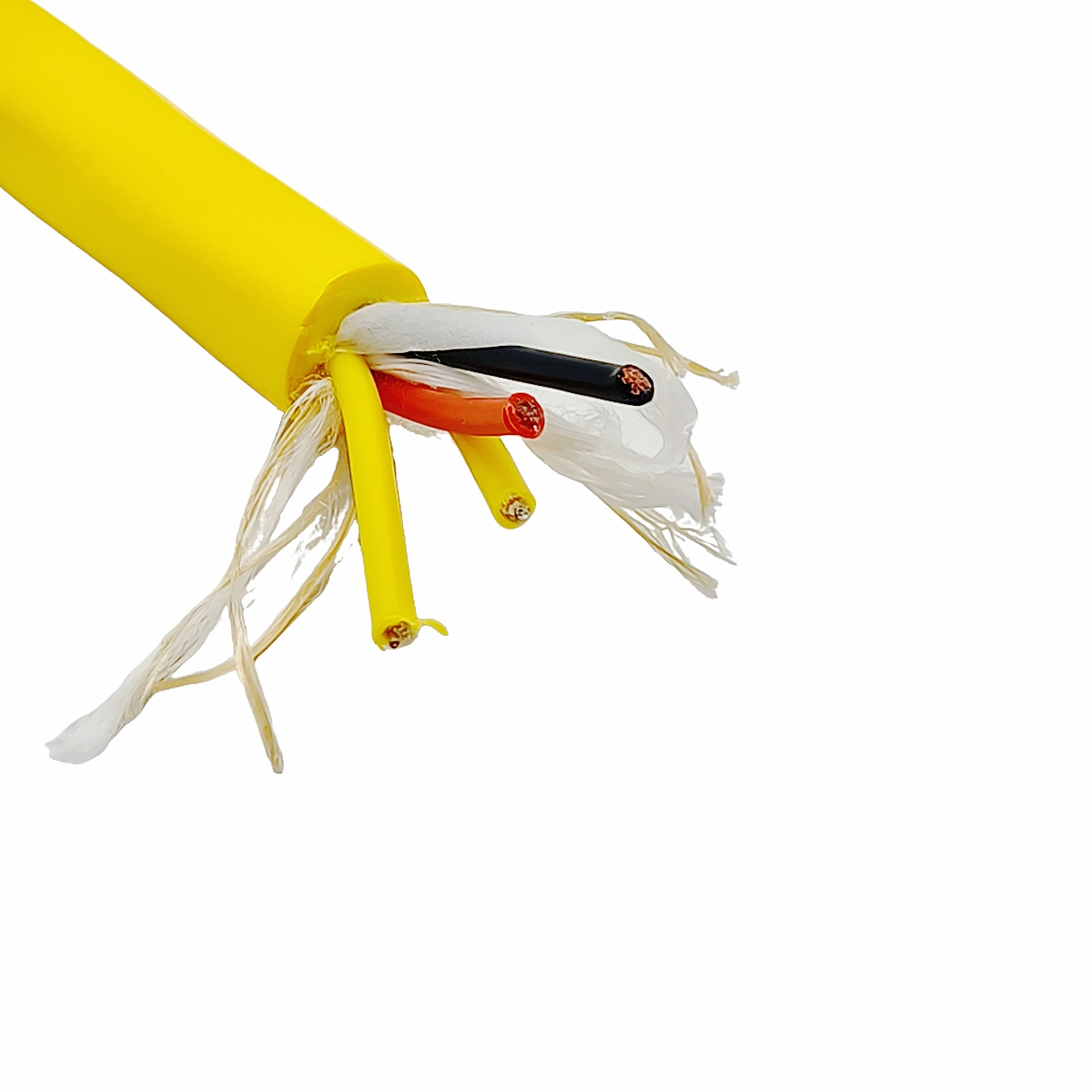

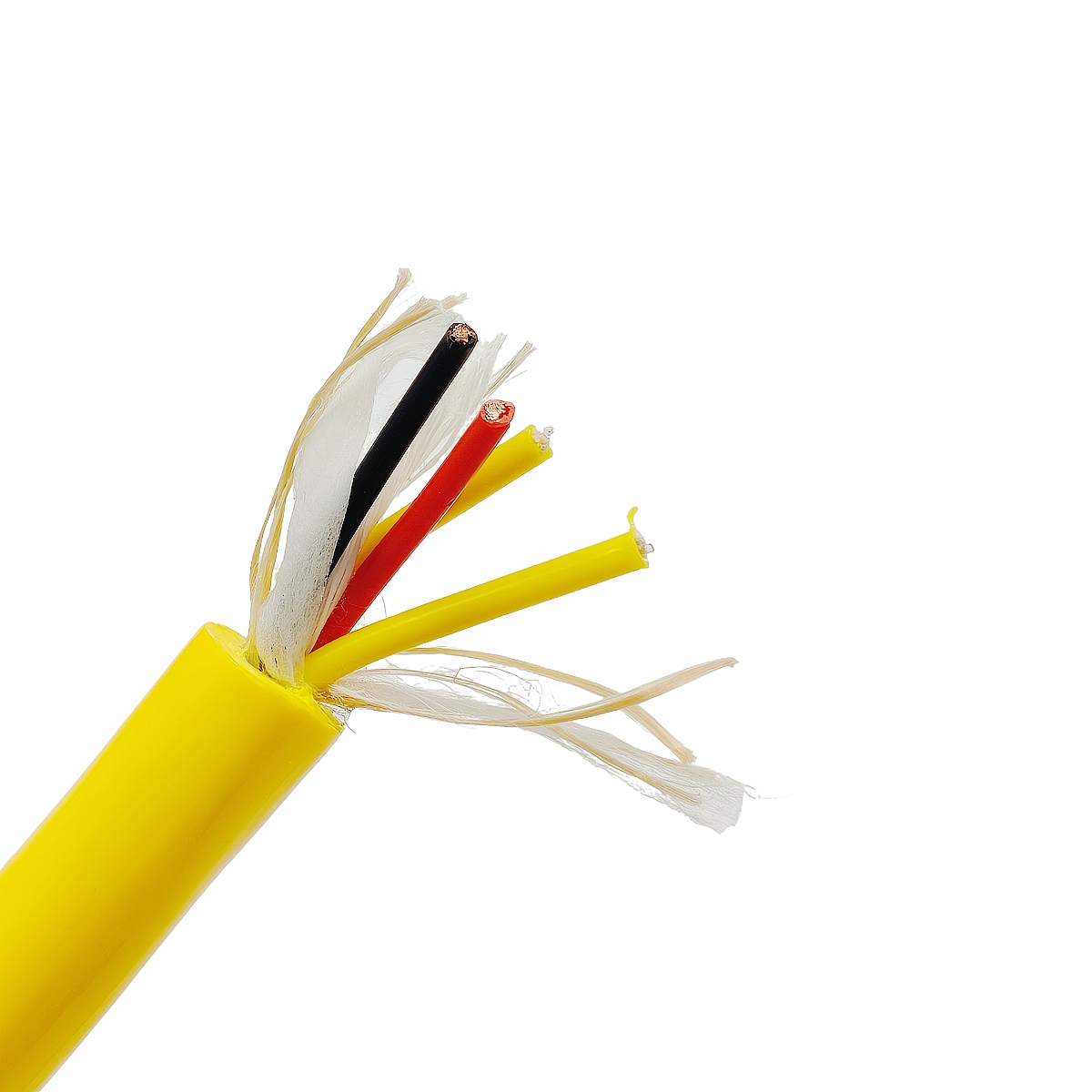

结构组成与材料

导体：裸铜丝绞合，79/0.2，单芯标称截面 2.5mm²，绞合外径约 2.05mm。多股细铜丝同向绞合的结构，使线芯在保持导电能力的同时具备较好的弯曲性能，适合在有限截面内反复卷绕与收放。

绝缘：PP，厚 0.5mm，绝缘线芯外径 3.1mm。聚丙烯绝缘表面光洁、吸水率低，两根线芯分色以便识别与接线，便于现场施工与检修。

光纤单元：2×1SMF。由两根单模光纤组成传输单元，与电力线芯一同成缆，承担控制指令与数据的传输。

成缆：线芯与光纤单元绞合成缆，中心填加棉线并绕包无纺布，成缆外径 8±0.5mm。填充与绕包使缆芯截面趋于圆整，成缆时各元件受力较为均匀，也避免元件之间相互挤压。

加强层：LCP 纤维，1500D，4+4 结构 16 锭编织，覆盖率 40%。纤维编织层是主要的轴向承力元件，与线芯、光纤分层布置，拉力由编织层承担，不直接传递到铜导体与光纤上。

发泡层：发泡 TPU，厚 3.5mm。发泡层是控制浮力的关键结构，密度低、闭孔率高，在提供浮力的同时减少吸水，使浮力在长时间浸泡后仍保持相对稳定。

外护套：TPU，厚 0.8mm，黄色。外层弹性体护套与发泡层一体挤出，表面光滑，耐海水、耐油、耐磨，高可见度的黄色便于水下辨识与回收。

关键特性

• 中性浮力：缆体在水中的重量极小，收放与悬停时对设备姿态的扰动小，适合需要长时间保持位置的作业方式。
• 光电复合：一根缆同时完成供电与通信，减少线缆数量与接口，简化收放系统的设计。
• 承力元件独立布置：拉力主要由纤维编织层承担，铜导体与光纤所受拉伸较小，有利于长期使用的可靠性。
• 柔顺性与抗扭：整体刚度经过平衡，既便于水下设备机动，又不易产生打结、扭结与缠绕。
• 耐环境性能：外层弹性体护套对海水、油污、紫外线和机械磨损有较好的耐受能力，适合反复收放的使用方式。
• 密封结构：发泡层与护套一体挤出，闭孔结构减少水分沿缆体扩散的可能，提高水下使用的稳定性。

电气与机械性能

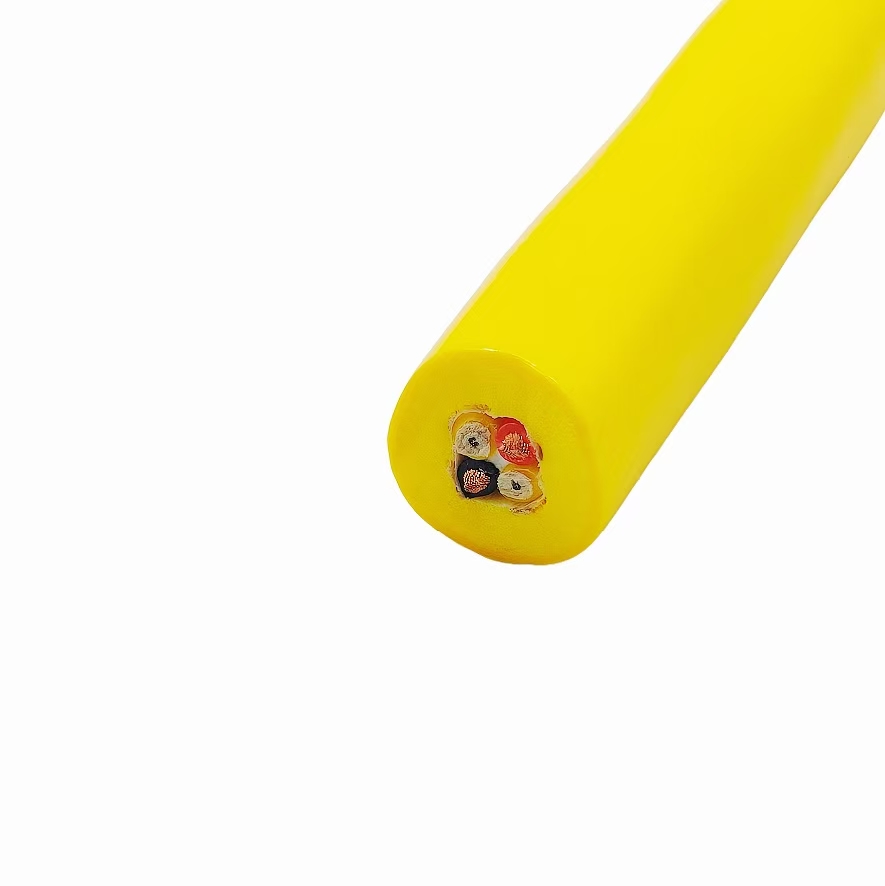

• 成品外径：17.5±0.5mm，截面圆整，便于穿入收放机构与导向轮。
• 承力设计：按 100KG 拉力等级配置承力元件，实测破断强度、安全系数以双方确认的规格文件为准。
• 电力传输：两根电力线芯用于设备供电，绝缘电阻、耐电压水平可按项目要求确定。
• 信号传输：单模光纤适用于中长距离的数据与控制信号传输，接头形式与光纤余长可结合项目需求确定。
• 温度与电压：额定电压、工作温度范围需结合使用工况确定，以双方确认的规格文件为准。
• 弯曲性能：最小弯曲半径与外径、卷筒尺寸及收放方式有关，可按项目实际工况协商确定。

典型应用场景

• 水下机器人与自主潜航器的供电与通信缆，配合收放绞车完成布放与回收。
• 水下摄像、照明、声学与传感器设备的供电和信号传输。
• 水下观测平台、检测装置与试验设备的临时或长期布缆。
• 需要光电一体、并对缆体自重敏感的作业场合，如长距离水下拖曳与定点悬停作业。

选型与定制提示

线芯数量与截面、光纤类型与数量、承力等级、外径与护套颜色均可按项目需求调整；额定电压、工作温度范围、破断强度与弯曲性能等指标以双方确认的规格文件为准。为便于选型，建议在沟通时说明使用水深、收放方式、卷筒或导向轮直径、所需拉力余量以及对浮力状态的要求，以便在柔顺性、承力与浮力之间取得合适的匹配。缆体在运输与储存时宜避免长期暴晒与重物挤压，收放过程中避免骤弯与小半径缠绕，以延长使用寿命。
