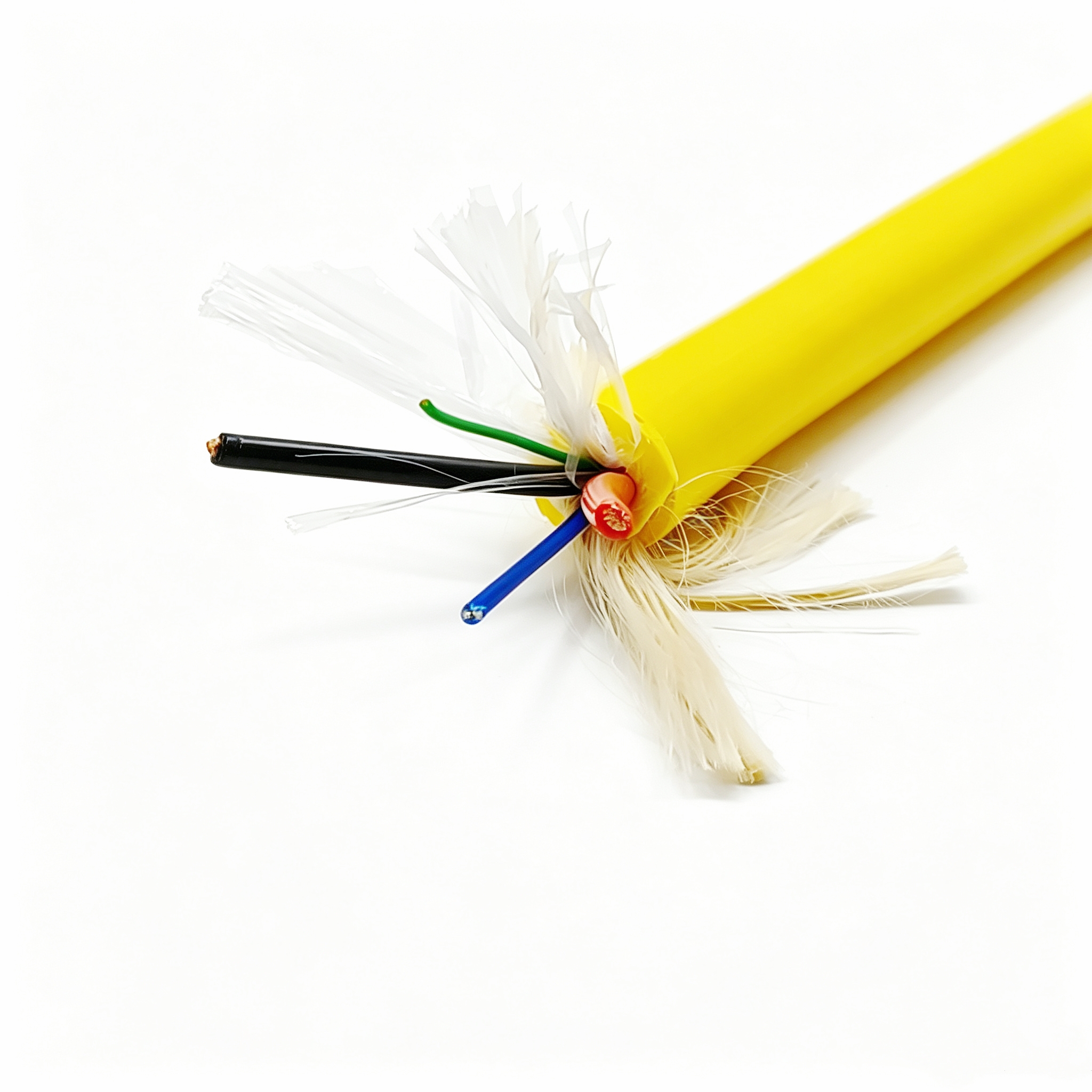

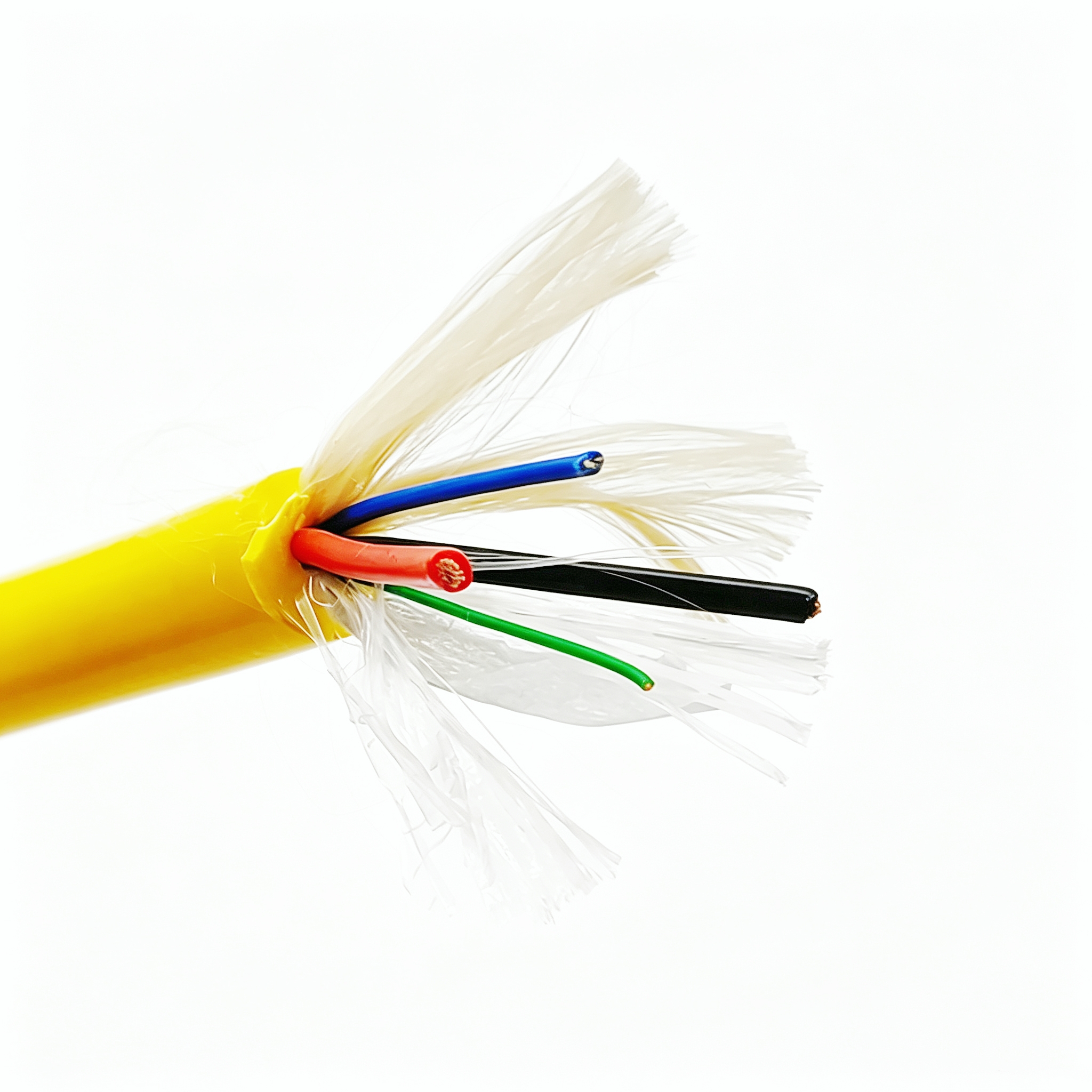

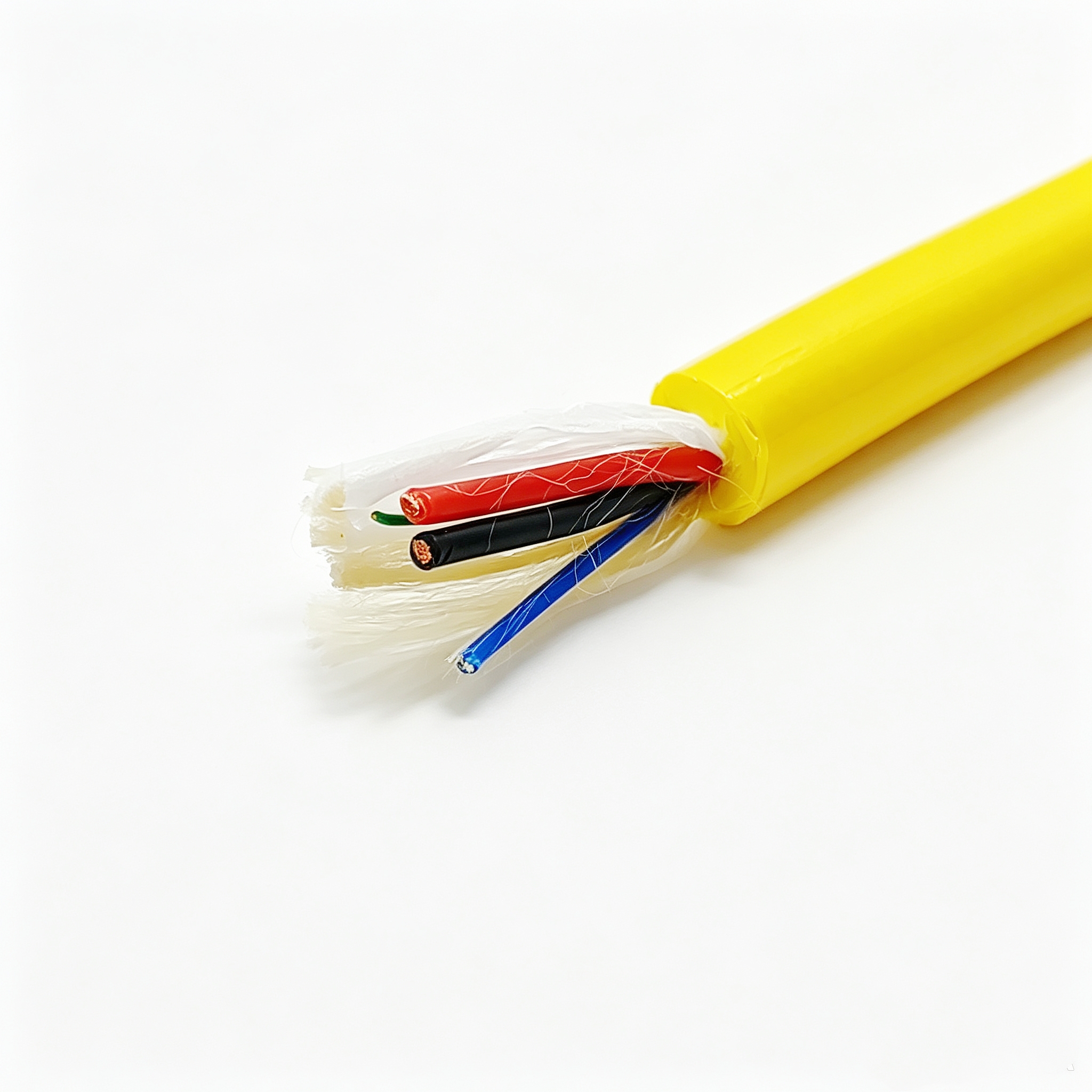

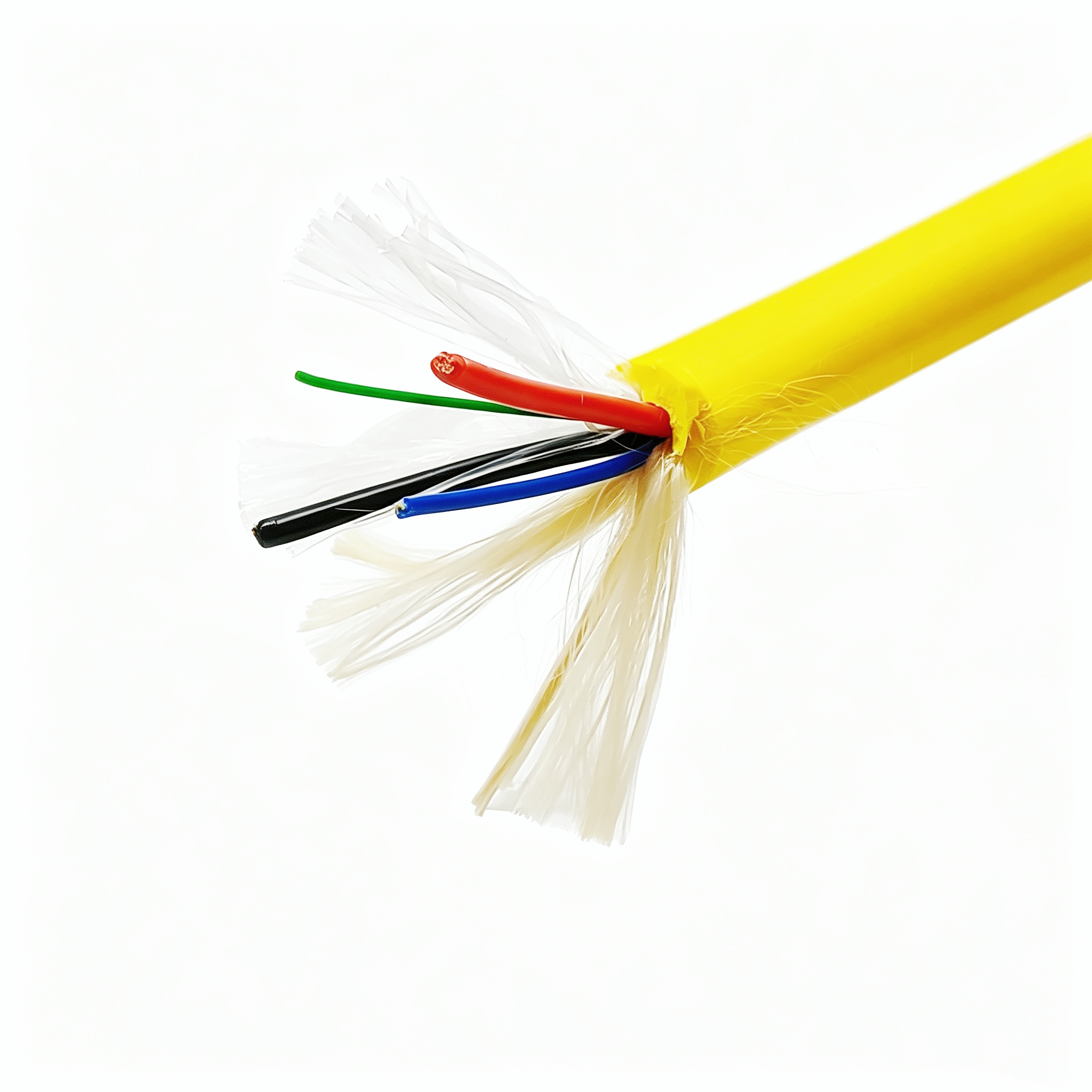

双层零浮力电缆 2×14AWG+24AWG+1SMFNo.07

产品概述

双层零浮力电缆是一种把动力供电、信号传输与光纤通信集成在同一缆体内的水下复合电缆，设计目标是在水中保持接近中性的浮力，减轻缆身自重对设备姿态与悬停稳定性的影响。它适用于水下机器人、水下探测与水下作业装备的供电、控制与通信回路，尤其适合需要反复收放、长时间悬停以及水深较大的工况。

缆体采用双层结构：缆芯之外先形成一层发泡结构，用于提供浮力并缓冲外力；发泡层外再挤包一层实心护套，直接面对水压、砂石磨损与磕碰，承担保护缆芯的作用。成缆时缆芯中还并列布置了独立的承力元件，收放与牵引产生的拉力主要由承力元件承担，导体和光纤不直接受拉，因而在绞车牵引、水下摆动与反复弯折中不容易出现铜丝断裂或光纤衰减增大的问题。

电缆的浮力状态可以结合使用场景调整。实际布放时建议把水深、悬垂长度、水流速度与端部负载一并考虑，使缆身在水中的受力与姿态处于稳定状态。本页描述的结构为该规格的典型做法，最终结构以双方确认的规格文件为准。

结构与材料

• 导体：裸铜丝绞合，66/0.2

• 信号芯导体：7/0.2 绞合结构

两芯电源芯对应 14AWG，导体截面 2.08mm²，采用左向绞合。裸铜导体的导电性能稳定，多股绞合的结构使线芯在反复收放中保持柔软，便于小半径盘绕。

• 绝缘：PE，厚 0.55mm

信号芯对应 24AWG，同样采用裸铜丝绞合，与电源芯在同一缆芯内成缆，用于控制信号或数据回传。

• 信号芯绝缘：PE，厚 0.2mm

电源芯挤包聚乙烯绝缘，绝缘层厚度均匀、表面圆整，便于后续成缆与护套挤出工序。

• 光纤单元：单模光纤一根

电源芯与信号芯分别以红、黑、绿三种颜色区分，两端接线时容易辨认，减少现场接错线的风险。

• 承力与填充：LCP 纤维 7 根加 PP 绳

光纤随缆芯一同成缆，用于长距离数据回传。敷设与收放时应避免小于允许弯曲半径的折弯，以免影响通信质量。

• 包带：无纺布绕包

成缆时并列布置高强度 LCP 纤维作为承力元件，配合 PP 绳填充，使缆芯断面圆整、间隙小，避免护套挤出时出现凹陷。

• 发泡层：缆芯外发泡

缆芯外绕包无纺布带，起隔离与定型作用，防止后续挤出工序中缆芯松散或错位。

• 外护套：TPU，黄色

发泡层的厚度与发泡程度直接影响缆身在水中的净浮力与缆径，需要与护套厚度配合设计，才能得到稳定的浮力状态。

挤包后成品外径 14.8±0.5mm，护套表面为亮面。黄色护套在水下具有较好的可视性，便于观察、识别与回收。

关键特性

• 中性浮力：缆身在水中的净浮力接近零，减少对水下平台姿态与悬停位置的影响，也降低了拖曳阻力。
• 独立承力：承力元件与导体分开布置，收放与牵引产生的拉力不传导到铜丝和光纤上。
• 双层防护：内层发泡结构提供浮力与缓冲，外层实心护套抵抗水压、磨损与磕碰。
• 光电复合：供电与通信同缆敷设，一次布放即可同时满足动力、控制与数据传输需求。
• 分色识别：各线芯颜色区分清晰，现场接线与故障排查更方便。
• 结构可调：浮力状态、芯数组合与端头处理可按项目重新设计。

电气与机械性能

• 额定电压：按项目要求确认，具体以双方确认的规格文件为准。
• 电气绝缘：绝缘采用聚乙烯材料，配合圆整的缆芯结构，适合水下长期敷设使用。
• 抗拉强度：整体抗拉按 200KG 设计，拉力由承力元件承担，导体与光纤不承受主要拉力。
• 弯曲性能：可适应绞车收放与水下摆动工况，最小弯曲半径按实际敷设方式与端部固定方式确定。
• 光纤传输：单模光纤随缆一同收放，在允许弯曲半径范围内不影响通信质量。
• 耐环境性能：外护套采用热塑性聚氨酯，耐水、耐磨、抗撕裂，适合水下与潮湿环境长期使用。

典型应用场景

• 水下机器人与潜器：为推进器、照明、云台与传感器供电，同时回传控制信号与视频数据。
• 水下摄像与观测系统：长时间悬停作业时缆身自重不会明显拖拽设备，画面更稳定。
• 水下探测与采样装备：光电复合结构便于把探测数据实时送回水面。
• 水池、湖泊与近海试验：短段反复收放与拖曳测试，观察缆身浮力与柔性表现。
• 水下作业与检修工具：需要动力与控制信号同时传输的场合。

选型与定制提示

• 建议提供工作水深、悬垂长度、所需浮力状态、拉力要求与两端接口形式，以便确定缆径、承力结构与护套厚度。
• 使用介质（淡水或海水）、环境温度与收放方式会影响护套材料与表面处理的选择，选型时请一并说明。
• 若需要不同的芯数、截面组合或光纤芯数，可按项目重新设计导体结构与成缆工艺。
• 长度、端头处理与标识方式均可按项目确定，具体参数以双方确认的规格文件为准。

湃德电缆可结合使用工况提供结构建议与选型参考，如需其他规格，欢迎与我们的技术团队沟通确认。
